Датчик кута нахилу

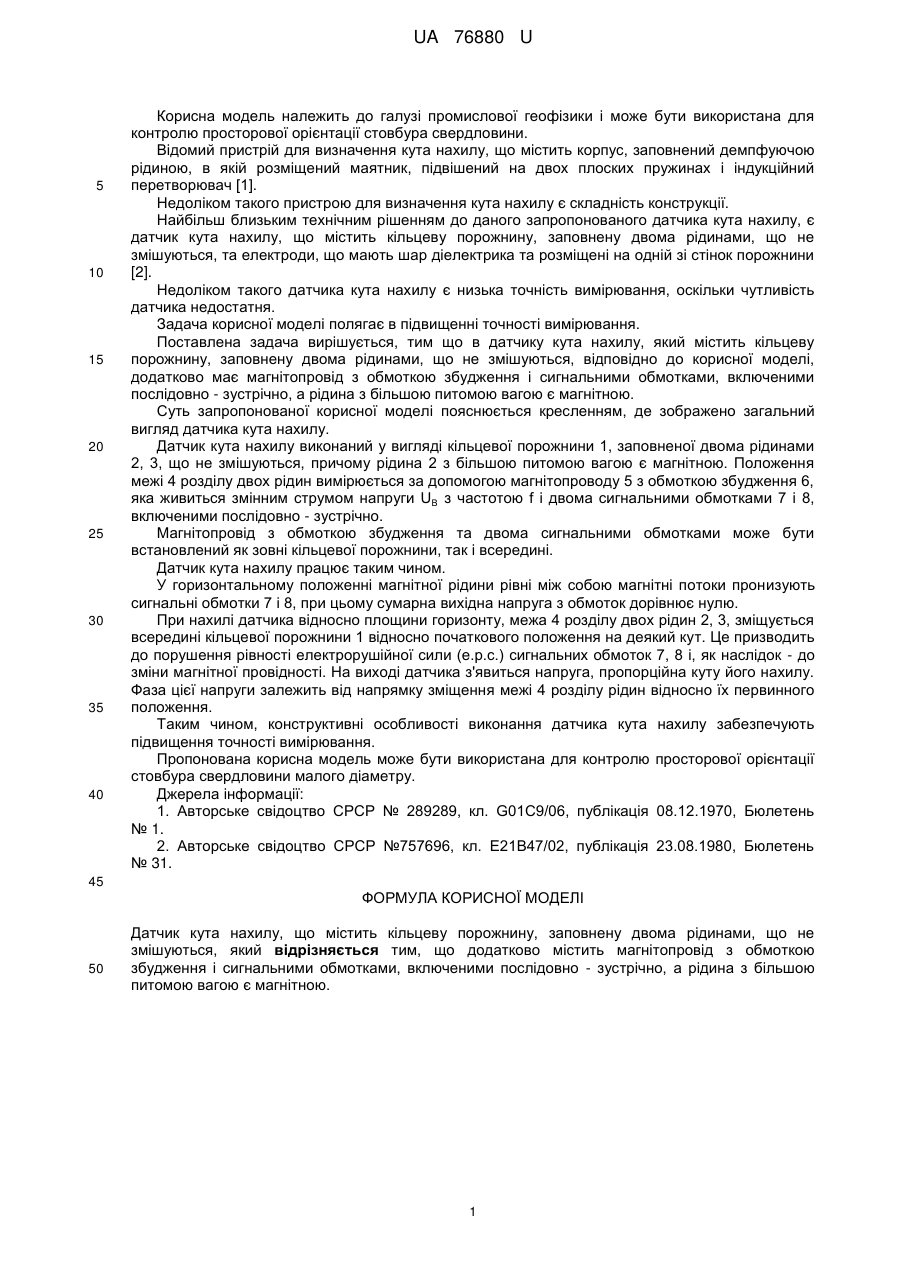

Реферат: Датчик кута нахилу містить кільцеву порожнину, заповнену двома рідинами, що не змішуються. Додатково датчик містить магнітопровід з обмоткою збудження і сигнальними обмотками, включеними послідовно - зустрічно, а рідина з більшою питомою вагою є магнітною. UA 76880 U (54) ДАТЧИК КУТА НАХИЛУ UA 76880 U UA 76880 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі промислової геофізики і може бути використана для контролю просторової орієнтації стовбура свердловини. Відомий пристрій для визначення кута нахилу, що містить корпус, заповнений демпфуючою рідиною, в якій розміщений маятник, підвішений на двох плоских пружинах і індукційний перетворювач [1]. Недоліком такого пристрою для визначення кута нахилу є складність конструкції. Найбільш близьким технічним рішенням до даного запропонованого датчика кута нахилу, є датчик кута нахилу, що містить кільцеву порожнину, заповнену двома рідинами, що не змішуються, та електроди, що мають шар діелектрика та розміщені на одній зі стінок порожнини [2]. Недоліком такого датчика кута нахилу є низька точність вимірювання, оскільки чутливість датчика недостатня. Задача корисної моделі полягає в підвищенні точності вимірювання. Поставлена задача вирішується, тим що в датчику кута нахилу, який містить кільцеву порожнину, заповнену двома рідинами, що не змішуються, відповідно до корисної моделі, додатково має магнітопровід з обмоткою збудження і сигнальними обмотками, включеними послідовно - зустрічно, а рідина з більшою питомою вагою є магнітною. Суть запропонованої корисної моделі пояснюється кресленням, де зображено загальний вигляд датчика кута нахилу. Датчик кута нахилу виконаний у вигляді кільцевої порожнини 1, заповненої двома рідинами 2, 3, що не змішуються, причому рідина 2 з більшою питомою вагою є магнітною. Положення межі 4 розділу двох рідин вимірюється за допомогою магнітопроводу 5 з обмоткою збудження 6, яка живиться змінним струмом напруги UB з частотою f і двома сигнальними обмотками 7 і 8, включеними послідовно - зустрічно. Магнітопровід з обмоткою збудження та двома сигнальними обмотками може бути встановлений як зовні кільцевої порожнини, так і всередині. Датчик кута нахилу працює таким чином. У горизонтальному положенні магнітної рідини рівні між собою магнітні потоки пронизують сигнальні обмотки 7 і 8, при цьому сумарна вихідна напруга з обмоток дорівнює нулю. При нахилі датчика відносно площини горизонту, межа 4 розділу двох рідин 2, 3, зміщується всередині кільцевої порожнини 1 відносно початкового положення на деякий кут. Це призводить до порушення рівності електрорушійної сили (е.р.с.) сигнальних обмоток 7, 8 і, як наслідок - до зміни магнітної провідності. На виході датчика з'явиться напруга, пропорційна куту його нахилу. Фаза цієї напруги залежить від напрямку зміщення межі 4 розділу рідин відносно їх первинного положення. Таким чином, конструктивні особливості виконання датчика кута нахилу забезпечують підвищення точності вимірювання. Пропонована корисна модель може бути використана для контролю просторової орієнтації стовбура свердловини малого діаметру. Джерела інформації: 1. Авторське свідоцтво СРСР № 289289, кл. G01С9/06, публікація 08.12.1970, Бюлетень № 1. 2. Авторське свідоцтво СРСР №757696, кл. Е21В47/02, публікація 23.08.1980, Бюлетень № 31. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Датчик кута нахилу, що містить кільцеву порожнину, заповнену двома рідинами, що не змішуються, який відрізняється тим, що додатково містить магнітопровід з обмоткою збудження і сигнальними обмотками, включеними послідовно - зустрічно, а рідина з більшою питомою вагою є магнітною. 1 UA 76880 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
