Динамічний інерційно-гідравлічний гасник коливань

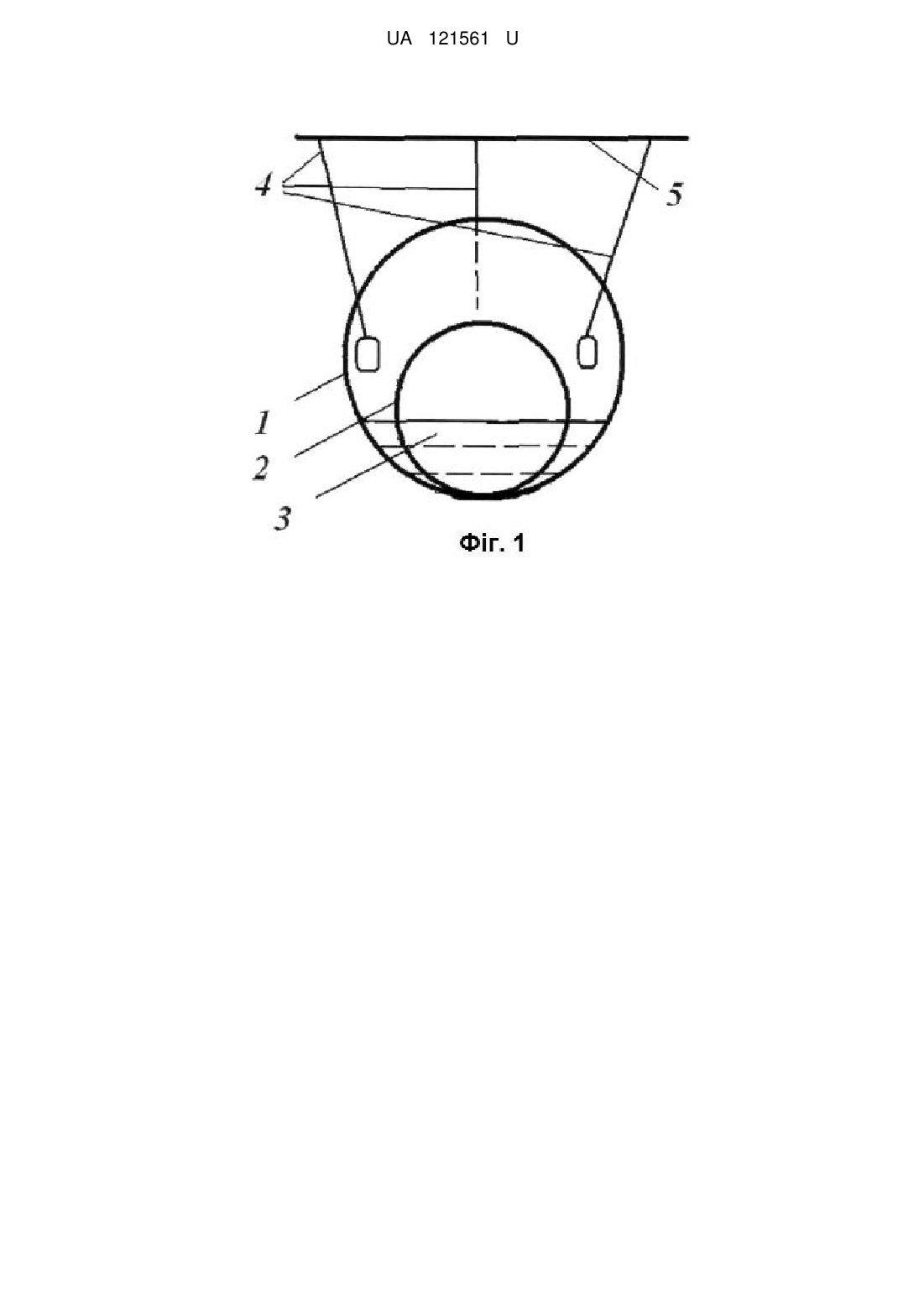

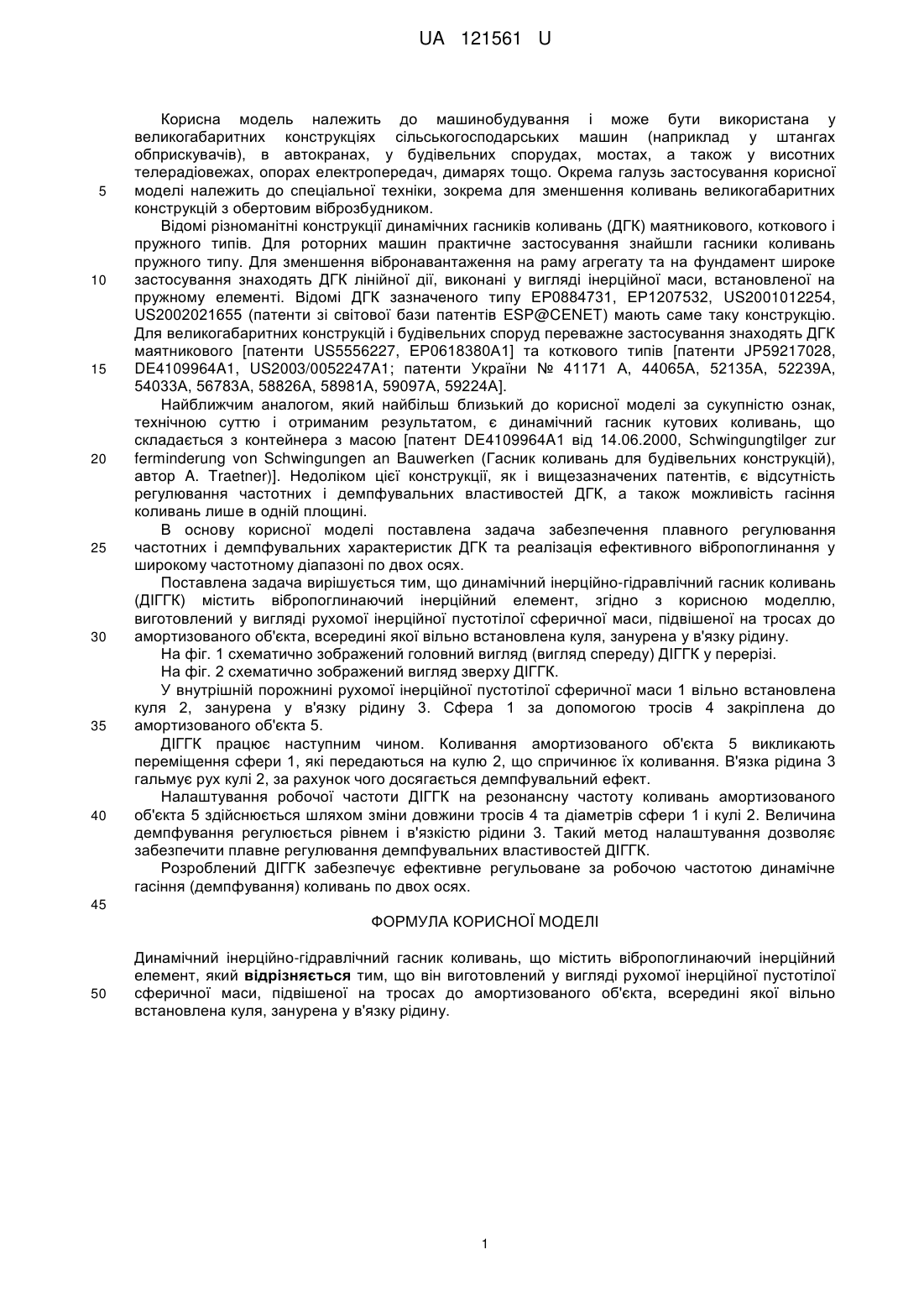

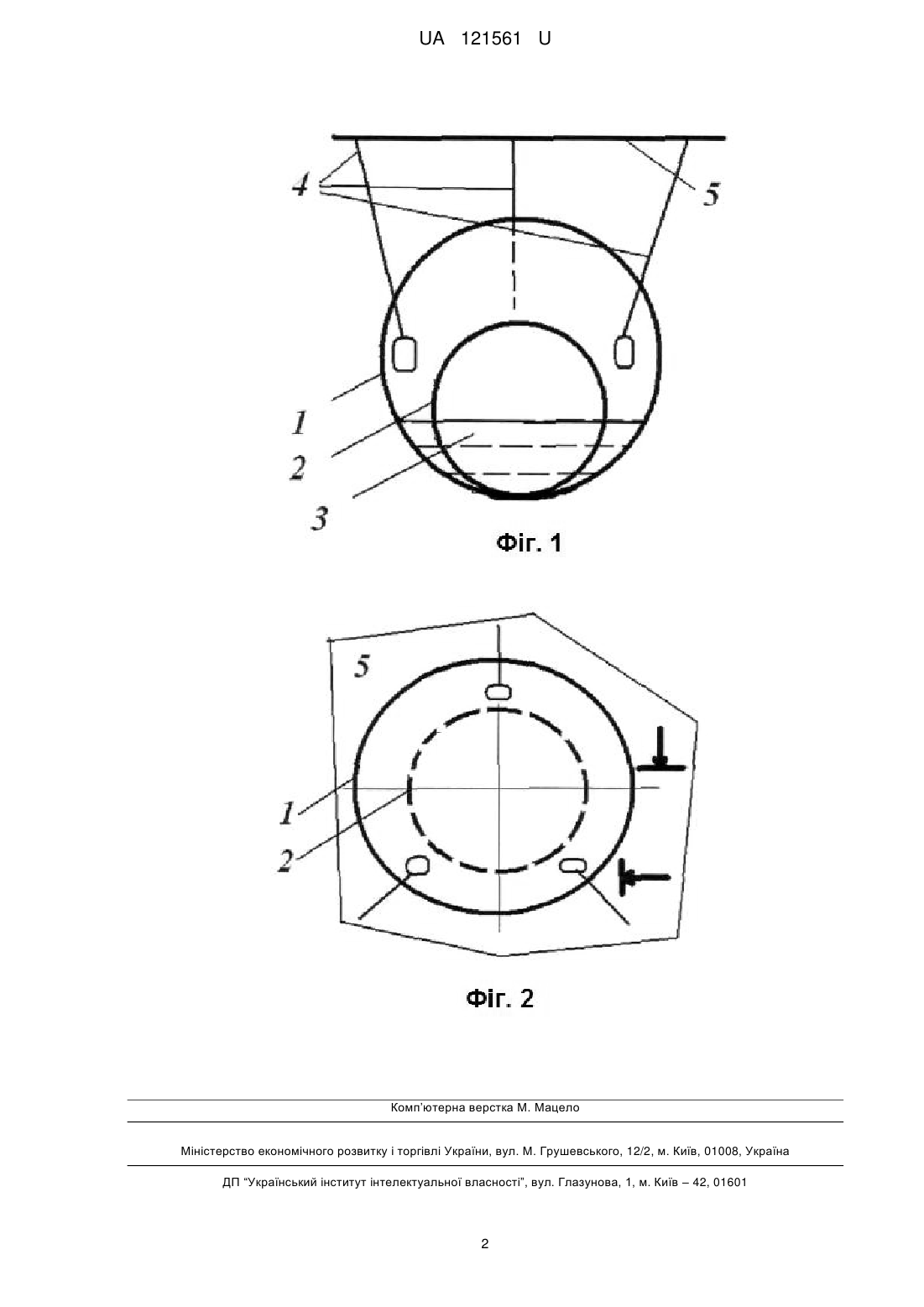

Реферат: Динамічний інерційно-гідравлічний гасник коливань містить вібропоглинаючий інерційний елемент. При цьому він виготовлений у вигляді рухомої інерційної пустотілої сферичної маси, підвішеної на тросах до амортизованого об'єкта, всередині якої вільно встановлена куля, занурена у в'язку рідину. UA 121561 U (12) UA 121561 U UA 121561 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування і може бути використана у великогабаритних конструкціях сільськогосподарських машин (наприклад у штангах обприскувачів), в автокранах, у будівельних спорудах, мостах, а також у висотних телерадіовежах, опорах електропередач, димарях тощо. Окрема галузь застосування корисної моделі належить до спеціальної техніки, зокрема для зменшення коливань великогабаритних конструкцій з обертовим віброзбудником. Відомі різноманітні конструкції динамічних гасників коливань (ДГК) маятникового, коткового і пружного типів. Для роторних машин практичне застосування знайшли гасники коливань пружного типу. Для зменшення вібронавантаження на раму агрегату та на фундамент широке застосування знаходять ДГК лінійної дії, виконані у вигляді інерційної маси, встановленої на пружному елементі. Відомі ДГК зазначеного типу ЕР0884731, ЕР1207532, US2001012254, US2002021655 (патенти зі світової бази патентів ESP@CENET) мають саме таку конструкцію. Для великогабаритних конструкцій і будівельних споруд переважне застосування знаходять ДГК маятникового [патенти US5556227, ЕР0618380А1] та коткового типів [патенти JP59217028, DE4109964A1, US2003/0052247A1; патенти України № 41171 А, 44065А, 52135А, 52239А, 54033А, 56783А, 58826А, 58981А, 59097А, 59224А]. Найближчим аналогом, який найбільш близький до корисної моделі за сукупністю ознак, технічною суттю і отриманим результатом, є динамічний гасник кутових коливань, що складається з контейнера з масою [патент DE4109964A1 від 14.06.2000, Schwingungtilger zur ferminderung von Schwingungen an Bauwerken (Гасник коливань для будівельних конструкцій), автор A. Traetner)]. Недоліком цієї конструкції, як і вищезазначених патентів, є відсутність регулювання частотних і демпфувальних властивостей ДГК, а також можливість гасіння коливань лише в одній площині. В основу корисної моделі поставлена задача забезпечення плавного регулювання частотних і демпфувальних характеристик ДГК та реалізація ефективного вібропоглинання у широкому частотному діапазоні по двох осях. Поставлена задача вирішується тим, що динамічний інерційно-гідравлічний гасник коливань (ДІГГК) містить вібропоглинаючий інерційний елемент, згідно з корисною моделлю, виготовлений у вигляді рухомої інерційної пустотілої сферичної маси, підвішеної на тросах до амортизованого об'єкта, всередині якої вільно встановлена куля, занурена у в'язку рідину. На фіг. 1 схематично зображений головний вигляд (вигляд спереду) ДІГГК у перерізі. На фіг. 2 схематично зображений вигляд зверху ДІГГК. У внутрішній порожнині рухомої інерційної пустотілої сферичної маси 1 вільно встановлена куля 2, занурена у в'язку рідину 3. Сфера 1 за допомогою тросів 4 закріплена до амортизованого об'єкта 5. ДІГГК працює наступним чином. Коливання амортизованого об'єкта 5 викликають переміщення сфери 1, які передаються на кулю 2, що спричинює їх коливання. В'язка рідина 3 гальмує рух кулі 2, за рахунок чого досягається демпфувальний ефект. Налаштування робочої частоти ДІГГК на резонансну частоту коливань амортизованого об'єкта 5 здійснюється шляхом зміни довжини тросів 4 та діаметрів сфери 1 і кулі 2. Величина демпфування регулюється рівнем і в'язкістю рідини 3. Такий метод налаштування дозволяє забезпечити плавне регулювання демпфувальних властивостей ДІГГК. Розроблений ДІГГК забезпечує ефективне регульоване за робочою частотою динамічне гасіння (демпфування) коливань по двох осях. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Динамічний інерційно-гідравлічний гасник коливань, що містить вібропоглинаючий інерційний елемент, який відрізняється тим, що він виготовлений у вигляді рухомої інерційної пустотілої сферичної маси, підвішеної на тросах до амортизованого об'єкта, всередині якої вільно встановлена куля, занурена у в'язку рідину. 1 UA 121561 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
