Динамічний гасник коливань

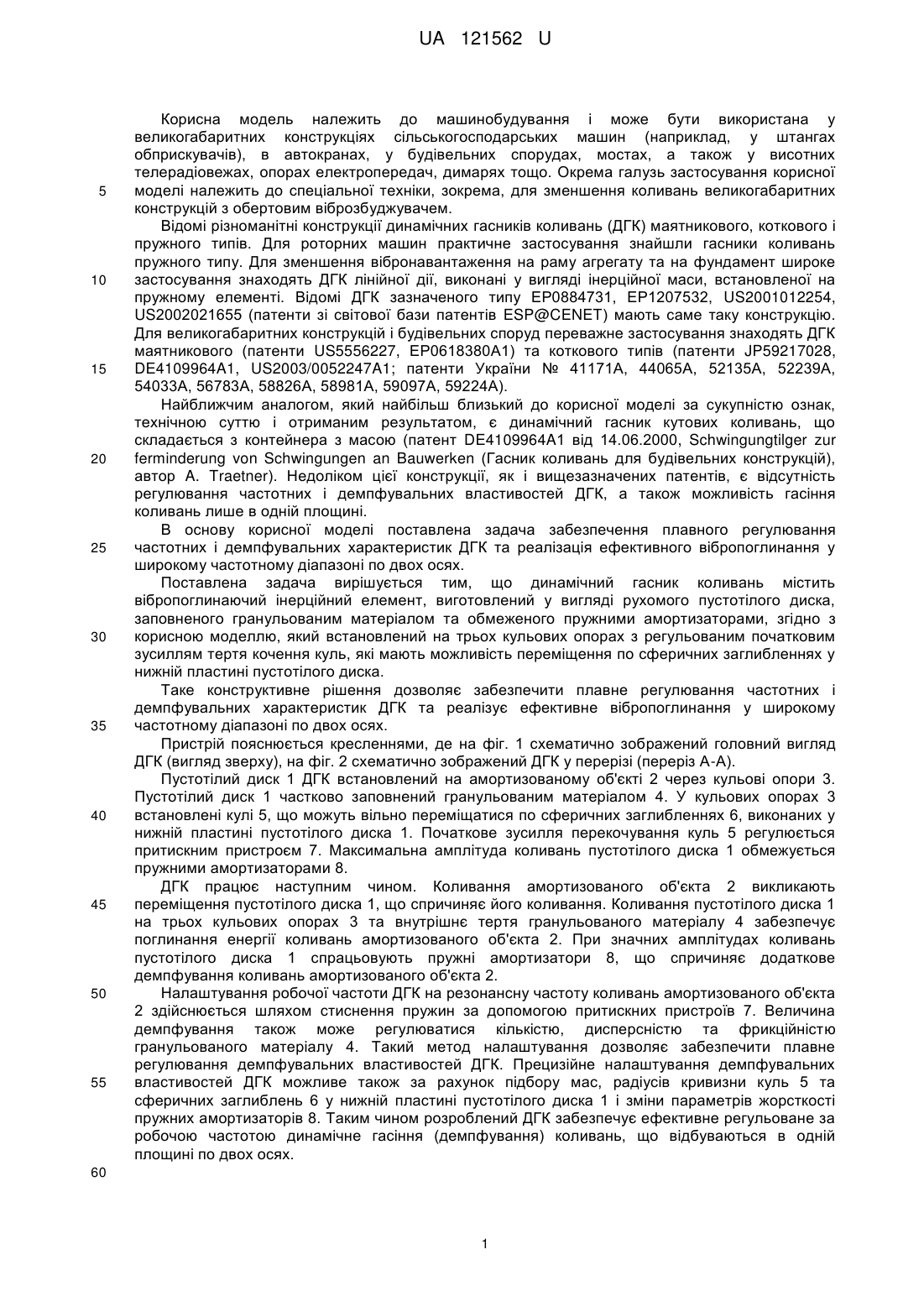

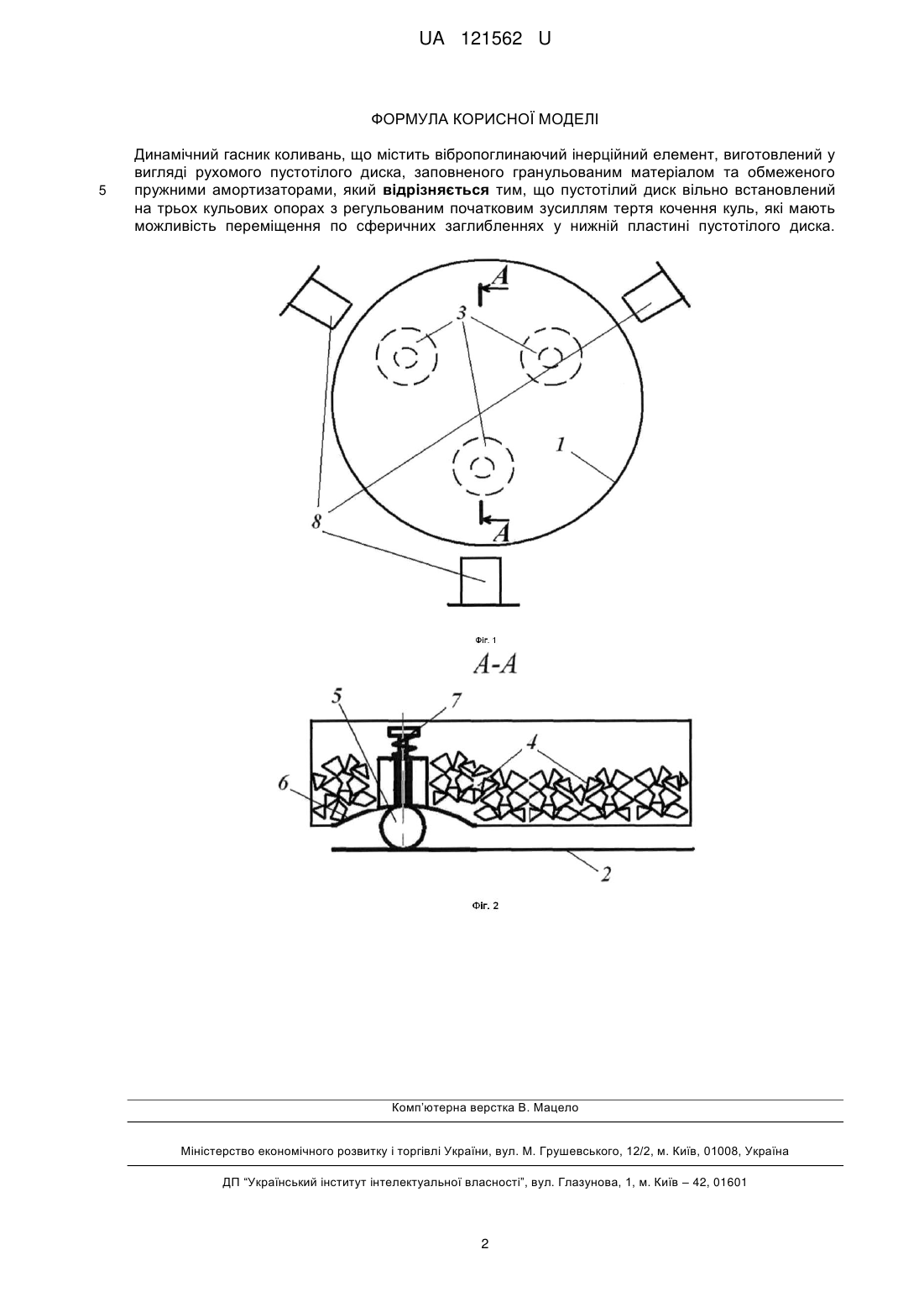

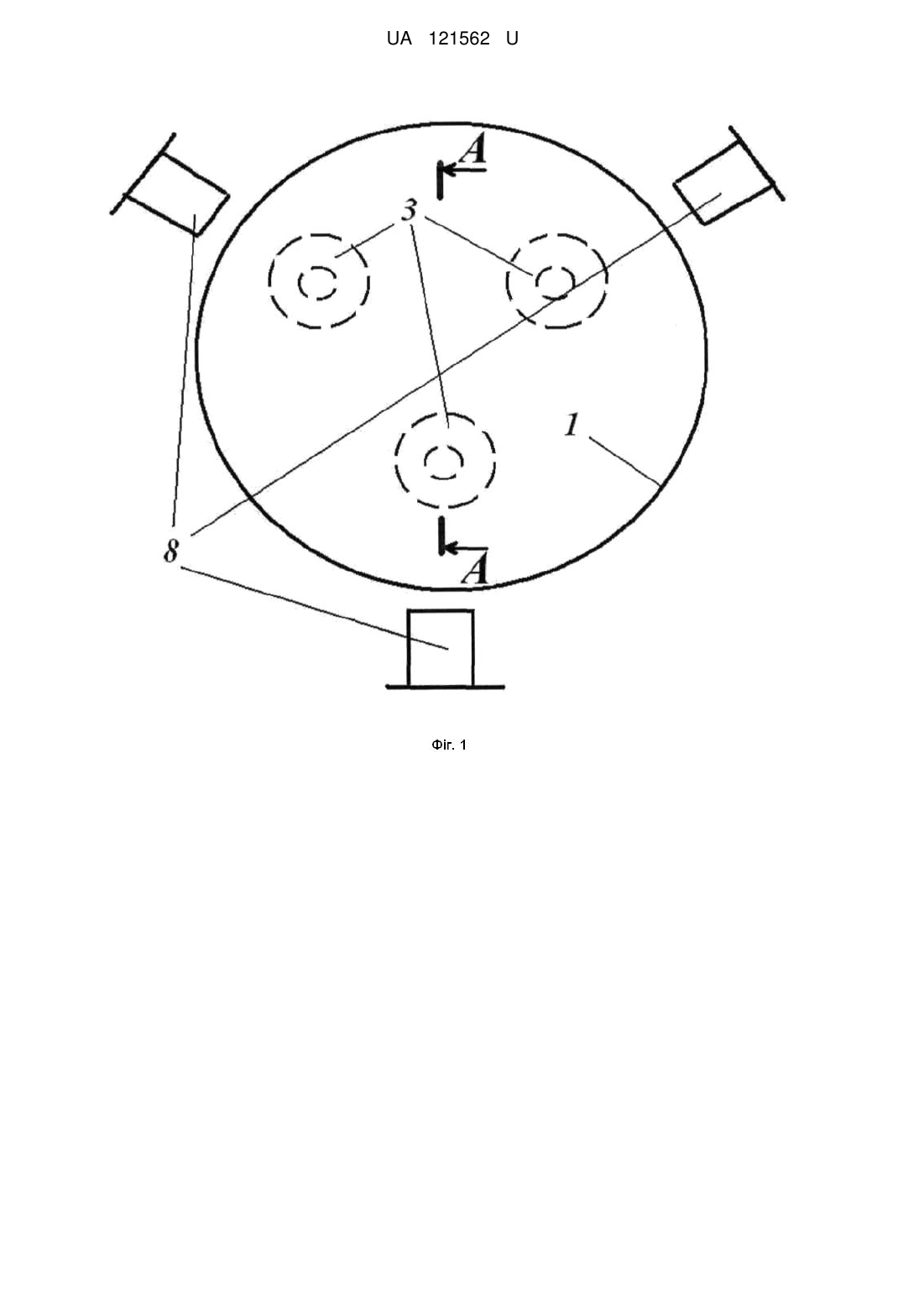

Реферат: Динамічний гасник коливань містить вібропоглинаючий інерційний елемент, виготовлений у вигляді рухомого пустотілого диска, заповненого гранульованим матеріалом та обмеженого пружними амортизаторами. Пустотілий диск вільно встановлений на трьох кульових опорах з регульованим початковим зусиллям тертя кочення куль, які мають можливість переміщення по сферичних заглибленнях у нижній пластині пустотілого диска. UA 121562 U (54) ДИНАМІЧНИЙ ГАСНИК КОЛИВАНЬ UA 121562 U UA 121562 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана у великогабаритних конструкціях сільськогосподарських машин (наприклад, у штангах обприскувачів), в автокранах, у будівельних спорудах, мостах, а також у висотних телерадіовежах, опорах електропередач, димарях тощо. Окрема галузь застосування корисної моделі належить до спеціальної техніки, зокрема, для зменшення коливань великогабаритних конструкцій з обертовим віброзбуджувачем. Відомі різноманітні конструкції динамічних гасників коливань (ДГК) маятникового, коткового і пружного типів. Для роторних машин практичне застосування знайшли гасники коливань пружного типу. Для зменшення вібронавантаження на раму агрегату та на фундамент широке застосування знаходять ДГК лінійної дії, виконані у вигляді інерційної маси, встановленої на пружному елементі. Відомі ДГК зазначеного типу ЕР0884731, ЕР1207532, US2001012254, US2002021655 (патенти зі світової бази патентів ESP@CENET) мають саме таку конструкцію. Для великогабаритних конструкцій і будівельних споруд переважне застосування знаходять ДГК маятникового (патенти US5556227, ЕР0618380А1) та коткового типів (патенти JP59217028, DE4109964A1, US2003/0052247A1; патенти України № 41171А, 44065А, 52135А, 52239А, 54033А, 56783А, 58826А, 58981А, 59097А, 59224А). Найближчим аналогом, який найбільш близький до корисної моделі за сукупністю ознак, технічною суттю і отриманим результатом, є динамічний гасник кутових коливань, що складається з контейнера з масою (патент DE4109964A1 від 14.06.2000, Schwingungtilger zur ferminderung von Schwingungen an Bauwerken (Гасник коливань для будівельних конструкцій), автор A. Traetner). Недоліком цієї конструкції, як і вищезазначених патентів, є відсутність регулювання частотних і демпфувальних властивостей ДГК, а також можливість гасіння коливань лише в одній площині. В основу корисної моделі поставлена задача забезпечення плавного регулювання частотних і демпфувальних характеристик ДГК та реалізація ефективного вібропоглинання у широкому частотному діапазоні по двох осях. Поставлена задача вирішується тим, що динамічний гасник коливань містить вібропоглинаючий інерційний елемент, виготовлений у вигляді рухомого пустотілого диска, заповненого гранульованим матеріалом та обмеженого пружними амортизаторами, згідно з корисною моделлю, який встановлений на трьох кульових опорах з регульованим початковим зусиллям тертя кочення куль, які мають можливість переміщення по сферичних заглибленнях у нижній пластині пустотілого диска. Таке конструктивне рішення дозволяє забезпечити плавне регулювання частотних і демпфувальних характеристик ДГК та реалізує ефективне вібропоглинання у широкому частотному діапазоні по двох осях. Пристрій пояснюється кресленнями, де на фіг. 1 схематично зображений головний вигляд ДГК (вигляд зверху), на фіг. 2 схематично зображений ДГК у перерізі (переріз А-А). Пустотілий диск 1 ДГК встановлений на амортизованому об'єкті 2 через кульові опори 3. Пустотілий диск 1 частково заповнений гранульованим матеріалом 4. У кульових опорах 3 встановлені кулі 5, що можуть вільно переміщатися по сферичних заглибленнях 6, виконаних у нижній пластині пустотілого диска 1. Початкове зусилля перекочування куль 5 регулюється притискним пристроєм 7. Максимальна амплітуда коливань пустотілого диска 1 обмежується пружними амортизаторами 8. ДГК працює наступним чином. Коливання амортизованого об'єкта 2 викликають переміщення пустотілого диска 1, що спричиняє його коливання. Коливання пустотілого диска 1 на трьох кульових опорах 3 та внутрішнє тертя гранульованого матеріалу 4 забезпечує поглинання енергії коливань амортизованого об'єкта 2. При значних амплітудах коливань пустотілого диска 1 спрацьовують пружні амортизатори 8, що спричиняє додаткове демпфування коливань амортизованого об'єкта 2. Налаштування робочої частоти ДГК на резонансну частоту коливань амортизованого об'єкта 2 здійснюється шляхом стиснення пружин за допомогою притискних пристроїв 7. Величина демпфування також може регулюватися кількістю, дисперсністю та фрикційністю гранульованого матеріалу 4. Такий метод налаштування дозволяє забезпечити плавне регулювання демпфувальних властивостей ДГК. Прецизійне налаштування демпфувальних властивостей ДГК можливе також за рахунок підбору мас, радіусів кривизни куль 5 та сферичних заглиблень 6 у нижній пластині пустотілого диска 1 і зміни параметрів жорсткості пружних амортизаторів 8. Таким чином розроблений ДГК забезпечує ефективне регульоване за робочою частотою динамічне гасіння (демпфування) коливань, що відбуваються в одній площині по двох осях. 60 1 UA 121562 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Динамічний гасник коливань, що містить вібропоглинаючий інерційний елемент, виготовлений у вигляді рухомого пустотілого диска, заповненого гранульованим матеріалом та обмеженого пружними амортизаторами, який відрізняється тим, що пустотілий диск вільно встановлений на трьох кульових опорах з регульованим початковим зусиллям тертя кочення куль, які мають можливість переміщення по сферичних заглибленнях у нижній пластині пустотілого диска. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
