Датчик тиску з віброкомпенсацією

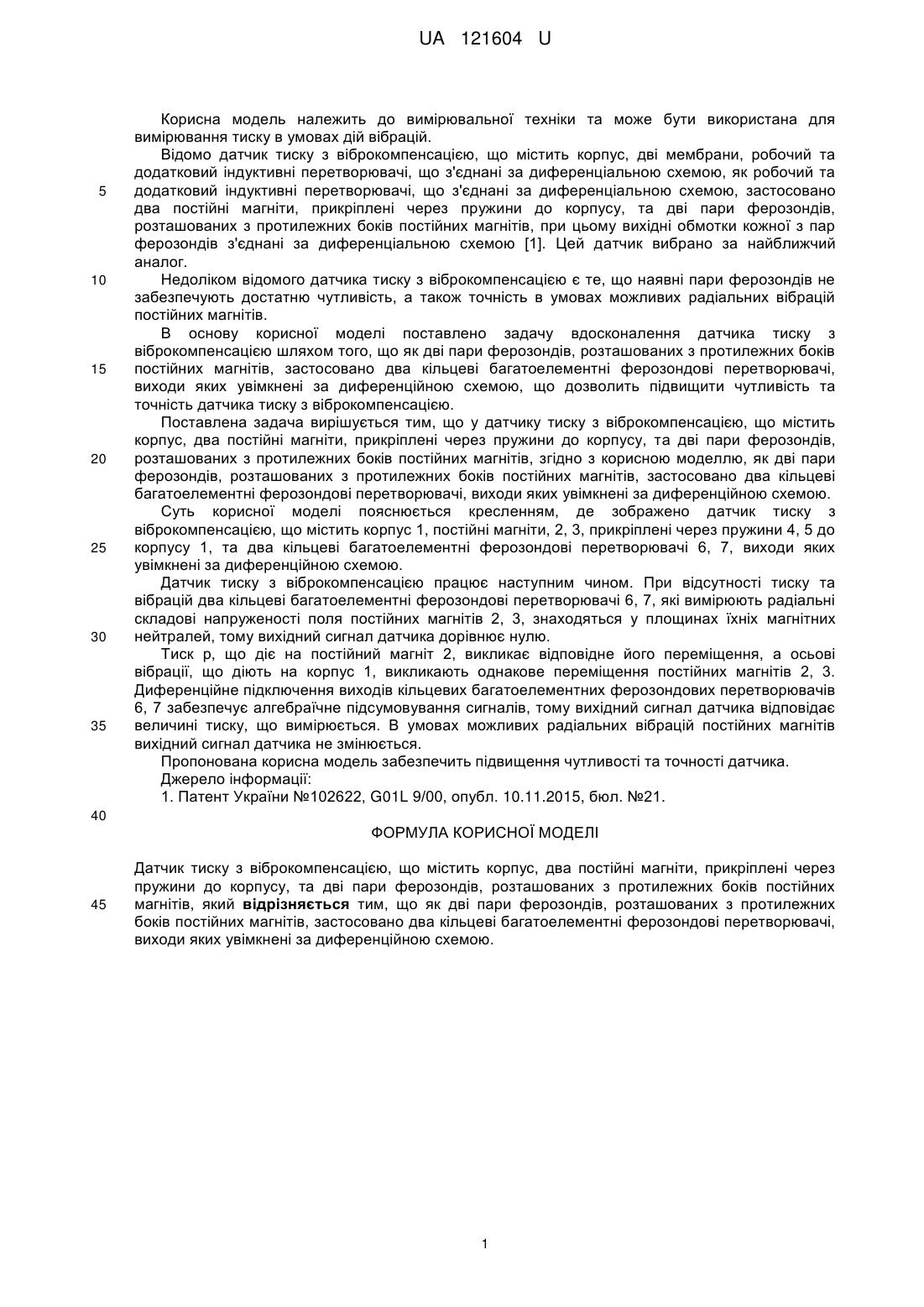

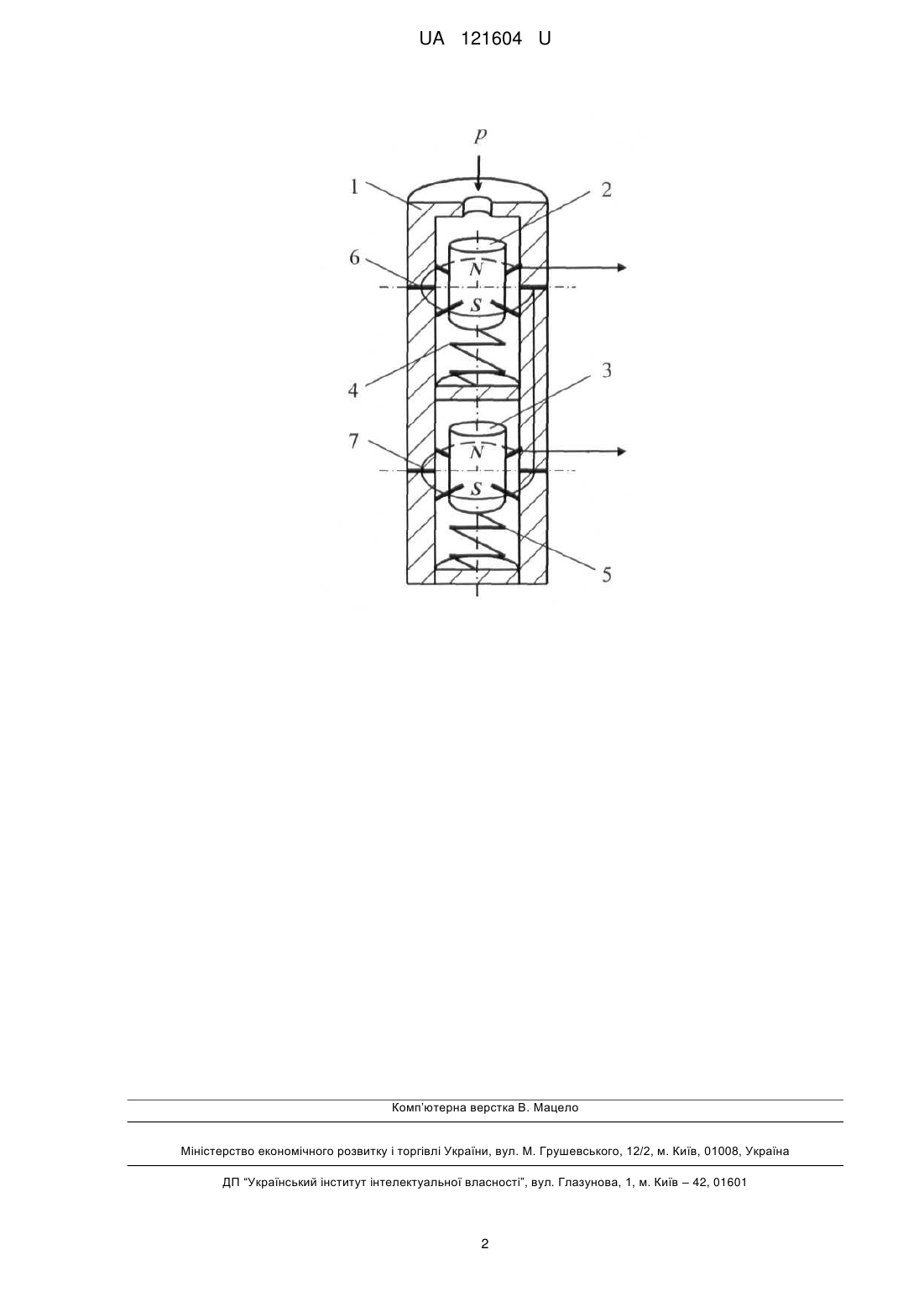

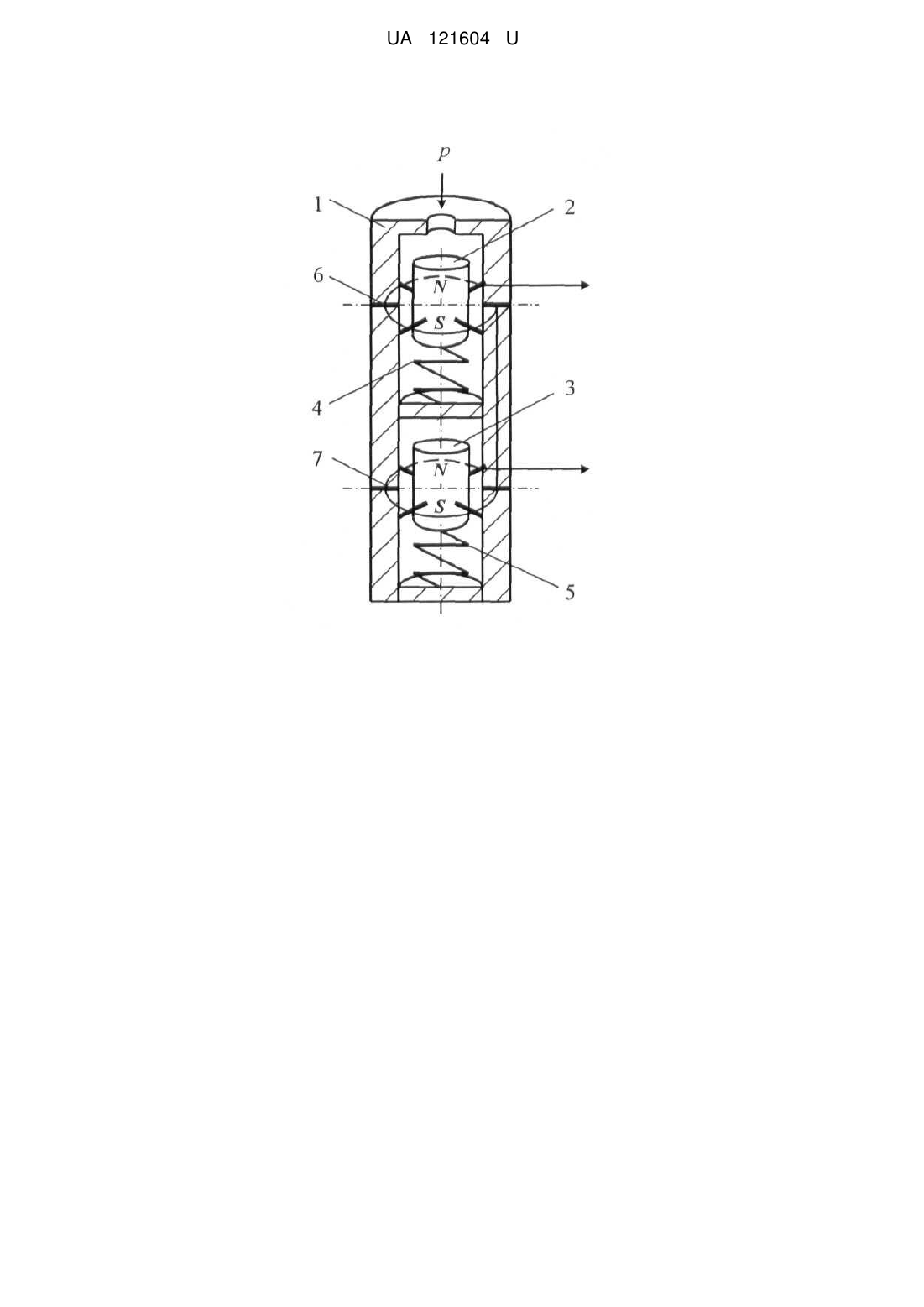

Реферат: Датчик тиску з віброкомпенсацією містить корпус, два постійні магніти, прикріплені через пружини до корпусу, та дві пари ферозондів, розташованих з протилежних боків постійних магнітів. Як дві пари ферозондів, розташованих з протилежних боків постійних магнітів, застосовано два кільцеві багатоелементні ферозондові перетворювачі, виходи яких увімкнені за диференційною схемою. UA 121604 U (54) ДАТЧИК ТИСКУ З ВІБРОКОМПЕНСАЦІЄЮ UA 121604 U UA 121604 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання тиску в умовах дій вібрацій. Відомо датчик тиску з віброкомпенсацією, що містить корпус, дві мембрани, робочий та додатковий індуктивні перетворювачі, що з'єднані за диференціальною схемою, як робочий та додатковий індуктивні перетворювачі, що з'єднані за диференціальною схемою, застосовано два постійні магніти, прикріплені через пружини до корпусу, та дві пари ферозондів, розташованих з протилежних боків постійних магнітів, при цьому вихідні обмотки кожної з пар ферозондів з'єднані за диференціальною схемою [1]. Цей датчик вибрано за найближчий аналог. Недоліком відомого датчика тиску з віброкомпенсацією є те, що наявні пари ферозондів не забезпечують достатню чутливість, а також точність в умовах можливих радіальних вібрацій постійних магнітів. В основу корисної моделі поставлено задачу вдосконалення датчика тиску з віброкомпенсацією шляхом того, що як дві пари ферозондів, розташованих з протилежних боків постійних магнітів, застосовано два кільцеві багатоелементні ферозондові перетворювачі, виходи яких увімкнені за диференційною схемою, що дозволить підвищити чутливість та точність датчика тиску з віброкомпенсацією. Поставлена задача вирішується тим, що у датчику тиску з віброкомпенсацією, що містить корпус, два постійні магніти, прикріплені через пружини до корпусу, та дві пари ферозондів, розташованих з протилежних боків постійних магнітів, згідно з корисною моделлю, як дві пари ферозондів, розташованих з протилежних боків постійних магнітів, застосовано два кільцеві багатоелементні ферозондові перетворювачі, виходи яких увімкнені за диференційною схемою. Суть корисної моделі пояснюється кресленням, де зображено датчик тиску з віброкомпенсацією, що містить корпус 1, постійні магніти, 2, 3, прикріплені через пружини 4, 5 до корпусу 1, та два кільцеві багатоелементні ферозондові перетворювачі 6, 7, виходи яких увімкнені за диференційною схемою. Датчик тиску з віброкомпенсацією працює наступним чином. При відсутності тиску та вібрацій два кільцеві багатоелементні ферозондові перетворювачі 6, 7, які вимірюють радіальні складові напруженості поля постійних магнітів 2, 3, знаходяться у площинах їхніх магнітних нейтралей, тому вихідний сигнал датчика дорівнює нулю. Тиск р, що діє на постійний магніт 2, викликає відповідне його переміщення, а осьові вібрації, що діють на корпус 1, викликають однакове переміщення постійних магнітів 2, 3. Диференційне підключення виходів кільцевих багатоелементних ферозондових перетворювачів 6, 7 забезпечує алгебраїчне підсумовування сигналів, тому вихідний сигнал датчика відповідає величині тиску, що вимірюється. В умовах можливих радіальних вібрацій постійних магнітів вихідний сигнал датчика не змінюється. Пропонована корисна модель забезпечить підвищення чутливості та точності датчика. Джерело інформації: 1. Патент України №102622, G01L 9/00, опубл. 10.11.2015, бюл. №21. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Датчик тиску з віброкомпенсацією, що містить корпус, два постійні магніти, прикріплені через пружини до корпусу, та дві пари ферозондів, розташованих з протилежних боків постійних магнітів, який відрізняється тим, що як дві пари ферозондів, розташованих з протилежних боків постійних магнітів, застосовано два кільцеві багатоелементні ферозондові перетворювачі, виходи яких увімкнені за диференційною схемою. 1 UA 121604 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
