Тонкошаровий відстійник-фільтр для очистки води від полідисперсних важких завислих часток

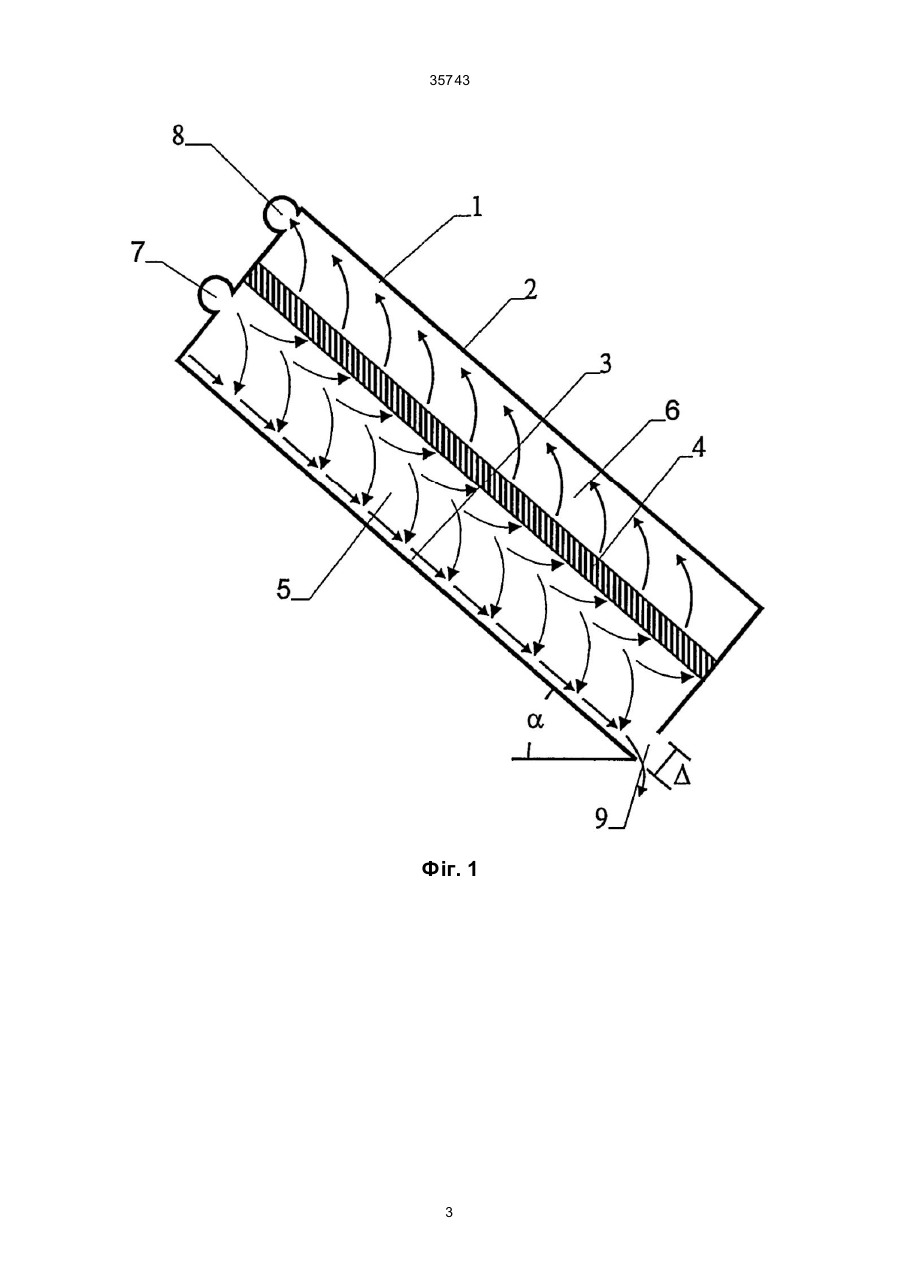

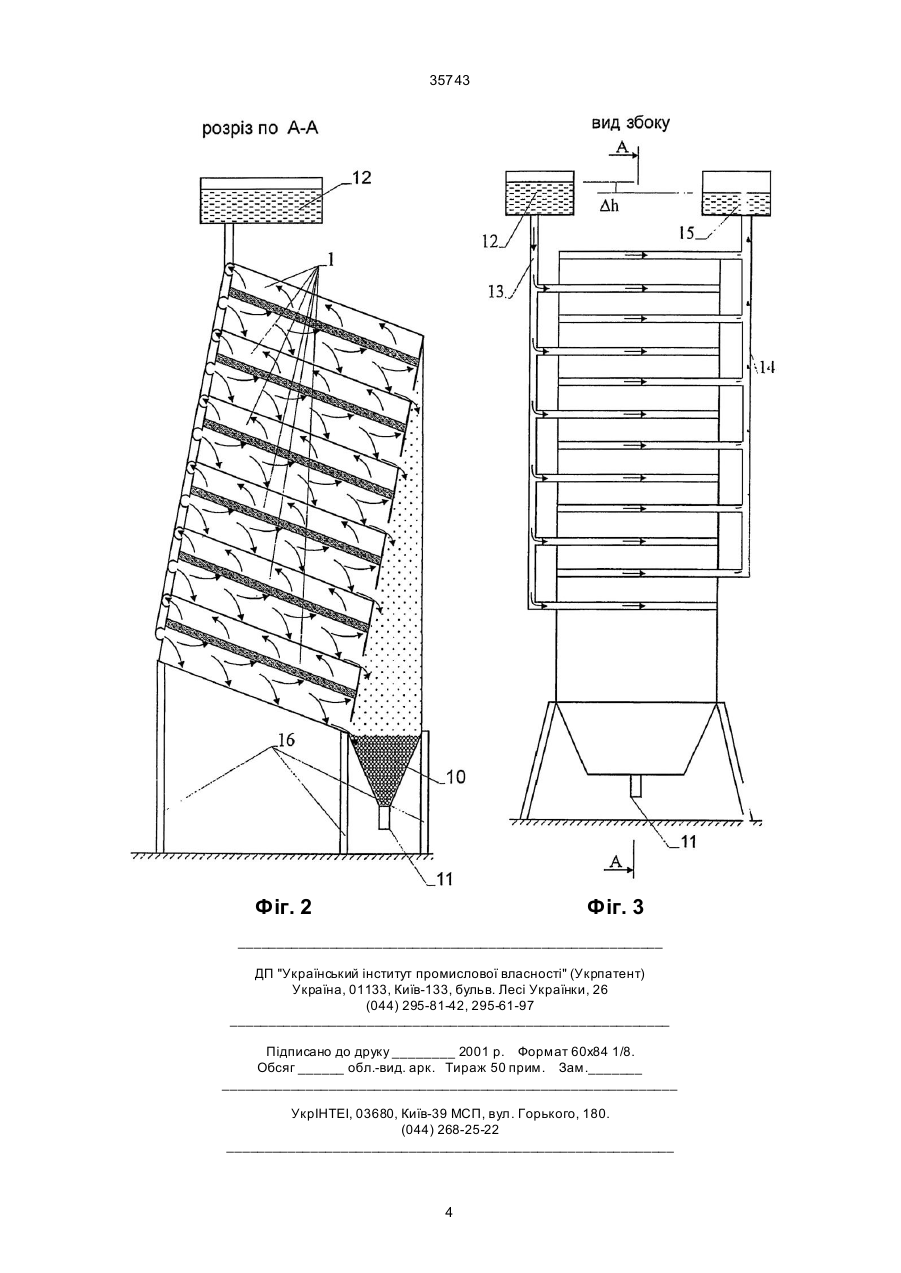

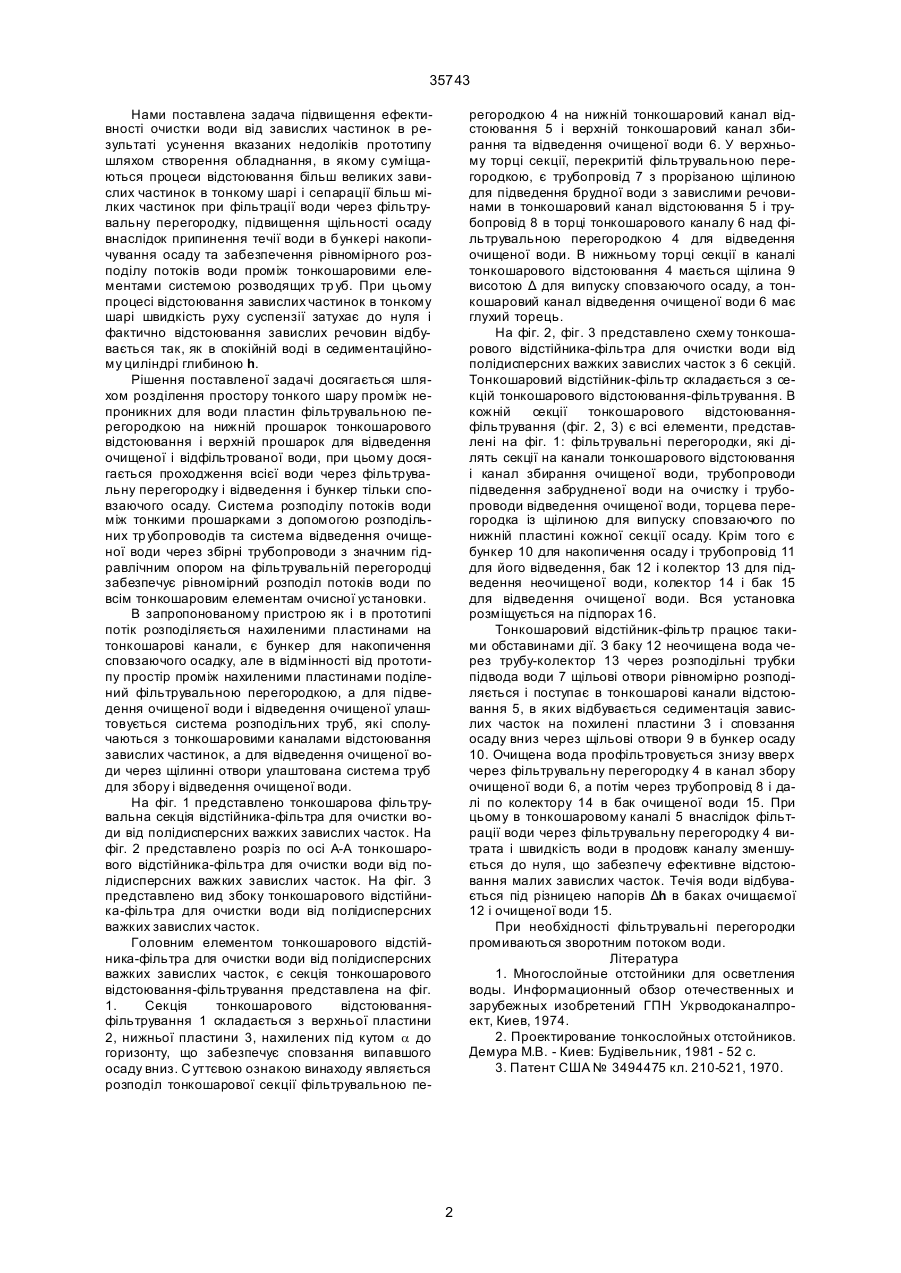

Тонкошаровий відстійник-фільтр для очистки води від полідисперсних важких завислих часток, складаючийся з пакету нахилених до горизонту се 35743 Нами поставлена задача підвищення ефективності очистки води від завислих частинок в результаті усунення вказаних недоліків прототипу шляхом створення обладнання, в якому суміщаються процеси відстоювання більш великих завислих частинок в тонкому шарі і сепарації більш мілких частинок при фільтрації води через фільтрувальну перегородку, підвищення щільності осаду внаслідок припинення течії води в бункері накопичування осаду та забезпечення рівномірного розподілу потоків води проміж тонкошаровими елементами системою розводящих тр уб. При цьому процесі відстоювання завислих частинок в тонкому шарі швидкість руху суспензії затухає до нуля і фактично відстоювання завислих речовин відбувається так, як в спокійній воді в седиментаційному циліндрі глибиною h. Рішення поставленої задачі досягається шляхом розділення простору тонкого шару проміж непроникних для води пластин фільтрувальною перегородкою на нижній прошарок тонкошарового відстоювання і верхній прошарок для відведення очищеної і відфільтрованої води, при цьому досягається проходження всієї води через фільтрувальну перегородку і відведення і бункер тільки сповзаючого осаду. Система розподілу потоків води між тонкими прошарками з допомогою розподільних тр убопроводів та система відведення очищеної води через збірні трубопроводи з значним гідравлічним опором на фільтрувальній перегородці забезпечує рівномірний розподіл потоків води по всім тонкошаровим елементам очисної установки. В запропонованому пристрою як і в прототипі потік розподіляється нахиленими пластинами на тонкошарові канали, є бункер для накопичення сповзаючого осадку, але в відмінності від прототипу простір проміж нахиленими пластинами поділений фільтрувальною перегородкою, а для підведення очищеної води і відведення очищеної улаштовується система розподільних труб, які сполучаються з тонкошаровими каналами відстоювання завислих частинок, а для відведення очищеної води через щілинні отвори улаштована система труб для збору і відведення очищеної води. На фіг. 1 представлено тонкошарова фільтрувальна секція відстійника-фільтра для очистки води від полідисперсних важких завислих часток. На фіг. 2 представлено розріз по осі А-А тонкошарового відстійника-фільтра для очистки води від полідисперсних важких завислих часток. На фіг. 3 представлено вид збоку тонкошарового відстійника-фільтра для очистки води від полідисперсних важких завислих часток. Головним елементом тонкошарового відстійника-фільтра для очистки води від полідисперсних важких завислих часток, є секція тонкошарового відстоювання-фільтрування представлена на фіг. 1. Секція тонкошарового відстоюванняфільтрування 1 складається з верхньої пластини 2, нижньої пластини 3, нахилених під кутом a до горизонту, що забезпечує сповзання випавшого осаду вниз. С уттєвою ознакою винаходу являється розподіл тонкошарової секції фільтрувальною пе регородкою 4 на нижній тонкошаровий канал відстоювання 5 і верхній тонкошаровий канал збирання та відведення очищеної води 6. У верхньому торці секції, перекритій фільтрувальною перегородкою, є трубопровід 7 з прорізаною щілиною для підведення брудної води з завислими речовинами в тонкошаровий канал відстоювання 5 і трубопровід 8 в торці тонкошарового каналу 6 над фільтрувальною перегородкою 4 для відведення очищеної води. В нижньому торці секції в каналі тонкошарового відстоювання 4 мається щілина 9 висотою Δ для випуску сповзаючого осаду, а тонкошаровий канал відведення очищеної води 6 має глухий торець. На фіг. 2, фіг. 3 представлено схему тонкошарового відстійника-фільтра для очистки води від полідисперсних важких завислих часток з 6 секцій. Тонкошаровий відстійник-фільтр складається з секцій тонкошарового відстоювання-фільтрування. В кожній секції тонкошарового відстоюванняфільтрування (фіг. 2, 3) є всі елементи, представлені на фіг. 1: фільтрувальні перегородки, які ділять секції на канали тонкошарового відстоювання і канал збирання очищеної води, трубопроводи підведення забрудненої води на очистку і трубопроводи відведення очищеної води, торцева перегородка із щілиною для випуску сповзаючого по нижній пластині кожної секції осаду. Крім того є бункер 10 для накопичення осаду і трубопровід 11 для його відведення, бак 12 і колектор 13 для підведення неочищеної води, колектор 14 і бак 15 для відведення очищеної води. Вся установка розміщується на підпорах 16. Тонкошаровий відстійник-фільтр працює такими обставинами дії. З баку 12 неочищена вода через трубу-колектор 13 через розподільні трубки підвода води 7 щільові отвори рівномірно розподіляється і поступає в тонкошарові канали відстоювання 5, в яких відбувається седиментація завислих часток на похилені пластини 3 і сповзання осаду вниз через щільові отвори 9 в бункер осаду 10. Очищена вода профільтровується знизу вверх через фільтрувальну перегородку 4 в канал збору очищеної води 6, а потім через трубопровід 8 і далі по колектору 14 в бак очищеної води 15. При цьому в тонкошаровому каналі 5 внаслідок фільтрації води через фільтрувальну перегородку 4 витрата і швидкість води в продовж каналу зменшується до нуля, що забезпечу ефективне відстоювання малих завислих часток. Течія води відбувається під різницею напорів Δh в баках очищаємої 12 і очищеної води 15. При необхідності фільтрувальні перегородки промиваються зворотним потоком води. Література 1. Многослойные отстойники для осветления воды. Информационный обзор отечественных и зарубежных изобретений ГПН Укрводоканалпроект, Киев, 1974. 2. Проектирование тонкослойных отстойников. Демура М.В. - Киев: Будівельник, 1981 - 52 с. 3. Патент США № 3494475 кл. 210-521, 1970. 2 35743 Фіг. 1 3 35743 Фіг. 2 Фіг. 3 ________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
