Труба димохідна

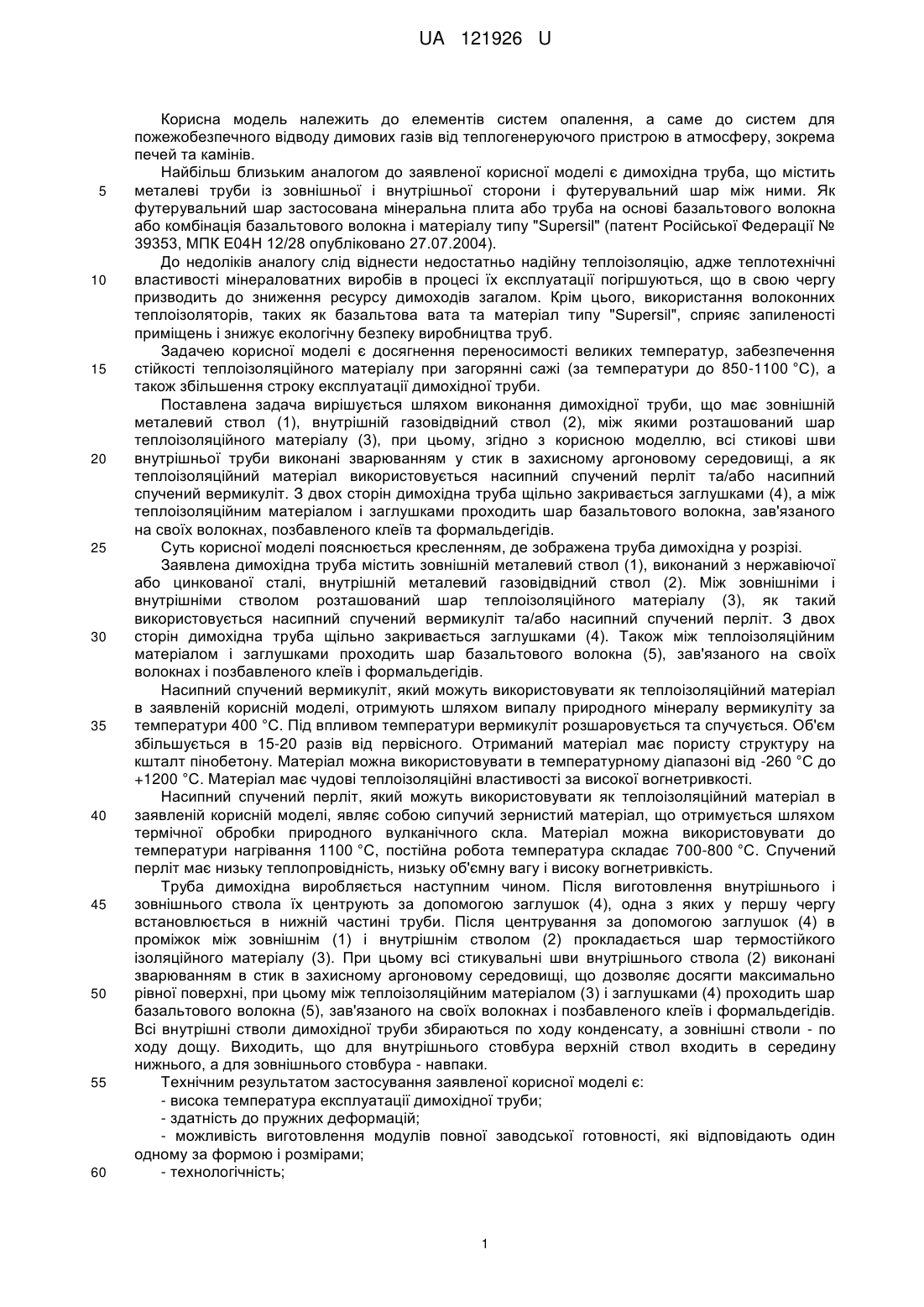

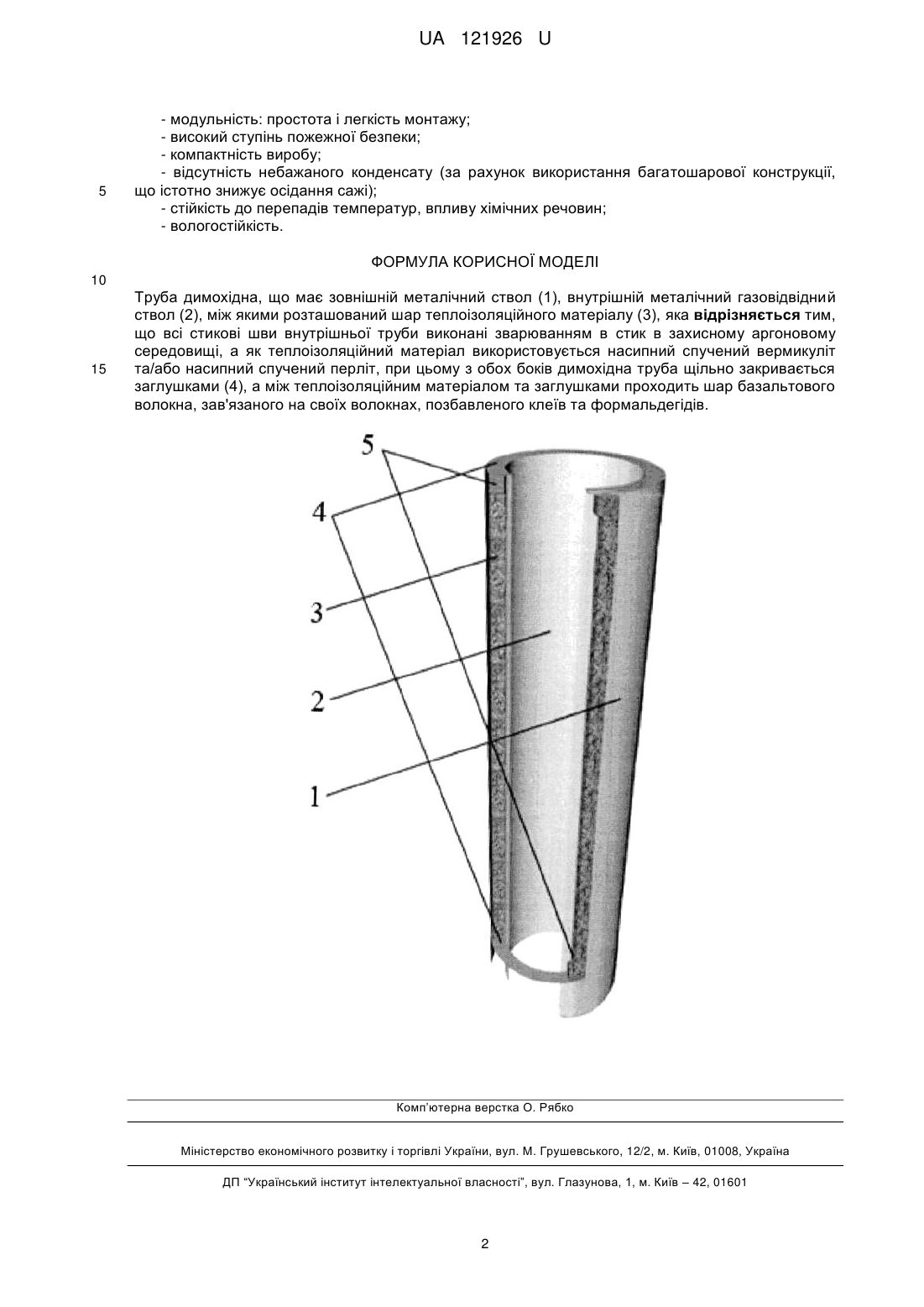

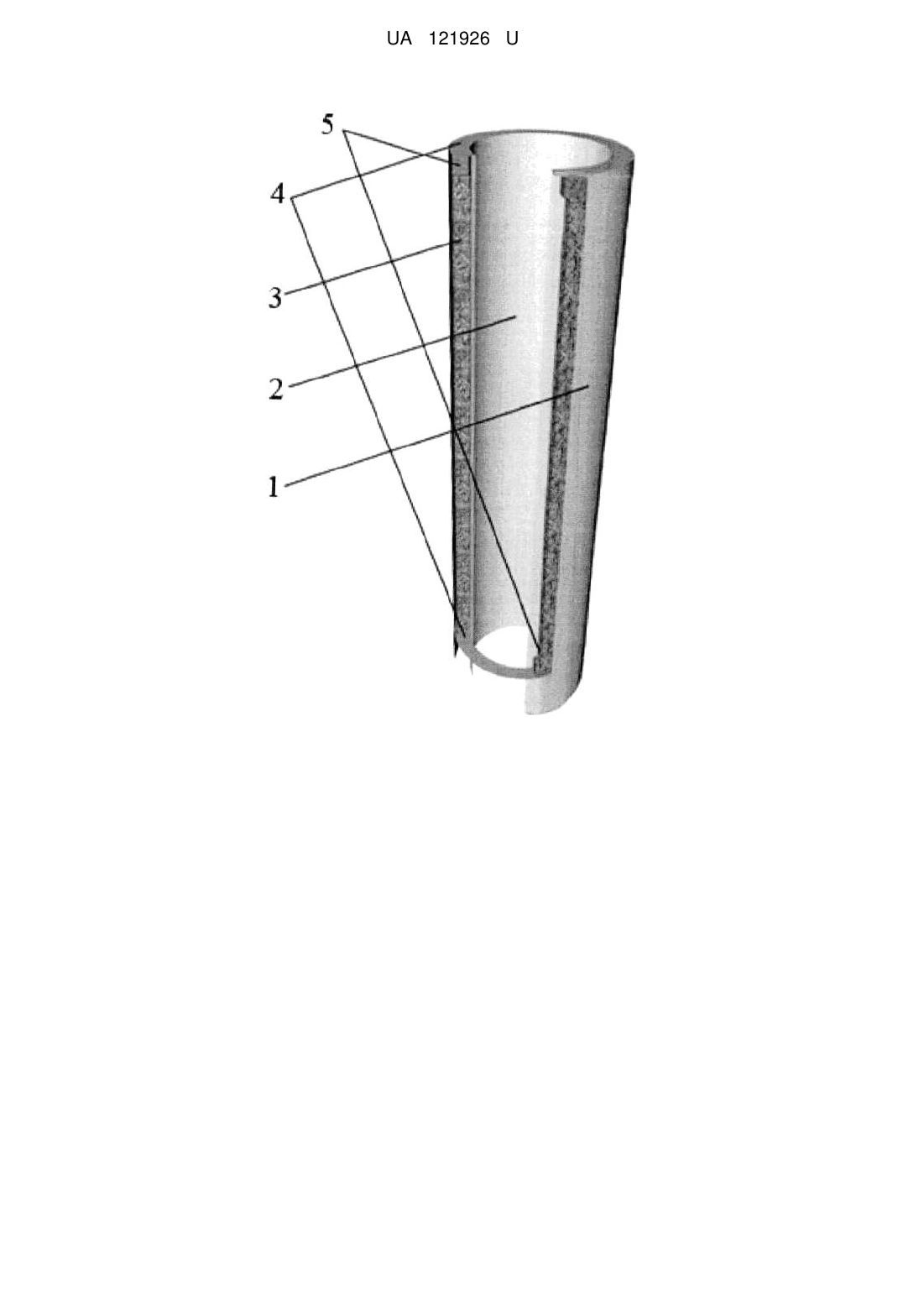

Реферат: Труба димохідна містить зовнішній металічний ствол та внутрішній металічний газовідвідний ствол, між якими розташований шар теплоізоляційного матеріалу. Всі стикові шви внутрішньої труби виконані зварюванням в стик в захисному аргоновому середовищі, а як теплоізоляційний матеріал використовується насипний спучений вермикуліт та/або насипний спучений перліт. При цьому з обох боків димохідна труба щільно закривається заглушками, а між теплоізоляційним матеріалом та заглушками проходить шар базальтового волокна, зав'язаного на своїх волокнах, позбавленого клеїв та формальдегідів. UA 121926 U (54) ТРУБА ДИМОХІДНА UA 121926 U UA 121926 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до елементів систем опалення, а саме до систем для пожежобезпечного відводу димових газів від теплогенеруючого пристрою в атмосферу, зокрема печей та камінів. Найбільш близьким аналогом до заявленої корисної моделі є димохідна труба, що містить металеві труби із зовнішньої і внутрішньої сторони і футерувальний шар між ними. Як футерувальний шар застосована мінеральна плита або труба на основі базальтового волокна або комбінація базальтового волокна і матеріалу типу "Supersil" (патент Російської Федерації № 39353, МПК Е04Н 12/28 опубліковано 27.07.2004). До недоліків аналогу слід віднести недостатньо надійну теплоізоляцію, адже теплотехнічні властивості мінераловатних виробів в процесі їх експлуатації погіршуються, що в свою чергу призводить до зниження ресурсу димоходів загалом. Крім цього, використання волоконних теплоізоляторів, таких як базальтова вата та матеріал типу "Supersil", сприяє запиленості приміщень і знижує екологічну безпеку виробництва труб. Задачею корисної моделі є досягнення переносимості великих температур, забезпечення стійкості теплоізоляційного матеріалу при загорянні сажі (за температури до 850-1100 °C), а також збільшення строку експлуатації димохідної труби. Поставлена задача вирішується шляхом виконання димохідної труби, що має зовнішній металевий ствол (1), внутрішній газовідвідний ствол (2), між якими розташований шар теплоізоляційного матеріалу (3), при цьому, згідно з корисною моделлю, всі стикові шви внутрішньої труби виконані зварюванням у стик в захисному аргоновому середовищі, а як теплоізоляційний матеріал використовується насипний спучений перліт та/або насипний спучений вермикуліт. З двох сторін димохідна труба щільно закривається заглушками (4), а між теплоізоляційним матеріалом і заглушками проходить шар базальтового волокна, зав'язаного на своїх волокнах, позбавленого клеїв та формальдегідів. Суть корисної моделі пояснюється кресленням, де зображена труба димохідна у розрізі. Заявлена димохідна труба містить зовнішній металевий ствол (1), виконаний з нержавіючої або цинкованої сталі, внутрішній металевий газовідвідний ствол (2). Між зовнішніми і внутрішніми стволом розташований шар теплоізоляційного матеріалу (3), як такий використовується насипний спучений вермикуліт та/або насипний спучений перліт. З двох сторін димохідна труба щільно закривається заглушками (4). Також між теплоізоляційним матеріалом і заглушками проходить шар базальтового волокна (5), зав'язаного на своїх волокнах і позбавленого клеїв і формальдегідів. Насипний спучений вермикуліт, який можуть використовувати як теплоізоляційний матеріал в заявленій корисній моделі, отримують шляхом випалу природного мінералу вермикуліту за температури 400 °C. Під впливом температури вермикуліт розшаровується та спучується. Об'єм збільшується в 15-20 разів від первісного. Отриманий матеріал має пористу структуру на кшталт пінобетону. Матеріал можна використовувати в температурному діапазоні від -260 °C до +1200 °C. Матеріал має чудові теплоізоляційні властивості за високої вогнетривкості. Насипний спучений перліт, який можуть використовувати як теплоізоляційний матеріал в заявленій корисній моделі, являє собою сипучий зернистий матеріал, що отримується шляхом термічної обробки природного вулканічного скла. Матеріал можна використовувати до температури нагрівання 1100 °C, постійна робота температура складає 700-800 °C. Спучений перліт має низьку теплопровідність, низьку об'ємну вагу і високу вогнетривкість. Труба димохідна виробляється наступним чином. Після виготовлення внутрішнього і зовнішнього ствола їх центрують за допомогою заглушок (4), одна з яких у першу чергу встановлюється в нижній частині труби. Після центрування за допомогою заглушок (4) в проміжок між зовнішнім (1) і внутрішнім стволом (2) прокладається шар термостійкого ізоляційного матеріалу (3). При цьому всі стикувальні шви внутрішнього ствола (2) виконані зварюванням в стик в захисному аргоновому середовищі, що дозволяє досягти максимально рівної поверхні, при цьому між теплоізоляційним матеріалом (3) і заглушками (4) проходить шар базальтового волокна (5), зав'язаного на своїх волокнах і позбавленого клеїв і формальдегідів. Всі внутрішні стволи димохідної труби збираються по ходу конденсату, а зовнішні стволи - по ходу дощу. Виходить, що для внутрішнього стовбура верхній ствол входить в середину нижнього, а для зовнішнього стовбура - навпаки. Технічним результатом застосування заявленої корисної моделі є: - висока температура експлуатації димохідної труби; - здатність до пружних деформацій; - можливість виготовлення модулів повної заводської готовності, які відповідають один одному за формою і розмірами; - технологічність; 1 UA 121926 U 5 - модульність: простота і легкість монтажу; - високий ступінь пожежної безпеки; - компактність виробу; - відсутність небажаного конденсату (за рахунок використання багатошарової конструкції, що істотно знижує осідання сажі); - стійкість до перепадів температур, впливу хімічних речовин; - вологостійкість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Труба димохідна, що має зовнішній металічний ствол (1), внутрішній металічний газовідвідний ствол (2), між якими розташований шар теплоізоляційного матеріалу (3), яка відрізняється тим, що всі стикові шви внутрішньої труби виконані зварюванням в стик в захисному аргоновому середовищі, а як теплоізоляційний матеріал використовується насипний спучений вермикуліт та/або насипний спучений перліт, при цьому з обох боків димохідна труба щільно закривається заглушками (4), а між теплоізоляційним матеріалом та заглушками проходить шар базальтового волокна, зав'язаного на своїх волокнах, позбавленого клеїв та формальдегідів. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
