Витяжна труба
Формула / Реферат
Витяжна труба, що містить гнучкий газовідвідний ствол, несучу оболонку, наповнену газом, що легший за повітря, та троси-розтяжки, яка відрізняється тим, що для регулювання висоти викидів газу оболонка виконана у формі тора, через центр якого пропущений газовідвідний ствол, прикріплений до несучої оболонки та закріплений в анкеруючому фундаменті, а троси-розтяжки приєднані одним кінцем до несучої оболонки, а іншим кінцем - до лебідок, закріплених на анкеруючому фундаменті.
Текст

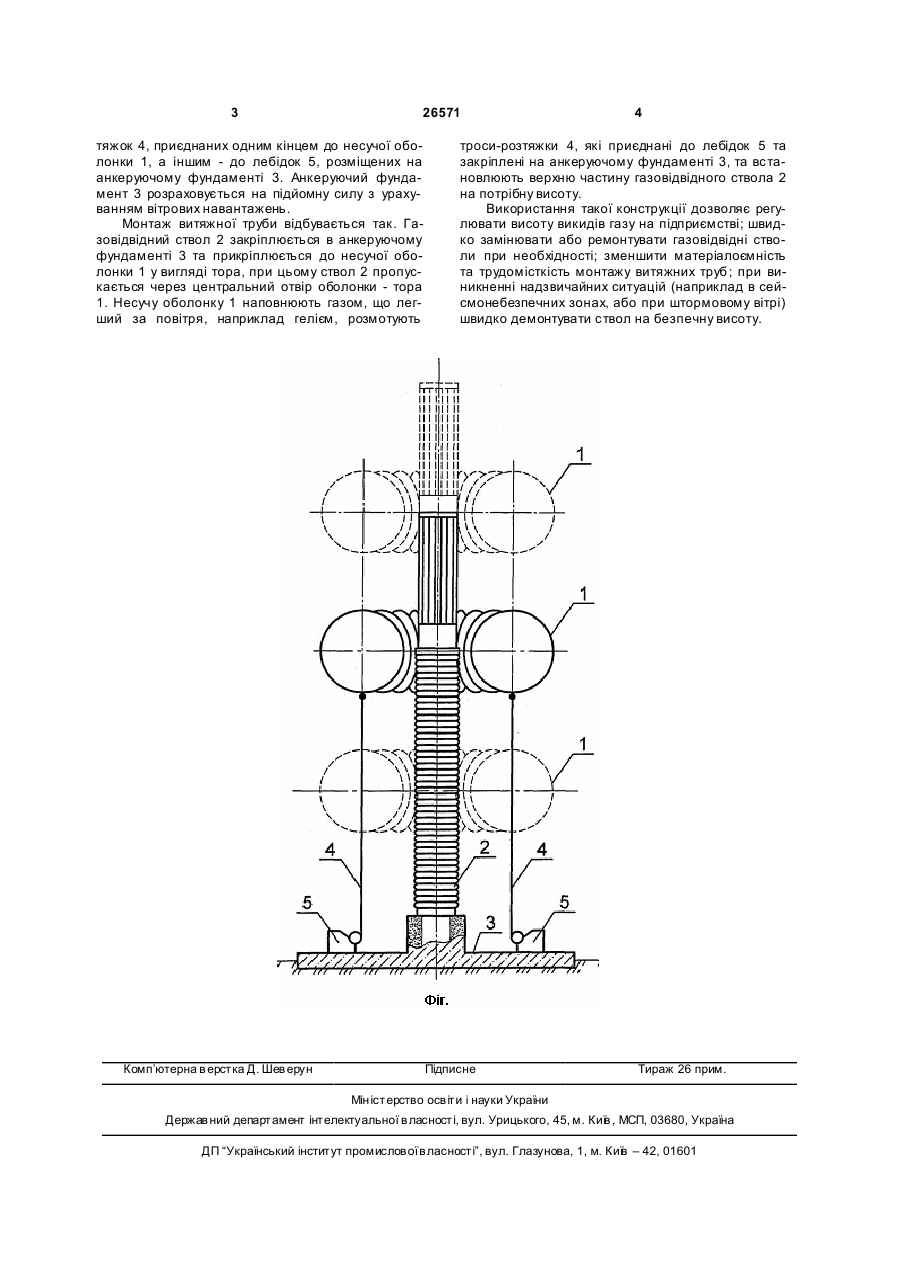

Витяжна труба, що містить гнучкий газовідвідний ствол, несучу оболонку, наповнену газом, що 3 26571 тяжок 4, приєднаних одним кінцем до несучої оболонки 1, а іншим - до лебідок 5, розміщених на анкеруючому фундаменті 3. Анкеруючий фундамент 3 розраховується на підйомну силу з урахуванням вітрових навантажень. Монтаж витяжної труби відбувається так. Газовідвідний ствол 2 закріплюється в анкеруючому фундаменті 3 та прикріплюється до несучої оболонки 1 у вигляді тора, при цьому ствол 2 пропускається через центральний отвір оболонки - тора 1. Несучу оболонку 1 наповнюють газом, що легший за повітря, наприклад гелієм, розмотують Комп’ютерна в ерстка Д. Шев ерун 4 троси-розтяжки 4, які приєднані до лебідок 5 та закріплені на анкеруючому фундаменті 3, та встановлюють верхню частину газовідвідного ствола 2 на потрібну висоту. Використання такої конструкції дозволяє регулювати висоту викидів газу на підприємстві; швидко замінювати або ремонтувати газовідвідні стволи при необхідності; зменшити матеріалоємність та трудомісткість монтажу витяжних труб ; при виникненні надзвичайних ситуацій (наприклад в сейсмонебезпечних зонах, або при штормовому вітрі) швидко демонтувати ствол на безпечну висоту. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAir chimney
Автори англійськоюZabirov Volodymyr Zahirovych
Назва патенту російськоюВытяжная труба
Автори російськоюЗабиров Владимир Загирович
МПК / Мітки
МПК: E04H 12/28
