Зубчаста пасова передача
Формула / Реферат
Зубчатая ременная передача, содержащая ведущий и ведомый шкивы и охватывающий их зубчатый ремень, отличающаяся тем, что, с целью повышения надежности работы путем устранения сползания ремня за счет взаимного уравновешивания осевых сил, возникающих на боковых сторонах зубьев, соседние зубья ремня и каждого шкива расположены друг к другу под острым углом, не превышающим угол трения скольжения для пары материалов шкив-ремень.
Текст

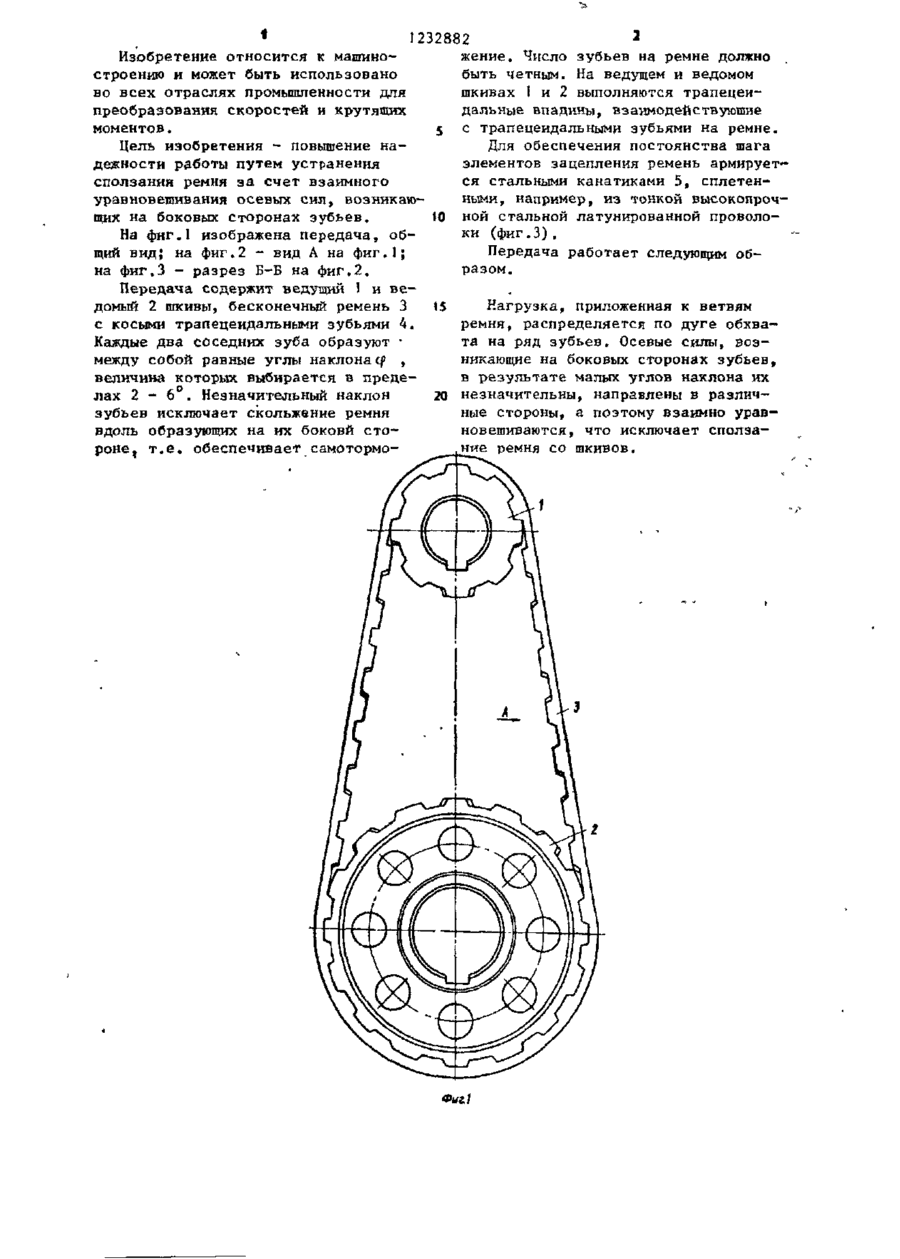

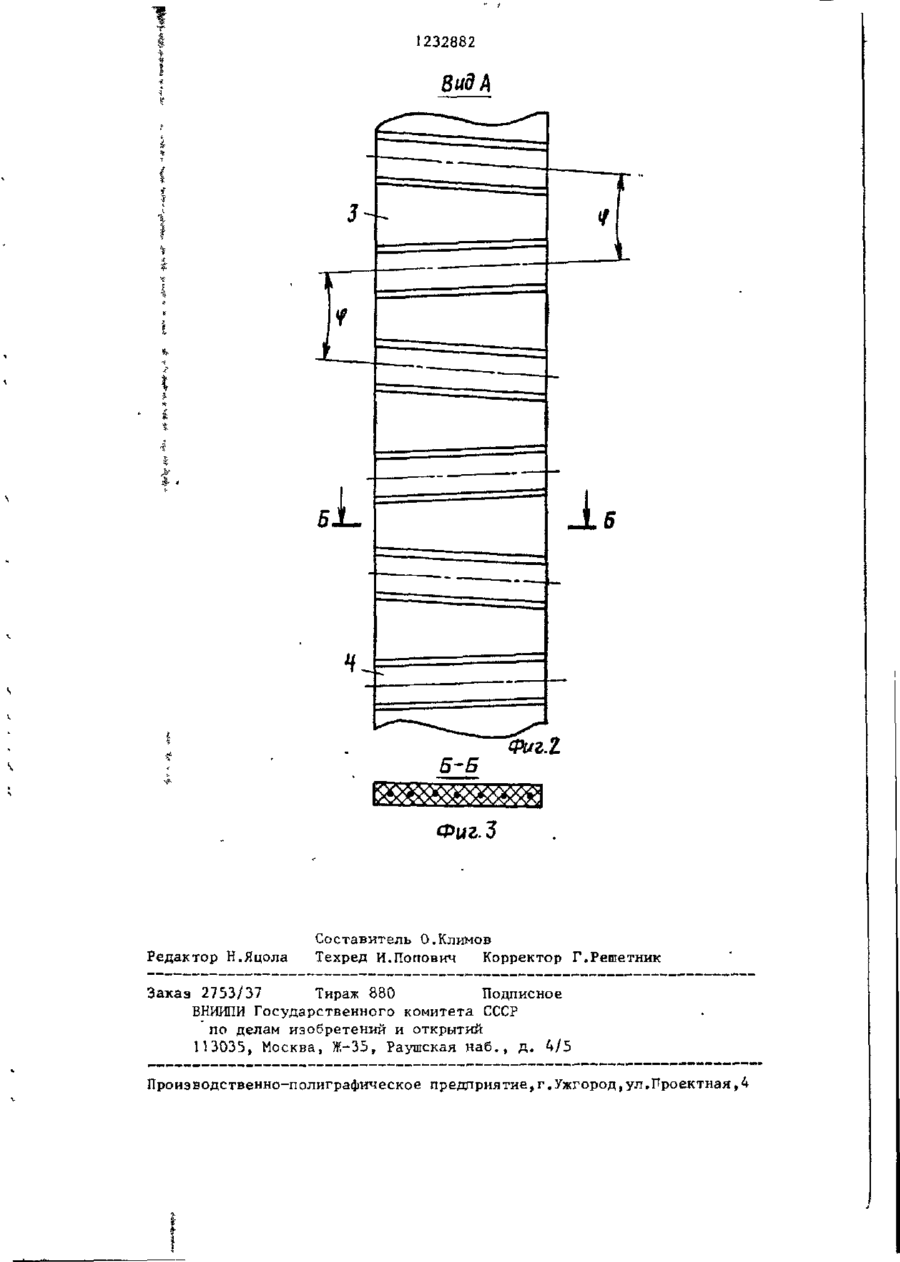

ЗУБЧАТАЯ РЕМЕННАЯ ПЕРЕДАЧА, содержащая ведущий и ведомый шкивы и охватывающий их зубчатый ремень, о т л н ч а ю щ а я с я тем, что, с целью повышения надежности работы путем устранения сползания ремня за счет взаимного уравновешивания осевых сил, возникающих на боковых сторонах зубьев, соседние зубья ремня и каждого шкива расположены друг к другу под острым углом, не превышающим угол трения скольжения для пары материалов шкив-ремень. с S L 70 70 1232882 * Изобретение относится к машиножение. Число зубьев на ремне должно быть четным. На ведущем и ведомом строению и может быть использовано шкивах 1 и 2 выполняются трапецеиво всех отраслях промьшшенности для дальные впадины, взаимодействующие преобразования скоростей и крутящих 5 с трапецеидальными зубьями на ремне. моментов. Для обеспечения постоянства шага Цель изобретения - повышение наэлементов зацепления ремень армируетдежности работы путем устранения ся стальными канатиками 5, сплетенсползания ремня за счет взаимного ными, например, из тонкой высокопрочуравновешивания осевых сил, возникаю10 ной стальной латунированной проволощих на боковых сторонах зубьев. ки (фиг.З). На фиг.1 изображена передача, общий вид; на фиг.2 - вид А на фиг.1; Передача работает следующим образом. на фиг.З - разрез Б-Б на фиг.2. Передача содержит ведущий 1 и ведомый 2 шкивы, бесконечный ремень 3 (5 Нагрузка, приложенная к ветвям с косыми трапецеидальными зубьями 4. ремня, распределяется по дуге обхваКаждые два соседних зуба образуют • та на ряд зубьев. Осевые силы, возмежду собой равные углы наклона с , р никающие на боковых сторонах зубьев, величина которых выбирается в предев результате малых углов наклона их лах 2 - 6 . Незначительный наклон 20 незначительны, направлены в различзубьев исключает скольжение ремня ные стороны, а поэтому взаимно ураввдоль образующих на их боковй стоновешиваются, что исключает сползароне, т.е. обеспечивает самотормоние ремня со шкивов. Фиг.] ї232882 Вид А Б-Б Фигі Фиг.Ъ Редактор Н.Яцола Составитель О.Климов Техред И.Попович Корректор Г.Решетник Заказ 2753/37 Тираж 880 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие,г.Ужгород,ул.Проектная,4
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed belt transmission
Автори англійськоюTurmenko Anatolii Ivanovych
Назва патенту російськоюЗубчатая ременная передача
Автори російськоюТурменко Анатолий Иванович
МПК / Мітки
МПК: F16H 7/02
Мітки: передача, зубчаста, пасова
