Пристрій управління режимом горіння електричної дуги з урахуванням коефіцієнта взаємної кореляції між струмом і напругою електричної дуги

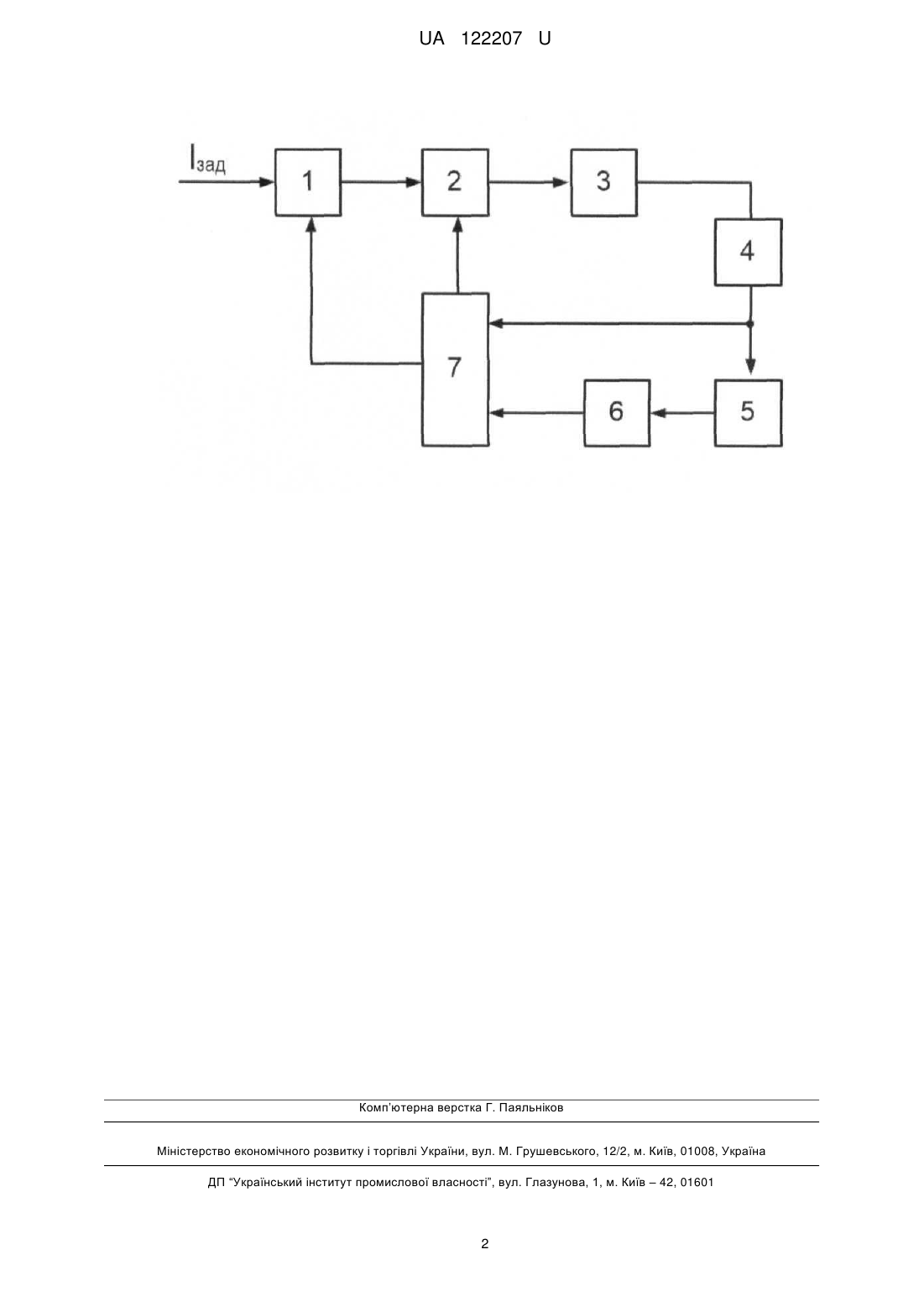

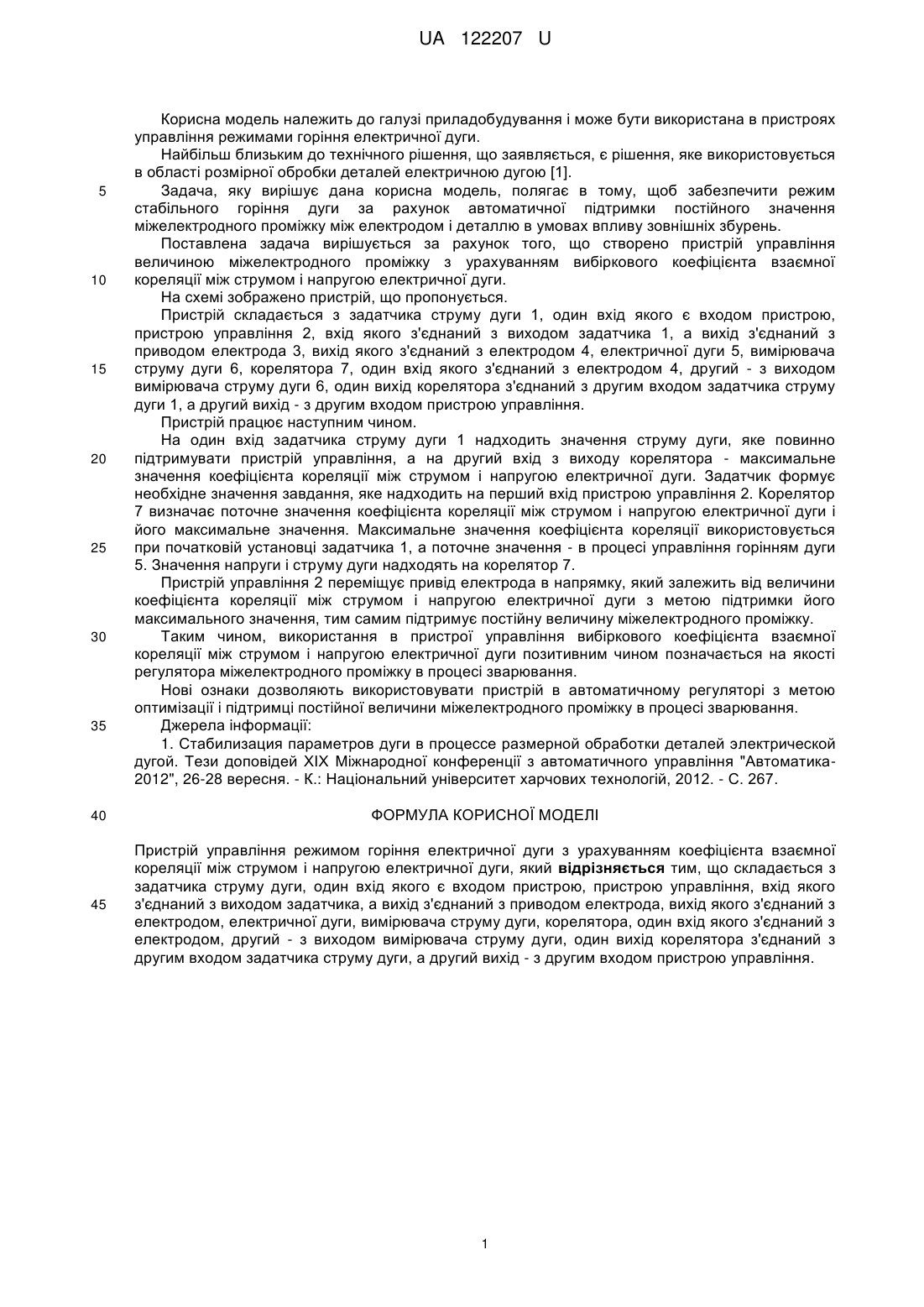

Реферат: Пристрій управління режимом горіння електричної дуги з урахуванням коефіцієнта взаємної кореляції між струмом і напругою електричної дуги складається з задатчика струму дуги, один вхід якого є входом пристрою, пристрою управління, вхід якого з'єднаний з виходом задатчика, а вихід з'єднаний з приводом електрода, вихід якого з'єднаний з електродом, електричної дуги, вимірювача струму дуги, корелятора, один вхід якого з'єднаний з електродом, другий - з виходом вимірювача струму дуги, один вихід корелятора з'єднаний з другим входом задатчика струму дуги, а другий вихід - з другим входом пристрою управління. UA 122207 U (54) ПРИСТРІЙ УПРАВЛІННЯ РЕЖИМОМ ГОРІННЯ ЕЛЕКТРИЧНОЇ ДУГИ З УРАХУВАННЯМ КОЕФІЦІЄНТА ВЗАЄМНОЇ КОРЕЛЯЦІЇ МІЖ СТРУМОМ І НАПРУГОЮ ЕЛЕКТРИЧНОЇ ДУГИ UA 122207 U UA 122207 U 5 10 15 20 25 30 35 Корисна модель належить до галузі приладобудування і може бути використана в пристроях управління режимами горіння електричної дуги. Найбільш близьким до технічного рішення, що заявляється, є рішення, яке використовується в області розмірної обробки деталей електричною дугою [1]. Задача, яку вирішує дана корисна модель, полягає в тому, щоб забезпечити режим стабільного горіння дуги за рахунок автоматичної підтримки постійного значення міжелектродного проміжку між електродом і деталлю в умовах впливу зовнішніх збурень. Поставлена задача вирішується за рахунок того, що створено пристрій управління величиною міжелектродного проміжку з урахуванням вибіркового коефіцієнта взаємної кореляції між струмом і напругою електричної дуги. На схемі зображено пристрій, що пропонується. Пристрій складається з задатчика струму дуги 1, один вхід якого є входом пристрою, пристрою управління 2, вхід якого з'єднаний з виходом задатчика 1, а вихід з'єднаний з приводом електрода 3, вихід якого з'єднаний з електродом 4, електричної дуги 5, вимірювача струму дуги 6, корелятора 7, один вхід якого з'єднаний з електродом 4, другий - з виходом вимірювача струму дуги 6, один вихід корелятора з'єднаний з другим входом задатчика струму дуги 1, а другий вихід - з другим входом пристрою управління. Пристрій працює наступним чином. На один вхід задатчика струму дуги 1 надходить значення струму дуги, яке повинно підтримувати пристрій управління, а на другий вхід з виходу корелятора - максимальне значення коефіцієнта кореляції між струмом і напругою електричної дуги. Задатчик формує необхідне значення завдання, яке надходить на перший вхід пристрою управління 2. Корелятор 7 визначає поточне значення коефіцієнта кореляції між струмом і напругою електричної дуги і його максимальне значення. Максимальне значення коефіцієнта кореляції використовується при початковій установці задатчика 1, а поточне значення - в процесі управління горінням дуги 5. Значення напруги і струму дуги надходять на корелятор 7. Пристрій управління 2 переміщує привід електрода в напрямку, який залежить від величини коефіцієнта кореляції між струмом і напругою електричної дуги з метою підтримки його максимального значення, тим самим підтримує постійну величину міжелектродного проміжку. Таким чином, використання в пристрої управління вибіркового коефіцієнта взаємної кореляції між струмом і напругою електричної дуги позитивним чином позначається на якості регулятора міжелектродного проміжку в процесі зварювання. Нові ознаки дозволяють використовувати пристрій в автоматичному регуляторі з метою оптимізації і підтримці постійної величини міжелектродного проміжку в процесі зварювання. Джерела інформації: 1. Стабилизация параметров дуги в процессе размерной обработки деталей электрической дугой. Тези доповідей XIX Міжнародної конференції з автоматичного управління "Автоматика2012", 26-28 вересня. - К.: Національний університет харчових технологій, 2012. - С. 267. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій управління режимом горіння електричної дуги з урахуванням коефіцієнта взаємної кореляції між струмом і напругою електричної дуги, який відрізняється тим, що складається з задатчика струму дуги, один вхід якого є входом пристрою, пристрою управління, вхід якого з'єднаний з виходом задатчика, а вихід з'єднаний з приводом електрода, вихід якого з'єднаний з електродом, електричної дуги, вимірювача струму дуги, корелятора, один вхід якого з'єднаний з електродом, другий - з виходом вимірювача струму дуги, один вихід корелятора з'єднаний з другим входом задатчика струму дуги, а другий вихід - з другим входом пристрою управління. 1 UA 122207 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
