Пристрій керування режимами роботи шахтних гідроакумулюючих електростанцій (гаес)

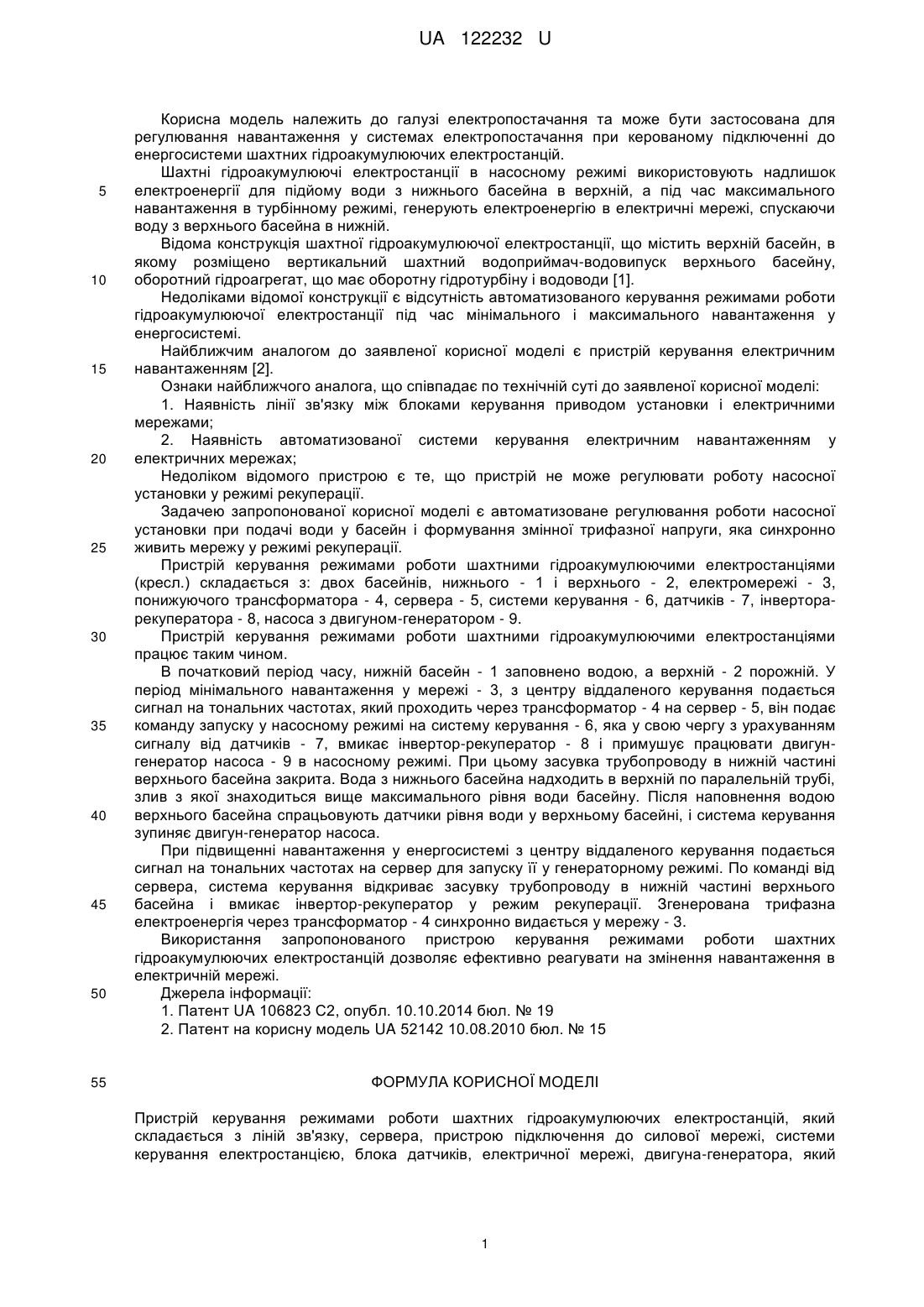

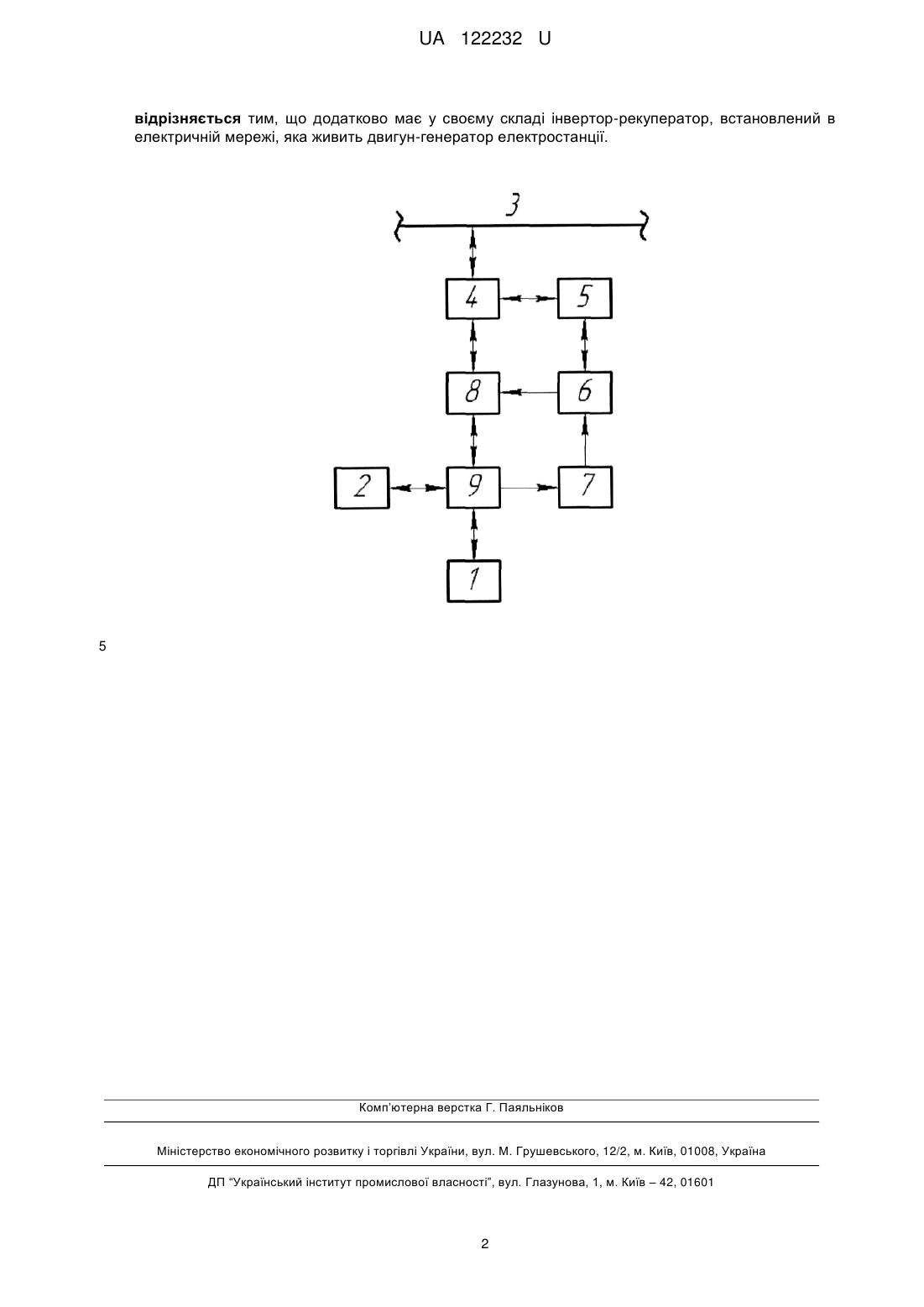

Реферат: Пристрій керування режимами роботи шахтних гідроакумулюючих електростанцій складається з ліній зв'язку, сервера, пристрою підключення до силової мережі, системи керування електростанцією, блока датчиків, електричної мережі, двигуна-генератора. Додатково має у своєму складі інвертор-рекуператор, встановлений в електричній мережі, яка живить двигунгенератор електростанції. UA 122232 U (12) UA 122232 U UA 122232 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електропостачання та може бути застосована для регулювання навантаження у системах електропостачання при керованому підключенні до енергосистеми шахтних гідроакумулюючих електростанцій. Шахтні гідроакумулюючі електростанції в насосному режимі використовують надлишок електроенергії для підйому води з нижнього басейна в верхній, а під час максимального навантаження в турбінному режимі, генерують електроенергію в електричні мережі, спускаючи воду з верхнього басейна в нижній. Відома конструкція шахтної гідроакумулюючої електростанції, що містить верхній басейн, в якому розміщено вертикальний шахтний водоприймач-водовипуск верхнього басейну, оборотний гідроагрегат, що має оборотну гідротурбіну і водоводи [1]. Недоліками відомої конструкції є відсутність автоматизованого керування режимами роботи гідроакумулюючої електростанції під час мінімального і максимального навантаження у енергосистемі. Найближчим аналогом до заявленої корисної моделі є пристрій керування електричним навантаженням [2]. Ознаки найближчого аналога, що співпадає по технічній суті до заявленої корисної моделі: 1. Наявність лінії зв'язку між блоками керування приводом установки і електричними мережами; 2. Наявність автоматизованої системи керування електричним навантаженням у електричних мережах; Недоліком відомого пристрою є те, що пристрій не може регулювати роботу насосної установки у режимі рекуперації. Задачею запропонованої корисної моделі є автоматизоване регулювання роботи насосної установки при подачі води у басейн і формування змінної трифазної напруги, яка синхронно живить мережу у режимі рекуперації. Пристрій керування режимами роботи шахтними гідроакумулюючими електростанціями (кресл.) складається з: двох басейнів, нижнього - 1 і верхнього - 2, електромережі - 3, понижуючого трансформатора - 4, сервера - 5, системи керування - 6, датчиків - 7, інверторарекуператора - 8, насоса з двигуном-генератором - 9. Пристрій керування режимами роботи шахтними гідроакумулюючими електростанціями працює таким чином. В початковий період часу, нижній басейн - 1 заповнено водою, а верхній - 2 порожній. У період мінімального навантаження у мережі - 3, з центру віддаленого керування подається сигнал на тональних частотах, який проходить через трансформатор - 4 на сервер - 5, він подає команду запуску у насосному режимі на систему керування - 6, яка у свою чергу з урахуванням сигналу від датчиків - 7, вмикає інвертор-рекуператор - 8 і примушує працювати двигунгенератор насоса - 9 в насосному режимі. При цьому засувка трубопроводу в нижній частині верхнього басейна закрита. Вода з нижнього басейна надходить в верхній по паралельній трубі, злив з якої знаходиться вище максимального рівня води басейну. Після наповнення водою верхнього басейна спрацьовують датчики рівня води у верхньому басейні, і система керування зупиняє двигун-генератор насоса. При підвищенні навантаження у енергосистемі з центру віддаленого керування подається сигнал на тональних частотах на сервер для запуску її у генераторному режимі. По команді від сервера, система керування відкриває засувку трубопроводу в нижній частині верхнього басейна і вмикає інвертор-рекуператор у режим рекуперації. Згенерована трифазна електроенергія через трансформатор - 4 синхронно видається у мережу - 3. Використання запропонованого пристрою керування режимами роботи шахтних гідроакумулюючих електростанцій дозволяє ефективно реагувати на змінення навантаження в електричній мережі. Джерела інформації: 1. Патент UA 106823 С2, опубл. 10.10.2014 бюл. № 19 2. Патент на корисну модель UA 52142 10.08.2010 бюл. № 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій керування режимами роботи шахтних гідроакумулюючих електростанцій, який складається з ліній зв'язку, сервера, пристрою підключення до силової мережі, системи керування електростанцією, блока датчиків, електричної мережі, двигуна-генератора, який 1 UA 122232 U відрізняється тим, що додатково має у своєму складі інвертор-рекуператор, встановлений в електричній мережі, яка живить двигун-генератор електростанції. 5 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
