Пристрій для закріплення каната зі штифтовими інтендорами

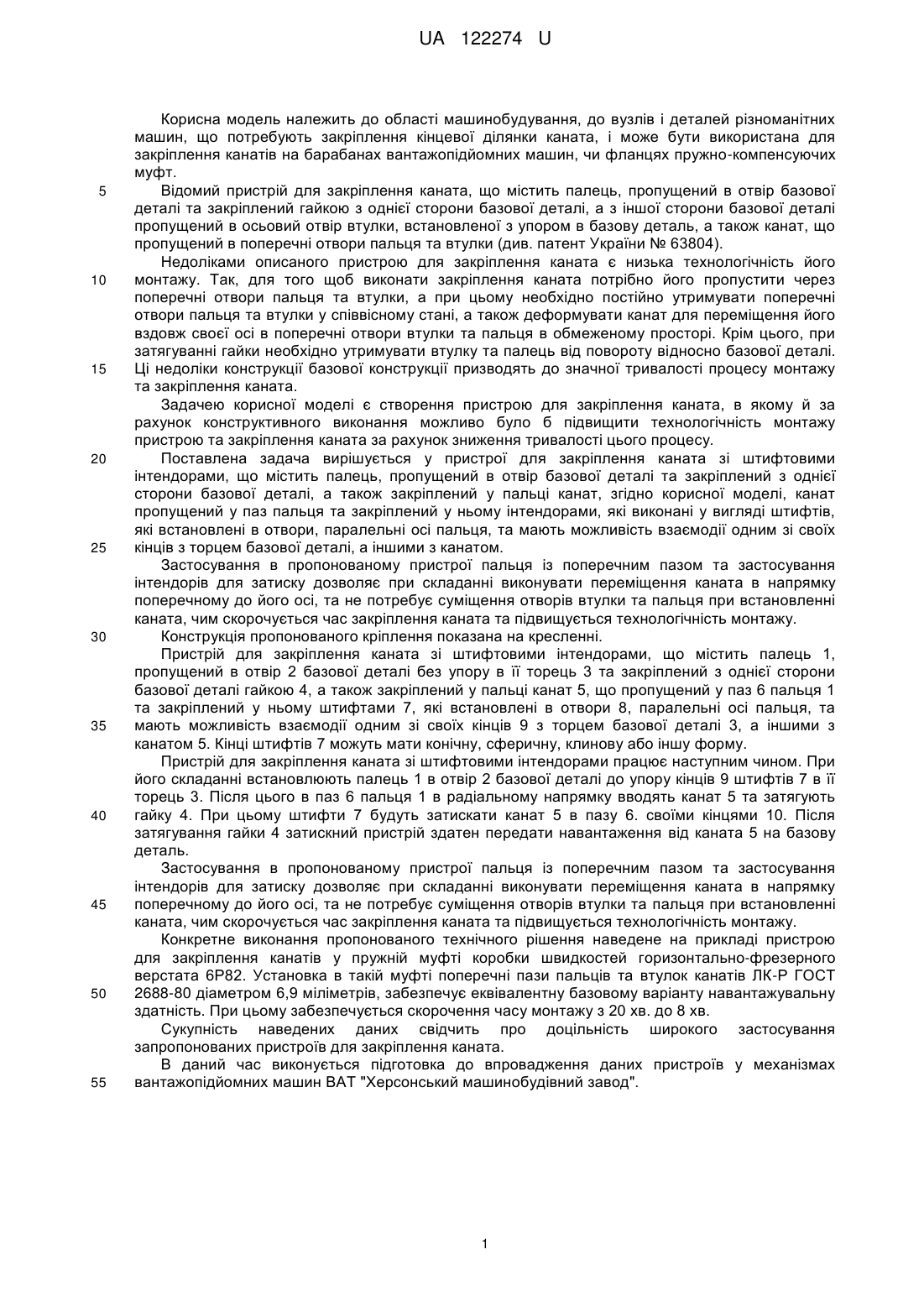

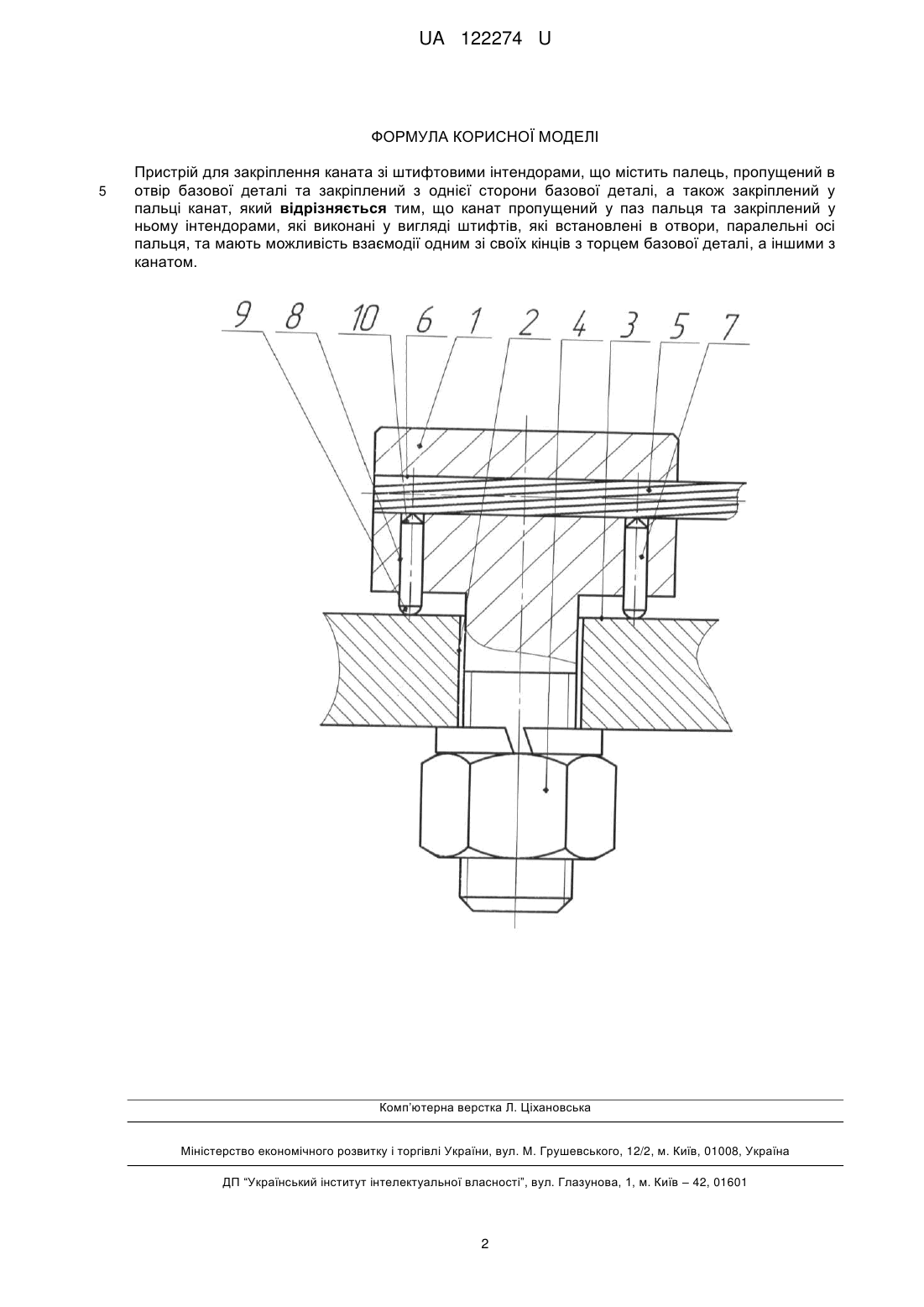

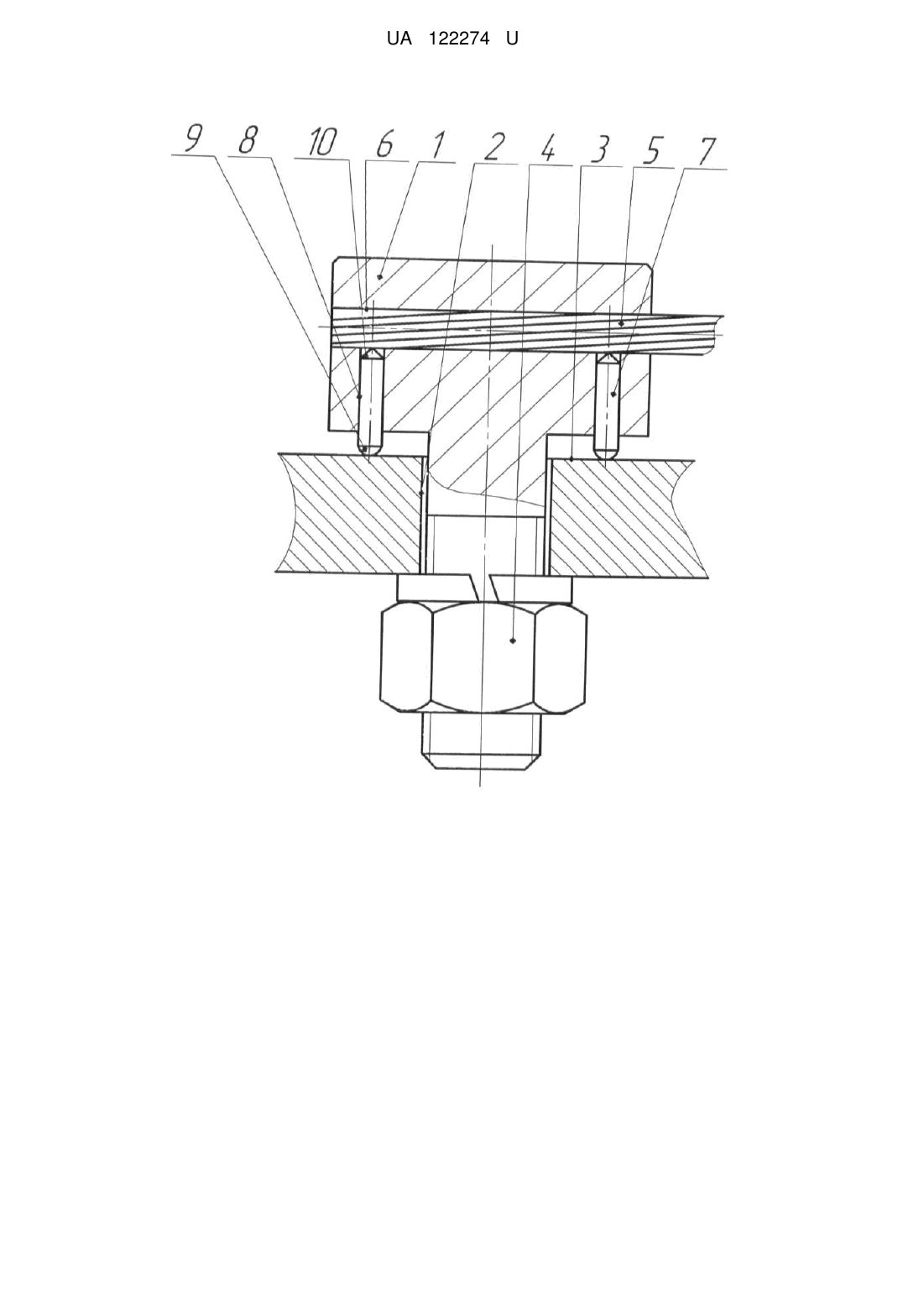

Реферат: Пристрій для закріплення каната зі штифтовими інтендорами має палець, пропущений в отвір базової деталі та закріплений з однієї сторони базової деталі, а також закріплений у пальці канат. Канат пропущений у паз пальця та закріплений у ньому інтендорами, які виконані у вигляді штифтів, які встановлені в отвори, паралельні осі пальця, та мають можливість взаємодії одним зі своїх кінців з торцем базової деталі, а іншими з канатом. UA 122274 U (54) ПРИСТРІЙ ДЛЯ ЗАКРІПЛЕННЯ КАНАТА ЗІ ШТИФТОВИМИ ІНТЕНДОРАМИ UA 122274 U UA 122274 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області машинобудування, до вузлів і деталей різноманітних машин, що потребують закріплення кінцевої ділянки каната, і може бути використана для закріплення канатів на барабанах вантажопідйомних машин, чи фланцях пружно-компенсуючих муфт. Відомий пристрій для закріплення каната, що містить палець, пропущений в отвір базової деталі та закріплений гайкою з однієї сторони базової деталі, а з іншої сторони базової деталі пропущений в осьовий отвір втулки, встановленої з упором в базову деталь, а також канат, що пропущений в поперечні отвори пальця та втулки (див. патент України № 63804). Недоліками описаного пристрою для закріплення каната є низька технологічність його монтажу. Так, для того щоб виконати закріплення каната потрібно його пропустити через поперечні отвори пальця та втулки, а при цьому необхідно постійно утримувати поперечні отвори пальця та втулки у співвісному стані, а також деформувати канат для переміщення його вздовж своєї осі в поперечні отвори втулки та пальця в обмеженому просторі. Крім цього, при затягуванні гайки необхідно утримувати втулку та палець від повороту відносно базової деталі. Ці недоліки конструкції базової конструкції призводять до значної тривалості процесу монтажу та закріплення каната. Задачею корисної моделі є створення пристрою для закріплення каната, в якому й за рахунок конструктивного виконання можливо було б підвищити технологічність монтажу пристрою та закріплення каната за рахунок зниження тривалості цього процесу. Поставлена задача вирішується у пристрої для закріплення каната зі штифтовими інтендорами, що містить палець, пропущений в отвір базової деталі та закріплений з однієї сторони базової деталі, а також закріплений у пальці канат, згідно корисної моделі, канат пропущений у паз пальця та закріплений у ньому інтендорами, які виконані у вигляді штифтів, які встановлені в отвори, паралельні осі пальця, та мають можливість взаємодії одним зі своїх кінців з торцем базової деталі, а іншими з канатом. Застосування в пропонованому пристрої пальця із поперечним пазом та застосування інтендорів для затиску дозволяє при складанні виконувати переміщення каната в напрямку поперечному до його осі, та не потребує суміщення отворів втулки та пальця при встановленні каната, чим скорочується час закріплення каната та підвищується технологічність монтажу. Конструкція пропонованого кріплення показана на кресленні. Пристрій для закріплення каната зі штифтовими інтендорами, що містить палець 1, пропущений в отвір 2 базової деталі без упору в її торець 3 та закріплений з однієї сторони базової деталі гайкою 4, а також закріплений у пальці канат 5, що пропущений у паз 6 пальця 1 та закріплений у ньому штифтами 7, які встановлені в отвори 8, паралельні осі пальця, та мають можливість взаємодії одним зі своїх кінців 9 з торцем базової деталі 3, а іншими з канатом 5. Кінці штифтів 7 можуть мати конічну, сферичну, клинову або іншу форму. Пристрій для закріплення каната зі штифтовими інтендорами працює наступним чином. При його складанні встановлюють палець 1 в отвір 2 базової деталі до упору кінців 9 штифтів 7 в її торець 3. Після цього в паз 6 пальця 1 в радіальному напрямку вводять канат 5 та затягують гайку 4. При цьому штифти 7 будуть затискати канат 5 в пазу 6. своїми кінцями 10. Після затягування гайки 4 затискний пристрій здатен передати навантаження від каната 5 на базову деталь. Застосування в пропонованому пристрої пальця із поперечним пазом та застосування інтендорів для затиску дозволяє при складанні виконувати переміщення каната в напрямку поперечному до його осі, та не потребує суміщення отворів втулки та пальця при встановленні каната, чим скорочується час закріплення каната та підвищується технологічність монтажу. Конкретне виконання пропонованого технічного рішення наведене на прикладі пристрою для закріплення канатів у пружній муфті коробки швидкостей горизонтально-фрезерного верстата 6Р82. Установка в такій муфті поперечні пази пальців та втулок канатів ЛК-Р ГОСТ 2688-80 діаметром 6,9 міліметрів, забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому забезпечується скорочення часу монтажу з 20 хв. до 8 хв. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих пристроїв для закріплення каната. В даний час виконується підготовка до впровадження даних пристроїв у механізмах вантажопідйомних машин ВАТ "Херсонський машинобудівний завод". 1 UA 122274 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для закріплення каната зі штифтовими інтендорами, що містить палець, пропущений в отвір базової деталі та закріплений з однієї сторони базової деталі, а також закріплений у пальці канат, який відрізняється тим, що канат пропущений у паз пальця та закріплений у ньому інтендорами, які виконані у вигляді штифтів, які встановлені в отвори, паралельні осі пальця, та мають можливість взаємодії одним зі своїх кінців з торцем базової деталі, а іншими з канатом. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
