Пристрій для закріплення каната

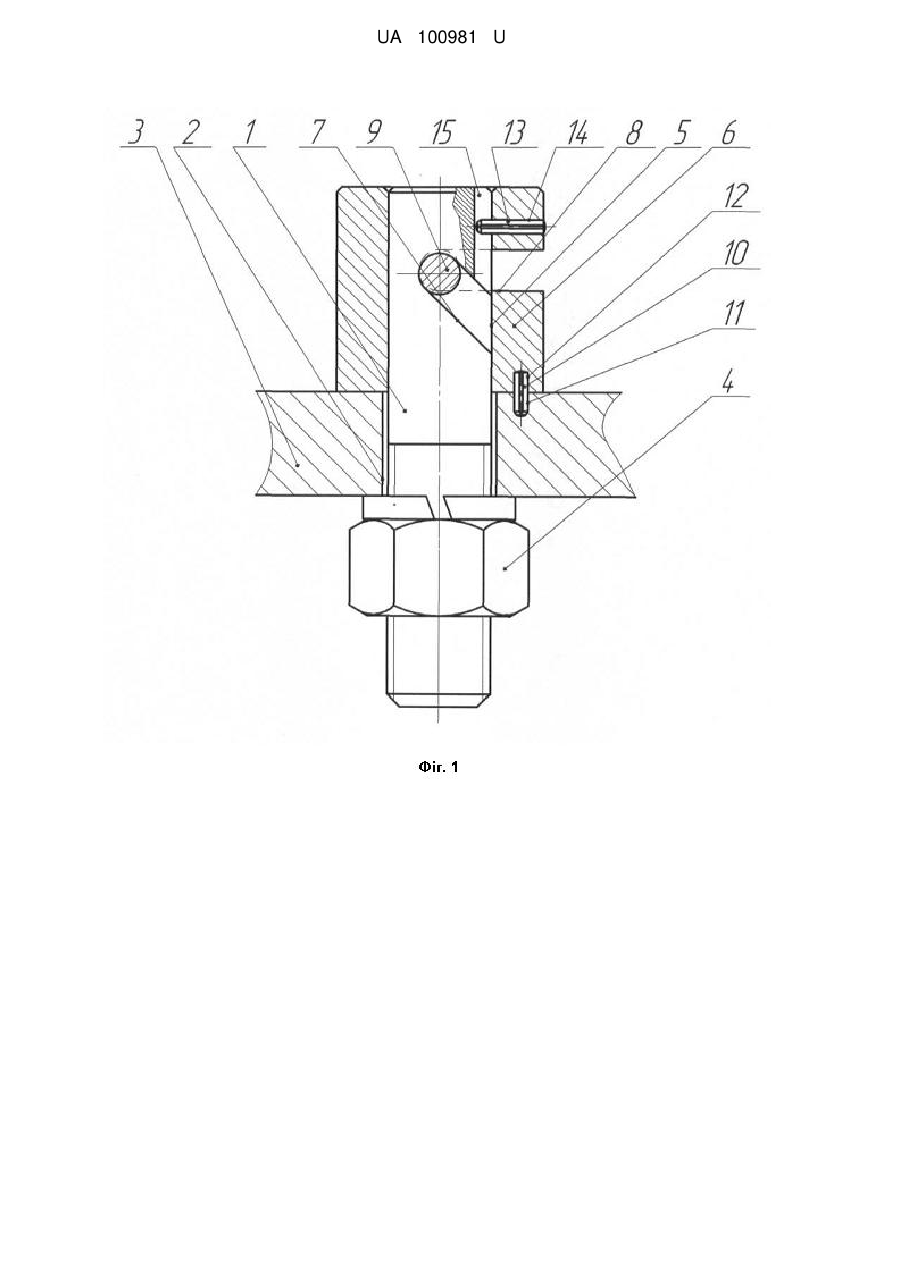

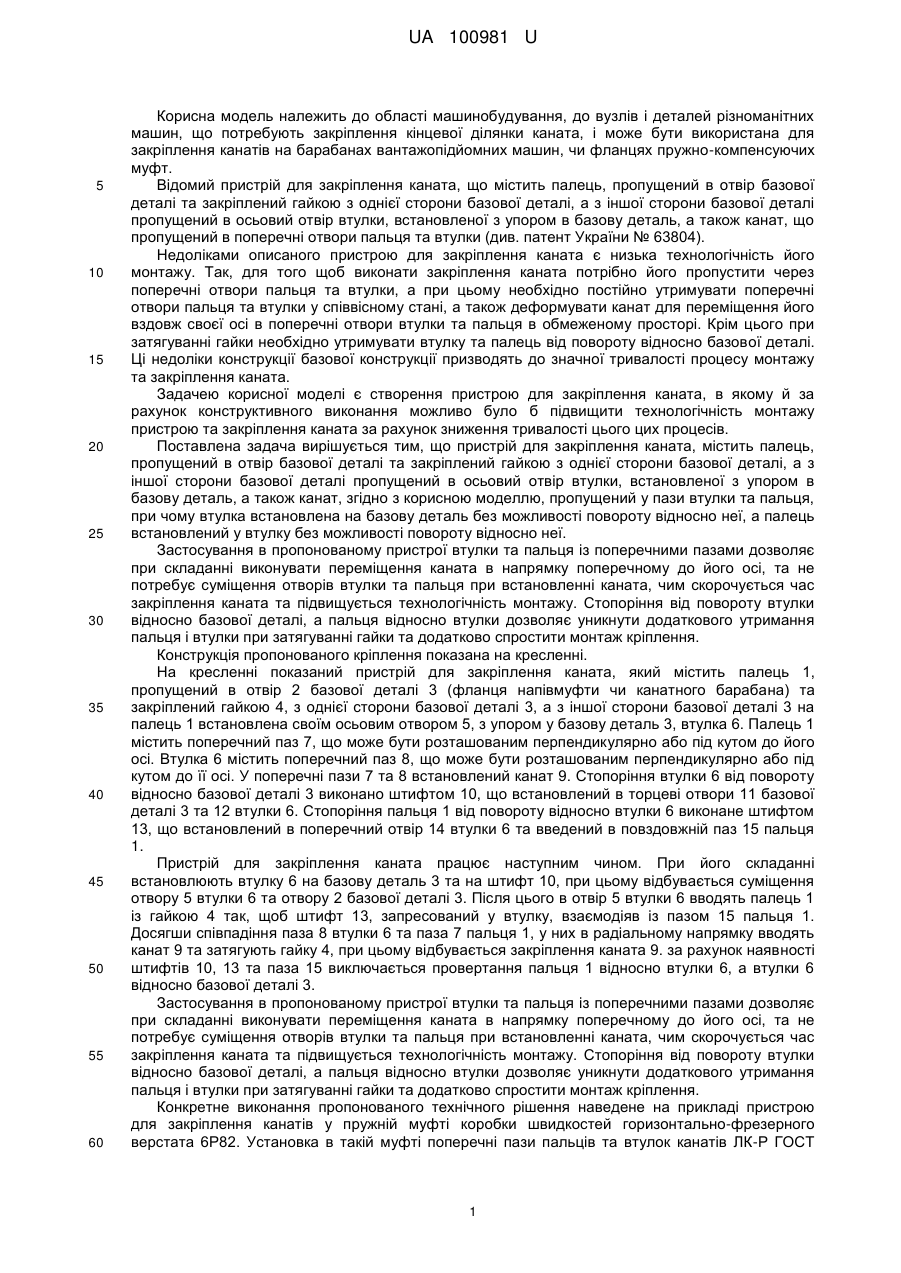

Реферат: UA 100981 U UA 100981 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області машинобудування, до вузлів і деталей різноманітних машин, що потребують закріплення кінцевої ділянки каната, і може бути використана для закріплення канатів на барабанах вантажопідйомних машин, чи фланцях пружно-компенсуючих муфт. Відомий пристрій для закріплення каната, що містить палець, пропущений в отвір базової деталі та закріплений гайкою з однієї сторони базової деталі, а з іншої сторони базової деталі пропущений в осьовий отвір втулки, встановленої з упором в базову деталь, а також канат, що пропущений в поперечні отвори пальця та втулки (див. патент України № 63804). Недоліками описаного пристрою для закріплення каната є низька технологічність його монтажу. Так, для того щоб виконати закріплення каната потрібно його пропустити через поперечні отвори пальця та втулки, а при цьому необхідно постійно утримувати поперечні отвори пальця та втулки у співвісному стані, а також деформувати канат для переміщення його вздовж своєї осі в поперечні отвори втулки та пальця в обмеженому просторі. Крім цього при затягуванні гайки необхідно утримувати втулку та палець від повороту відносно базової деталі. Ці недоліки конструкції базової конструкції призводять до значної тривалості процесу монтажу та закріплення каната. Задачею корисної моделі є створення пристрою для закріплення каната, в якому й за рахунок конструктивного виконання можливо було б підвищити технологічність монтажу пристрою та закріплення каната за рахунок зниження тривалості цього цих процесів. Поставлена задача вирішується тим, що пристрій для закріплення каната, містить палець, пропущений в отвір базової деталі та закріплений гайкою з однієї сторони базової деталі, а з іншої сторони базової деталі пропущений в осьовий отвір втулки, встановленої з упором в базову деталь, а також канат, згідно з корисною моделлю, пропущений у пази втулки та пальця, при чому втулка встановлена на базову деталь без можливості повороту відносно неї, а палець встановлений у втулку без можливості повороту відносно неї. Застосування в пропонованому пристрої втулки та пальця із поперечними пазами дозволяє при складанні виконувати переміщення каната в напрямку поперечному до його осі, та не потребує суміщення отворів втулки та пальця при встановленні каната, чим скорочується час закріплення каната та підвищується технологічність монтажу. Стопоріння від повороту втулки відносно базової деталі, а пальця відносно втулки дозволяє уникнути додаткового утримання пальця і втулки при затягуванні гайки та додатково спростити монтаж кріплення. Конструкція пропонованого кріплення показана на кресленні. На кресленні показаний пристрій для закріплення каната, який містить палець 1, пропущений в отвір 2 базової деталі 3 (фланця напівмуфти чи канатного барабана) та закріплений гайкою 4, з однієї сторони базової деталі 3, а з іншої сторони базової деталі 3 на палець 1 встановлена своїм осьовим отвором 5, з упором у базову деталь 3, втулка 6. Палець 1 містить поперечний паз 7, що може бути розташованим перпендикулярно або під кутом до його осі. Втулка 6 містить поперечний паз 8, що може бути розташованим перпендикулярно або під кутом до її осі. У поперечні пази 7 та 8 встановлений канат 9. Стопоріння втулки 6 від повороту відносно базової деталі 3 виконано штифтом 10, що встановлений в торцеві отвори 11 базової деталі 3 та 12 втулки 6. Стопоріння пальця 1 від повороту відносно втулки 6 виконане штифтом 13, що встановлений в поперечний отвір 14 втулки 6 та введений в повздовжній паз 15 пальця 1. Пристрій для закріплення каната працює наступним чином. При його складанні встановлюють втулку 6 на базову деталь 3 та на штифт 10, при цьому відбувається суміщення отвору 5 втулки 6 та отвору 2 базової деталі 3. Після цього в отвір 5 втулки 6 вводять палець 1 із гайкою 4 так, щоб штифт 13, запресований у втулку, взаємодіяв із пазом 15 пальця 1. Досягши співпадіння паза 8 втулки 6 та паза 7 пальця 1, у них в радіальному напрямку вводять канат 9 та затягують гайку 4, при цьому відбувається закріплення каната 9. за рахунок наявності штифтів 10, 13 та паза 15 виключається провертання пальця 1 відносно втулки 6, а втулки 6 відносно базової деталі 3. Застосування в пропонованому пристрої втулки та пальця із поперечними пазами дозволяє при складанні виконувати переміщення каната в напрямку поперечному до його осі, та не потребує суміщення отворів втулки та пальця при встановленні каната, чим скорочується час закріпленняканата та підвищується технологічність монтажу. Стопоріння від повороту втулки відносно базової деталі, а пальця відносно втулки дозволяє уникнути додаткового утримання пальця і втулки при затягуванні гайки та додатково спростити монтаж кріплення. Конкретне виконання пропонованого технічного рішення наведене на прикладі пристрою для закріплення канатів у пружній муфті коробки швидкостей горизонтально-фрезерного верстата 6Р82. Установка в такій муфті поперечні пази пальців та втулок канатів ЛК-Р ГОСТ 1 UA 100981 U 5 2688-80 діаметром 6,9 міліметрів, забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому забезпечується скорочення часу монтажу 3 20 хв. до 8 хв. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих пристроїв для закріплення каната. В даний час виконується підготовка до впровадження даних пристроїв у механізмах вантажопідйомних машин ВАТ "Херсонський машинобудівний завод". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для закріплення каната, що містить палець, пропущений в отвір базової деталі та закріплений гайкою з однієї сторони базової деталі, а з іншої її сторони базової деталі пропущений в осьовий отвір втулки, встановленої з упором в базову деталь, а також канат, який відрізняється тим, що канат пропущений у пази втулки та пальця, втулка встановлена на базову деталь без можливості повороту відносно неї, а палець встановлений у втулку без можливості повороту відносно неї. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
