Пристрій для закріплення каната з пласким інтендором

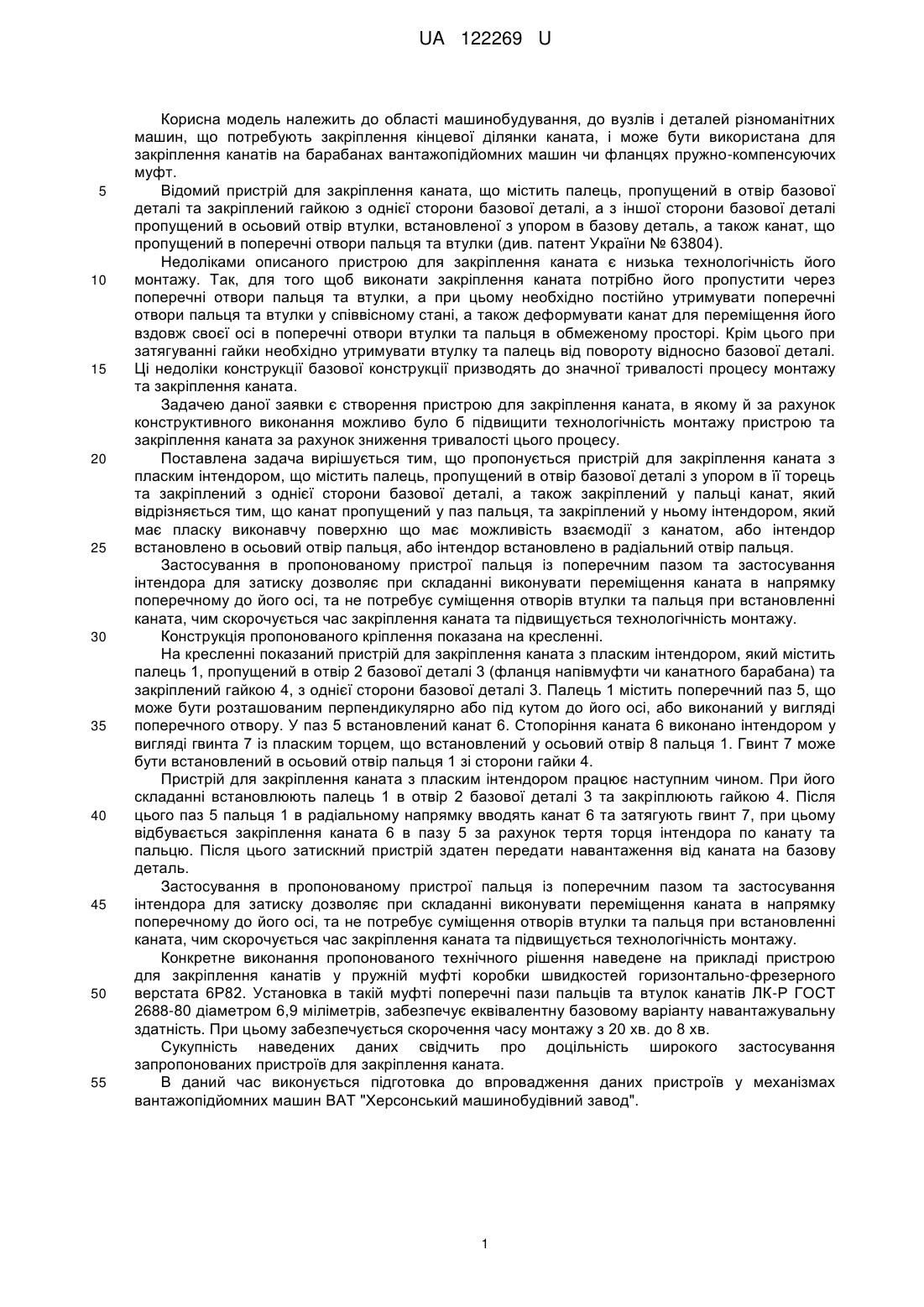

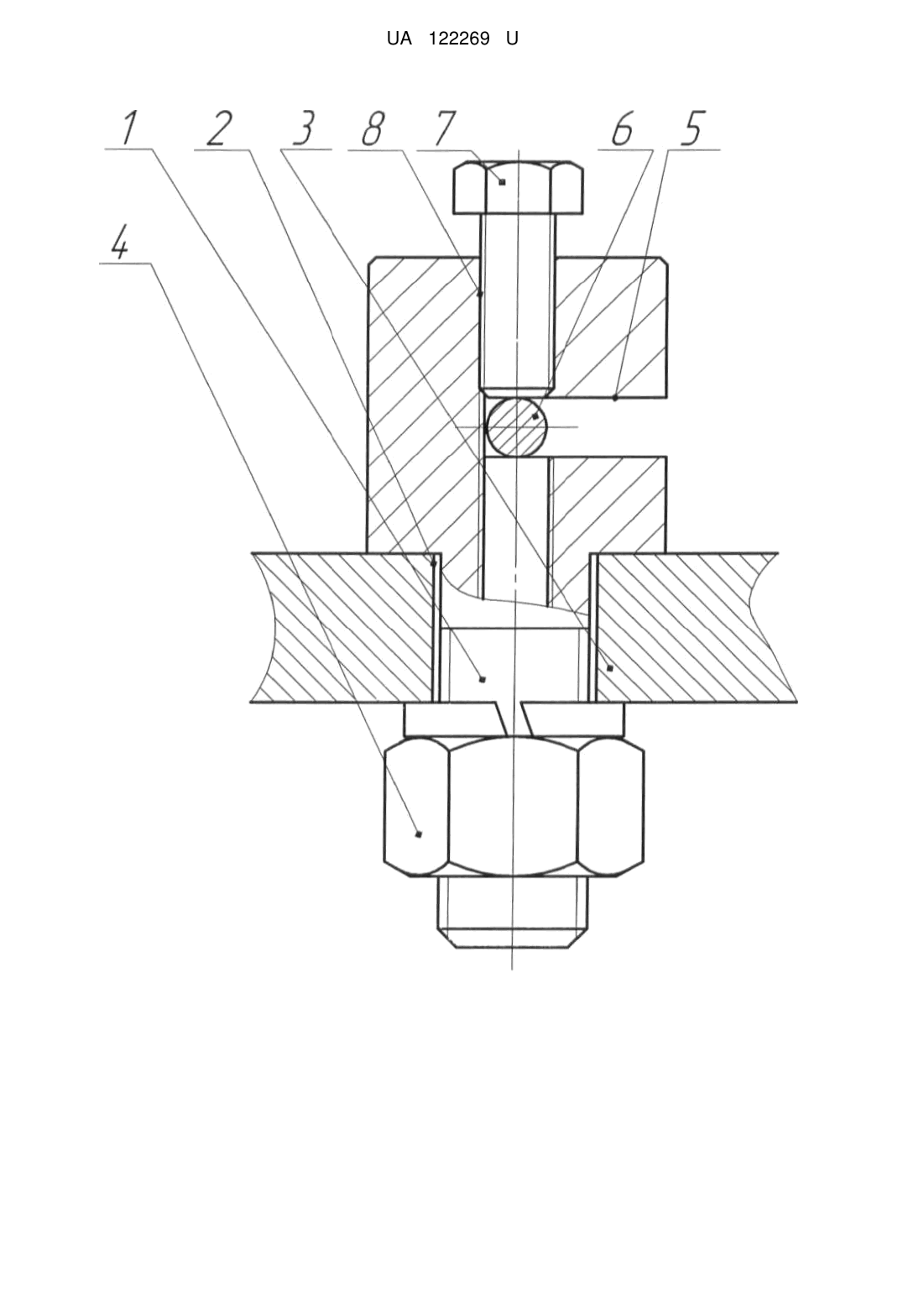

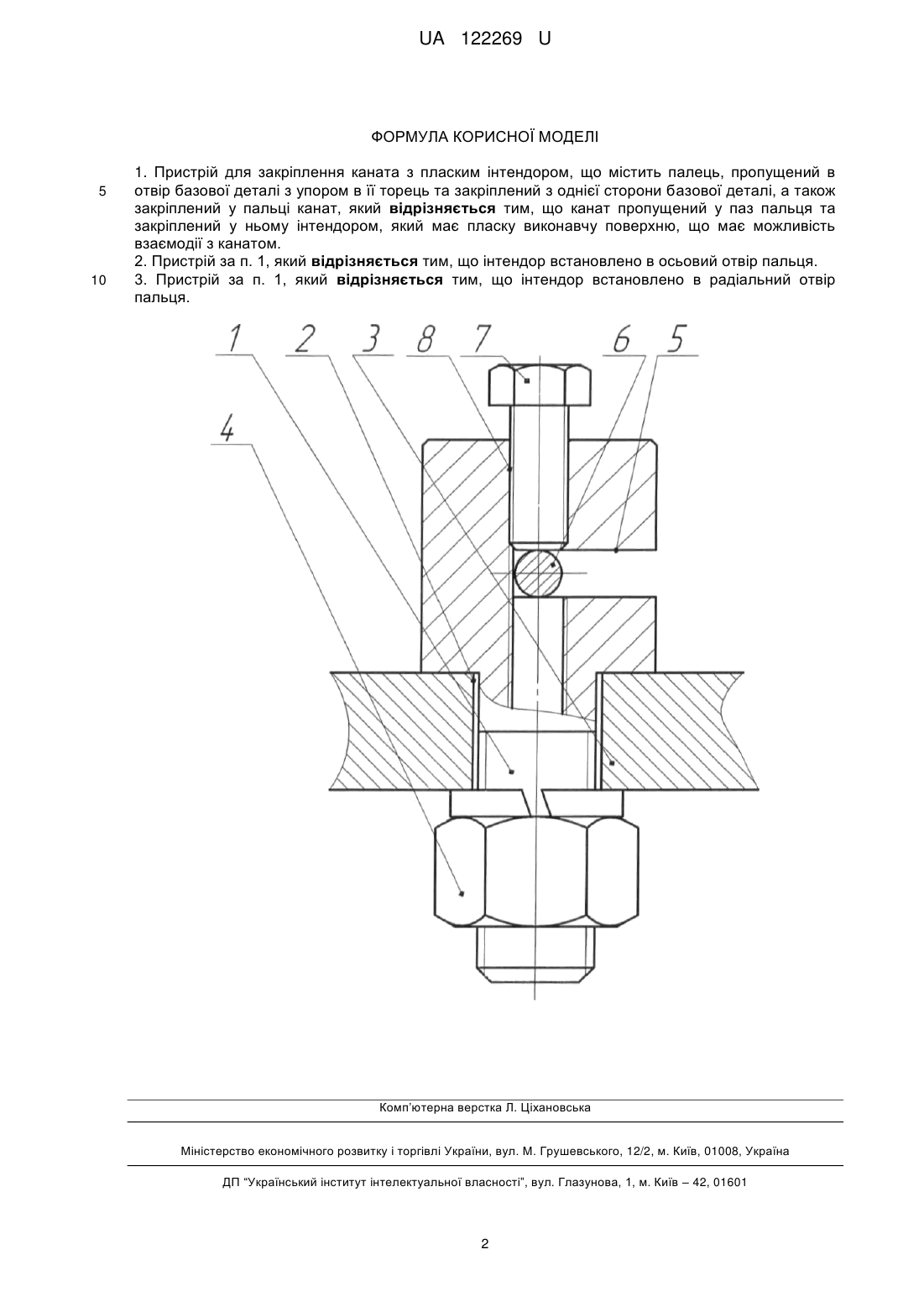

Реферат: Пристрій для закріплення каната з пласким інтендором містить палець, пропущений в отвір базової деталі з упором в її торець та закріплений з однієї сторони базової деталі, а також закріплений у пальці канат. Канат пропущений у паз пальця та закріплений у ньому інтендором, який має пласку виконавчу поверхню, що має можливість взаємодії з канатом. UA 122269 U (54) ПРИСТРІЙ ДЛЯ ЗАКРІПЛЕННЯ КАНАТА З ПЛАСКИМ ІНТЕНДОРОМ UA 122269 U UA 122269 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області машинобудування, до вузлів і деталей різноманітних машин, що потребують закріплення кінцевої ділянки каната, і може бути використана для закріплення канатів на барабанах вантажопідйомних машин чи фланцях пружно-компенсуючих муфт. Відомий пристрій для закріплення каната, що містить палець, пропущений в отвір базової деталі та закріплений гайкою з однієї сторони базової деталі, а з іншої сторони базової деталі пропущений в осьовий отвір втулки, встановленої з упором в базову деталь, а також канат, що пропущений в поперечні отвори пальця та втулки (див. патент України № 63804). Недоліками описаного пристрою для закріплення каната є низька технологічність його монтажу. Так, для того щоб виконати закріплення каната потрібно його пропустити через поперечні отвори пальця та втулки, а при цьому необхідно постійно утримувати поперечні отвори пальця та втулки у співвісному стані, а також деформувати канат для переміщення його вздовж своєї осі в поперечні отвори втулки та пальця в обмеженому просторі. Крім цього при затягуванні гайки необхідно утримувати втулку та палець від повороту відносно базової деталі. Ці недоліки конструкції базової конструкції призводять до значної тривалості процесу монтажу та закріплення каната. Задачею даної заявки є створення пристрою для закріплення каната, в якому й за рахунок конструктивного виконання можливо було б підвищити технологічність монтажу пристрою та закріплення каната за рахунок зниження тривалості цього процесу. Поставлена задача вирішується тим, що пропонується пристрій для закріплення каната з пласким інтендором, що містить палець, пропущений в отвір базової деталі з упором в її торець та закріплений з однієї сторони базової деталі, а також закріплений у пальці канат, який відрізняється тим, що канат пропущений у паз пальця, та закріплений у ньому інтендором, який має пласку виконавчу поверхню що має можливість взаємодії з канатом, або інтендор встановлено в осьовий отвір пальця, або інтендор встановлено в радіальний отвір пальця. Застосування в пропонованому пристрої пальця із поперечним пазом та застосування інтендора для затиску дозволяє при складанні виконувати переміщення каната в напрямку поперечному до його осі, та не потребує суміщення отворів втулки та пальця при встановленні каната, чим скорочується час закріплення каната та підвищується технологічність монтажу. Конструкція пропонованого кріплення показана на кресленні. На кресленні показаний пристрій для закріплення каната з пласким інтендором, який містить палець 1, пропущений в отвір 2 базової деталі 3 (фланця напівмуфти чи канатного барабана) та закріплений гайкою 4, з однієї сторони базової деталі 3. Палець 1 містить поперечний паз 5, що може бути розташованим перпендикулярно або під кутом до його осі, або виконаний у вигляді поперечного отвору. У паз 5 встановлений канат 6. Стопоріння каната 6 виконано інтендором у вигляді гвинта 7 із пласким торцем, що встановлений у осьовий отвір 8 пальця 1. Гвинт 7 може бути встановлений в осьовий отвір пальця 1 зі сторони гайки 4. Пристрій для закріплення каната з пласким інтендором працює наступним чином. При його складанні встановлюють палець 1 в отвір 2 базової деталі 3 та закріплюють гайкою 4. Після цього паз 5 пальця 1 в радіальному напрямку вводять канат 6 та затягують гвинт 7, при цьому відбувається закріплення каната 6 в пазу 5 за рахунок тертя торця інтендора по канату та пальцю. Після цього затискний пристрій здатен передати навантаження від каната на базову деталь. Застосування в пропонованому пристрої пальця із поперечним пазом та застосування інтендора для затиску дозволяє при складанні виконувати переміщення каната в напрямку поперечному до його осі, та не потребує суміщення отворів втулки та пальця при встановленні каната, чим скорочується час закріплення каната та підвищується технологічність монтажу. Конкретне виконання пропонованого технічного рішення наведене на прикладі пристрою для закріплення канатів у пружній муфті коробки швидкостей горизонтально-фрезерного верстата 6Р82. Установка в такій муфті поперечні пази пальців та втулок канатів ЛК-Р ГОСТ 2688-80 діаметром 6,9 міліметрів, забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому забезпечується скорочення часу монтажу з 20 хв. до 8 хв. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих пристроїв для закріплення каната. В даний час виконується підготовка до впровадження даних пристроїв у механізмах вантажопідйомних машин ВАТ "Херсонський машинобудівний завод". 1 UA 122269 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для закріплення каната з пласким інтендором, що містить палець, пропущений в отвір базової деталі з упором в її торець та закріплений з однієї сторони базової деталі, а також закріплений у пальці канат, який відрізняється тим, що канат пропущений у паз пальця та закріплений у ньому інтендором, який має пласку виконавчу поверхню, що має можливість взаємодії з канатом. 2. Пристрій за п. 1, який відрізняється тим, що інтендор встановлено в осьовий отвір пальця. 3. Пристрій за п. 1, який відрізняється тим, що інтендор встановлено в радіальний отвір пальця. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
