Гриф соколова

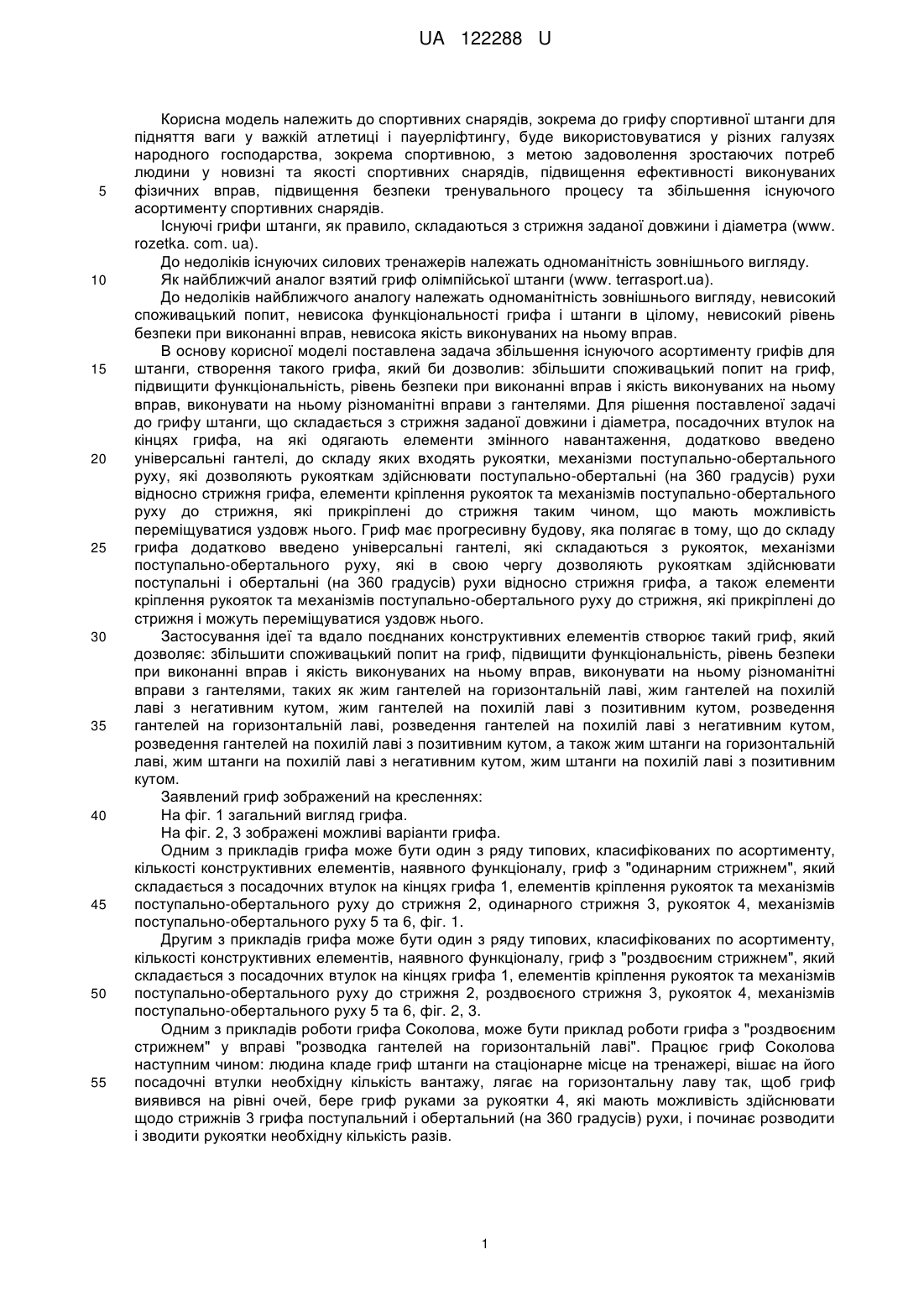

Реферат: UA 122288 U UA 122288 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до спортивних снарядів, зокрема до грифу спортивної штанги для підняття ваги у важкій атлетиці і пауерліфтингу, буде використовуватися у різних галузях народного господарства, зокрема спортивною, з метою задоволення зростаючих потреб людини у новизні та якості спортивних снарядів, підвищення ефективності виконуваних фізичних вправ, підвищення безпеки тренувального процесу та збільшення існуючого асортименту спортивних снарядів. Існуючі грифи штанги, як правило, складаються з стрижня заданої довжини і діаметра (www. rozetka. com. ua). До недоліків існуючих силових тренажерів належать одноманітність зовнішнього вигляду. Як найближчий аналог взятий гриф олімпійської штанги (www. terrasport.ua). До недоліків найближчого аналогу належать одноманітність зовнішнього вигляду, невисокий споживацький попит, невисока функціональності грифа і штанги в цілому, невисокий рівень безпеки при виконанні вправ, невисока якість виконуваних на ньому вправ. В основу корисної моделі поставлена задача збільшення існуючого асортименту грифів для штанги, створення такого грифа, який би дозволив: збільшити споживацький попит на гриф, підвищити функціональність, рівень безпеки при виконанні вправ і якість виконуваних на ньому вправ, виконувати на ньому різноманітні вправи з гантелями. Для рішення поставленої задачі до грифу штанги, що складається з стрижня заданої довжини і діаметра, посадочних втулок на кінцях грифа, на які одягають елементи змінного навантаження, додатково введено універсальні гантелі, до складу яких входять рукоятки, механізми поступально-обертального руху, які дозволяють рукояткам здійснювати поступально-обертальні (на 360 градусів) рухи відносно стрижня грифа, елементи кріплення рукояток та механізмів поступально-обертального руху до стрижня, які прикріплені до стрижня таким чином, що мають можливість переміщуватися уздовж нього. Гриф має прогресивну будову, яка полягає в тому, що до складу грифа додатково введено універсальні гантелі, які складаються з рукояток, механізми поступально-обертального руху, які в свою чергу дозволяють рукояткам здійснювати поступальні і обертальні (на 360 градусів) рухи відносно стрижня грифа, а також елементи кріплення рукояток та механізмів поступально-обертального руху до стрижня, які прикріплені до стрижня і можуть переміщуватися уздовж нього. Застосування ідеї та вдало поєднаних конструктивних елементів створює такий гриф, який дозволяє: збільшити споживацький попит на гриф, підвищити функціональність, рівень безпеки при виконанні вправ і якість виконуваних на ньому вправ, виконувати на ньому різноманітні вправи з гантелями, таких як жим гантелей на горизонтальній лаві, жим гантелей на похилій лаві з негативним кутом, жим гантелей на похилій лаві з позитивним кутом, розведення гантелей на горизонтальній лаві, розведення гантелей на похилій лаві з негативним кутом, розведення гантелей на похилій лаві з позитивним кутом, а також жим штанги на горизонтальній лаві, жим штанги на похилій лаві з негативним кутом, жим штанги на похилій лаві з позитивним кутом. Заявлений гриф зображений на кресленнях: На фіг. 1 загальний вигляд грифа. На фіг. 2, 3 зображені можливі варіанти грифа. Одним з прикладів грифа може бути один з ряду типових, класифікованих по асортименту, кількості конструктивних елементів, наявного функціоналу, гриф з "одинарним стрижнем", який складається з посадочних втулок на кінцях грифа 1, елементів кріплення рукояток та механізмів поступально-обертального руху до стрижня 2, одинарного стрижня 3, рукояток 4, механізмів поступально-обертального руху 5 та 6, фіг. 1. Другим з прикладів грифа може бути один з ряду типових, класифікованих по асортименту, кількості конструктивних елементів, наявного функціоналу, гриф з "роздвоєним стрижнем", який складається з посадочних втулок на кінцях грифа 1, елементів кріплення рукояток та механізмів поступально-обертального руху до стрижня 2, роздвоєного стрижня 3, рукояток 4, механізмів поступально-обертального руху 5 та 6, фіг. 2, 3. Одним з прикладів роботи грифа Соколова, може бути приклад роботи грифа з "роздвоєним стрижнем" у вправі "розводка гантелей на горизонтальній лаві". Працює гриф Соколова наступним чином: людина кладе гриф штанги на стаціонарне місце на тренажері, вішає на його посадочні втулки необхідну кількість вантажу, лягає на горизонтальну лаву так, щоб гриф виявився на рівні очей, бере гриф руками за рукоятки 4, які мають можливість здійснювати щодо стрижнів 3 грифа поступальний і обертальний (на 360 градусів) рухи, і починає розводити і зводити рукоятки необхідну кількість разів. 1 UA 122288 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Гриф штанги, що складається з одинарного стрижня заданої довжини і діаметра, посадочних втулок на кінцях грифа, на які одягають елементи змінного навантаження, який відрізняється тим, що додатково містить універсальні гантелі, до складу яких входять рукоятки, механізми поступально-обертального руху, які дозволяють рукояткам здійснювати поступально-обертальні рухи відносно стрижня грифа, елементи кріплення рукояток та механізмів поступальнообертального руху до стрижня, які прикріплені до стрижня таким чином, що мають можливість переміщуватися уздовж нього. 2. Гриф штанги за п. 1, який відрізняється тим, що стрижень має роздвоєну конструкцію, яка складається з двох паралельних стрижнів заданої довжини і діаметра, по яких переміщаються універсальні гантелі. 3. Гриф штанги за будь-яким з пп. 1, 2, який відрізняється тим, що елементи конструкції грифа виготовлені з будь-яких матеріалів і мають різні геометричні форми та розміри. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
