Силовий тренажер соколова

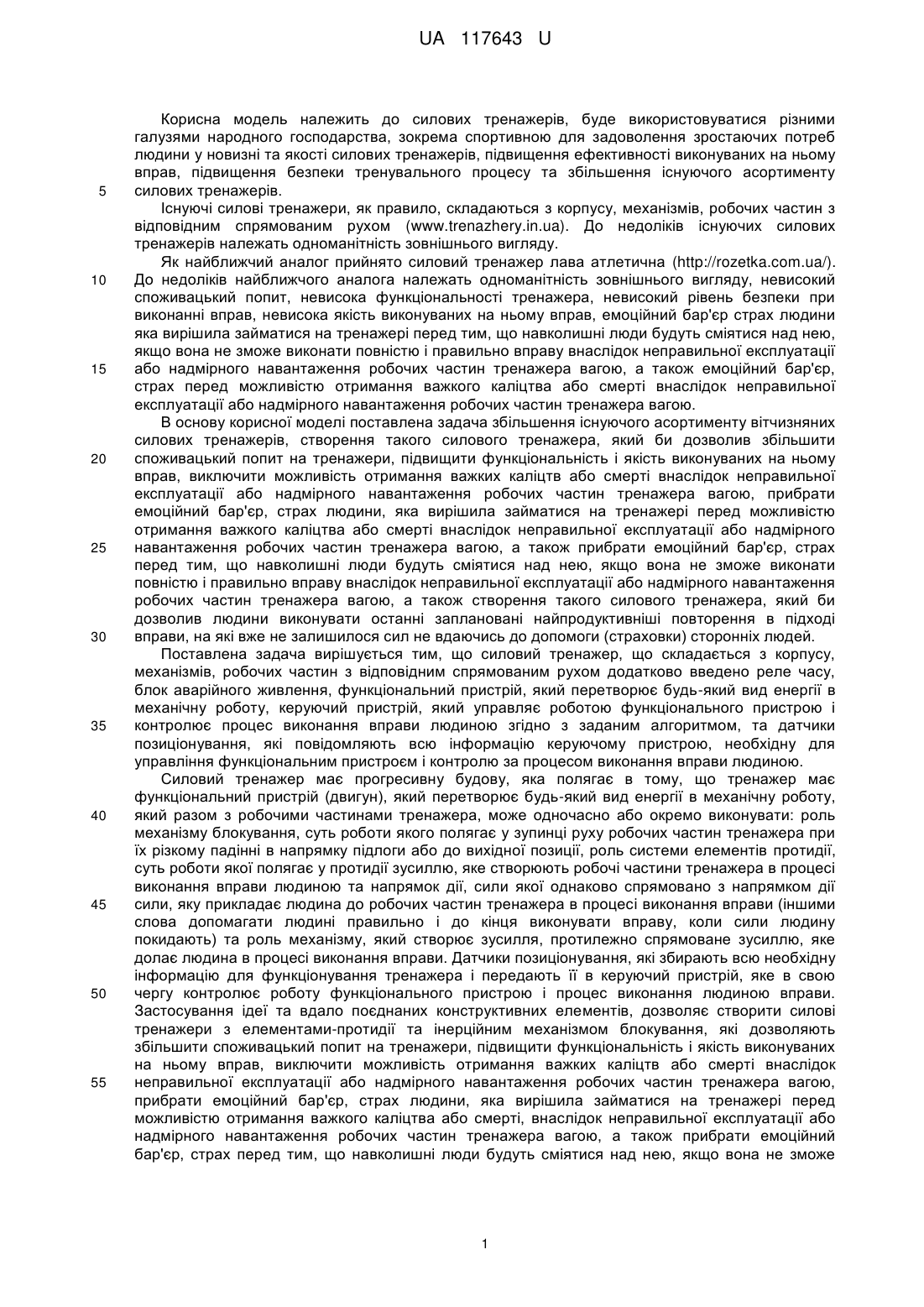

Реферат: UA 117643 U UA 117643 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до силових тренажерів, буде використовуватися різними галузями народного господарства, зокрема спортивною для задоволення зростаючих потреб людини у новизні та якості силових тренажерів, підвищення ефективності виконуваних на ньому вправ, підвищення безпеки тренувального процесу та збільшення існуючого асортименту силових тренажерів. Існуючі силові тренажери, як правило, складаються з корпусу, механізмів, робочих частин з відповідним спрямованим рухом (www.trenazhery.in.ua). До недоліків існуючих силових тренажерів належать одноманітність зовнішнього вигляду. Як найближчий аналог прийнято силовий тренажер лава атлетична (http://rozetka.com.ua/). До недоліків найближчого аналога належать одноманітність зовнішнього вигляду, невисокий споживацький попит, невисока функціональності тренажера, невисокий рівень безпеки при виконанні вправ, невисока якість виконуваних на ньому вправ, емоційний бар'єр страх людини яка вирішила займатися на тренажері перед тим, що навколишні люди будуть сміятися над нею, якщо вона не зможе виконати повністю і правильно вправу внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою, а також емоційний бар'єр, страх перед можливістю отримання важкого каліцтва або смерті внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою. В основу корисної моделі поставлена задача збільшення існуючого асортименту вітчизняних силових тренажерів, створення такого силового тренажера, який би дозволив збільшити споживацький попит на тренажери, підвищити функціональність і якість виконуваних на ньому вправ, виключити можливість отримання важких каліцтв або смерті внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою, прибрати емоційний бар'єр, страх людини, яка вирішила займатися на тренажері перед можливістю отримання важкого каліцтва або смерті внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою, а також прибрати емоційний бар'єр, страх перед тим, що навколишні люди будуть сміятися над нею, якщо вона не зможе виконати повністю і правильно вправу внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою, а також створення такого силового тренажера, який би дозволив людини виконувати останні заплановані найпродуктивніші повторення в підході вправи, на які вже не залишилося сил не вдаючись до допомоги (страховки) сторонніх людей. Поставлена задача вирішується тим, що силовий тренажер, що складається з корпусу, механізмів, робочих частин з відповідним спрямованим рухом додатково введено реле часу, блок аварійного живлення, функціональний пристрій, який перетворює будь-який вид енергії в механічну роботу, керуючий пристрій, який управляє роботою функціонального пристрою і контролює процес виконання вправи людиною згідно з заданим алгоритмом, та датчики позиціонування, які повідомляють всю інформацію керуючому пристрою, необхідну для управління функціональним пристроєм і контролю за процесом виконання вправи людиною. Силовий тренажер має прогресивну будову, яка полягає в тому, що тренажер має функціональний пристрій (двигун), який перетворює будь-який вид енергії в механічну роботу, який разом з робочими частинами тренажера, може одночасно або окремо виконувати: роль механізму блокування, суть роботи якого полягає у зупинці руху робочих частин тренажера при їх різкому падінні в напрямку підлоги або до вихідної позиції, роль системи елементів протидії, суть роботи якої полягає у протидії зусиллю, яке створюють робочі частини тренажера в процесі виконання вправи людиною та напрямок дії, сили якої однаково спрямовано з напрямком дії сили, яку прикладає людина до робочих частин тренажера в процесі виконання вправи (іншими слова допомагати людині правильно і до кінця виконувати вправу, коли сили людину покидають) та роль механізму, який створює зусилля, протилежно спрямоване зусиллю, яке долає людина в процесі виконання вправи. Датчики позиціонування, які збирають всю необхідну інформацію для функціонування тренажера і передають її в керуючий пристрій, яке в свою чергу контролює роботу функціонального пристрою і процес виконання людиною вправи. Застосування ідеї та вдало поєднаних конструктивних елементів, дозволяє створити силові тренажери з елементами-протидії та інерційним механізмом блокування, які дозволяють збільшити споживацький попит на тренажери, підвищити функціональність і якість виконуваних на ньому вправ, виключити можливість отримання важких каліцтв або смерті внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою, прибрати емоційний бар'єр, страх людини, яка вирішила займатися на тренажері перед можливістю отримання важкого каліцтва або смерті, внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою, а також прибрати емоційний бар'єр, страх перед тим, що навколишні люди будуть сміятися над нею, якщо вона не зможе 1 UA 117643 U 5 10 15 20 25 30 35 40 45 50 55 виконати повністю і правильно вправу, внаслідок неправильної експлуатації або надмірного навантаження робочих частин тренажера вагою. Одним з прикладів силових тренажерів, може бути один з ряду типових, класифікованих по асортименту, кількості конструктивних елементів, наявного функціоналу, тренажер з "ручною вагою", який складається, з лави для горизонтального жиму 1, штанги 2 (робоча частина), стійки 3, контрольної планки 4 (робоча частина), функціонального пристрою 5, керуючого пристрою 6, датчика тиску 7 (датчик позиціонування), датчика руху 8 (датчик позиціонування), реле часу 9, блока аварійного живлення 10, постілі штанги 11. Одним з прикладів роботи силового тренажера, може бути приклад роботи силових тренажерів з "ручною вагою", в якому функціональний пристрій разом з робочими частинами тренажера та датчиками позиціонування, виконують роль механізму блокування та роль системи елементів протидії одночасно. Працює силовий тренажер в режимі "ручної ваги" наступним чином: людина вішає на штангу необхідну кількість млинців, лягає на лавку для жиму 1, бере руками штангу 2, знімає її з постілі штанги 11 стійки 3 (при цьому спрацьовує датчик тиску 7 і тренажер разом з функціональним пристроєм 5 та керуючим пристроєм 6 переходять в робочий режим) і здійснює поступальні рухи, опускаючи штангу 2 та контрольну планку 4 вниз на грудну клітку та піднімаючи штангу 2 та контрольну планку 4 вверх до положення витягнутих рук, повторюючи ці рухи певну кількість разів. Коли сили залишають людину і вона не в змозі зробити останні заплановані найпродуктивніші повторення в підході вправи, система елементівпротидії (роль якої виконують функціональний пристрій 5 разом з робочими частинами тренажера (штанга 2 та контрольна планка 4) та датчики позиціонування) допомагає людині виконувати останні заплановані найпродуктивніші повторення в підході вправи, на які вже не залишилося сил, не вдаючись до допомоги (страховки) сторонніх людей, за рахунок злагодженої роботи функціонального пристрою 5, керуючого пристрою 6, датчика руху 8, реле часу 9, згідно з заданим алгоритмом. Якщо людину раптово залишають сили і штанга 2 з контрольною планкою 4 починають падати вниз в той момент, коли вона лежить на лавці для жиму, спрацьовує механізм блокування (роль якого виконують функціональний пристрій 5 разом з робочими частинами тренажера), не даючи впасти штанзі 2 на обличчя, горло або грудну клітку, уникаючи тим самим нанесення тяжких каліцтв або смерті людини. Другим прикладом роботи силових тренажерів, може бути приклад роботи силових тренажерів з "механічною вагою", в якому функціональний пристрій разом з робочими частинами тренажера та датчиками позиціонування, одночасно виконують роль механізму блокування, роль системи елементів протидії та роль механізму, який створює зусилля, яке долає людина в процесі виконання вправи, який складається, з лави для горизонтального жиму 1, штанги 2 (робоча частина), стійки 3, контрольної планки 4 (робоча частина), функціонального пристрою 5, керуючого пристрою 6, датчика тиску 7 (датчик позиціонування), датчика руху 8 (датчик позиціонування), реле часу 9, блоку аварійного живлення 10, постілі штанги 11, пульт вводу в ручну або голосом параметрів необхідного навантаження 12. Працюють силові тренажери в режимі "механічної ваги" наступним чином: людина на пульті вводу параметрів необхідного навантаження 12, вводить вручну або голосом, ту вагу штанги, якою віна хоче позайматися (в цьому випадку, функціональний пристрій створює відповідне зусилля, яке долає людина в процесі виконання вправи та передає його на штангу), лягає на лавку для жиму 1, бере руками штангу 2, знімає її з постілі штанги 11 стійки 3 (при цьому спрацьовує датчик тиску 7 і тренажер разом з функціональним пристроєм 5 та керуючим пристроєм 6 переходять в робочий режим) і здійснює поступальні рухи опускаючи штангу 2 та контрольну планку 4 вниз на грудну клітку та піднімаючи штангу 2 та контрольну планку 4 вверх до положення витягнутих рук, повторюючи ці рухи певну кількість разів. Коли сили залишають людину і вона не в змозі зробити останні заплановані найпродуктивніші повторення в підході вправи, система елементів-протидії (роль якої виконують функціональний пристрій 5 разом з робочими частинами тренажера (штанга 2 та контрольна планка 4) та датчики позиціонування) допомагає людині виконувати останні заплановані найпродуктивніші повторення в підході вправи, на які вже не залишилося сил, не вдаючись до допомоги (страховки) сторонніх людей, за рахунок злагодженої роботи функціонального пристрою 5, керуючого пристрою 6, датчика руху 8, реле часу 9, згідно з заданим алгоритмом. Якщо людину, раптово залишають сили і штанга 2 з контрольною планкою 4 починають падати вниз в той момент, коли вона лежить на лавці для жиму, спрацьовує механізм блокування (роль якого виконують функціональний пристрій 5 разом з робочими частинами тренажера) не даючи впасти штанзі 2 на обличчя, горло або грудну клітку, уникаючи тим самим нанесення тяжких каліцтв або смерті людини. 60 2 UA 117643 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Силовий тренажер, що складається з корпусу, конструктивних елементів, механізмів, робочих частин з відповідним спрямованим рухом, який відрізняється тим, що до його складу додатково введено керуючий пристрій, який управляє роботою тренажера і контролює процес виконання вправи людиною згідно з заданим алгоритмом, датчики позиціонування і реле часу, які повідомляють керуючому пристрою всю необхідну інформацію для управління тренажером і контролем за процесом виконання вправи, функціональний пристрій, який перетворює будьякий вид енергії в механічну роботу і який разом з датчиками позиціонування і реле часу виконують роль системи елементів протидії, суть роботи якої полягає у протидії зусиллю, яке створюють робочі частини тренажера в процесі виконання вправи людиною та напрямок дії сили якої однаково спрямовано з напрямком дії сили, яку прикладає людина до робочих частин тренажера в процесі виконання вправи. 2. Силовий тренажер за п. 1, який відрізняється тим, що функціональний пристрій разом з робочими частинами тренажера, додатково виконують роль механізму блокування, суть роботи якого полягає у зупинці руху робочих частин тренажера при їх різкому падінні в напрямку підлоги або до вихідної позиції. 3. Силовий тренажер за пп. 1, 2, який відрізняється тим, що функціональний пристрій, додатково виконує роль механізму, який створює зусилля, яке долає людина в процесі виконання вправи, має пульт вводу вручну або голосом параметрів необхідного навантаження. 4. Силовий тренажер за пп. 1-3, який відрізняється тим, що містить блок аварійного живлення, та всі елементи конструкції тренажера виготовлені з будь-яких матеріалів. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
