Спосіб передачі та прийому команд управління по проводах трифазної мережі соколова в.ф.

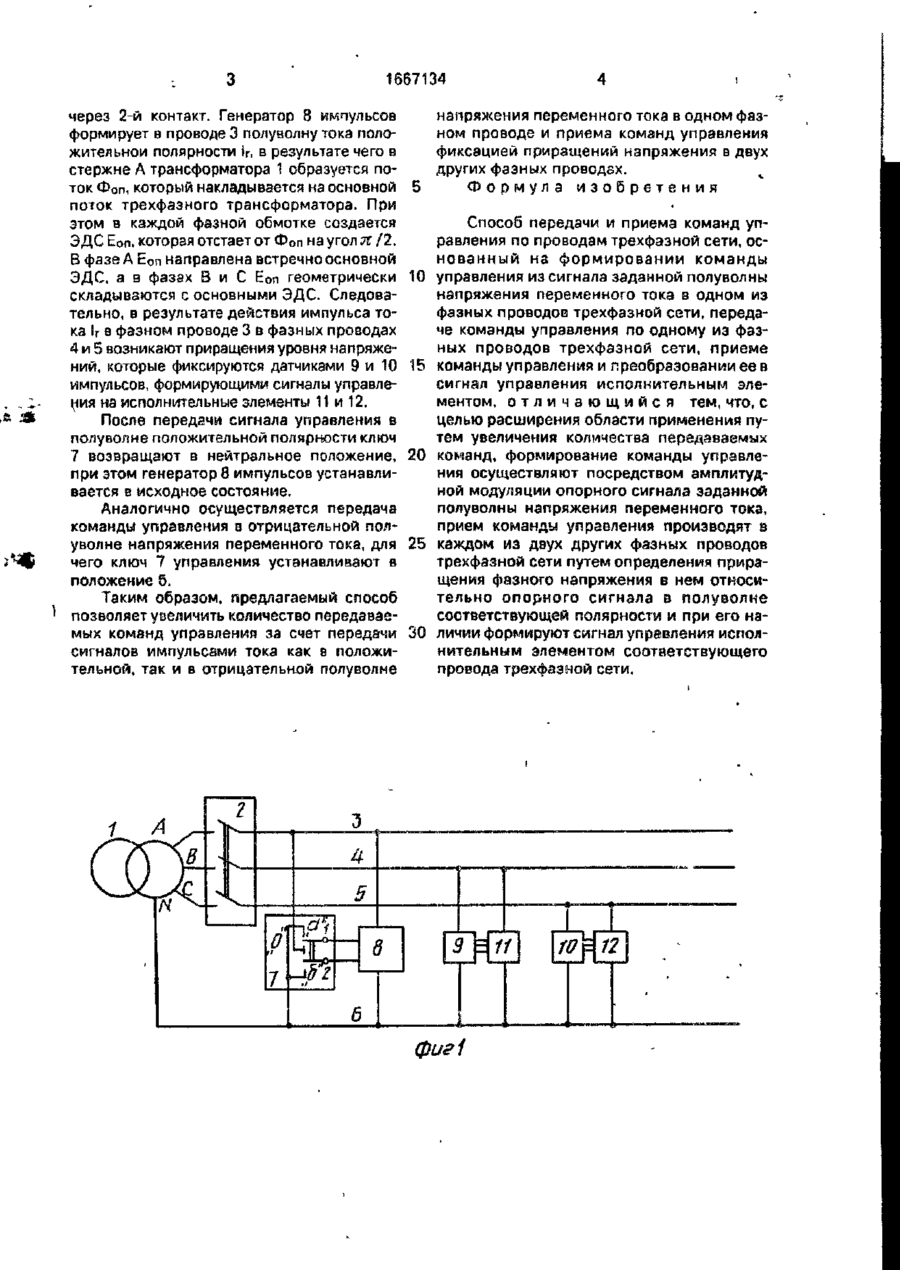

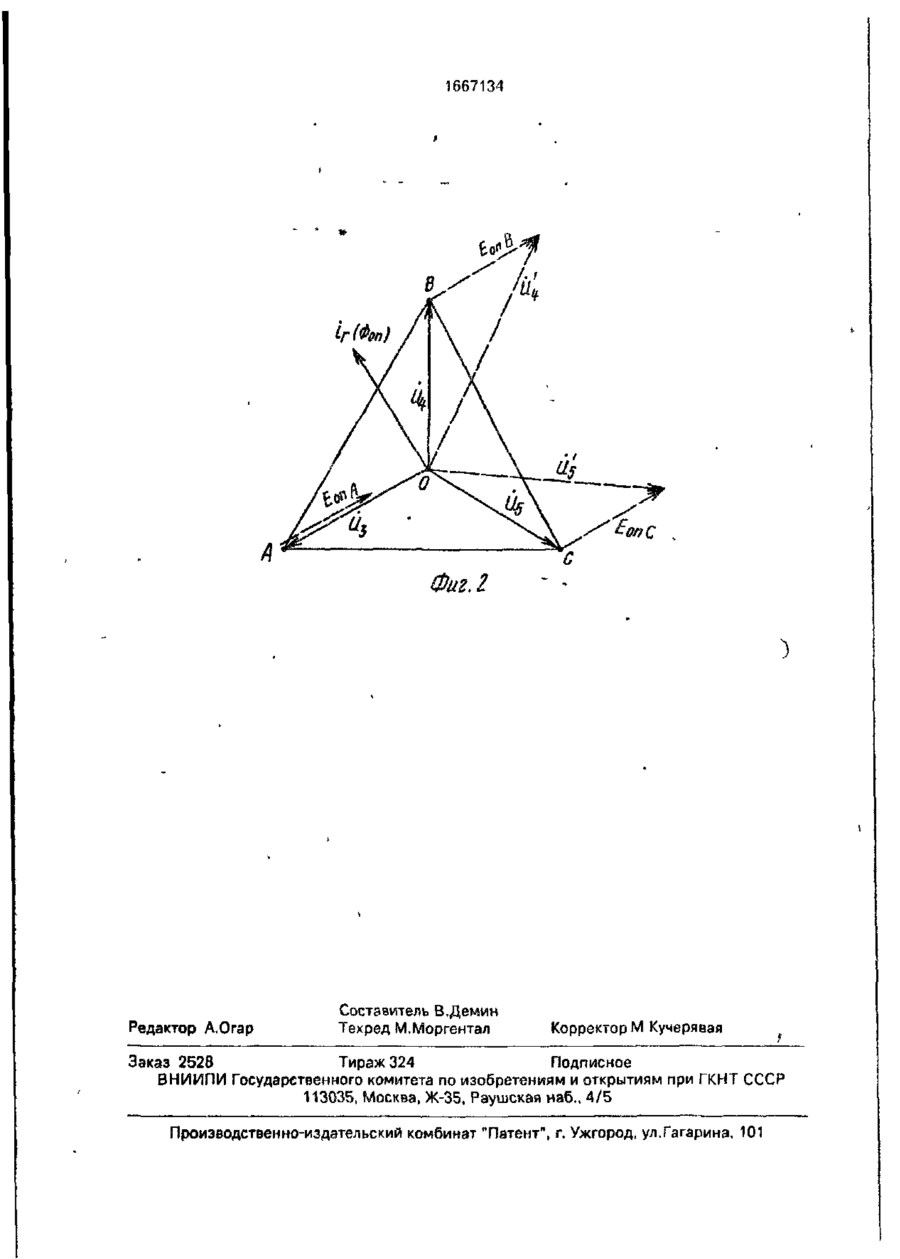

Изобретение относится к технике управления объектами, подключенными к трехфазной сети, и может быть использовано для коммутации сетей наружного освещения, Цель изобретения - расширение области применения путем увеличения количества передаваемых команд управления. Это достигается тем, что передачу команд управления осуществляют путем амплитудной модуляции заданной полуволны напряжения переменного тока в одном из фазных проводов сети, прием сигналов управления производят путем фиксации приращений фазных напряжений в полуволне соответствующей полярности'в двух t других фазных проводах сети и формируют сигнал управления на исполнительный элемент соответствующего провода трехфазной сети освещения. 2 ил. Изобретение относится к технике управления объектами, подключенными к трехфазной сети, и может быть использовано для коммутации сетей наружного освещения. Цель изобретения - расширение области применения путем увеличения количества передаваемых команд управления. На фиг. 1 приведена блок-схема устройства управления для осуществления предлагаемого способа; на фиг. 2 - векторная диаграмма напряжений в сети при передаче сигналов управления. Устройство содержит трехфазный трансформатор 1, коммутатор 2, провода 35 трехфазной сети, общую шину 6, трехпозиционный ключ 7 управления, генератор 8 импульсов, датчики 9 и 10 импульсов и исполнительные элементы 11 и 12. Устройство для осуществления предлагаемого способа, работает следующим образом. Для передачи команды управления используется амплитудная модуляция заданной полуволны переменного тока в одном из фазных проводов сети и фиксация возникающих в результате этого приращений фазных напряжений в двух других фазных проводах сети. При включении коммутатора 2 на проводах 3-5 трехфазной сети относительно арщей шины 6 появляются напряжения U3-U5 (фиг. 2) и в сети устанавливается ток определенной величины, зависящей от нагрузки, создаваемой исполнительными элементами 11 и 12 и управляемыми объектами. Ключ 7 управления находится в нейтральном положении (0). Для передачи команды управления в положительной полуволне напряжения переменного тока ключ 7 управления устанавливают в положение а, при котором общая шина 6 подключается к генератору 8 импульсов через 1-й контакт, а провод 3 С 1667134 через 2-й контакт. Генератор 8 импульсов напряжения переменного тока в одном фазформирует в проводе 3 полуволну тока полоном проводе и приема команд управления жительной полярности і Г і в результате чего в фиксацией приращений напряжения в двух стержне А трансформатора 1 образуется подругих фазных проводах. ток Фоп, который накладывается на основной 5 Формула изобретения поток трехфазного трансформатора. При этом в каждой фазной обмотке создается Способ передачи и приема команд упЭДС Eon. которая отстает от ФОп на угол л /2, равления по проводам трехфазной сети, осВ фазе А Еоп направлена встречно основной нованный на формировании команды ЭДС, а в фазах В и С Еоп геометрически 10 управления из сигнала заданной полуволны складываются с основными ЭДС. Следованапряжения переменного тока в одном из тельно, в результате действия импульса тофазных проводов трехфазной сети, передака ! г в фазном проводе 3 в фазных проводах че команды управления по одному из фаз4 и 5 возникают приращения уровня напряженых проводов трехфазной сети, приеме ний, которые фиксируются датчиками 9 и 10 15 команды управления и преобразовании ее в импульсов, формирующими сигналы управлесигнал управления исполнительным эления на исполнительные элементы 11 и 12. ментом, о т л и ч а ю щ и й с я тем, что, с целью расширения области применения пуПосле передачи сигнала управления в тем увеличения количества передаваемых полуволне положительной полярности ключ 7 возвращают в нейтральное положение, 20 команд, формирование команды управлепри этом генератор 8 импульсов устанавлиния осуществляют посредством амплитудвается в исходное состояние. ной модуляции опорного сигнала заданной полуволны напряжения переменного тока, Аналогично осуществляется передача прием команды управления производят в команды управления в отрицательной полуволне напряжения переменного тока, для 25 каждом из двух других фазных проводов чего ключ 7 управления устанавливают в трехфазной сети путем определения прираположение б. щения фазного напряжения в нем относительно опорного сигнала в полуволне Таким образом, предлагаемый способ соответствующей полярности и при его напозволяет увеличить количество передаваемых команд управления за счет передачи 30 личии формируют сигнал управления исполсигналов импульсами тока как в положинительным элементом соответствующего тельной, так и в отрицательной полуволне провода трехфазной сети. фи el 1667134 Фиг Л Редактор А.Огар Составитель В,Демин Техред М.Моргентал Корректор М Кучерявая Заказ 2528 Тираж 324 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская иаб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
