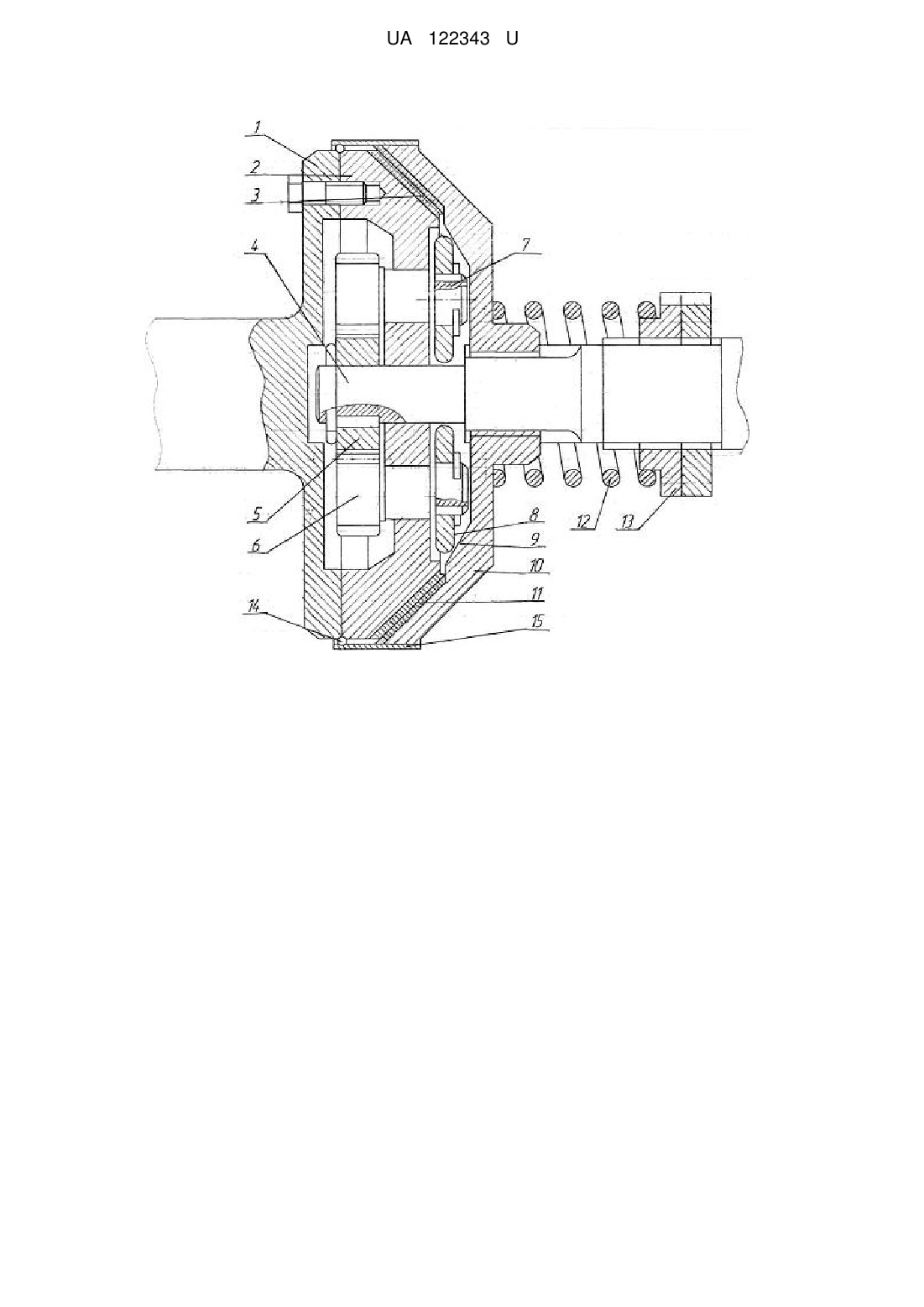

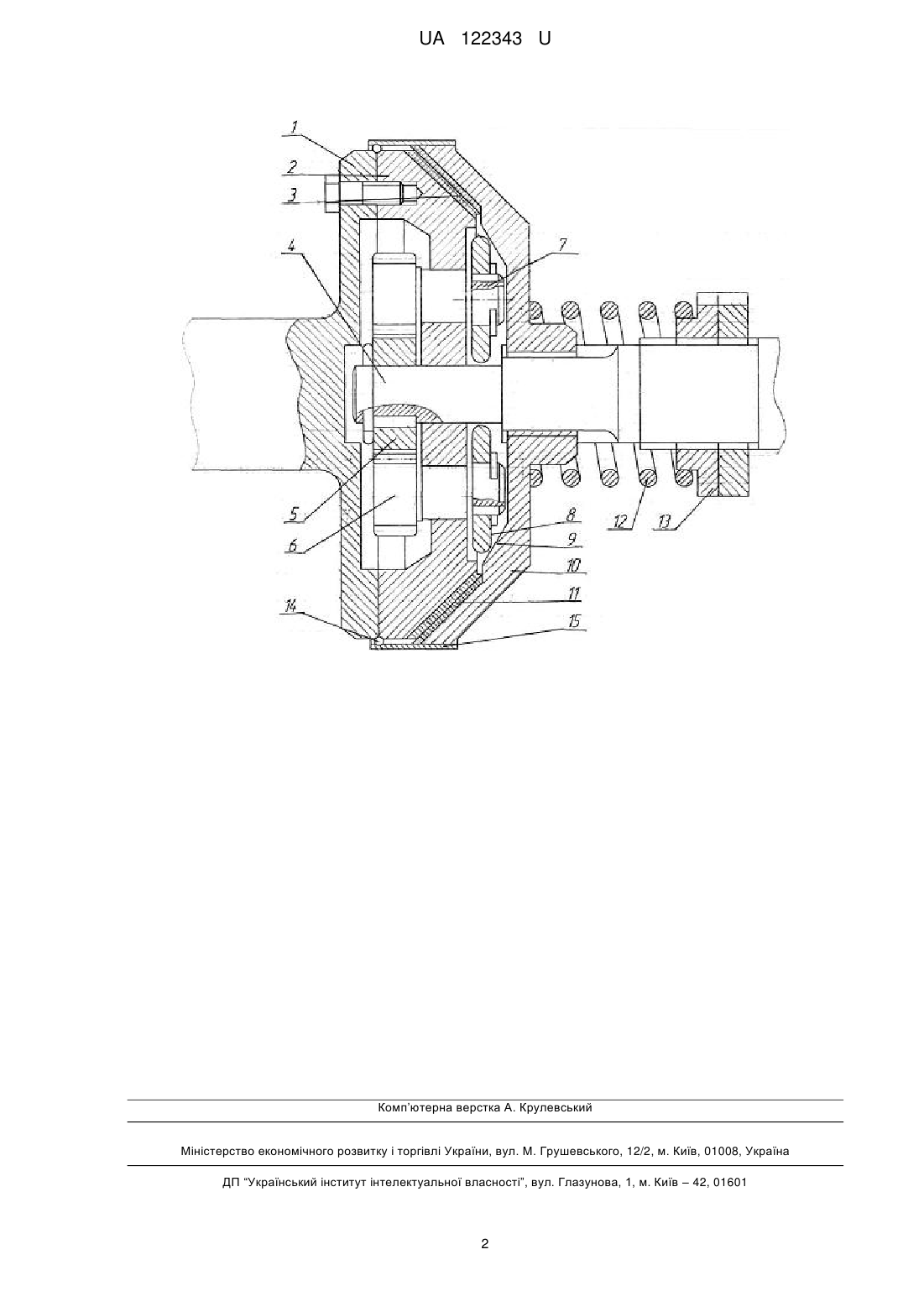

Фрикційна запобіжна муфта підвищеної чутливості

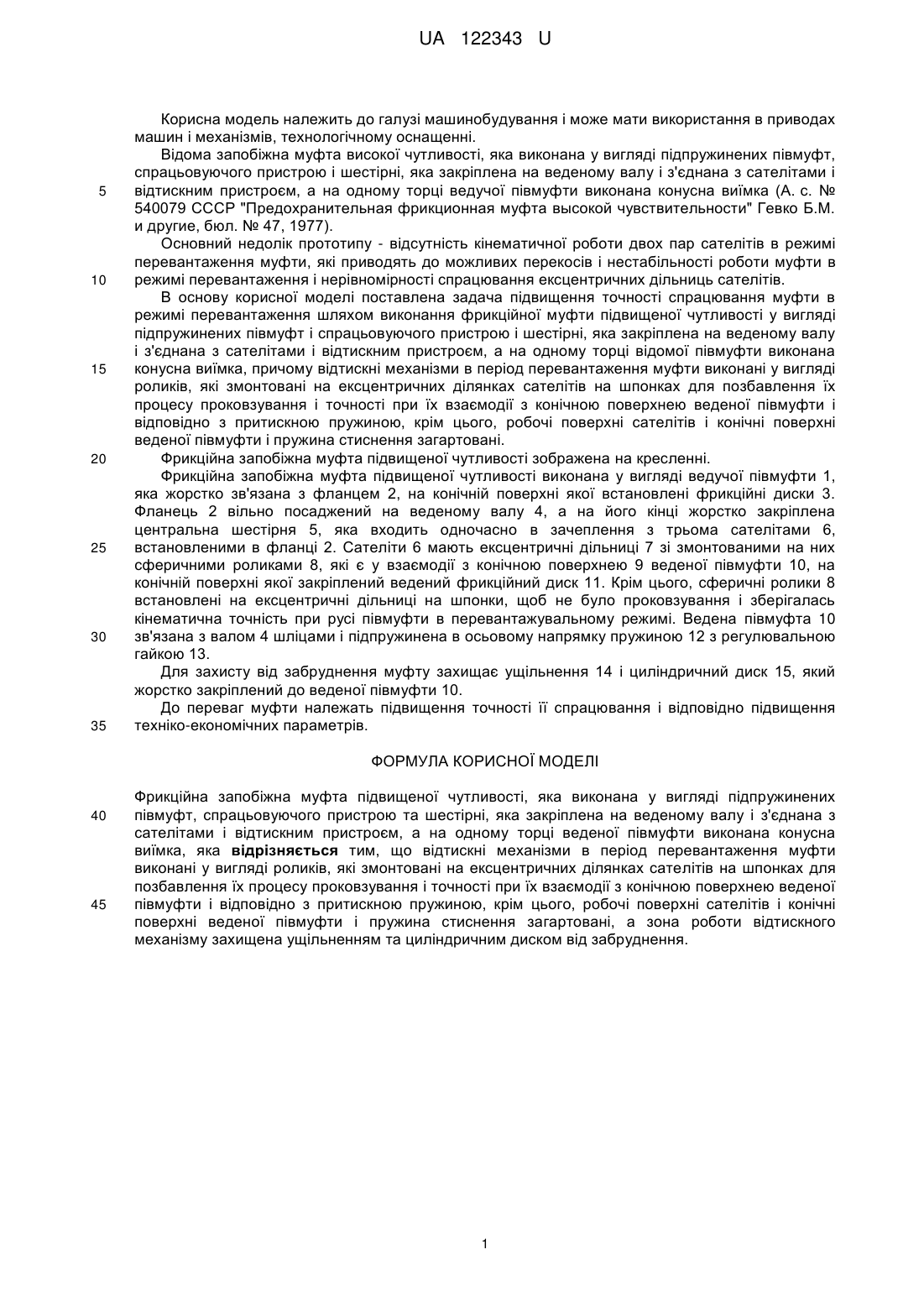

Реферат: Фрикційна запобіжна муфта підвищеної чутливості виконана у вигляді підпружинених півмуфт, спрацьовуючого пристрою та шестірні, яка закріплена на веденому валу і з'єднана з сателітами і відтискним пристроєм, а на одному торці веденої півмуфти виконана конусна виїмка. Відтискні механізми в період перевантаження муфти виконані у вигляді роликів, які змонтовані на ексцентричних ділянках сателітів на шпонках для позбавлення їх процесу проковзування і точності при їх взаємодії з конічною поверхнею веденої півмуфти і відповідно з притискною пружиною. Крім цього, робочі поверхні сателітів і конічні поверхні веденої півмуфти і пружина стиснення загартовані, а зона роботи відтискного механізму захищена ущільненням та циліндричним диском від забруднення. UA 122343 U (12) UA 122343 U UA 122343 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування і може мати використання в приводах машин і механізмів, технологічному оснащенні. Відома запобіжна муфта високої чутливості, яка виконана у вигляді підпружинених півмуфт, спрацьовуючого пристрою і шестірні, яка закріплена на веденому валу і з'єднана з сателітами і відтискним пристроєм, а на одному торці ведучої півмуфти виконана конусна виїмка (А. с. № 540079 СССР "Предохранительная фрикционная муфта высокой чувствительности" Гевко Б.Μ. и другие, бюл. № 47, 1977). Основний недолік прототипу - відсутність кінематичної роботи двох пар сателітів в режимі перевантаження муфти, які приводять до можливих перекосів і нестабільності роботи муфти в режимі перевантаження і нерівномірності спрацювання ексцентричних дільниць сателітів. В основу корисної моделі поставлена задача підвищення точності спрацювання муфти в режимі перевантаження шляхом виконання фрикційної муфти підвищеної чутливості у вигляді підпружинених півмуфт і спрацьовуючого пристрою і шестірні, яка закріплена на веденому валу і з'єднана з сателітами і відтискним пристроєм, а на одному торці відомої півмуфти виконана конусна виїмка, причому відтискні механізми в період перевантаження муфти виконані у вигляді роликів, які змонтовані на ексцентричних ділянках сателітів на шпонках для позбавлення їх процесу проковзування і точності при їх взаємодії з конічною поверхнею веденої півмуфти і відповідно з притискною пружиною, крім цього, робочі поверхні сателітів і конічні поверхні веденої півмуфти і пружина стиснення загартовані. Фрикційна запобіжна муфта підвищеної чутливості зображена на кресленні. Фрикційна запобіжна муфта підвищеної чутливості виконана у вигляді ведучої півмуфти 1, яка жорстко зв'язана з фланцем 2, на конічній поверхні якої встановлені фрикційні диски 3. Фланець 2 вільно посаджений на веденому валу 4, а на його кінці жорстко закріплена центральна шестірня 5, яка входить одночасно в зачеплення з трьома сателітами 6, встановленими в фланці 2. Сателіти 6 мають ексцентричні дільниці 7 зі змонтованими на них сферичними роликами 8, які є у взаємодії з конічною поверхнею 9 веденої півмуфти 10, на конічній поверхні якої закріплений ведений фрикційний диск 11. Крім цього, сферичні ролики 8 встановлені на ексцентричні дільниці на шпонки, щоб не було проковзування і зберігалась кінематична точність при русі півмуфти в перевантажувальному режимі. Ведена півмуфта 10 зв'язана з валом 4 шліцами і підпружинена в осьовому напрямку пружиною 12 з регулювальною гайкою 13. Для захисту від забруднення муфту захищає ущільнення 14 і циліндричний диск 15, який жорстко закріплений до веденої півмуфти 10. До переваг муфти належать підвищення точності її спрацювання і відповідно підвищення техніко-економічних параметрів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Фрикційна запобіжна муфта підвищеної чутливості, яка виконана у вигляді підпружинених півмуфт, спрацьовуючого пристрою та шестірні, яка закріплена на веденому валу і з'єднана з сателітами і відтискним пристроєм, а на одному торці веденої півмуфти виконана конусна виїмка, яка відрізняється тим, що відтискні механізми в період перевантаження муфти виконані у вигляді роликів, які змонтовані на ексцентричних ділянках сателітів на шпонках для позбавлення їх процесу проковзування і точності при їх взаємодії з конічною поверхнею веденої півмуфти і відповідно з притискною пружиною, крім цього, робочі поверхні сателітів і конічні поверхні веденої півмуфти і пружина стиснення загартовані, а зона роботи відтискного механізму захищена ущільненням та циліндричним диском від забруднення. 1 UA 122343 U Комп’ютерна верстка А. Крулевський Міністерствоекономічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
