Пристрій для приготування водонаповненої вспіненої вибухової композиції

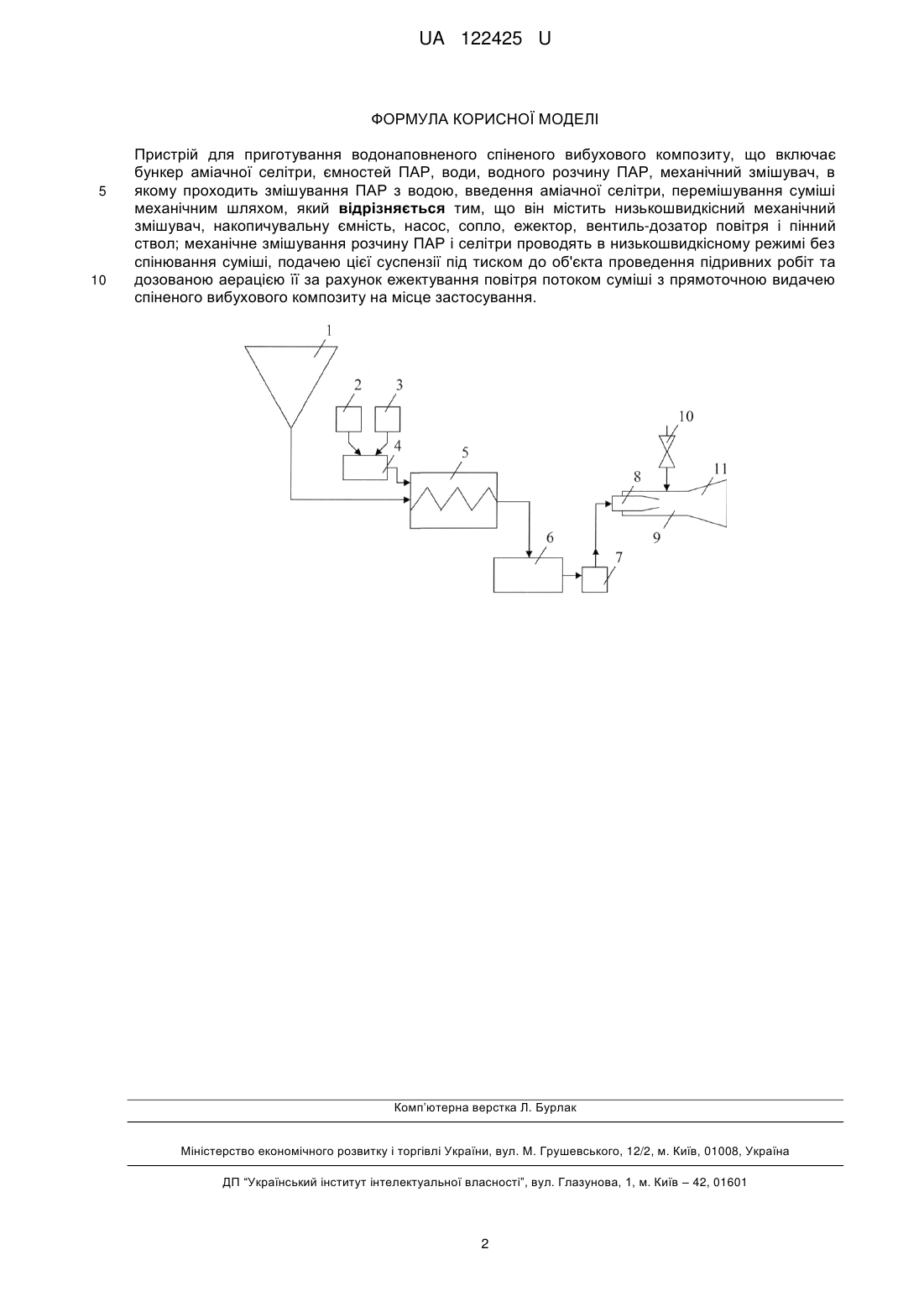

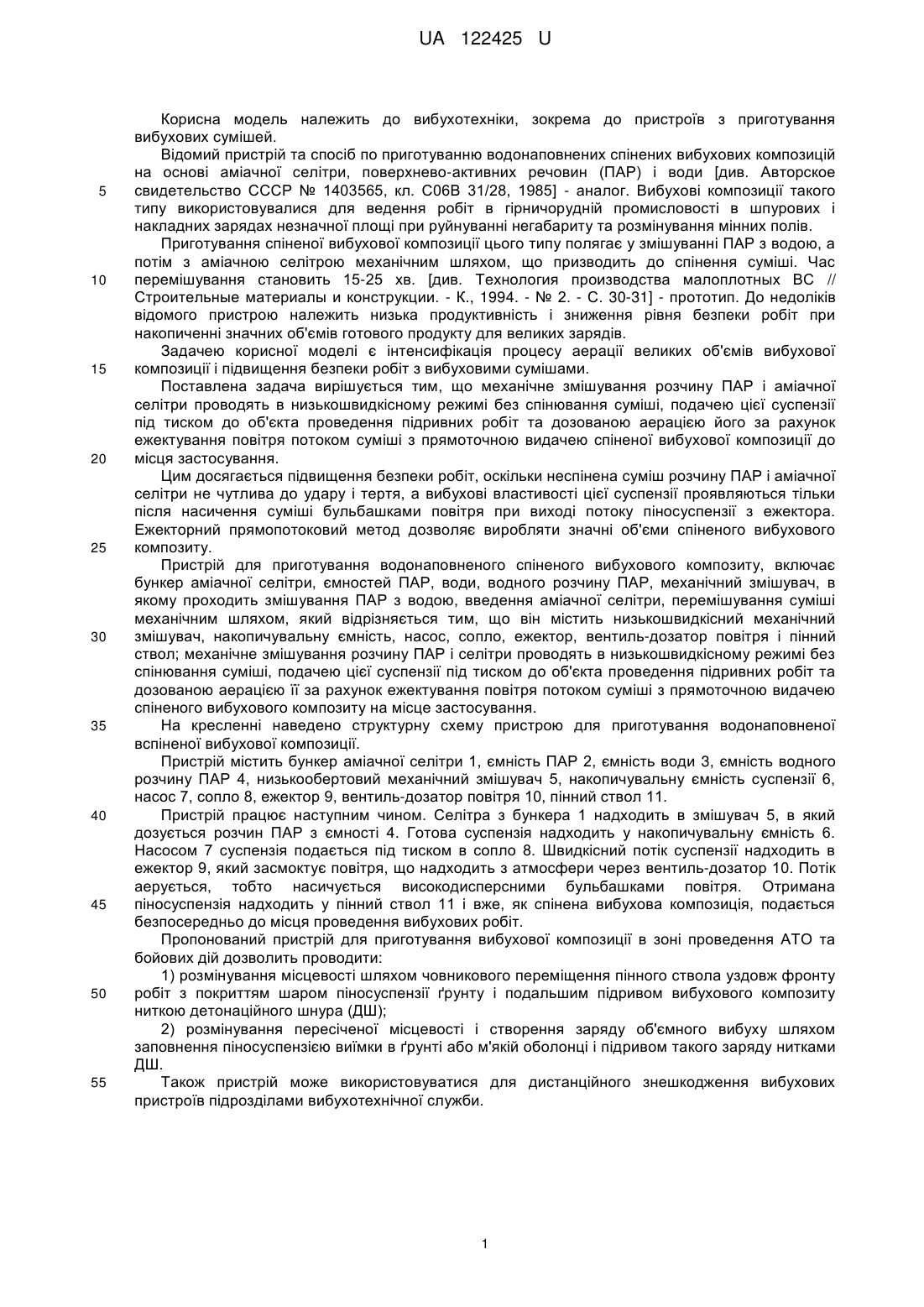

Реферат: Пристрій для приготування водонаповненого спіненого вибухового композиту включає бункер аміачної селітри, ємностей ПАР, води, водного розчину ПАР, механічний змішувач, в якому проходить змішування ПАР з водою, введення аміачної селітри, перемішування суміші механічним шляхом, крім того він містить низькошвидкісний механічний змішувач, накопичувальну ємність, насос, сопло, ежектор, вентиль-дозатор повітря і пінний ствол; механічне змішування розчину ПАР і селітри проводять в низькошвидкісному режимі без спінювання суміші, подачею цієї суспензії під тиском до об'єкта проведення підривних робіт та дозованою аерацією її за рахунок ежектування повітря потоком суміші з прямоточною видачею спіненого вибухового композиту на місце застосування. UA 122425 U (12) UA 122425 U UA 122425 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вибухотехніки, зокрема до пристроїв з приготування вибухових сумішей. Відомий пристрій та спосіб по приготуванню водонаповнених спінених вибухових композицій на основі аміачної селітри, поверхнево-активних речовин (ПАР) і води [див. Авторское свидетельство СССР № 1403565, кл. С06В 31/28, 1985] - аналог. Вибухові композиції такого типу використовувалися для ведення робіт в гірничорудній промисловості в шпурових і накладних зарядах незначної площі при руйнуванні негабариту та розмінування мінних полів. Приготування спіненої вибухової композиції цього типу полягає у змішуванні ПАР з водою, а потім з аміачною селітрою механічним шляхом, що призводить до спінення суміші. Час перемішування становить 15-25 хв. [див. Технология производства малоплотных ВС // Строительные материалы и конструкции. - К., 1994. - № 2. - С. 30-31] - прототип. До недоліків відомого пристрою належить низька продуктивність і зниження рівня безпеки робіт при накопиченні значних об'ємів готового продукту для великих зарядів. Задачею корисної моделі є інтенсифікація процесу аерації великих об'ємів вибухової композиції і підвищення безпеки робіт з вибуховими сумішами. Поставлена задача вирішується тим, що механічне змішування розчину ПАР і аміачної селітри проводять в низькошвидкісному режимі без спінювання суміші, подачею цієї суспензії під тиском до об'єкта проведення підривних робіт та дозованою аерацією його за рахунок ежектування повітря потоком суміші з прямоточною видачею спіненої вибухової композиції до місця застосування. Цим досягається підвищення безпеки робіт, оскільки неспінена суміш розчину ПАР і аміачної селітри не чутлива до удару і тертя, а вибухові властивості цієї суспензії проявляються тільки після насичення суміші бульбашками повітря при виході потоку піносуспензії з ежектора. Ежекторний прямопотоковий метод дозволяє виробляти значні об'єми спіненого вибухового композиту. Пристрій для приготування водонаповненого спіненого вибухового композиту, включає бункер аміачної селітри, ємностей ПАР, води, водного розчину ПАР, механічний змішувач, в якому проходить змішування ПАР з водою, введення аміачної селітри, перемішування суміші механічним шляхом, який відрізняється тим, що він містить низькошвидкісний механічний змішувач, накопичувальну ємність, насос, сопло, ежектор, вентиль-дозатор повітря і пінний ствол; механічне змішування розчину ПАР і селітри проводять в низькошвидкісному режимі без спінювання суміші, подачею цієї суспензії під тиском до об'єкта проведення підривних робіт та дозованою аерацією її за рахунок ежектування повітря потоком суміші з прямоточною видачею спіненого вибухового композиту на місце застосування. На кресленні наведено структурну схему пристрою для приготування водонаповненої вспіненої вибухової композиції. Пристрій містить бункер аміачної селітри 1, ємність ПАР 2, ємність води 3, ємність водного розчину ПАР 4, низькообертовий механічний змішувач 5, накопичувальну ємність суспензії 6, насос 7, сопло 8, ежектор 9, вентиль-дозатор повітря 10, пінний ствол 11. Пристрій працює наступним чином. Селітра з бункера 1 надходить в змішувач 5, в який дозується розчин ПАР з ємності 4. Готова суспензія надходить у накопичувальну ємність 6. Насосом 7 суспензія подається під тиском в сопло 8. Швидкісний потік суспензії надходить в ежектор 9, який засмоктує повітря, що надходить з атмосфери через вентиль-дозатор 10. Потік аерується, тобто насичується високодисперсними бульбашками повітря. Отримана піносуспензія надходить у пінний ствол 11 і вже, як спінена вибухова композиція, подається безпосередньо до місця проведення вибухових робіт. Пропонований пристрій для приготування вибухової композиції в зоні проведення АТО та бойових дій дозволить проводити: 1) розмінування місцевості шляхом човникового переміщення пінного ствола уздовж фронту робіт з покриттям шаром піносуспензії ґрунту і подальшим підривом вибухового композиту ниткою детонаційного шнура (ДШ); 2) розмінування пересіченої місцевості і створення заряду об'ємного вибуху шляхом заповнення піносуспензією виїмки в ґрунті або м'якій оболонці і підривом такого заряду нитками ДШ. Також пристрій може використовуватися для дистанційного знешкодження вибухових пристроїв підрозділами вибухотехнічної служби. 1 UA 122425 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для приготування водонаповненого спіненого вибухового композиту, що включає бункер аміачної селітри, ємностей ПАР, води, водного розчину ПАР, механічний змішувач, в якому проходить змішування ПАР з водою, введення аміачної селітри, перемішування суміші механічним шляхом, який відрізняється тим, що він містить низькошвидкісний механічний змішувач, накопичувальну ємність, насос, сопло, ежектор, вентиль-дозатор повітря і пінний ствол; механічне змішування розчину ПАР і селітри проводять в низькошвидкісному режимі без спінювання суміші, подачею цієї суспензії під тиском до об'єкта проведення підривних робіт та дозованою аерацією її за рахунок ежектування повітря потоком суміші з прямоточною видачею спіненого вибухового композиту на місце застосування. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
