Цифровий синтезатор мови

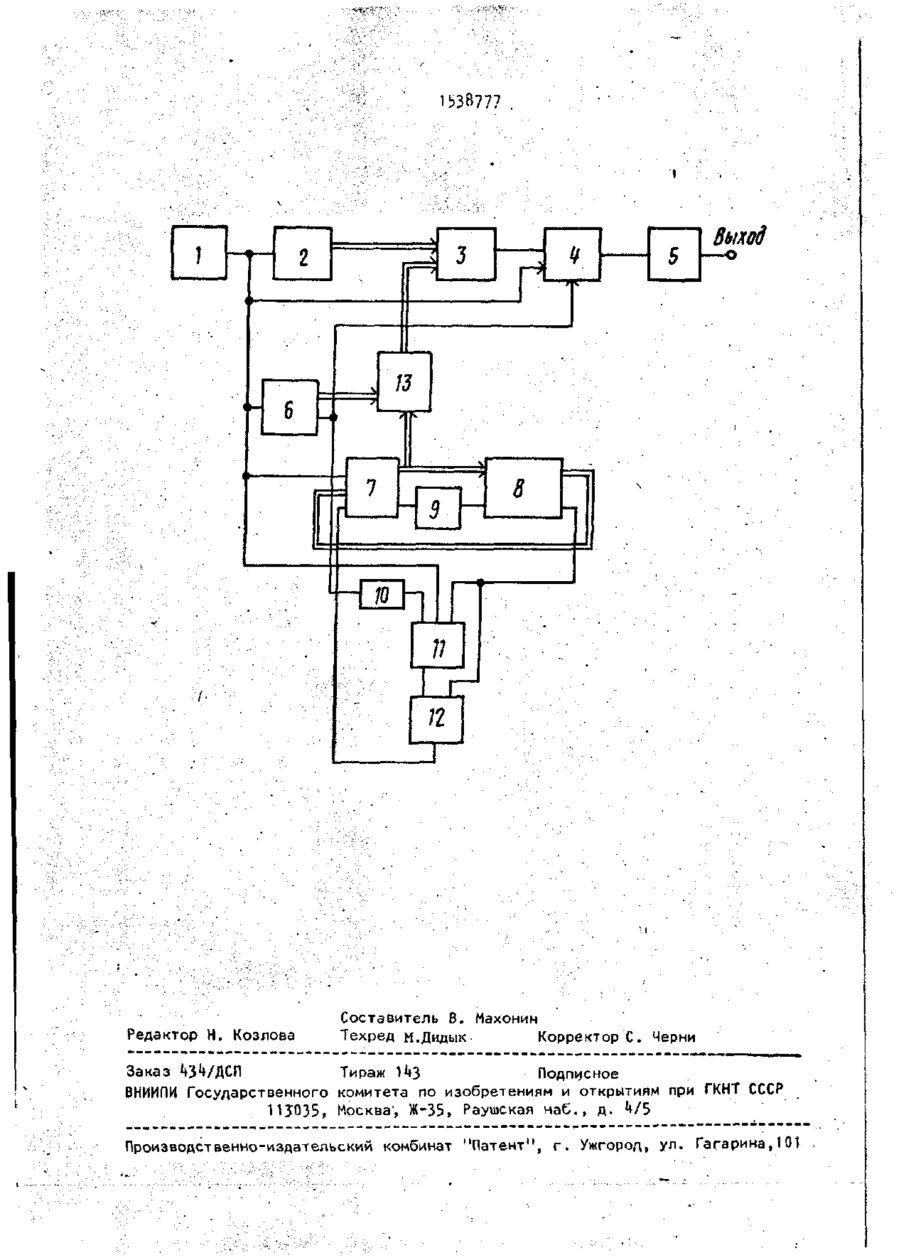

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ. союз СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУ6ЛИН 538777 А2 О $ G 10 L 5/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і ••,--,. (61) (21) (22) (71) им. {Ті) В.В. (S3) I311W 43610Э7/31-Ю • 07.01 .88 ... . Институт кибернетики В.М. Глушкова В.И. Богине, И.В. Коряков, Шалёйко и О.В. Іііалейко ^3^.782(08Ь.8) Авторское свидетельство СССР 1311W», кл. G 10 L 5/02. ЦИФРОВОЙ СИНТЕЗАТОР РНЧИ (іі7) Цифровой синтезатор речи представляет собой усовершенствование и з вестного синтезатора по а в т . с в . \f 1311^8**, о. который дополнительно введен адресный сумматор 13» что п о з волило воспроизводить колебательные составляющие речи с фазовыми с д в и г а ми, сведения о которых запоминают вместе с амплитудами. Введение адресного сумматора позволяет существенно повысить натуральность синтезируемых сообщений. Изобретение относится к приборостроению для речевой информатики и является усовершенствованием цифрового синтезатора речи по а в т . с в . СССР Генератор 1 тактовых сигналов через счетчик адресов 2 соединен с первой группой адресных входов постоянного запоминающего устройства 3 (ПЗУ), выход которого соединеи с выходом цифрового синтезатора речи через последовательно соединенные блок k вычисления скалярного произведения.и цифроаналоговый преобразователь 5 (ЦАП) t Вторая группа адресных входов постоянного запоминающего устройства (ПЗУ) 3 соединена с конечным автоматом, образованным оперативным запоминающим устройством 7» сумматором &, инвертором У, триггером 11, логическим элементом И 12 и дискретным возбудителем 10 через адресный сумматор 13.' Вторые входы сумматора соединены с источником кодов управляющих сигналов 6, к выходам и входам которого присоединены группа входов слагаемого и син If 1311WI. Цель изобретения - повышение разборчивости синтезируемой речи. Ьлок - схема цифрового синтезатора речи показана на чертеже, на ко~ тором приняты следующие обозначения: 1 - генератор тактовых сигналов, 2 счетчик адресов, 3 ~ постоянное запоминающее устройство, k - блок вычитания скалярного произведения, (ЦАП Ь) ~ цифроаналоговый преобразователь, 6 источник кодов управляющих сигналов, 7 - оперативное запоминающее устройство, 8 - сумматор, У - инвертор, 10 - дискретный возбудитель, 11 триггеру VI - логический элемент И и 13 ~ адресный сумматор. 3-90 ' со 00 1538777 хровход блока * вычисления скалярного t произведения. В начале работы цифрового синтезатора в ячейках запоминающего устройства (ЗУ) 7 записаны коды 100...О, что соответствует нулевым адресам постоянного запоминающего устройства (ПЗУ) 3, по которым записаны нулевые отсчеты откликов фильтров, моделирую- ,0 щих речевой тракт. Таким образом, в статике на выходе устройства будет нулевое напряжение, соответствующее речевой паузе. 15 В динамике устройство работает следующим образом. Дискретный возбудитель 10 в соответствии с параметрами возбуждения, поступающими от источника 6 кодов управляющих сигналов, формирует 20 сигнал сброса триггера 11, который устанавливает выход триггера в состояние логического нуля, при этом на выходе элемента И 12 также устанавливается " 0 й и первая же "свободная1* ячей-25 ка запоминающего устройства станет •'занятой" {ее старший разряд установится в "0"), на входе переноса сумматора 8 появится "1"; числа, записанные в "занятых" ячейках ЗУ 7, инкре- 30 ментируются каждый раз, когда их адрес установлен на линиях адреса ЗУ 7, • до тех пор, пока их значение не дости гнет 100...0, что соответствует "свободной" ячейке (значение на единицу 35 большее .длины отклика моделирующих фильтров). Если все ячейки "заняты", логический нупь нэ выходе триггера 11 сохранится до освобождения одной из -• ячеек. Значения младших разрядов вы- 4 0 хода ЗУ У для занятых ячеек {они указывают на время, прошедшее от момента возбуждения речевого тракта), сложенные в сумматоре 1J с величиной, постуJ пающей из источника 6 кодов управляющих сигналов и задающей временной * • сдвиг отклика данного фильтра, дает адрес ячейки ПЗУ 3, содержимое которой подается на вход блока k вычисления скалярного произведения. На выходе блока Ц в конце временной базы синтеза образуется код отсчета речевого сигнала, который поступает на вход ЦАП 5, а на его выходе появляется аналоговое напряжение, соответствующее этому коду. В цифровом синтезаторе речи при синтезе аппроксимируется фазовый спектр речевого сигнала, он обеспечивает более высокое качество и естественность синтезированной речи, что позволяет расширить область его применения за счет приложений, предъявляющих высокие требования к качеству и естественности синтезированной речи, например там, где синтезированную речь должны воспринимать подготовленные пользователи. Ф о р м у л а '(изобретения Цифровой синтезатор речи по авт.ев, СССР N8 1311W*, о т л и ч а ю щ и й с я тем, что, с церью повышения разборчивости синтезируемой речи, в него введен адресный сумматор, через который выходы оперативного запоминающего устройства соединены с второй группой входов постоянного запоминающего устройства, при этом вторые входы адресного сумматора подключены к соответствующим выходам источника кодов управляющих сигналов. 1538777 Выход Редактор Н. Козлова Составитель В. Махоним Техред м.Дидык Корректор С. Черни Заказ 1*3*»/ДСП Тираж 1*»3 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 11J035, Москва, Ж-35, Раушская наб., д. h/Ъ Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина,101
