Завантажувально-захисна насадка гнучкого гвинтового конвеєра

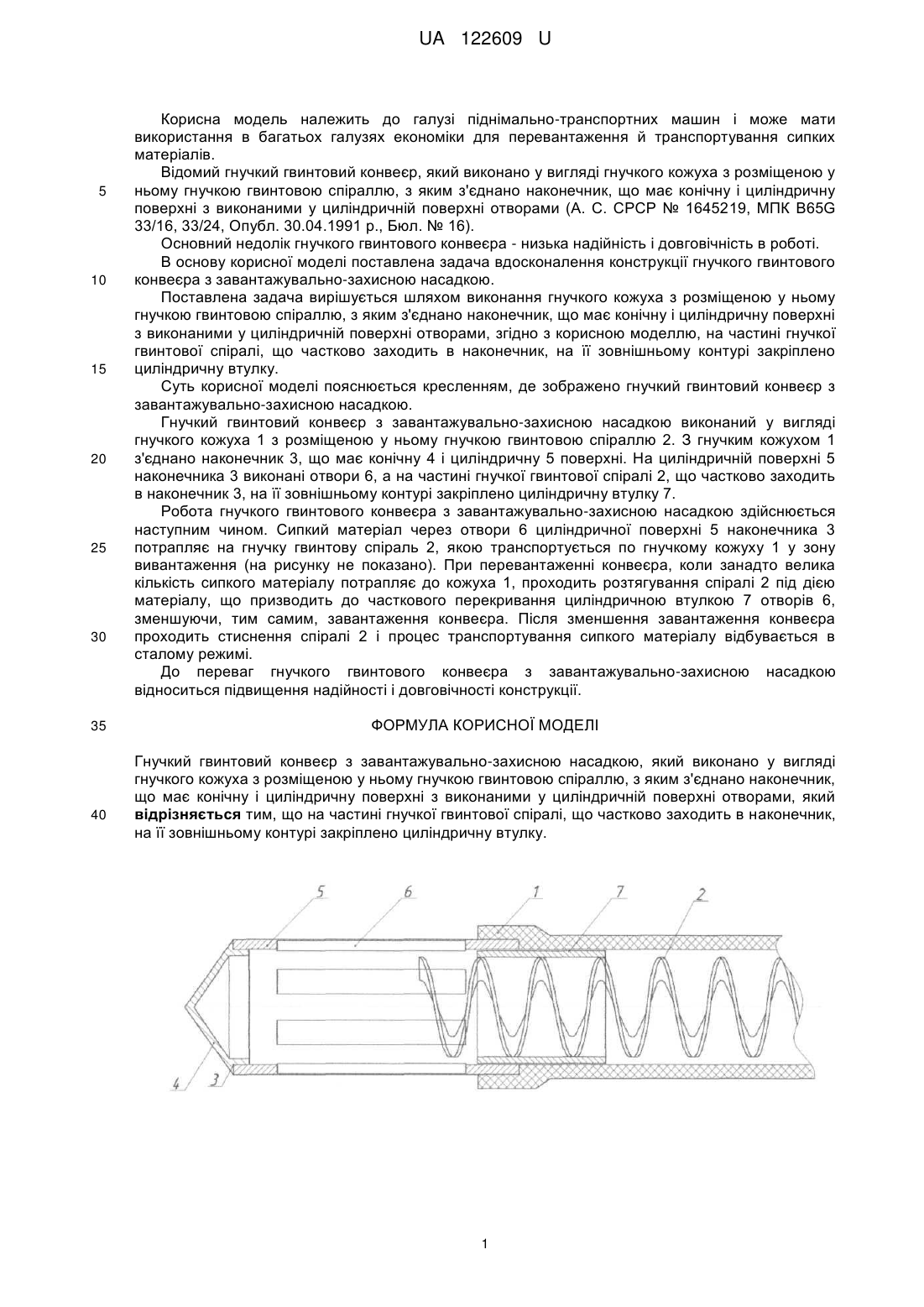

Реферат: Гнучкий гвинтовий конвеєр з завантажувально-захисною насадкою виконано у вигляді гнучкого кожуха з розміщеною у ньому гнучкою гвинтовою спіраллю, з яким з'єднано наконечник, що має конічну і циліндричну поверхні з виконаними у циліндричній поверхні отворами. На частині гнучкої гвинтової спіралі, що частково заходить в наконечник, на її зовнішньому контурі закріплено циліндричну втулку. UA 122609 U (12) UA 122609 U UA 122609 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі піднімально-транспортних машин і може мати використання в багатьох галузях економіки для перевантаження й транспортування сипких матеріалів. Відомий гнучкий гвинтовий конвеєр, який виконано у вигляді гнучкого кожуха з розміщеною у ньому гнучкою гвинтовою спіраллю, з яким з'єднано наконечник, що має конічну і циліндричну поверхні з виконаними у циліндричній поверхні отворами (А. С. СРСР № 1645219, МПК B65G 33/16, 33/24, Опубл. 30.04.1991 р., Бюл. № 16). Основний недолік гнучкого гвинтового конвеєра - низька надійність і довговічність в роботі. В основу корисної моделі поставлена задача вдосконалення конструкції гнучкого гвинтового конвеєра з завантажувально-захисною насадкою. Поставлена задача вирішується шляхом виконання гнучкого кожуха з розміщеною у ньому гнучкою гвинтовою спіраллю, з яким з'єднано наконечник, що має конічну і циліндричну поверхні з виконаними у циліндричній поверхні отворами, згідно з корисною моделлю, на частині гнучкої гвинтової спіралі, що частково заходить в наконечник, на її зовнішньому контурі закріплено циліндричну втулку. Суть корисної моделі пояснюється кресленням, де зображено гнучкий гвинтовий конвеєр з завантажувально-захисною насадкою. Гнучкий гвинтовий конвеєр з завантажувально-захисною насадкою виконаний у вигляді гнучкого кожуха 1 з розміщеною у ньому гнучкою гвинтовою спіраллю 2. З гнучким кожухом 1 з'єднано наконечник 3, що має конічну 4 і циліндричну 5 поверхні. На циліндричній поверхні 5 наконечника 3 виконані отвори 6, а на частині гнучкої гвинтової спіралі 2, що частково заходить в наконечник 3, на її зовнішньому контурі закріплено циліндричну втулку 7. Робота гнучкого гвинтового конвеєра з завантажувально-захисною насадкою здійснюється наступним чином. Сипкий матеріал через отвори 6 циліндричної поверхні 5 наконечника 3 потрапляє на гнучку гвинтову спіраль 2, якою транспортується по гнучкому кожуху 1 у зону вивантаження (на рисунку не показано). При перевантаженні конвеєра, коли занадто велика кількість сипкого матеріалу потрапляє до кожуха 1, проходить розтягування спіралі 2 під дією матеріалу, що призводить до часткового перекривання циліндричною втулкою 7 отворів 6, зменшуючи, тим самим, завантаження конвеєра. Після зменшення завантаження конвеєра проходить стиснення спіралі 2 і процес транспортування сипкого матеріалу відбувається в сталому режимі. До переваг гнучкого гвинтового конвеєра з завантажувально-захисною насадкою відноситься підвищення надійності і довговічності конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гнучкий гвинтовий конвеєр з завантажувально-захисною насадкою, який виконано у вигляді гнучкого кожуха з розміщеною у ньому гнучкою гвинтовою спіраллю, з яким з'єднано наконечник, що має конічну і циліндричну поверхні з виконаними у циліндричній поверхні отворами, який відрізняється тим, що на частині гнучкої гвинтової спіралі, що частково заходить в наконечник, на її зовнішньому контурі закріплено циліндричну втулку. 1 UA 122609 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
