Гнучкий гвинтовий конвеєр з завантажувально-захисною насадкою з еластичним елементом

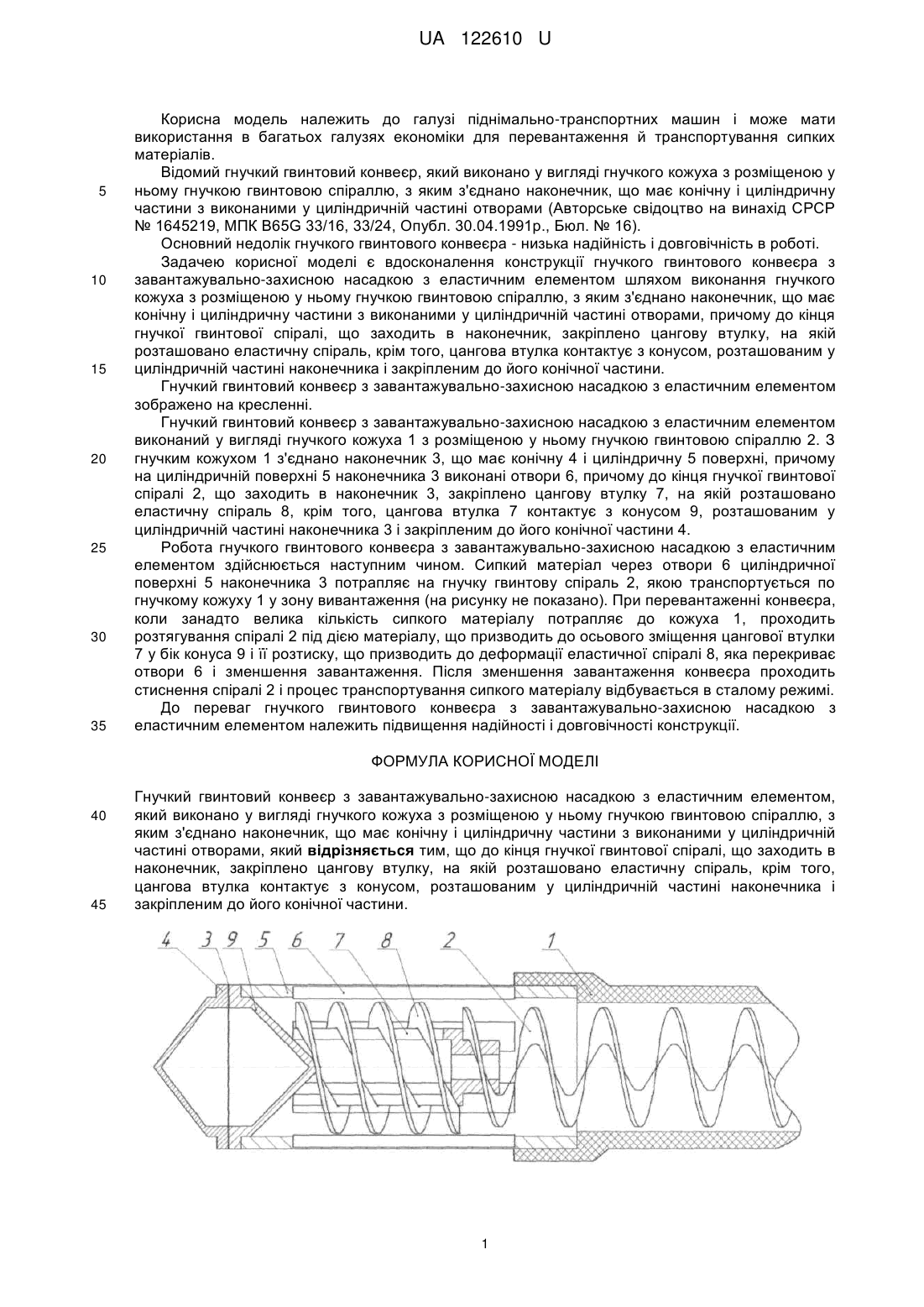

Реферат: Гнучкий гвинтовий конвеєр з завантажувально-захисною насадкою з еластичним елементом виконано у вигляді гнучкого кожуха з розміщеною у ньому гнучкою гвинтовою спіраллю, з яким з'єднано наконечник, що має конічну і циліндричну частини з виконаними у циліндричній частині отворами. До кінця гнучкої гвинтової спіралі, що заходить в наконечник, закріплено цангову втулку, на якій розташовано еластичну спіраль. Цангова втулка контактує з конусом, розташованим у циліндричній частині наконечника і закріпленим до його конічної частини. UA 122610 U (12) UA 122610 U UA 122610 U 5 10 15 20 25 30 35 Корисна модель належить до галузі піднімально-транспортних машин і може мати використання в багатьох галузях економіки для перевантаження й транспортування сипких матеріалів. Відомий гнучкий гвинтовий конвеєр, який виконано у вигляді гнучкого кожуха з розміщеною у ньому гнучкою гвинтовою спіраллю, з яким з'єднано наконечник, що має конічну і циліндричну частини з виконаними у циліндричній частині отворами (Авторське свідоцтво на винахід СРСР № 1645219, МПК B65G 33/16, 33/24, Опубл. 30.04.1991р., Бюл. № 16). Основний недолік гнучкого гвинтового конвеєра - низька надійність і довговічність в роботі. Задачею корисної моделі є вдосконалення конструкції гнучкого гвинтового конвеєра з завантажувально-захисною насадкою з еластичним елементом шляхом виконання гнучкого кожуха з розміщеною у ньому гнучкою гвинтовою спіраллю, з яким з'єднано наконечник, що має конічну і циліндричну частини з виконаними у циліндричній частині отворами, причому до кінця гнучкої гвинтової спіралі, що заходить в наконечник, закріплено цангову втулку, на якій розташовано еластичну спіраль, крім того, цангова втулка контактує з конусом, розташованим у циліндричній частині наконечника і закріпленим до його конічної частини. Гнучкий гвинтовий конвеєр з завантажувально-захисною насадкою з еластичним елементом зображено на кресленні. Гнучкий гвинтовий конвеєр з завантажувально-захисною насадкою з еластичним елементом виконаний у вигляді гнучкого кожуха 1 з розміщеною у ньому гнучкою гвинтовою спіраллю 2. З гнучким кожухом 1 з'єднано наконечник 3, що має конічну 4 і циліндричну 5 поверхні, причому на циліндричній поверхні 5 наконечника 3 виконані отвори 6, причому до кінця гнучкої гвинтової спіралі 2, що заходить в наконечник 3, закріплено цангову втулку 7, на якій розташовано еластичну спіраль 8, крім того, цангова втулка 7 контактує з конусом 9, розташованим у циліндричній частині наконечника 3 і закріпленим до його конічної частини 4. Робота гнучкого гвинтового конвеєра з завантажувально-захисною насадкою з еластичним елементом здійснюється наступним чином. Сипкий матеріал через отвори 6 циліндричної поверхні 5 наконечника 3 потрапляє на гнучку гвинтову спіраль 2, якою транспортується по гнучкому кожуху 1 у зону вивантаження (на рисунку не показано). При перевантаженні конвеєра, коли занадто велика кількість сипкого матеріалу потрапляє до кожуха 1, проходить розтягування спіралі 2 під дією матеріалу, що призводить до осьового зміщення цангової втулки 7 у бік конуса 9 і її розтиску, що призводить до деформації еластичної спіралі 8, яка перекриває отвори 6 і зменшення завантаження. Після зменшення завантаження конвеєра проходить стиснення спіралі 2 і процес транспортування сипкого матеріалу відбувається в сталому режимі. До переваг гнучкого гвинтового конвеєра з завантажувально-захисною насадкою з еластичним елементом належить підвищення надійності і довговічності конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Гнучкий гвинтовий конвеєр з завантажувально-захисною насадкою з еластичним елементом, який виконано у вигляді гнучкого кожуха з розміщеною у ньому гнучкою гвинтовою спіраллю, з яким з'єднано наконечник, що має конічну і циліндричну частини з виконаними у циліндричній частині отворами, який відрізняється тим, що до кінця гнучкої гвинтової спіралі, що заходить в наконечник, закріплено цангову втулку, на якій розташовано еластичну спіраль, крім того, цангова втулка контактує з конусом, розташованим у циліндричній частині наконечника і закріпленим до його конічної частини. 1 UA 122610 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
