Телеграфний ключ, узгоджений з персональною електронно-обчислювальною машиною

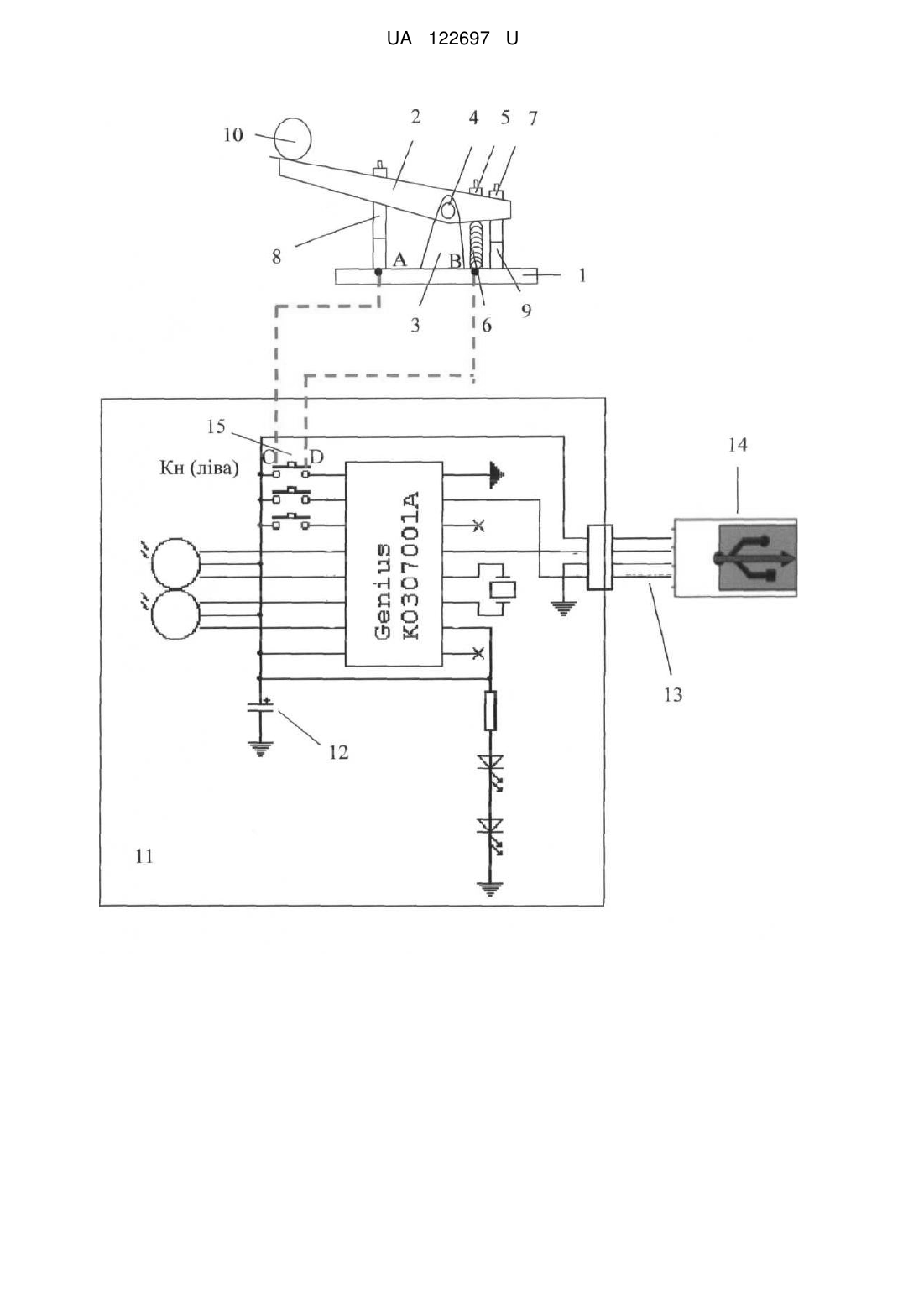

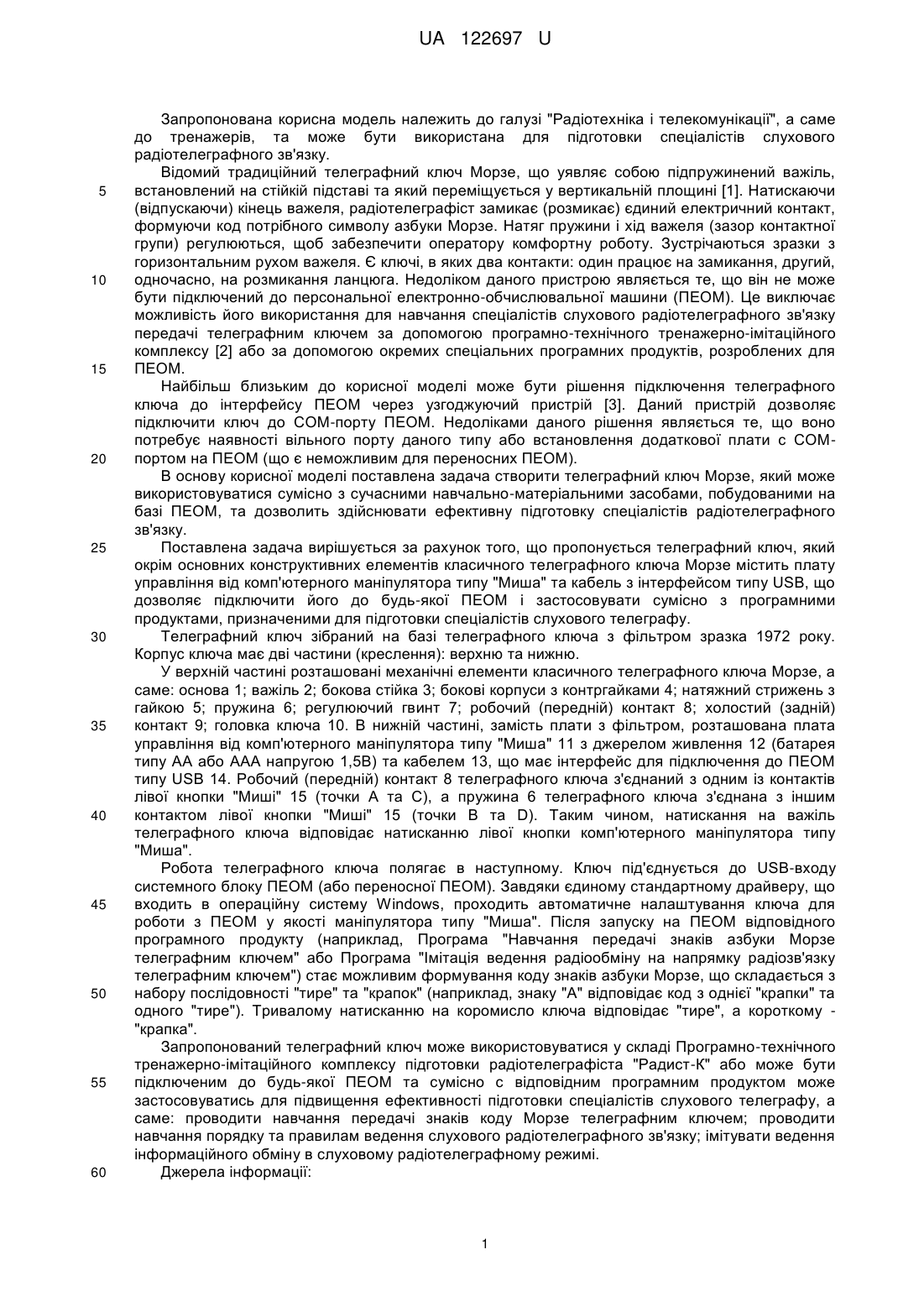

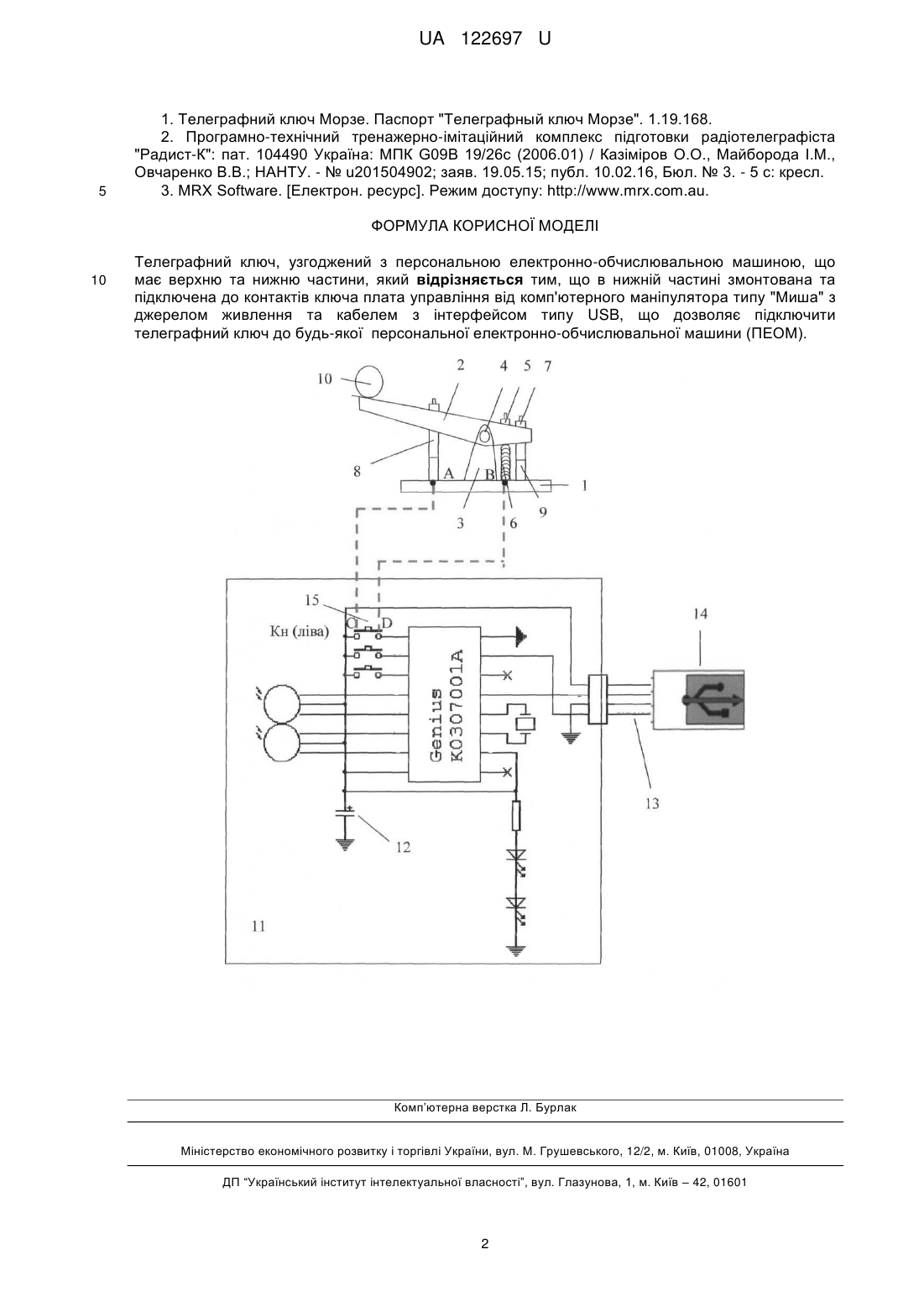

Реферат: Телеграфний ключ, узгоджений з персональною електронно-обчислювальною машиною, має верхню та нижню частини. При цьому, в нижній частині змонтована та підключена до контактів ключа плата управління від комп'ютерного маніпулятора типу "Миша" з джерелом живлення та кабелем з інтерфейсом типу USB, що дозволяє підключити телеграфний ключ до будь-якої персональної електронно-обчислювальної машини (ПЕОМ). UA 122697 U (12) UA 122697 U UA 122697 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі "Радіотехніка і телекомунікації", а саме до тренажерів, та може бути використана для підготовки спеціалістів слухового радіотелеграфного зв'язку. Відомий традиційний телеграфний ключ Морзе, що уявляє собою підпружинений важіль, встановлений на стійкій підставі та який переміщується у вертикальній площині [1]. Натискаючи (відпускаючи) кінець важеля, радіотелеграфіст замикає (розмикає) єдиний електричний контакт, формуючи код потрібного символу азбуки Морзе. Натяг пружини і хід важеля (зазор контактної групи) регулюються, щоб забезпечити оператору комфортну роботу. Зустрічаються зразки з горизонтальним рухом важеля. Є ключі, в яких два контакти: один працює на замикання, другий, одночасно, на розмикання ланцюга. Недоліком даного пристрою являється те, що він не може бути підключений до персональної електронно-обчислювальної машини (ПЕОМ). Це виключає можливість його використання для навчання спеціалістів слухового радіотелеграфного зв'язку передачі телеграфним ключем за допомогою програмно-технічного тренажерно-імітаційного комплексу [2] або за допомогою окремих спеціальних програмних продуктів, розроблених для ПЕОМ. Найбільш близьким до корисної моделі може бути рішення підключення телеграфного ключа до інтерфейсу ПЕОМ через узгоджуючий пристрій [3]. Даний пристрій дозволяє підключити ключ до СОМ-порту ПЕОМ. Недоліками даного рішення являється те, що воно потребує наявності вільного порту даного типу або встановлення додаткової плати с СОМпортом на ПЕОМ (що є неможливим для переносних ПЕОМ). В основу корисної моделі поставлена задача створити телеграфний ключ Морзе, який може використовуватися сумісно з сучасними навчально-матеріальними засобами, побудованими на базі ПЕОМ, та дозволить здійснювати ефективну підготовку спеціалістів радіотелеграфного зв'язку. Поставлена задача вирішується за рахунок того, що пропонується телеграфний ключ, який окрім основних конструктивних елементів класичного телеграфного ключа Морзе містить плату управління від комп'ютерного маніпулятора типу "Миша" та кабель з інтерфейсом типу USB, що дозволяє підключити його до будь-якої ПЕОМ і застосовувати сумісно з програмними продуктами, призначеними для підготовки спеціалістів слухового телеграфу. Телеграфний ключ зібраний на базі телеграфного ключа з фільтром зразка 1972 року. Корпус ключа має дві частини (креслення): верхню та нижню. У верхній частині розташовані механічні елементи класичного телеграфного ключа Морзе, а саме: основа 1; важіль 2; бокова стійка 3; бокові корпуси з контргайками 4; натяжний стрижень з гайкою 5; пружина 6; регулюючий гвинт 7; робочий (передній) контакт 8; холостий (задній) контакт 9; головка ключа 10. В нижній частині, замість плати з фільтром, розташована плата управління від комп'ютерного маніпулятора типу "Миша" 11 з джерелом живлення 12 (батарея типу АА або ААА напругою 1,5В) та кабелем 13, що має інтерфейс для підключення до ПЕОМ типу USB 14. Робочий (передній) контакт 8 телеграфного ключа з'єднаний з одним із контактів лівої кнопки "Миші" 15 (точки А та С), а пружина 6 телеграфного ключа з'єднана з іншим контактом лівої кнопки "Миші" 15 (точки В та D). Таким чином, натискання на важіль телеграфного ключа відповідає натисканню лівої кнопки комп'ютерного маніпулятора типу "Миша". Робота телеграфного ключа полягає в наступному. Ключ під'єднується до USB-входу системного блоку ПЕОМ (або переносної ПЕОМ). Завдяки єдиному стандартному драйверу, що входить в операційну систему Windows, проходить автоматичне налаштування ключа для роботи з ПЕОМ у якості маніпулятора типу "Миша". Після запуску на ПЕОМ відповідного програмного продукту (наприклад, Програма "Навчання передачі знаків азбуки Морзе телеграфним ключем" або Програма "Імітація ведення радіообміну на напрямку радіозв'язку телеграфним ключем") стає можливим формування коду знаків азбуки Морзе, що складається з набору послідовності "тире" та "крапок" (наприклад, знаку "А" відповідає код з однієї "крапки" та одного "тире"). Тривалому натисканню на коромисло ключа відповідає "тире", а короткому "крапка". Запропонований телеграфний ключ може використовуватися у складі Програмно-технічного тренажерно-імітаційного комплексу підготовки радіотелеграфіста "Радист-К" або може бути підключеним до будь-якої ПЕОМ та сумісно с відповідним програмним продуктом може застосовуватись для підвищення ефективності підготовки спеціалістів слухового телеграфу, а саме: проводити навчання передачі знаків коду Морзе телеграфним ключем; проводити навчання порядку та правилам ведення слухового радіотелеграфного зв'язку; імітувати ведення інформаційного обміну в слуховому радіотелеграфному режимі. Джерела інформації: 1 UA 122697 U 5 1. Телеграфний ключ Морзе. Паспорт "Телеграфный ключ Морзе". 1.19.168. 2. Програмно-технічний тренажерно-імітаційний комплекс підготовки радіотелеграфіста "Радист-К": пат. 104490 Україна: МПК G09B 19/26с (2006.01) / Казіміров О.О., Майборода І.М., Овчаренко В.В.; НАНТУ. - № u201504902; заяв. 19.05.15; публ. 10.02.16, Бюл. № 3. - 5 с: кресл. 3. MRX Software. [Електрон. ресурс]. Режим доступу: http://www.mrx.com.au. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Телеграфний ключ, узгоджений з персональною електронно-обчислювальною машиною, що має верхню та нижню частини, який відрізняється тим, що в нижній частині змонтована та підключена до контактів ключа плата управління від комп'ютерного маніпулятора типу "Миша" з джерелом живлення та кабелем з інтерфейсом типу USB, що дозволяє підключити телеграфний ключ до будь-якої персональної електронно-обчислювальної машини (ПЕОМ). Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
