Пристрій для закріплення каната

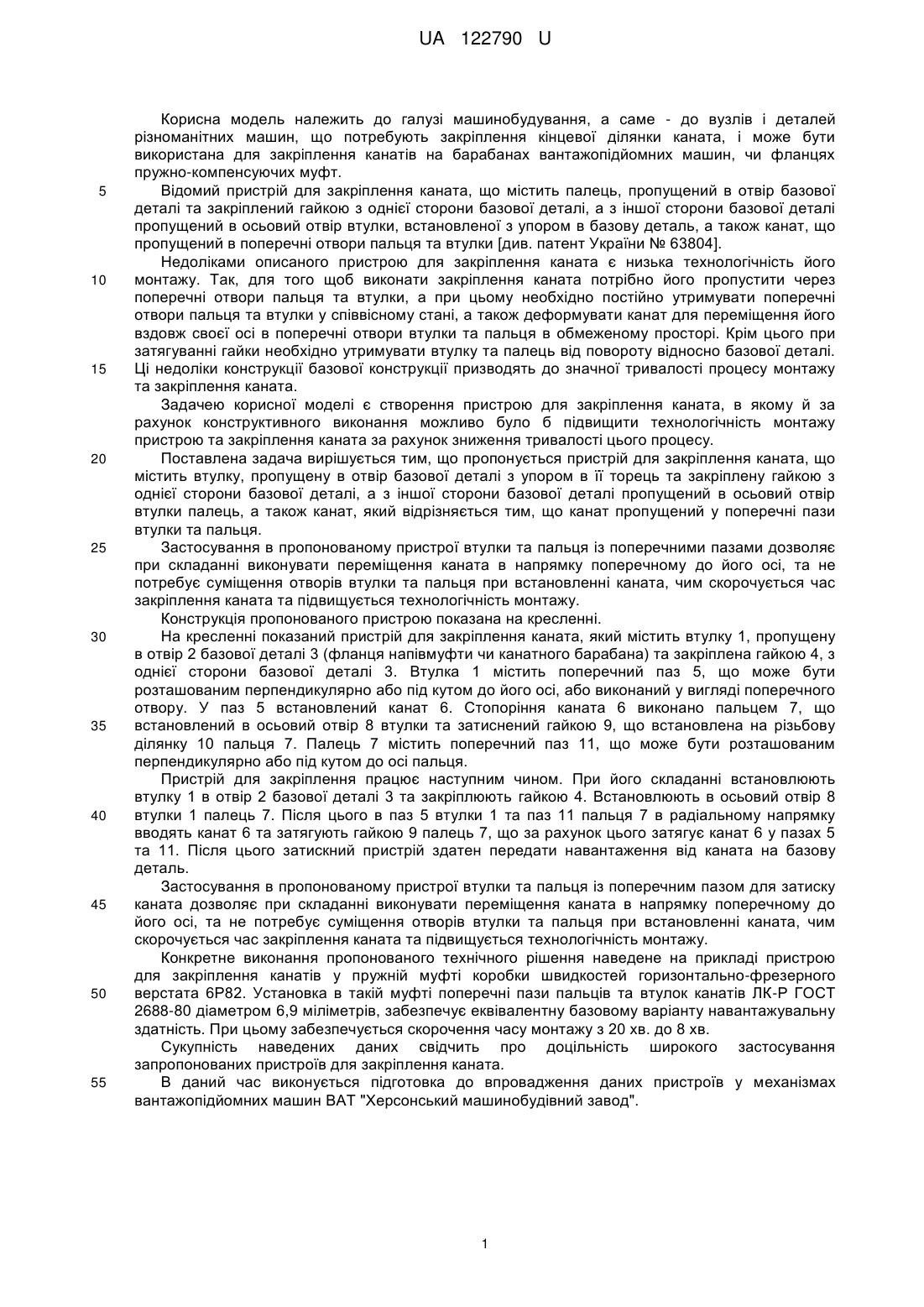

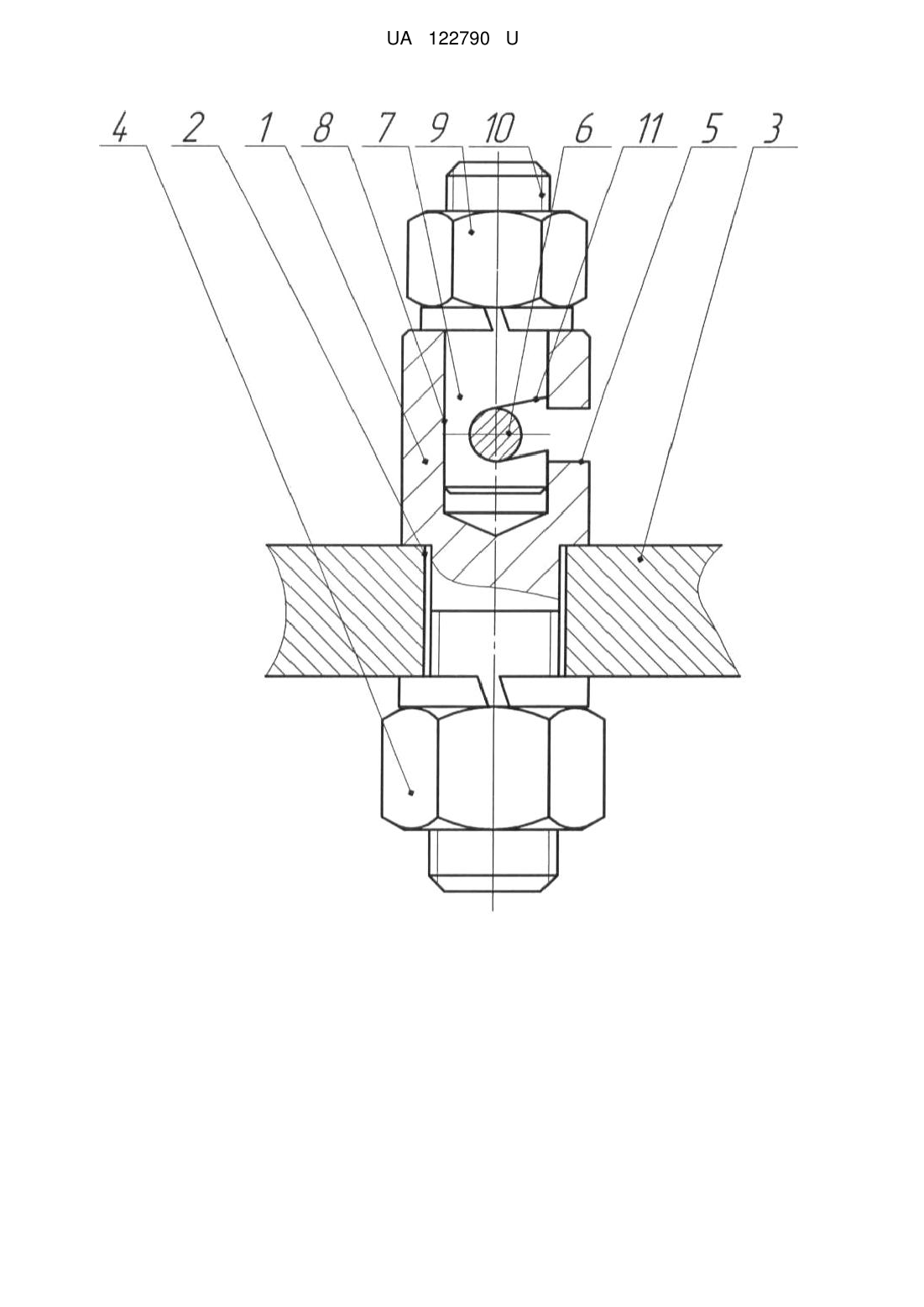

Реферат: Пристрій для закріплення каната містить втулку, пропущену в отвір базової деталі з упором в її торець та закріплену гайкою з однієї сторони базової деталі, а з іншої сторони базової деталі пропущений в осьовий отвір втулки палець, а також канат, причому канат пропущений у поперечні пази втулки та пальця. UA 122790 U (54) ПРИСТРІЙ ДЛЯ ЗАКРІПЛЕННЯ КАНАТА UA 122790 U UA 122790 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме - до вузлів і деталей різноманітних машин, що потребують закріплення кінцевої ділянки каната, і може бути використана для закріплення канатів на барабанах вантажопідйомних машин, чи фланцях пружно-компенсуючих муфт. Відомий пристрій для закріплення каната, що містить палець, пропущений в отвір базової деталі та закріплений гайкою з однієї сторони базової деталі, а з іншої сторони базової деталі пропущений в осьовий отвір втулки, встановленої з упором в базову деталь, а також канат, що пропущений в поперечні отвори пальця та втулки [див. патент України № 63804]. Недоліками описаного пристрою для закріплення каната є низька технологічність його монтажу. Так, для того щоб виконати закріплення каната потрібно його пропустити через поперечні отвори пальця та втулки, а при цьому необхідно постійно утримувати поперечні отвори пальця та втулки у співвісному стані, а також деформувати канат для переміщення його вздовж своєї осі в поперечні отвори втулки та пальця в обмеженому просторі. Крім цього при затягуванні гайки необхідно утримувати втулку та палець від повороту відносно базової деталі. Ці недоліки конструкції базової конструкції призводять до значної тривалості процесу монтажу та закріплення каната. Задачею корисної моделі є створення пристрою для закріплення каната, в якому й за рахунок конструктивного виконання можливо було б підвищити технологічність монтажу пристрою та закріплення каната за рахунок зниження тривалості цього процесу. Поставлена задача вирішується тим, що пропонується пристрій для закріплення каната, що містить втулку, пропущену в отвір базової деталі з упором в її торець та закріплену гайкою з однієї сторони базової деталі, а з іншої сторони базової деталі пропущений в осьовий отвір втулки палець, а також канат, який відрізняється тим, що канат пропущений у поперечні пази втулки та пальця. Застосування в пропонованому пристрої втулки та пальця із поперечними пазами дозволяє при складанні виконувати переміщення каната в напрямку поперечному до його осі, та не потребує суміщення отворів втулки та пальця при встановленні каната, чим скорочується час закріплення каната та підвищується технологічність монтажу. Конструкція пропонованого пристрою показана на кресленні. На кресленні показаний пристрій для закріплення каната, який містить втулку 1, пропущену в отвір 2 базової деталі 3 (фланця напівмуфти чи канатного барабана) та закріплена гайкою 4, з однієї сторони базової деталі 3. Втулка 1 містить поперечний паз 5, що може бути розташованим перпендикулярно або під кутом до його осі, або виконаний у вигляді поперечного отвору. У паз 5 встановлений канат 6. Стопоріння каната 6 виконано пальцем 7, що встановлений в осьовий отвір 8 втулки та затиснений гайкою 9, що встановлена на різьбову ділянку 10 пальця 7. Палець 7 містить поперечний паз 11, що може бути розташованим перпендикулярно або під кутом до осі пальця. Пристрій для закріплення працює наступним чином. При його складанні встановлюють втулку 1 в отвір 2 базової деталі 3 та закріплюють гайкою 4. Встановлюють в осьовий отвір 8 втулки 1 палець 7. Після цього в паз 5 втулки 1 та паз 11 пальця 7 в радіальному напрямку вводять канат 6 та затягують гайкою 9 палець 7, що за рахунок цього затягує канат 6 у пазах 5 та 11. Після цього затискний пристрій здатен передати навантаження від каната на базову деталь. Застосування в пропонованому пристрої втулки та пальця із поперечним пазом для затиску каната дозволяє при складанні виконувати переміщення каната в напрямку поперечному до його осі, та не потребує суміщення отворів втулки та пальця при встановленні каната, чим скорочується час закріплення каната та підвищується технологічність монтажу. Конкретне виконання пропонованого технічного рішення наведене на прикладі пристрою для закріплення канатів у пружній муфті коробки швидкостей горизонтально-фрезерного верстата 6Р82. Установка в такій муфті поперечні пази пальців та втулок канатів ЛК-Р ГОСТ 2688-80 діаметром 6,9 міліметрів, забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому забезпечується скорочення часу монтажу з 20 хв. до 8 хв. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих пристроїв для закріплення каната. В даний час виконується підготовка до впровадження даних пристроїв у механізмах вантажопідйомних машин ВАТ "Херсонський машинобудівний завод". 1 UA 122790 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для закріплення каната, що містить втулку, пропущену в отвір базової деталі з упором в її торець та закріплену гайкою з однієї сторони базової деталі, а з іншої сторони базової деталі пропущений в осьовий отвір втулки палець, а також канат, який відрізняється тим, що канат пропущений у поперечні пази втулки та пальця. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
