Спосіб переробки відходів або відсівів нерудних корисних копалин при виробництві щебеню й гравію

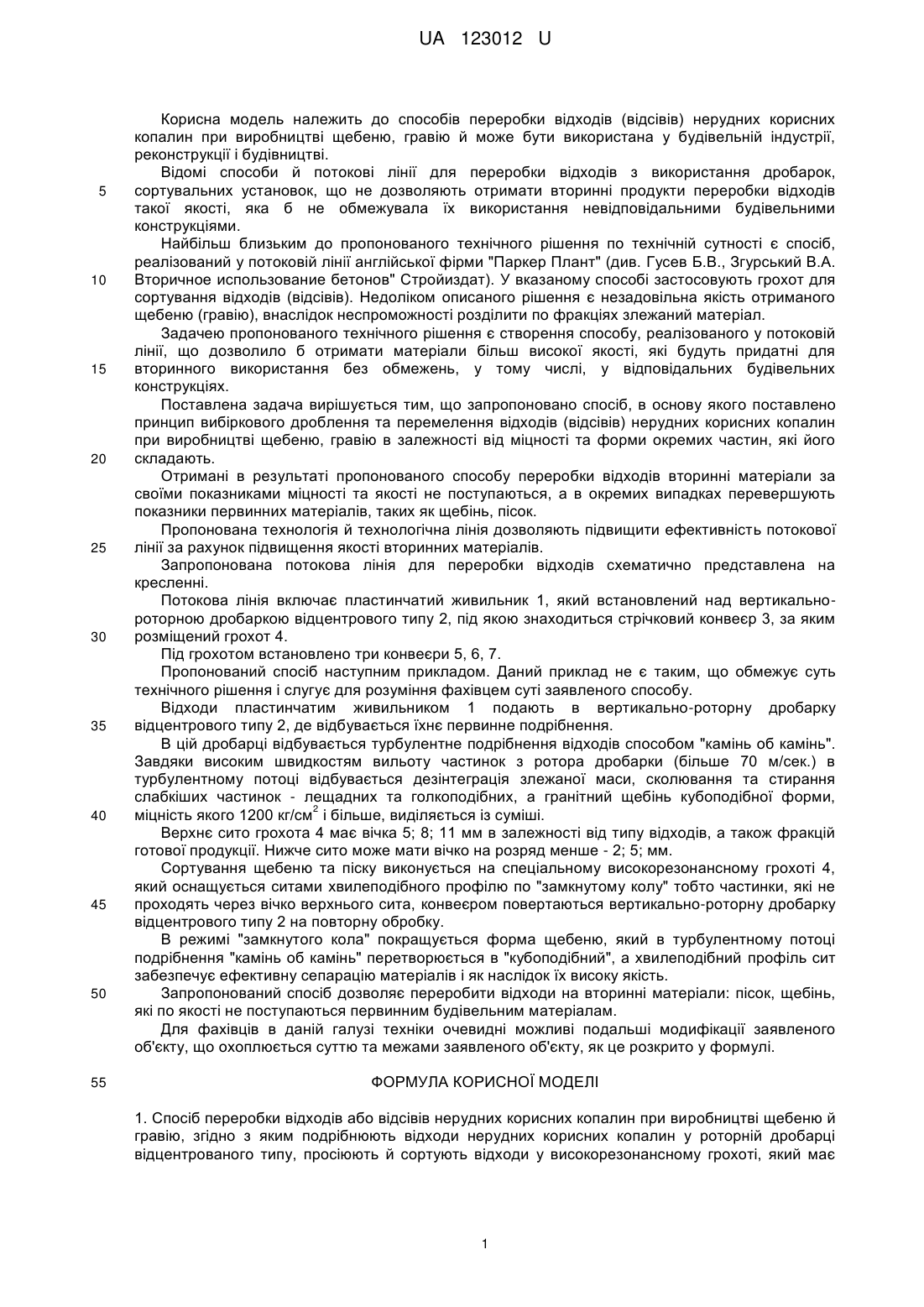

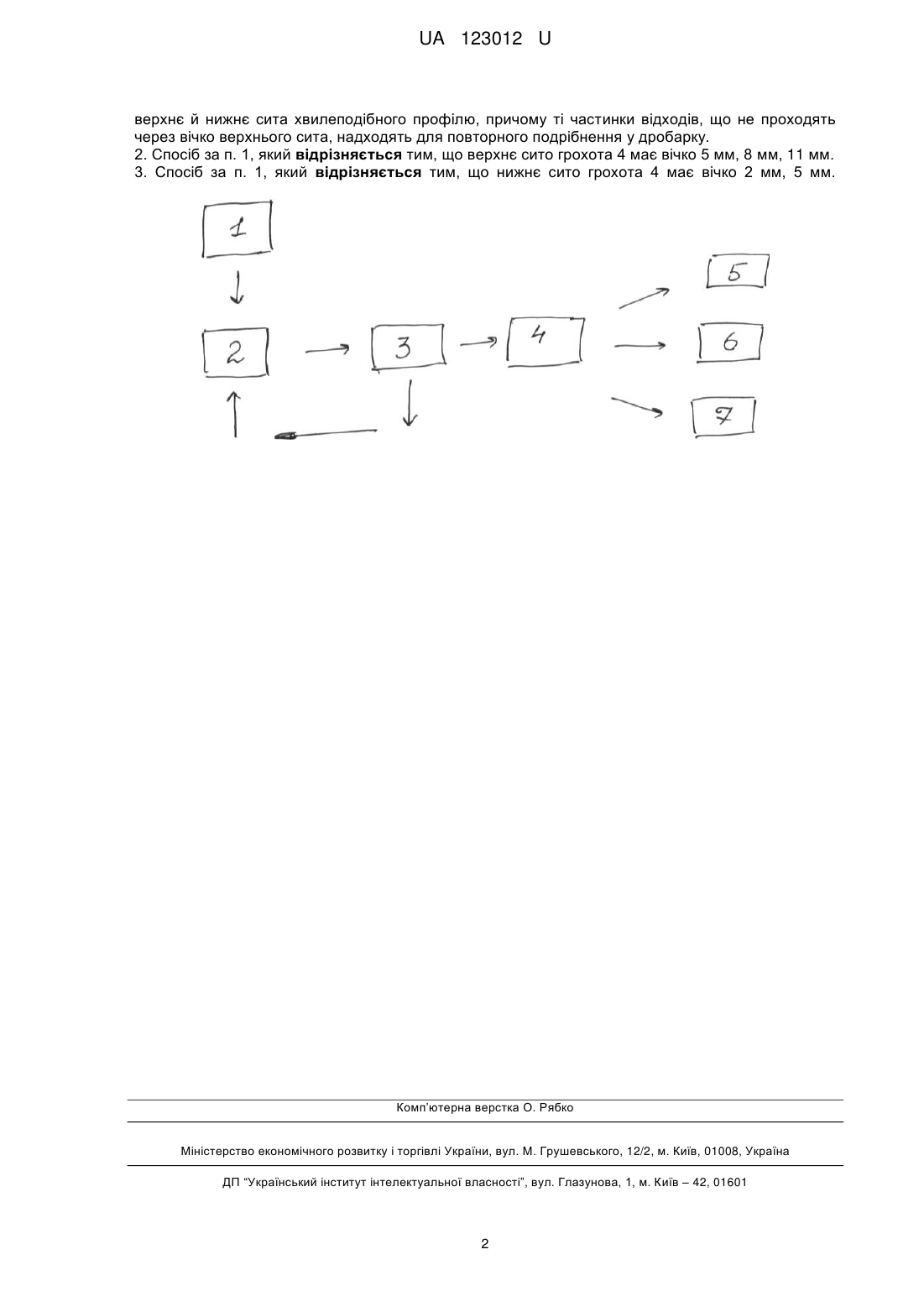

Реферат: Спосіб переробки відходів або відсівів нерудних корисних копалин при виробництві щебеню й гравію, згідно з яким подрібнюють відходи нерудних корисних копалин у роторній дробарці відцентрованого типу, просіюють й сортують відходи у високорезонансному грохоті, який має верхнє й нижнє сита хвилеподібного профілю, причому ті частинки відходів, що не проходять через вічко верхнього сита, надходять для повторного подрібнення у дробарку. UA 123012 U (12) UA 123012 U UA 123012 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів переробки відходів (відсівів) нерудних корисних копалин при виробництві щебеню, гравію й може бути використана у будівельній індустрії, реконструкції і будівництві. Відомі способи й потокові лінії для переробки відходів з використання дробарок, сортувальних установок, що не дозволяють отримати вторинні продукти переробки відходів такої якості, яка б не обмежувала їх використання невідповідальними будівельними конструкціями. Найбільш близьким до пропонованого технічного рішення по технічній сутності є спосіб, реалізований у потоковій лінії англійської фірми "Паркер Плант" (див. Гусев Б.В., Згурський В.А. Вторичное использование бетонов" Стройиздат). У вказаному способі застосовують грохот для сортування відходів (відсівів). Недоліком описаного рішення є незадовільна якість отриманого щебеню (гравію), внаслідок неспроможності розділити по фракціях злежаний матеріал. Задачею пропонованого технічного рішення є створення способу, реалізованого у потоковій лінії, що дозволило б отримати матеріали більш високої якості, які будуть придатні для вторинного використання без обмежень, у тому числі, у відповідальних будівельних конструкціях. Поставлена задача вирішується тим, що запропоновано спосіб, в основу якого поставлено принцип вибіркового дроблення та перемелення відходів (відсівів) нерудних корисних копалин при виробництві щебеню, гравію в залежності від міцності та форми окремих частин, які його складають. Отримані в результаті пропонованого способу переробки відходів вторинні матеріали за своїми показниками міцності та якості не поступаються, а в окремих випадках перевершують показники первинних матеріалів, таких як щебінь, пісок. Пропонована технологія й технологічна лінія дозволяють підвищити ефективність потокової лінії за рахунок підвищення якості вторинних матеріалів. Запропонована потокова лінія для переробки відходів схематично представлена на кресленні. Потокова лінія включає пластинчатий живильник 1, який встановлений над вертикальнороторною дробаркою відцентрового типу 2, під якою знаходиться стрічковий конвеєр 3, за яким розміщений грохот 4. Під грохотом встановлено три конвеєри 5, 6, 7. Пропонований спосіб наступним прикладом. Даний приклад не є таким, що обмежує суть технічного рішення і слугує для розуміння фахівцем суті заявленого способу. Відходи пластинчатим живильником 1 подають в вертикально-роторну дробарку відцентрового типу 2, де відбувається їхнє первинне подрібнення. В цій дробарці відбувається турбулентне подрібнення відходів способом "камінь об камінь". Завдяки високим швидкостям вильоту частинок з ротора дробарки (більше 70 м/сек.) в турбулентному потоці відбувається дезінтеграція злежаної маси, сколювання та стирання слабкіших частинок - лещадних та голкоподібних, а гранітний щебінь кубоподібної форми, 2 міцність якого 1200 кг/см і більше, виділяється із суміші. Верхнє сито грохота 4 має вічка 5; 8; 11 мм в залежності від типу відходів, а також фракцій готової продукції. Нижче сито може мати вічко на розряд менше - 2; 5; мм. Сортування щебеню та піску виконується на спеціальному високорезонансному грохоті 4, який оснащується ситами хвилеподібного профілю по "замкнутому колу" тобто частинки, які не проходять через вічко верхнього сита, конвеєром повертаються вертикально-роторну дробарку відцентрового типу 2 на повторну обробку. В режимі "замкнутого кола" покращується форма щебеню, який в турбулентному потоці подрібнення "камінь об камінь" перетворюється в "кубоподібний", а хвилеподібний профіль сит забезпечує ефективну сепарацію матеріалів і як наслідок їх високу якість. Запропонований спосіб дозволяє переробити відходи на вторинні матеріали: пісок, щебінь, які по якості не поступаються первинним будівельним матеріалам. Для фахівців в даній галузі техніки очевидні можливі подальші модифікації заявленого об'єкту, що охоплюється суттю та межами заявленого об'єкту, як це розкрито у формулі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб переробки відходів або відсівів нерудних корисних копалин при виробництві щебеню й гравію, згідно з яким подрібнюють відходи нерудних корисних копалин у роторній дробарці відцентрованого типу, просіюють й сортують відходи у високорезонансному грохоті, який має 1 UA 123012 U верхнє й нижнє сита хвилеподібного профілю, причому ті частинки відходів, що не проходять через вічко верхнього сита, надходять для повторного подрібнення у дробарку. 2. Спосіб за п. 1, який відрізняється тим, що верхнє сито грохота 4 має вічко 5 мм, 8 мм, 11 мм. 3. Спосіб за п. 1, який відрізняється тим, що нижнє сито грохота 4 має вічко 2 мм, 5 мм. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
