Комбінований коректуючий пристрій зміни осьового навантаження на долото для віброзахисту бурильної колони

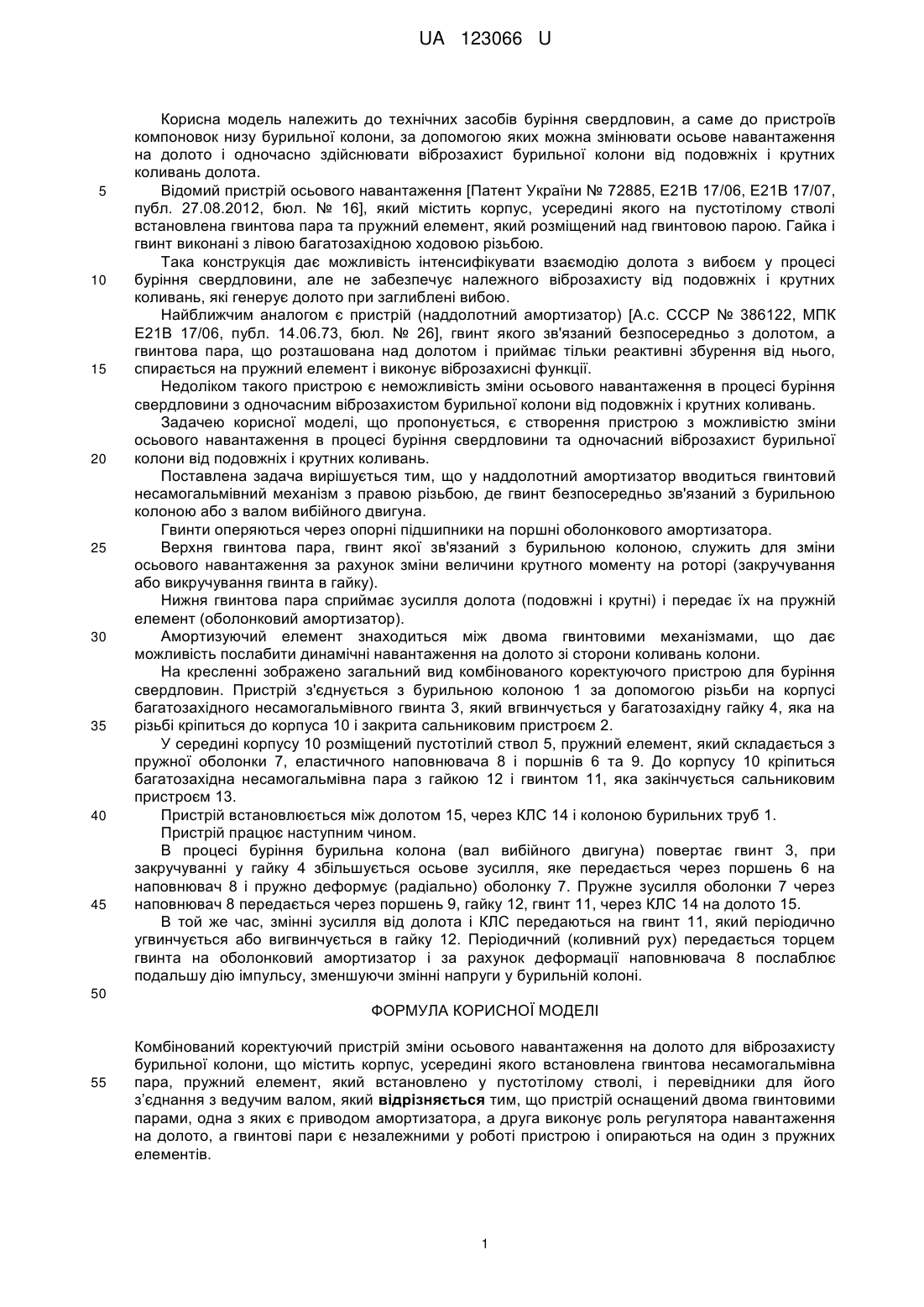

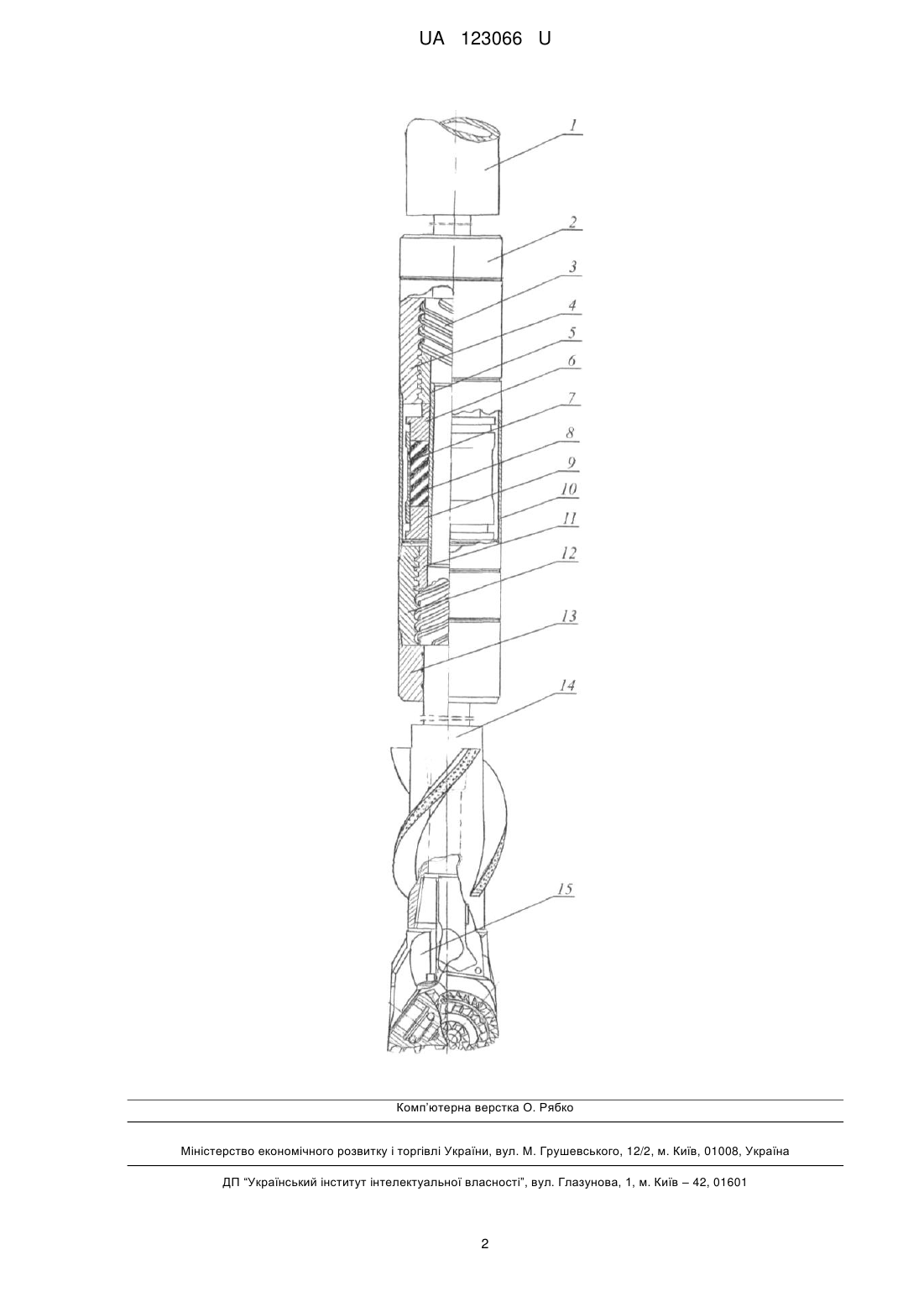

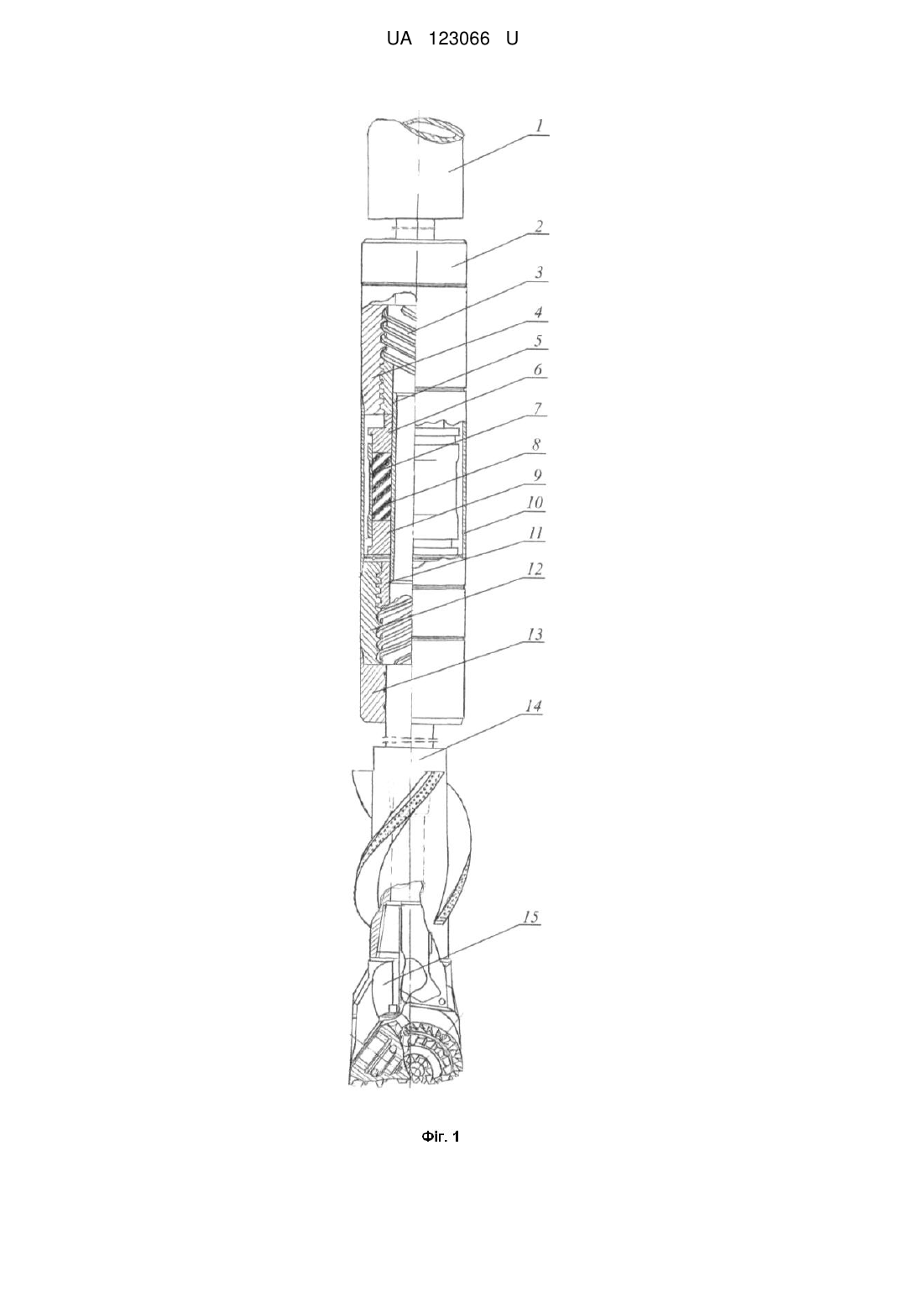

Реферат: Комбінований коректуючий пристрій зміни осьового навантаження на долото для віброзахисту бурильної колони містить корпус, усередині якого встановлена гвинтова несамогальмівна пара, пружний елемент, який встановлено у пустотілому стволі, з і перевідники для його з’єднання з ведучим валом. Пристрій оснащений двома гвинтовими парами, одна з яких є приводом амортизатора, а друга виконує роль регулятора навантаження на долото, а гвинтові пари є незалежними у роботі пристрою і опираються на один з пружних елементів. UA 123066 U (12) UA 123066 U UA 123066 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до технічних засобів буріння свердловин, а саме до пристроїв компоновок низу бурильної колони, за допомогою яких можна змінювати осьове навантаження на долото і одночасно здійснювати віброзахист бурильної колони від подовжніх і крутних коливань долота. Відомий пристрій осьового навантаження [Патент України № 72885, Е21В 17/06, Е21В 17/07, публ. 27.08.2012, бюл. № 16], який містить корпус, усередині якого на пустотілому стволі встановлена гвинтова пара та пружний елемент, який розміщений над гвинтовою парою. Гайка і гвинт виконані з лівою багатозахідною ходовою різьбою. Така конструкція дає можливість інтенсифікувати взаємодію долота з вибоєм у процесі буріння свердловини, але не забезпечує належного віброзахисту від подовжніх і крутних коливань, які генерує долото при заглиблені вибою. Найближчим аналогом є пристрій (наддолотний амортизатор) [А.с. СССР № 386122, МПК Е21В 17/06, публ. 14.06.73, бюл. № 26], гвинт якого зв'язаний безпосередньо з долотом, а гвинтова пара, що розташована над долотом і приймає тільки реактивні збурення від нього, спирається на пружний елемент і виконує віброзахисні функції. Недоліком такого пристрою є неможливість зміни осьового навантаження в процесі буріння свердловини з одночасним віброзахистом бурильної колони від подовжніх і крутних коливань. Задачею корисної моделі, що пропонується, є створення пристрою з можливістю зміни осьового навантаження в процесі буріння свердловини та одночасний віброзахист бурильної колони від подовжніх і крутних коливань. Поставлена задача вирішується тим, що у наддолотний амортизатор вводиться гвинтовий несамогальмівний механізм з правою різьбою, де гвинт безпосередньо зв'язаний з бурильною колоною або з валом вибійного двигуна. Гвинти оперяються через опорні підшипники на поршні оболонкового амортизатора. Верхня гвинтова пара, гвинт якої зв'язаний з бурильною колоною, служить для зміни осьового навантаження за рахунок зміни величини крутного моменту на роторі (закручування або викручування гвинта в гайку). Нижня гвинтова пара сприймає зусилля долота (подовжні і крутні) і передає їх на пружній елемент (оболонковий амортизатор). Амортизуючий елемент знаходиться між двома гвинтовими механізмами, що дає можливість послабити динамічні навантаження на долото зі сторони коливань колони. На кресленні зображено загальний вид комбінованого коректуючого пристрою для буріння свердловин. Пристрій з'єднується з бурильною колоною 1 за допомогою різьби на корпусі багатозахідного несамогальмівного гвинта 3, який вгвинчується у багатозахідну гайку 4, яка на різьбі кріпиться до корпуса 10 і закрита сальниковим пристроєм 2. У середині корпусу 10 розміщений пустотілий ствол 5, пружний елемент, який складається з пружної оболонки 7, еластичного наповнювача 8 і поршнів 6 та 9. До корпусу 10 кріпиться багатозахідна несамогальмівна пара з гайкою 12 і гвинтом 11, яка закінчується сальниковим пристроєм 13. Пристрій встановлюється між долотом 15, через КЛС 14 і колоною бурильних труб 1. Пристрій працює наступним чином. В процесі буріння бурильна колона (вал вибійного двигуна) повертає гвинт 3, при закручуванні у гайку 4 збільшується осьове зусилля, яке передається через поршень 6 на наповнювач 8 і пружно деформує (радіально) оболонку 7. Пружне зусилля оболонки 7 через наповнювач 8 передається через поршень 9, гайку 12, гвинт 11, через КЛС 14 на долото 15. В той же час, змінні зусилля від долота і КЛС передаються на гвинт 11, який періодично угвинчується або вигвинчується в гайку 12. Періодичний (коливний рух) передається торцем гвинта на оболонковий амортизатор і за рахунок деформації наповнювача 8 послаблює подальшу дію імпульсу, зменшуючи змінні напруги у бурильній колоні. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Комбінований коректуючий пристрій зміни осьового навантаження на долото для віброзахисту бурильної колони, що містить корпус, усередині якого встановлена гвинтова несамогальмівна пара, пружний елемент, який встановлено у пустотілому стволі, і перевідники для його з’єднання з ведучим валом, який відрізняється тим, що пристрій оснащений двома гвинтовими парами, одна з яких є приводом амортизатора, а друга виконує роль регулятора навантаження на долото, а гвинтові пари є незалежними у роботі пристрою і опираються на один з пружних елементів. 1 UA 123066 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
