Пристрій для кріплення контейнера

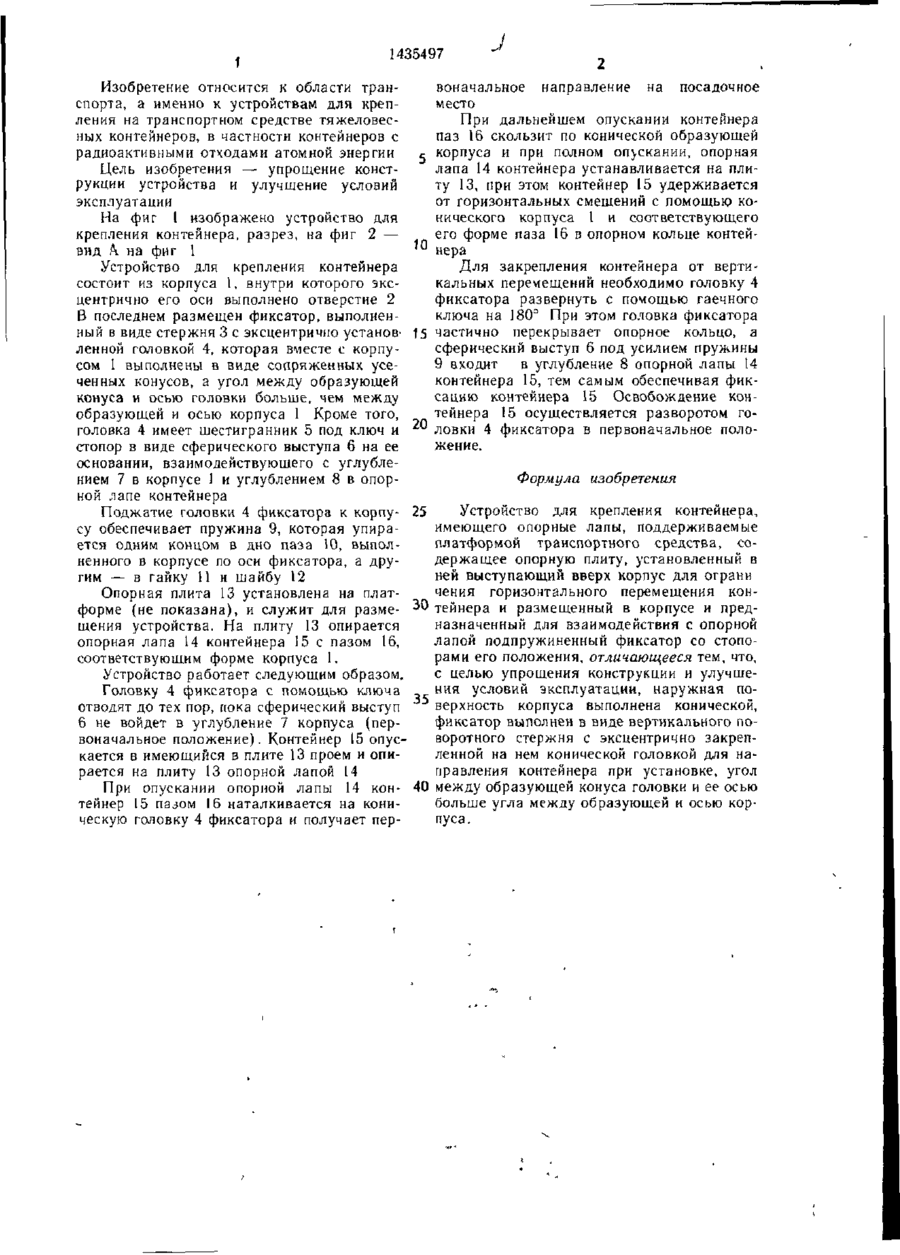

Изобретение относится к транспорту, а именно к устройствам для крепления на транспортном средстве тяжеловесных контейнеров, в частности контейнеров с радиоактивными отходами атомной энергии. Цель изобретения — упрощение конструкции и улучшение условий эксплуатации. Устройство содержит корпус 1 с эксцентричным отверстием 2, в котором установлен подпружиненный фиксатор в виде стержня 3 с эксцентрично установленной головкой 4. Головка 4 и корпус I выполнены в виде сопряженных усеченных конусов, а угол между образующей конуса и осью головки винта больше, чем между образующей и осью корпуса 2 ил. (Л 15 6 СО СП со Фиг / Г-РПФ-К; 1435497 J Изобретение относится к области транвоначальное направление на посадочное спорта, а именно к устройствам для крепместо ления на транспортном средстве тяжеловесПри дальнейшем опускании контейнера ных контейнеров, в частности контейнеров с паз 16 скользит по конической образующей радиоактивными отходами атомной энергии корпуса и при полном опускании, опорная лапа 14 контейнера устанавливается на плиЦель изобретения — упрощение констту 13, при этом контейнер 15 удерживается рукции устройства и улучшение условий от горизонтальных смещений с помощью коэксплуатации нического корпуса 1 и соответствующего На фиг 1 изображено устройство для его форме паза 16 в опорном кольце контейкрепления контейнера, разрез, на фиг 2 — 10 нера вид А. на фиг І Для закрепления контейнера от вертиУстройство для крепления контейнера кальных перемещений необходимо головку 4 состоит из корпуса 1, внутри которого эксфиксатора развернуть с помощью гаечного центрично его оси выполнено отверстие 2 ключа на 180° При этом головка фиксатора В последнем размещен фиксатор, выполненный в виде стержня 3 с эксцентрично установ- 15 частично перекрывает опорное кольцо, а сферический выступ 6 под усилием пружины ленной головкой 4, которая вместе с корпу9 входит в углубление 8 опорной лапы 14 сом 1 выполнены в виде сопряженных усеконтейнера 15, тем самым обеспечивая фикченных конусов, а угол между образующей сацию контейнера 15 Освобождение конконуса и осью головки больше, чем между тейнера 15 осуществляется разворотом гообразующей и осью корпуса 1 Кроме того, головка 4 имеет шестигранник 5 под ключ и 20 ловки 4 фиксатора в первоначальное положение. стопор в виде сферического выступа 6 на ее основании, взаимодействующего с углублением 7 в корпусе 1 и углублением 8 в опорФормула изобретения ной лапе контейнера Устройство для крепления контейнера, Поджатие головки 4 фиксатора к корпу- 25 имеющего опорные лапы, поддерживаемые су обеспечивает пружина 9, которая упираплатформой транспортного средства, соется одним концом в дно паза 10, выполдержащее опорную плиту, установленный в ненного в корпусе по оси фиксатора, а друней выступающий вверх корпус для ограни гим — в гайку И и шайбу 12 чения горизонтального перемещения конОпорная плита 13 установлена на плат30 тейнера и размещенный в корпусе и предформе {не показана), и служит для разменазначенный для взаимодействия с опорной щения устройства. На плиту 13 опирается лапой подпружиненный фиксатор со стопоопорная лапа 14 контейнера 15 с пазом 16, рами его положения, отличающееся тем, что, соответствующим форме корпуса 1. с целью упрощения конструкции и улучшеУстройство работает следующим образом. ния условий эксплуатации, наружная поГоловку 4 фиксатора с помощью ключа отводят до тех пор, пока сферический выступ 35 верхность корпуса выполнена конической, фиксатор выполнен в виде вертикального по6 не войдет в углубление 7 корпуса (перворотного стержня с эксцентрично закрепвоначальное положение). Контейнер 15 опусленной на нем конической головкой для накается в имеющийся в плите 13 проем и опирается на плиту 13 опорной лапой 14 правления контейнера при установке, угол При опускании опорной лапы 14 кон- 40 между образующей конуса головки и ее осью тейнер 15 пазом 16 наталкивается на конибольше угла между образующей и осью корческую головку 4 фиксатора и получает перпуса. 1435497 Вид А Фиг.г Составите иь Н Гозюмова Редакторы Лазаренко Техред И Верес Корректор М Пожо Заказ 55^9/17 Тираж 569 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытии 113035, Москва, Ж—35, Раушская наб д 4/5 Производственно полиграфическое предприятие, г Ужгород, ул Проектная, 4
