Комбінована парогазова установка

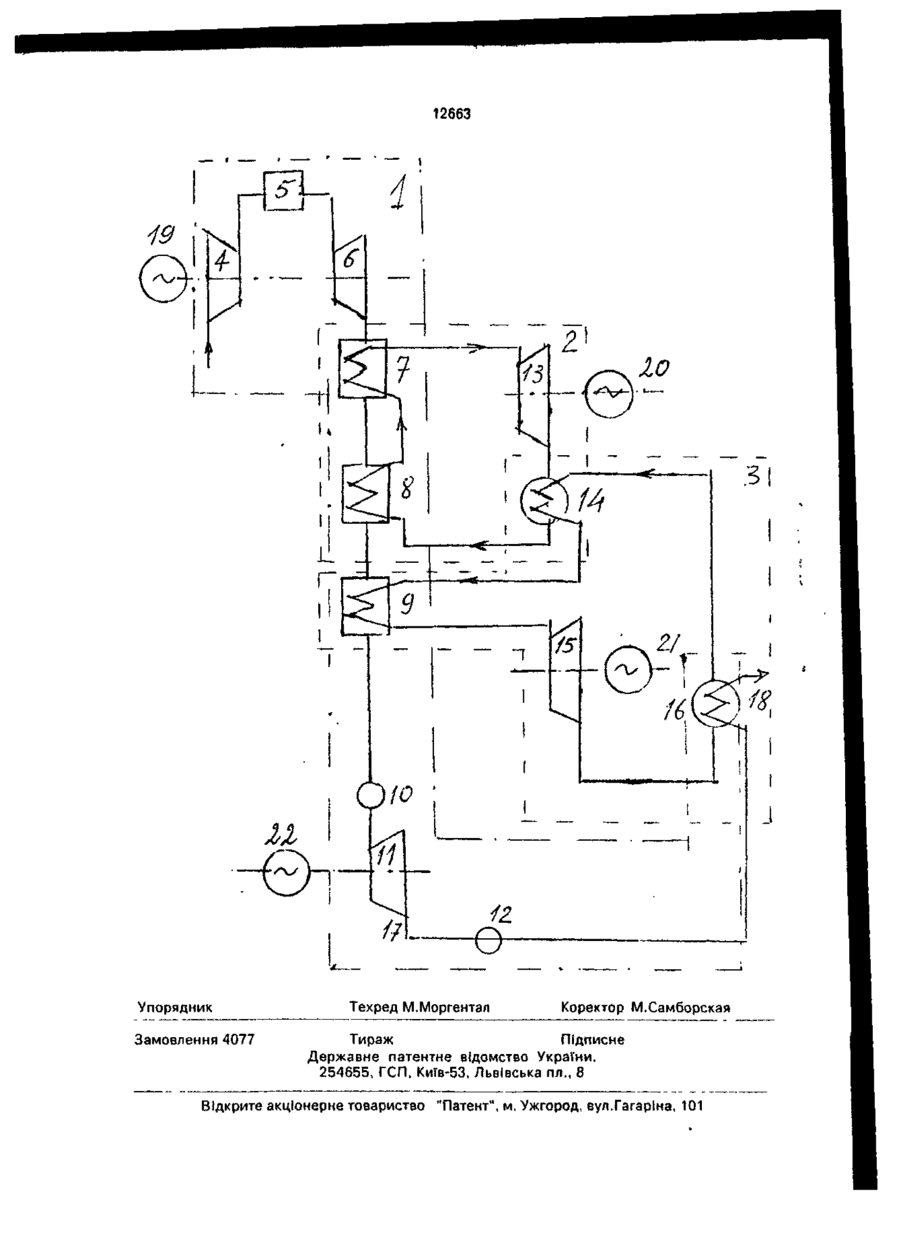

Комбинированная парогазовая установка для получения электроэнергии, содержащая размещенные в газовом контуре компрессор, газовую турбину, парогенератор, экономайзер, сепаратор, турбодетандер и замкнутый паросиловой контур, включающий паровую турбину с конденсатором и подсоединенный к газовому контуру через экономайзер и парогенератор, о т л и ч а ю щ а я с я тем, что она снабжена дополнительным замкнутым паросиловым контуром с низкокипящим рабочим телом, включающим последовательно размещенные теплообменник и паровую турбину с генератором и конденсатором и подсоединенным к газовому и основному паросиловому контурам соответственно через теплообменник и охлаждающую поверхность конденсатора основного паросилового контура, при этом последняя включена в дополнительный паросиловой контур между его конденсатором и теплообменником, который по греющей среде размещен в газовом контуре за экономайзером, а выход турбодетандера сообщен с атмосферой через охлаждающую поверхность конденсатора дополнительного контура. Изобретение относится к теплоэнергетике и может быть использовано при производстве электроэнергии. Известна комбинированная паросиловая установка, содержащая два последовательно соединенные паросиловые контура высококипящего и низкокипящего вещества, объединенные конденсатором-пароперегревателем (авт.св. СССР № 1377420, кл. F01 К 23/04, 1985 г.). Вследствие использования воды в качестве охлаждающей среды для конденсатора паросилового контура низкокипящего вещества в нем невозможно достижение температур ниже температуры окружающей среды, что ограничивает величину перепада температур на входе и выходе паровой турбины паросилового контура, вакуума в его конденсаторе и, соответственно, расхода топлива на производство единицы электроэнергии. Известна комбинированная парогазовая установка для получения электроэнергии, содержащая размещенные в газовом контуре компрессор, газовую турбину, парогенератор, экономайзер, сепаратор, турбодетандер и замкнутый паросиловой контур, включающий паровую турбину с конденсатором и подсоединенный к газовому контуру через экономайзер и парогенератор (авт.св, СССР № 394575. кл. F 01 К 25/00, 1971 г.). Конструктивным недостатком известной установки является связь конденсатора паросилового контура с окружающей средой, что ограничивает возможность уменьшения расхода топлива на производство ею (20)94321840, 11.05.93 (21)4941390/SU (22)04.06.91 (24)28.02.97 (46)28.02.97. Бюл. № 1 (56) Авторское свидетельство СССР Ns 394575, кл. А 01 К 25/00, 1973 (прототип). С > O о со о 12663 единицы электроэнергии пределом, определяемым температурой окружающей среды. Задачей, решаемой изобретением, является повышение экономичности энергоустановки путем увеличения ее КПД. Это достигается тем, что комбинированная паросиловая установка для получения электроэнергии, содержащая размещенные в газовом контуре компрессор, газовую турбину, парогенератор, экономайзер, сепаратор, т у р б о д е г а н д е р и замкнутый паросиловой контур, включающий паровую турбину с конденсатором и подсоединенный к газовому контуру через экономайзер и парогенератор, согласно изобретению снаОжена дополнительным замкнутым паросиловым контуром с низкокипящим рабочим телом, включающим последовательно размещенные теплообмеїшик и паровую турбину с генератором и конденсатором и подсоединенным к газовому и основному паросиловому контуру соответственно через теплообменник и охлаждающую поверхность конденсатора основного паросилового контура, при этом последняя включена в дополнительный паросиловой контур между его конденсатором и теплообменником, который по греющей среде размещен в газовом контуре зч экономайзером, а выходтурЬодетандера сообщен с атмосферой через охлаждающую поверхность конденсатора дополнительного контура. Увеличение КПД установки достигнуто путем снижения расхода топлива на производство ею единицы электроэнергии вследствие увеличения объема ее производства генератором дополнительного паросилового контура за счет энергии уходящих в атмосферу газов и сбрасываемой в окружающую среду низкотемпературной жидкости, охлаждающей конденсатор основного паросилового контура. На чертеже схематично показана описываемая установка. . Установка содержит газовый контур 1, замкнутый паросиловой контур высококипящего вещества 2 и паросиловой контур иизкокипящего вещества 3. В контуре 1 последовательно размещены компрессор 4, камера сгорания 5, газовая турбина 6, парогенератор 7, экономайзер 8, регенеративный теплообменник 9, сепаратор капельной 5 10 15 20 25 30 35 40 45 50 влаги 10, турбодетандер 11 и сепаратор углекислоты 12. В контуре 2 парогенератор 7 соединен с экономайзером 8 и в линию их связи включены турбина 13 и конденсатор отработавшего пара 14. Контур 3 включает в себя паровую турбину 15, конденсаторы 14 и 16 и теплообменник 9. Выход 17 турбодетандера 11 сообщен с атмосферой через сепаратор 12 и охлаждающую поверхность 18 конденсатора 16. Кроме этого, на этой фигуре показаны электрогенераторы 19, 20, 21 и 22, размещенные на одном валу, соответственно, с турбинами 6, 13, 15 и турбодетандером 11. Установка работает следующим образом. Окружающий воздух засасывается компрессором 4 и нагнетается в камеру 5, в которую одновременно подается газовое ипи жидкое топливо. Образующееся в результате сгорания топлива газы с высокими температурой її давлением поступают в турС пну 6, которая вращает генератор 19 и компрессор 4. Из турбины 6 газы поступают в парогенератор 7, затем в экономайзер 8 и охпэждаются до температуры конденсации водяных паров, содержащихся в них, в теплообменнике 9. Отделение капельной влаги происходит в сепараторе 10. Осушенные газы поступают в турбодетандер 11, в котором за счет выработки электроэнергии генератором 22 снижают свою температуру до отрицательных з н а ч е н и й . Полученный в парогенераторе 7 пар поступает на вход турбины 13, которая вращает генератор 20. Отработавший пар сжижается в конденсаторе 14, отдавая свою теплоту низкокипящей жидкости второго паросилового контура и, проходя через экономайзер 8, поступает в парогенератор 7. Низкокипящее вещество испаряется в конденсаторе 14, подогреваются в теплообменнике 9 до более высокой температуры за счет охлаждения газов газового контура, направляется на турбину 15 и далее в конденсаторы 16 и 14. Газовый поток с выхода сепаратора 12 омывает охладительную поверхность 18 конденсатора 16, снижая температуру в нем до отрицательных значений, и через ее выход выбрасывается в атмосферу. Турбины 13,15и детандер 11 вращают генераторы 20, 21 и 22, пырабатывающие электроэнергию. 12663 Упорядник Замовлення 4077 Техред М.Моргентал Коректор М.Самборская Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл м 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
