Притискний пристрій до вилкового навантажувача

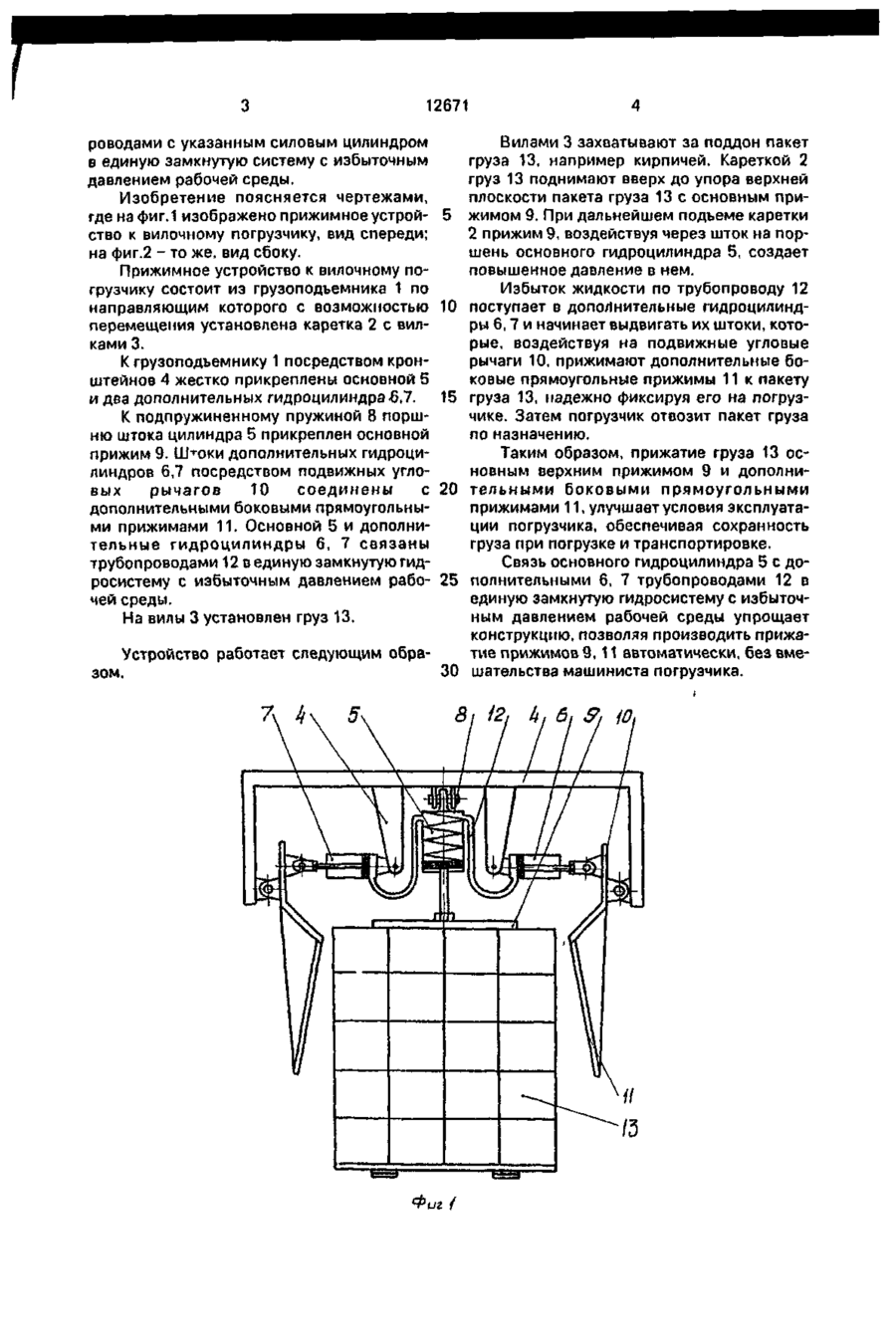

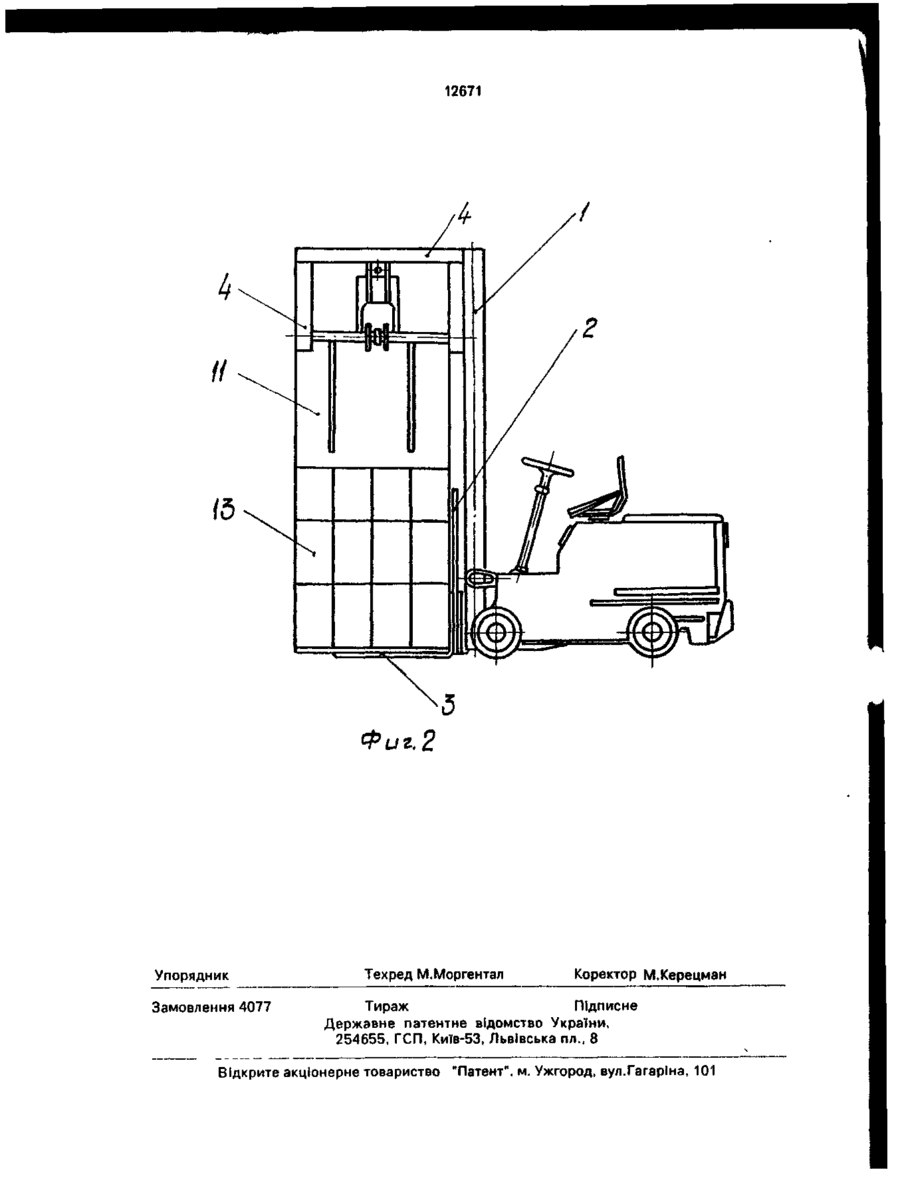

Прижимное устройство к вилочному погрузчику, содержащее смонтированный на каретке с вилами верхний прижим для груза, связанный с силовым цилиндром его привода, о т л и ч а ю щ е е с я тем, что оно снабжено боковыми прямоугольными прижимами, связанными угловыми рычагами, горизонтальными цилиндрами и трубопроводами с указанным силовым цилиндром с единую замкнутую систему с избыточным давлением рабочей среды. положениях распределителя сообщена с бесштоковой полостью силового цилиндра. Недостатком данных устройств является сложностью конструкции и недостаточно хорошие условия эксплуатации, объясняемые наличием только вертикального прижима, которого недостаточно для удержания неувязанного пакета кирпичей или других штучных грузов при их перемещении и погрузке. Предлагаемым техническим решением решается задача транспортирования неувязанных пакетов кирпичей или других штучных грузов, без риска, что пакет рассыпится, в результате чего упрощается конструкция и улучшается условия эксплуатации. Существенными признаками, характеризующими прижимное устройство к вилочному погрузчику, являются смонтированный на каретке с вилами верхний прижим для груза, связанный с силовым цилиндром его привода, при этом в отличие от прототипа оно снабжено боковыми прямоугольными прижимами, связанными угловыми рычагами, горизонтальными цилиндрами и трубоп С > ю о 12671 Вилами 3 захватывают за поддон пакет груза 13, например кирпичей. Кареткой 2 груз 13 поднимают вверх до упора верхней плоскости пакета груза 13 с основным прижимом 9. При дальнейшем подъеме каретки 2 прижим 9, воздействуя через шток на поршень основного гидроцилиндра 5, создает повышенное давление в нем. Избыток жидкости по трубопроводу 12 поступает в дополнительные гидроцилиндры 6,7 и начинает выдвигать их штоки, которые, воздействуя на подвижные угловые рычаги 10, прижимают дополнительные боковые прямоугольные прижимы 11 к пакету груза 13, надежно фиксируя его на погрузчике. Затем погрузчик отвозит пакет груза по назначению. Таким образом, прижатие груза 13 основным верхним прижимом 9 и дополнительными боковыми прямоугольными прижимами 11, улучшает условия эксплуатации погрузчика, обеспечивая сохранность груза при погрузке и транспортировке. Связь основного гидроцилиндра 5 с дополнительными 6, 7 трубопроводами 12 в единую замкнутую гидросистему с избыточным давлением рабочей среды упрощает конструкцию, позволяя производить прижатие прижимов9,11 автоматически, без вмеУстройство работает следующим обра30 шательства машиниста погрузчика. зом. роводами с указанным силовым цилиндром в единую замкнутую систему с избыточным давлением рабочей среды. Изобретение поясняется чертежами, где на фиг. 1 изображено прижимное устрой- 5 ство к вилочному погрузчику, вид спереди; на фиг.2 - то же, вид сбоку. Прижимное устройство к вилочному погрузчику состоит из грузоподъемника 1 по направляющим которого с возможностью 10 перемещения установлена каретка 2 с вилками 3. К грузоподъемнику 1 посредством кронштейнов 4 жестко прикреплены основной 5 и два дополнительных гидроцилиндра 6,7. 15 К подпружиненному пружиной 8 поршню штока цилиндра 5 прикреплен основной прижим 9. Ш т оки дополнительных гидроцилиндров 6,7 посредством подвижных угловых рычагов 10 соединены с 20 дополнительными боковыми прямоугольными прижимами 11. Основной 5 и дополнительные гидроцилиндры 6, 7 связаны трубопроводами 12 в единую замкнутую гидросистему с избыточным давлением рабо- 25 чей среды. На вилы 3 установлен груз 13. Фиг / 12671 Фиг. 2 Упорядник Замовлення 4077 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
