Пристрій для вимірювання рівня рідини в теплообмінному апараті

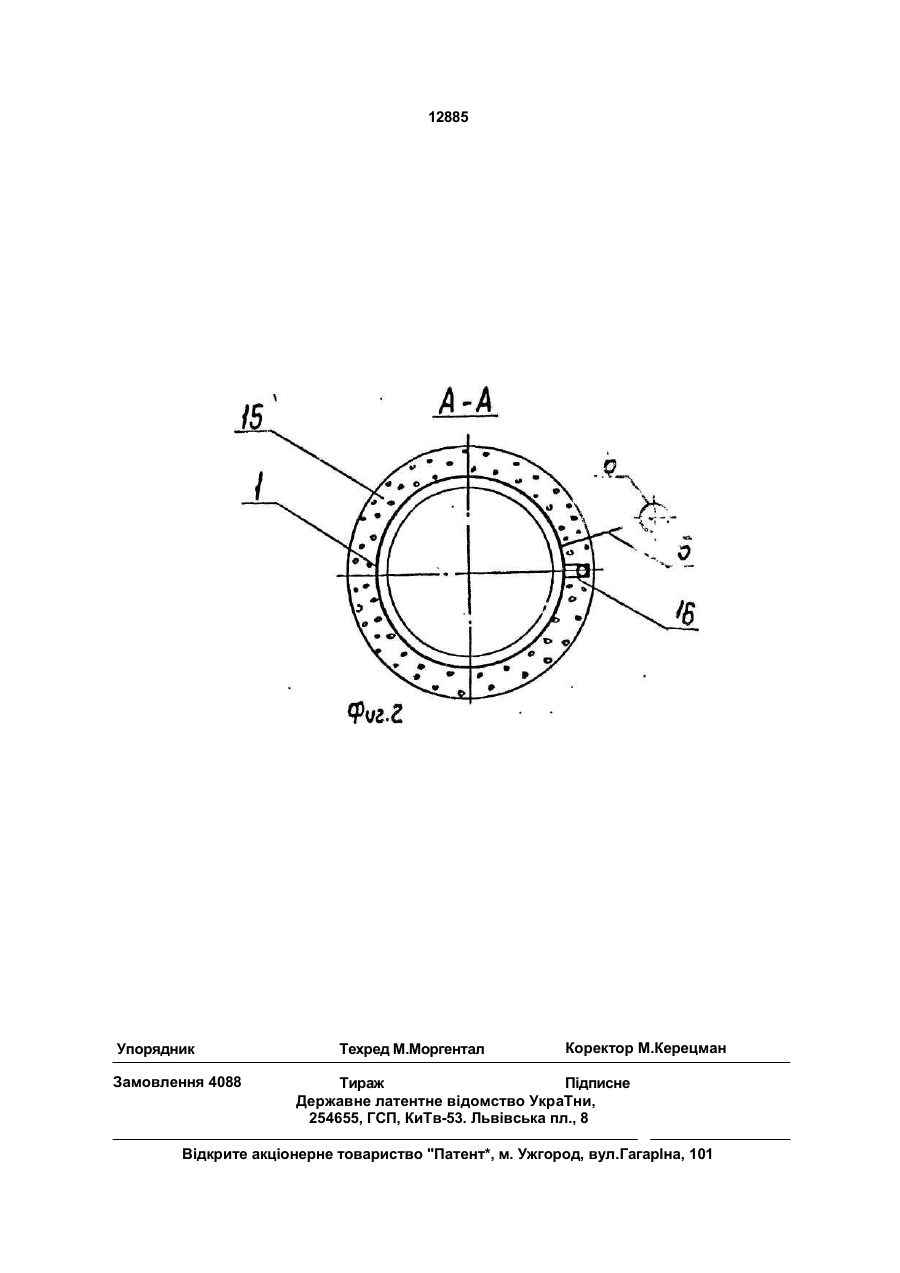

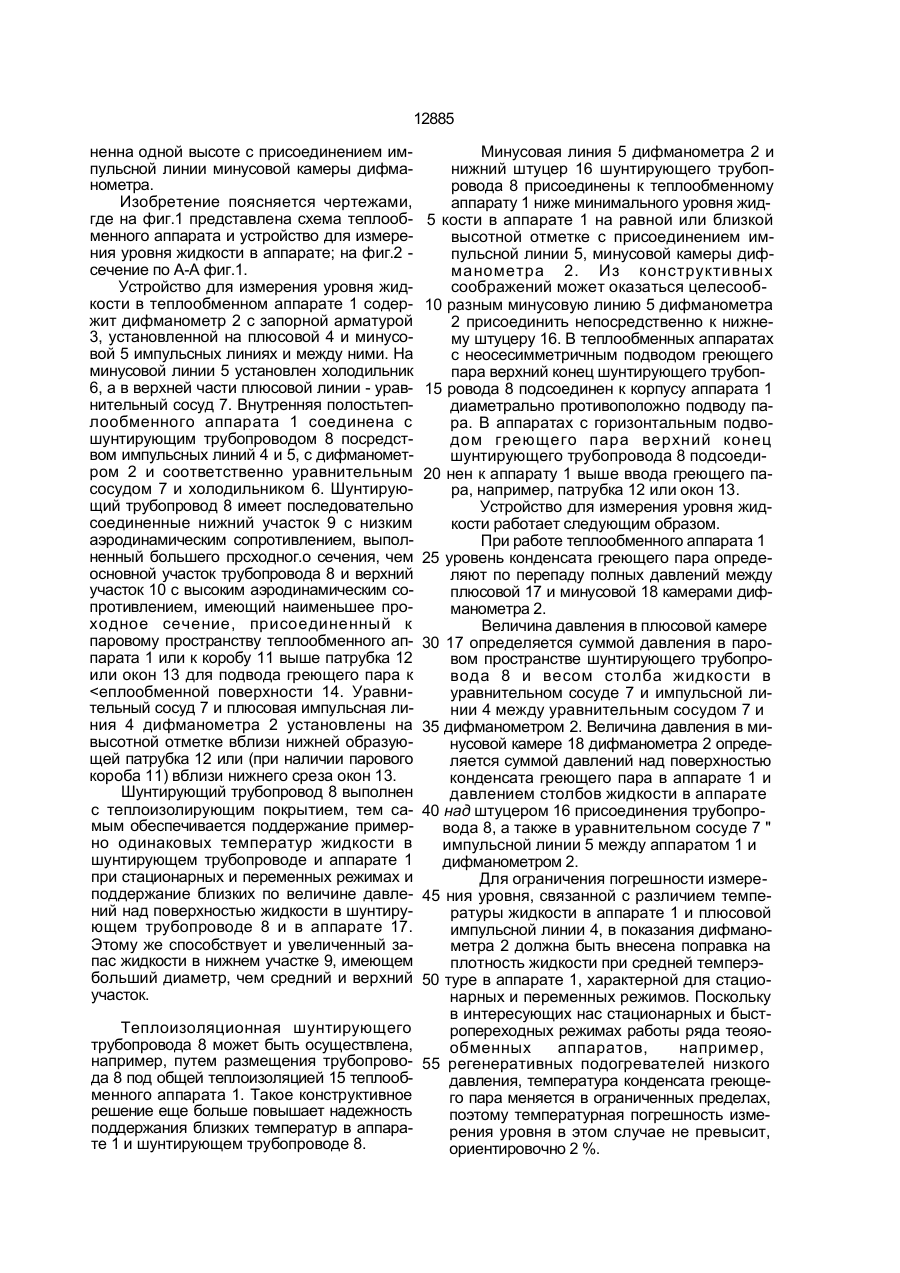

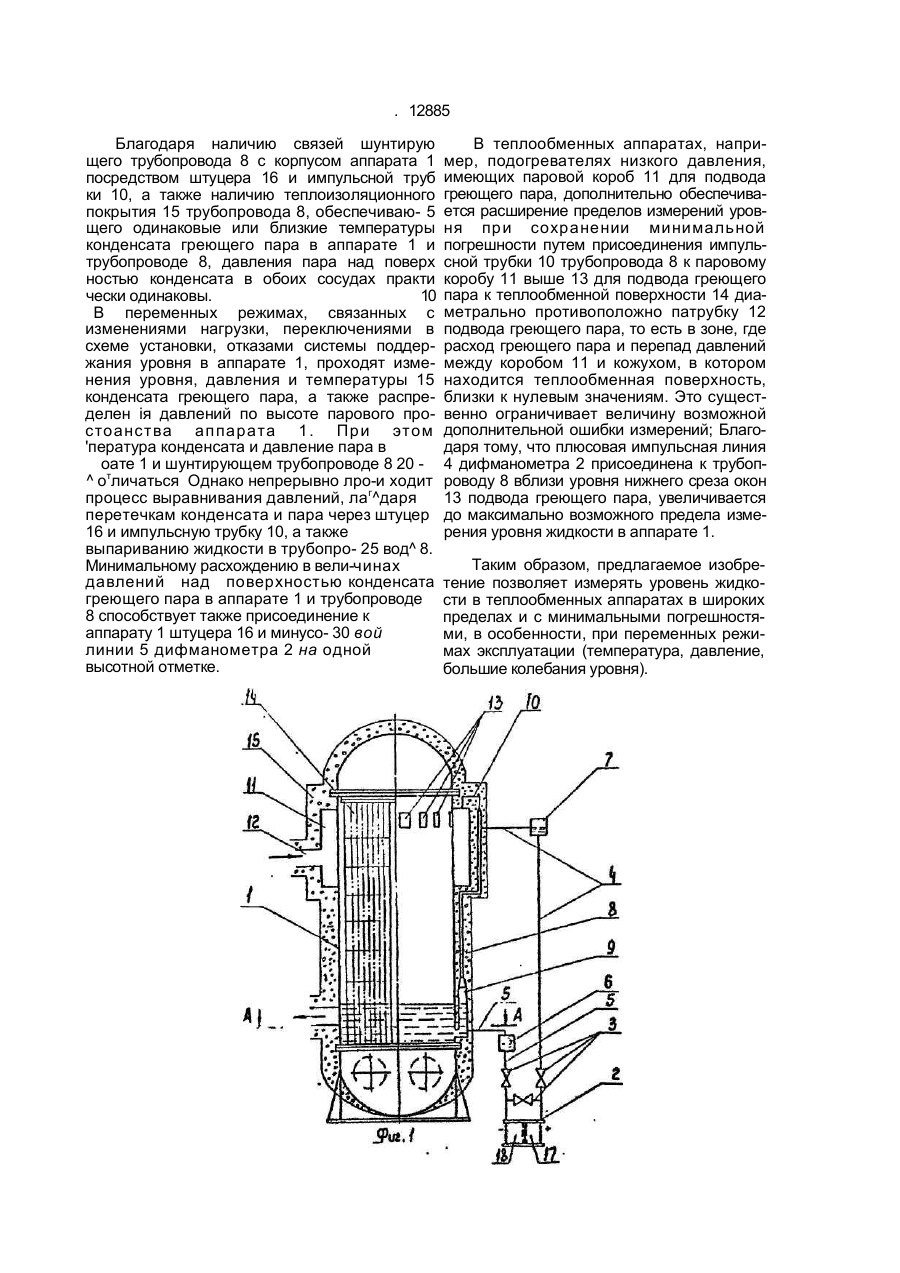

У тройство для измерения уровня жидкости ь теплообменном аппарате, состоя щее из шунтирующего трубопровода, содержащего последовательно соединенные участки высокого и низкого аэродинамического сопротивления, уравнительного сосуда, холодильной установки и дифманометра, плюсовая камера которого посредством импульсных линий через уравнительный сосуд подключена к участку шунтирующего трубопровода с низким аэродинамическим сопротивлением в его верхней части, отличающееся тем, что шунтирующий трубопровод выполнен с теплоизолирующим покрытием, а нижнее присоединение к корпусу теплообменного аппарата участка шунтирующего трубопровода с низким аэродинамическим сопротивлением выполнено на одной высоте с присоединением импульсных линий минусовой камеры дифманометра. С > ю Изобретение относится к области энергетики, в частности, к устройствам для измерения уровня жидкости в теплообменных аппаратах и сосудах и может быть использовано на атомных и тепловых электростанциях для контроля уровня конденсата в аппаратах, рабочей средой которых является вода, пар и пароводяная смесь, при стационарных и переменных расходах, давлении, температуре. Изобретение решает задачу повышения точности измерения уровня жидкости в теплообменных аппаратах или сосудах, в особенности, работающих в переменных режимах. Поставленная задача решается тем, что в устройстве для измерения уровня жидко сти в теплообменном аппарате, состоящем из шунтирующего трубопровода, содержащем последовательно соединенные участки высокого и низкого аэродинамического сопротивления, уравнительного сосуда, холодильной установки и дифманометра, плюсовая камера которого посредством импульсных линий через уравнительный сосуд подключена к участку шунтирующего трубопровода с низким аэродинамическим сопротивлением в его верхней части, отличающееся тем, что шунтирующий трубопровод выполнен с теплоизолирующим покрытием, а нижнее присоединение к корпусу теплообменного аппарата участка шунтирующего трубопровода с низким аэродинамическим сопротивлением выпол 00 00 сл о 12885 ненна одной высоте с присоединением импульсной линии минусовой камеры дифманометра. Изобретение поясняется чертежами, где на фиг.1 представлена схема теплообменного аппарата и устройство для измерения уровня жидкости в аппарате; на фиг.2 сечение по А-А фиг.1. Устройство для измерения уровня жидкости в теплообменном аппарате 1 содержит дифманометр 2 с запорной арматурой 3, установленной на плюсовой 4 и минусовой 5 импульсных линиях и между ними. На минусовой линии 5 установлен холодильник 6, а в верхней части плюсовой линии - уравнительный сосуд 7. Внутренняя полостьтеплообменного аппарата 1 соединена с шунтирующим трубопроводом 8 посредством импульсных линий 4 и 5, с дифманометром 2 и соответственно уравнительным сосудом 7 и холодильником 6. Шунтирующий трубопровод 8 имеет последовательно соединенные нижний участок 9 с низким аэродинамическим сопротивлением, выполненный большего прсходног.о сечения, чем основной участок трубопровода 8 и верхний участок 10 с высоким аэродинамическим сопротивлением, имеющий наименьшее проходное сечение, присоединенный к паровому пространству теплообменного аппарата 1 или к коробу 11 выше патрубка 12 или окон 13 для подвода греющего пара к
