Пристрій для контролю рівня електропроводної рідини

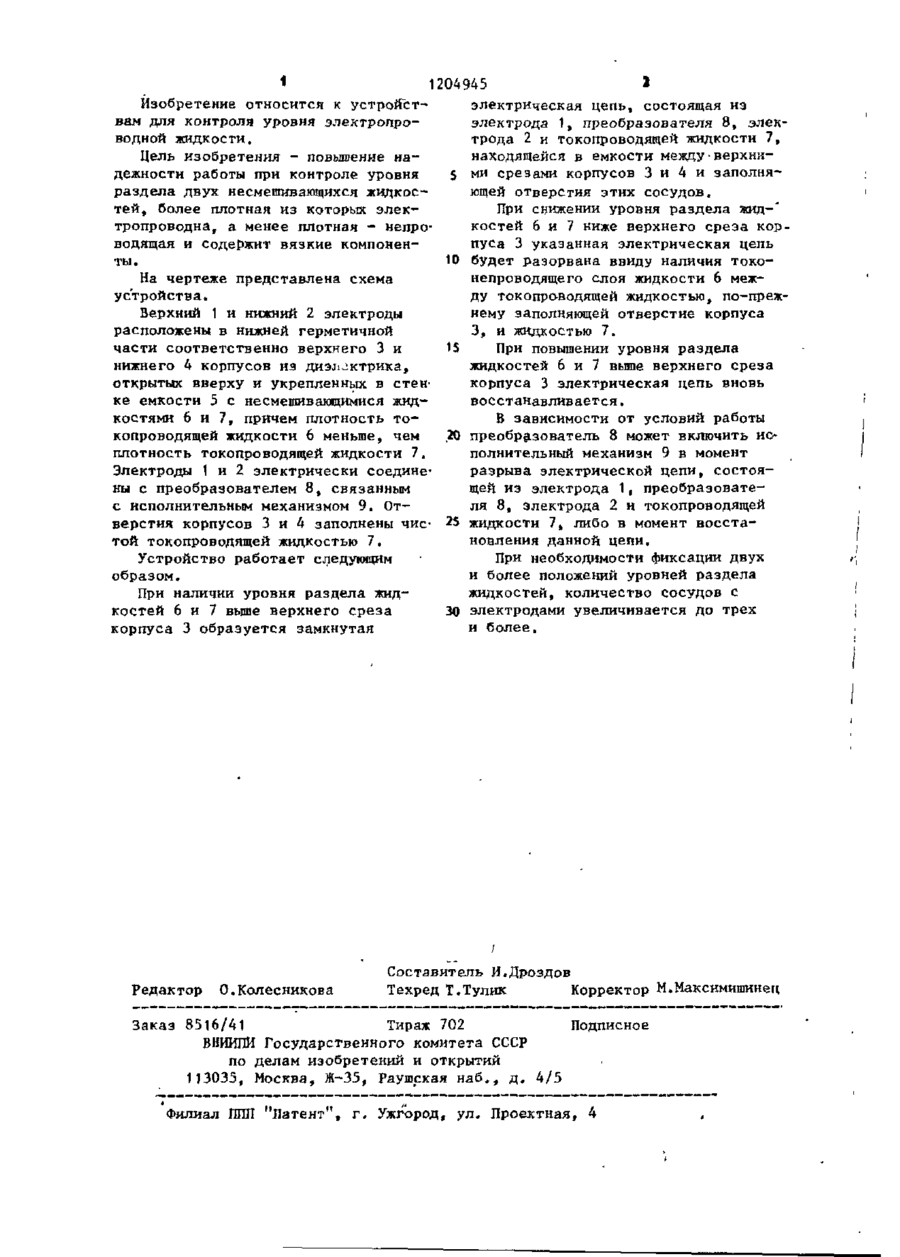

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ УРОВНЯ ЭЛЕКТРОПРОВОДНОЙ ЖИДКОСТИ,' содержащее емкость с установленными в ней датчиками, состоящими из непроводящего корпуса, в глухом отверстии которого -размещен электрод, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы при контроле уровня раздела двух жидкостей, более плотная из которых электропроводна, а менее плотная - непроводящая, датчики установлены отверстиями вверх и заполнены Токопроводящей жидкостью 1 204945 І Изобретение относится к устройствам для контроля уровня электропроводной жидкости. Цель изобретения - повышение надежности работы при контроле уровня раздела двух несмешиваквцихся жидкостей, более плотная из которых электропроводна, а менее плотная - непроводящая и содержит вязкие компоненты. На чертеже представлена схема устройства. Верхний 1 и нижний 2 электроды расположены в нижней герметичной части соответственно верхнего 3 и нижнего 4 корпусов из диэлектрика, открытых вверху и укрепленных в стенке емкости 5 с несмешивающимися жидкостями 6 и 7, причем плотность токопроводящей жидкости 6 меньше, чем плотность токопроводящей жидкости 7. Электроды 1 и 2 электрически соединены с преобразователем 8, связанным с исполнительным механизмом 9. Отверстия корпусов 3 и 4 заполнены чистой токопроводящей жидкостью 7. Устройство работает следующим образом. При наличии уровня раздела жидкостей 6 и 7 выше верхнего среза корпуса 3 образуется замкнутая Редактор О.Колесникова 1 электрическая цепь, состоящая иэ электрода 1, преобразователя 8, электрода 2 и токопроводящей жидкости 7, находящейся в емкости меящу верхни5 ми срезами корпусов 3 и 4 и заполняющей отверстия этих сосудов. При снижении уровня раздела жид-* костей 6 и 7 ниже верхнего среза кор. пуса 3 указанная электрическая цепь 10 будет разорвана ввиду наличия токонепроводящего слоя жидкости 6 между токопро-водящей жидкостью, по-прежнему заполняющей отверстие корпуса 3, и жидкостью 7. 15 При повышении уровня раздела жидкостей 6 и 7 выше верхнего среза корпуса 3 электрическая цепь вновь восстанавливается. В зависимости от условий работы , 0 преобразователь 8 может включить ис2 полнительный механизм 9 в момент разрыва электрической цепи, состоящей из электрода 1, преобразователя 8, электрода 2 и токопроводящей 25 жидкости 7, либо в момент восстановления данной цепи. При необходимости фиксации двух и более положений уровней раздела жидкостей, количество сосудов с 30 электродами увеличивается до трех и более. Составитель И.Дроздов Техред Т.Тулик Корректор М.Максимишинец Подписное Заказ 8516/41 Тираж 702 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ЛПП "Патент", г, Ужгород, ул. Проектная, 4
