Анкер

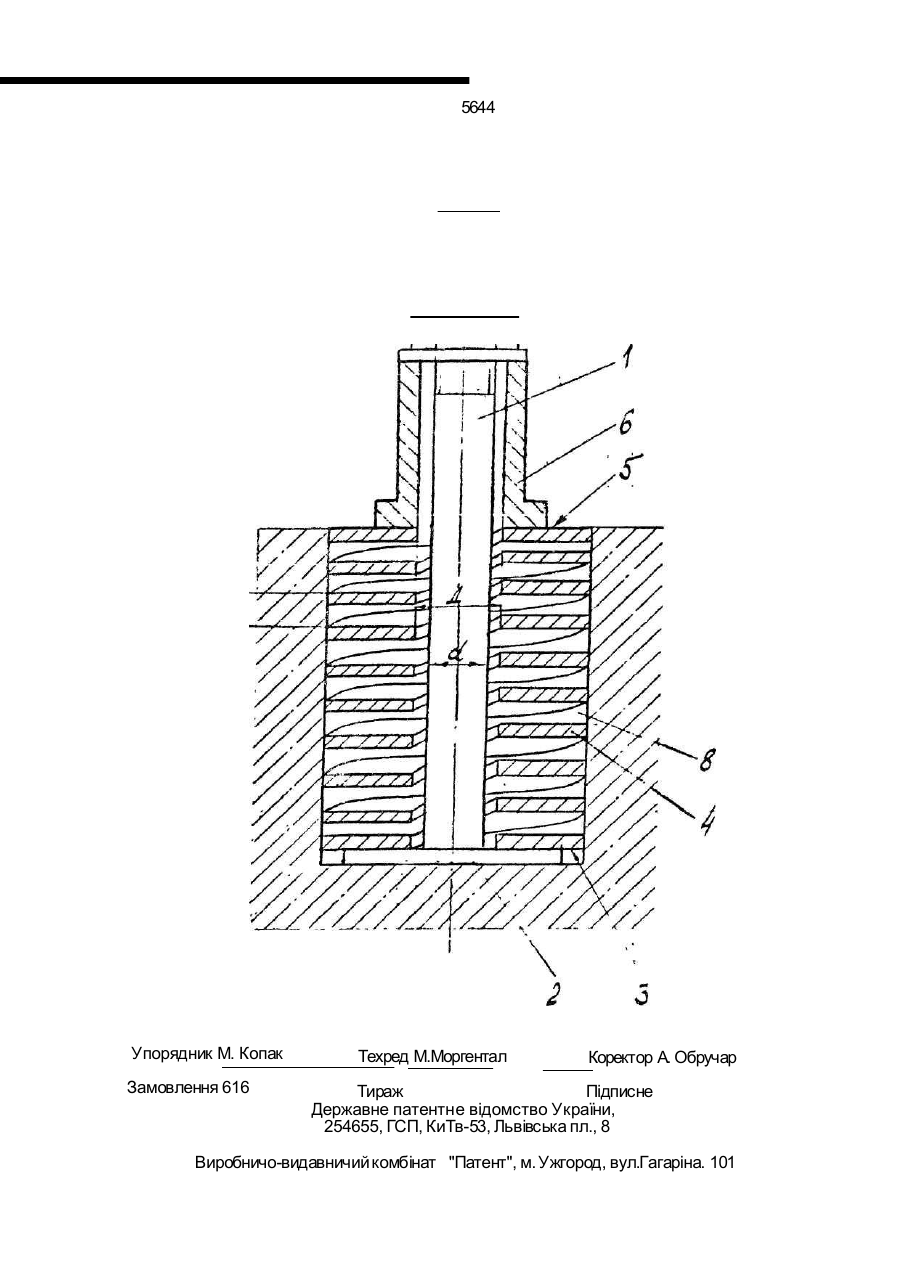

1. Анкер, включающий спираль, витки которой размещены вокруг стержня, выполненного с упорным диском для спирали на одном конце и с резьбовой гайкой на другом, о т л и ч а ю щ и й с я тем, что спираль выполнена в виде пружины сжатия, свободно размещенной вокруг стержня. 2. Анкер по п. 1 , о т л и ч а ю щ и й с я тем, что между гайкой и пружиной установ лен упорный стакан, а пружина своими кон цами жестко прикреплена к упорному стакану и упорному диску. 3. Анкер по п. 1,2, о т л и ч а ю щ и й с я тем, что спираль выполнена конической с увеличивающимся в направлении к упорно му диску диаметром. Изобретение относится к строительству, а именно к винтовым анкерам многоразового использования. Известен анкер (1), содержащей тягу с упором на головном конце и резьбой иа хвостовике, последовательно установленные на тяге эластичную втулку, подвижную шайбу и навинченную на хвостовик гайку Описанная конструкция обладает низкой надежностью. Наиболее близким к заявленному является анкер (2), содержащий стержень, выполненный с упорным диском на одном конце и с резьбовой нарезкой на другом, спираль, витки которой размещены вокруг стержня. Спираль одним своим концом упирается в упорный диск, второй конец спирали под жимается гайкой, Конструкция'не обеспечи вает надежного креплений.1 і V-\i I В основу изобретения поставлена задача усовершенствовать анкер путем нового выполнения спирали, благодаря чему повысится надежность крепления анкера. Поставлен, ;ая задача решается тем, что в конструкции анкера, включающем спираль, витки которой размещены вокруг стержня, выполненного с упорным диском для спирали на одном конце и с резьбовой гайкой на другом, согласно изобретению, спираль выполнена в виде пружины сжатия, свободно размещенной вокруг стержня. Между гайкой и пружиной устанозлен упорный стакан, а пружина своими концами жестко прикреплена к упорному стакану и упорному диску. Спираль анкера выполнена конической с увеличивающимся в направлении к упорному диску диаметром. Надежность крепления анкера повышается за счет изменения диаметра спирали s 7 >* Йv і -і •-» * * с ' і* * \ •* ^' *--^ * .д^Т Ье"— s 5644 при затяжке и ео распирзния в закрепляе Винтовой анкер работает следующим мой полости. Конструкция не только обеспе образом. чивает надежность крепления, но также В цилиндрическую полость 8 закладываобеспечивает легкость монтажа и демонта ют размещенную в свободном состоянии жа анкера. винтовую спираль 4 анкера. В таком положении наружный диаметр спирали проходит с 5 зазором между внутренним диаметром поНа чертеже изображен вариант выполлосы 8. Далее производят затяжку резьбовонения анкера. го соединения 7. При этом происходит Анкер содержит стержень 1 с образо- возвратно-поступательное перемещение ванным в нижней части упорным диском 2, винтовой спирали 4 в осевом направлении, торцевая часть которого жестко соединена 10 при котором наружный диаметр спирали 4 (например, при помощи сварки или пайки) с увеличивается и плотно прижимается к стеннижним торцом 3 винтовой спирали 4. Винтовая ке цилиндрической полости 8- В результате спираль 4 выполнена с определенным шагом t, а этого происходит надежное закрепление антакже со свойствами пружины сжатия, Для кера в полости 8. осуществления возврэтно-поступатель-- 15 ного При демонтаже анкера отпускают резьперемещения винтовой спирали 4 в осевом бовое соединение 7. В результате наличия в направлении внутренний диаметр D винтовой винтовой спирали 4 свойств пружины сжаспирали 4 установлен с зазором между тия она перемещается в осевом положении наружным диаметром d стержня 1. Верхний и наружный диаметр уменьшается. При петорец 5 винтовой спирали 4 жестко 20 соединен ремещении зинтовой спирали 4 в свободное (например, при помощи сварки или пайки) со положение анкер снимают с цилиндричестаканом 6. Верхняя ч$>оть ст,ержнч 1 снабжена ской полости 8. резьбовым соединением 7, Для установки анкера в цилиндрическую Предлагаемое устройство позволяет полость 8, наружную поверхнокгь винтовой 25 производить многоразовый, надежный и выспирали выполняют конусной с уменьшением сокопроизводительный монтаж и демонтаж диаметра с нижнего торца 3 к верхнему 5. анкера. Величина конусной части зависит от конструктивных параметров анкера. 5644 Упорядник М. Копак Замовлення 616 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна. 101
