Поточна лінія для термічного різання листів

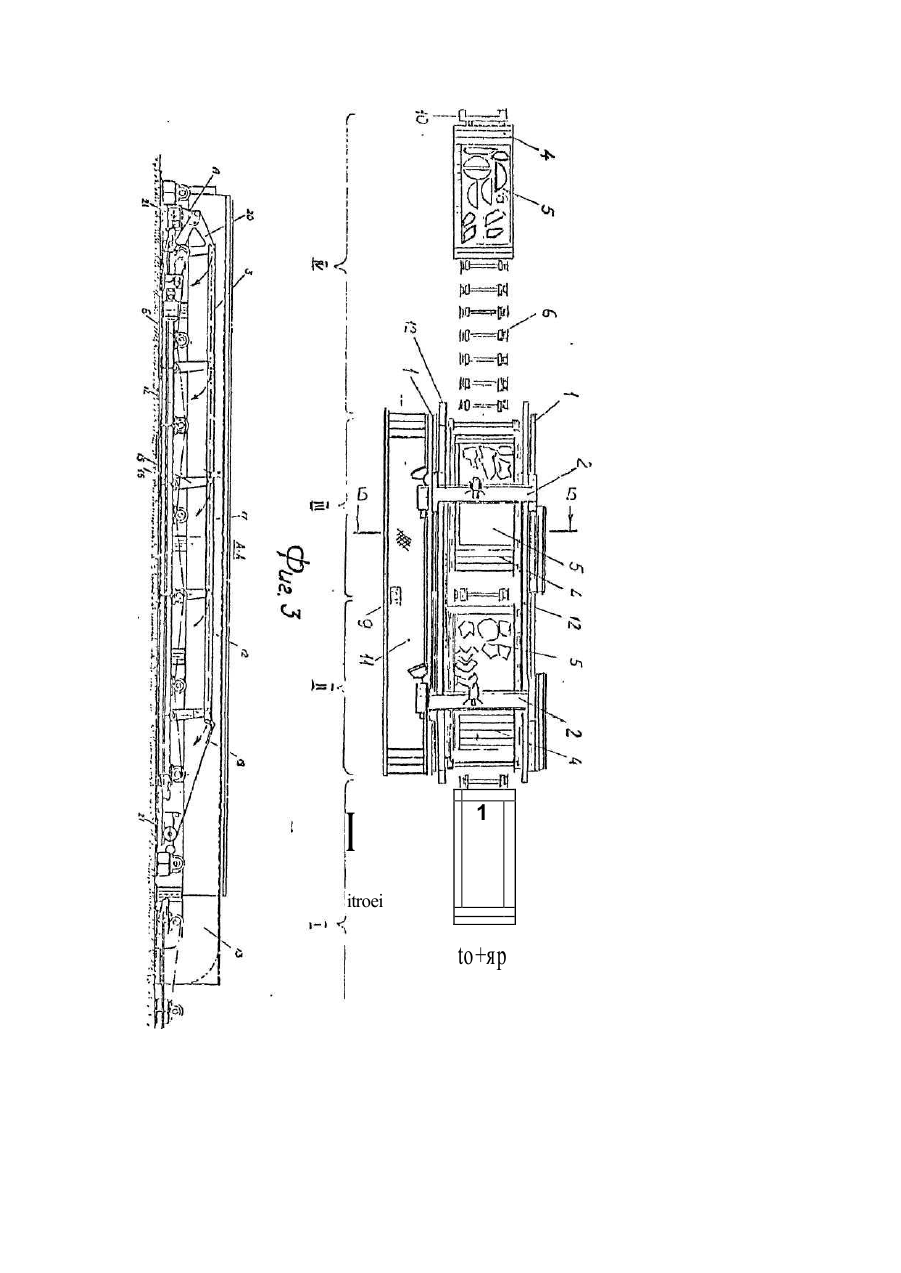

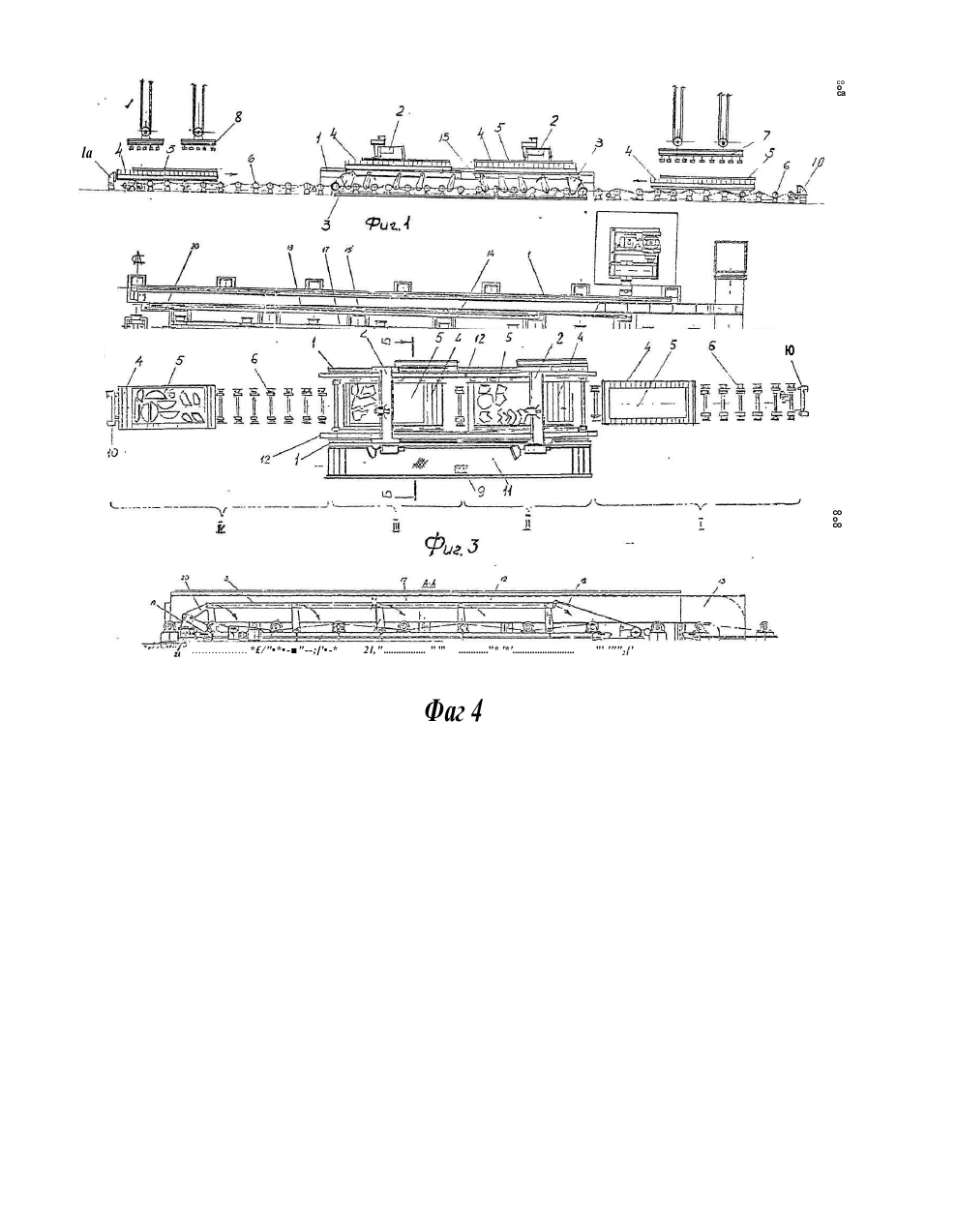

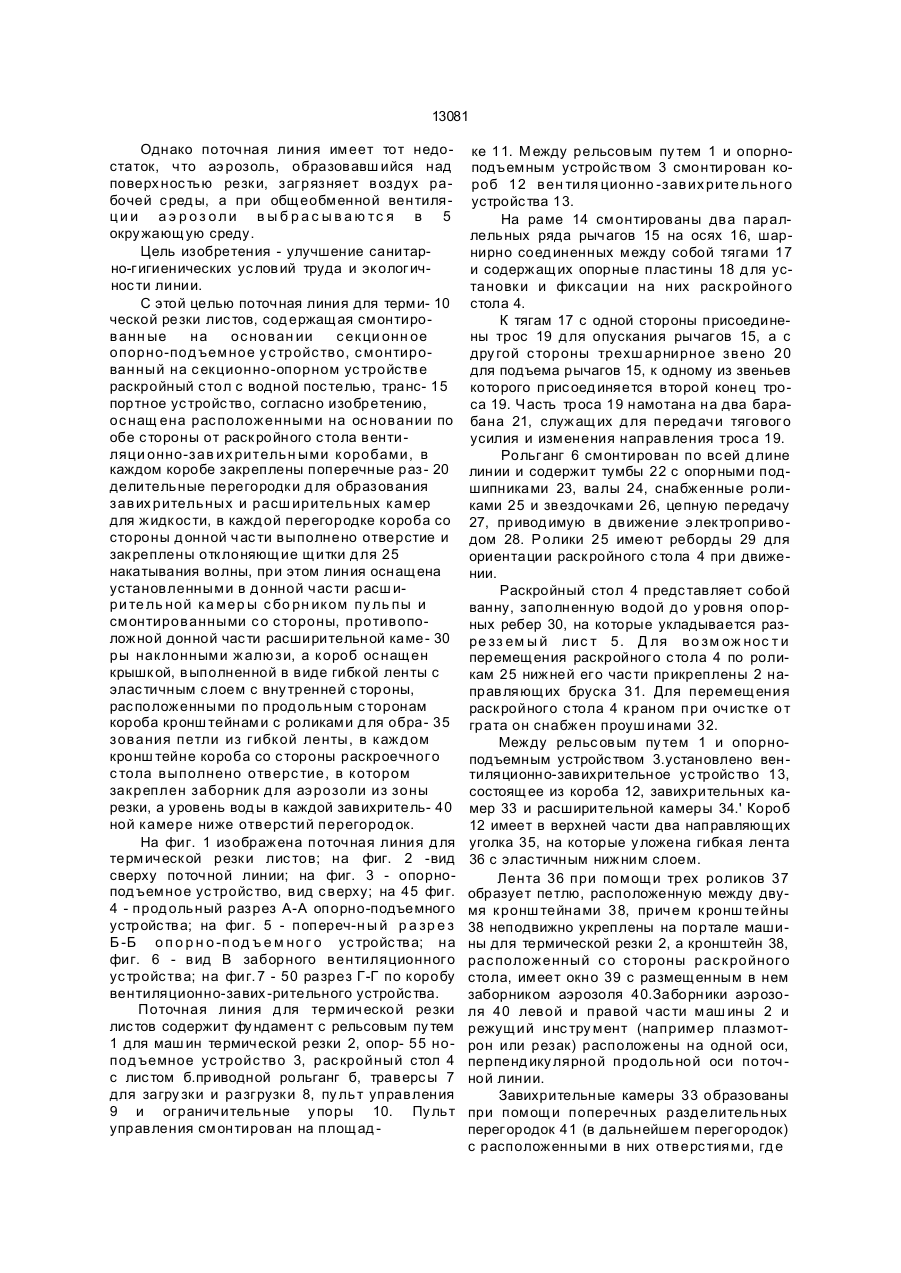

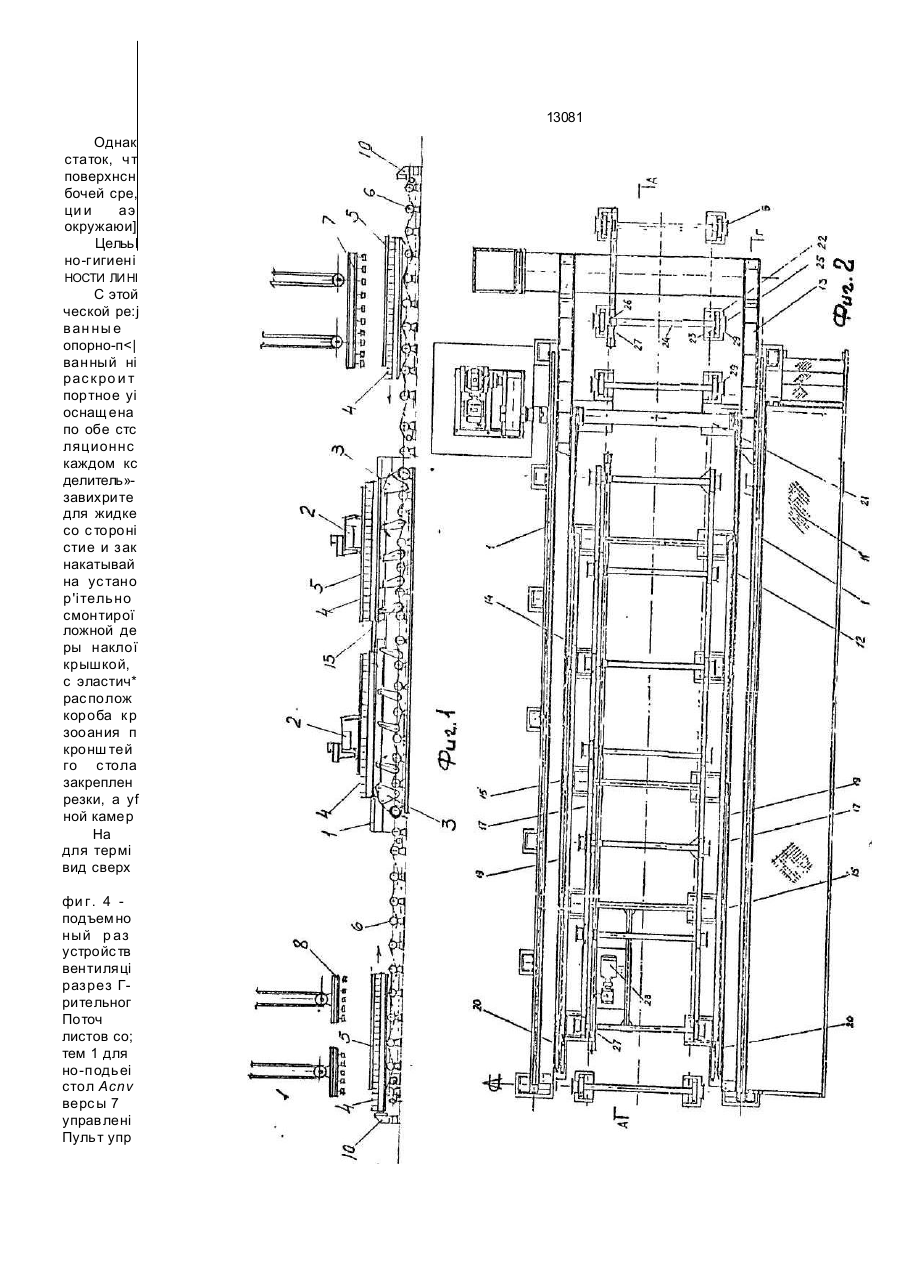

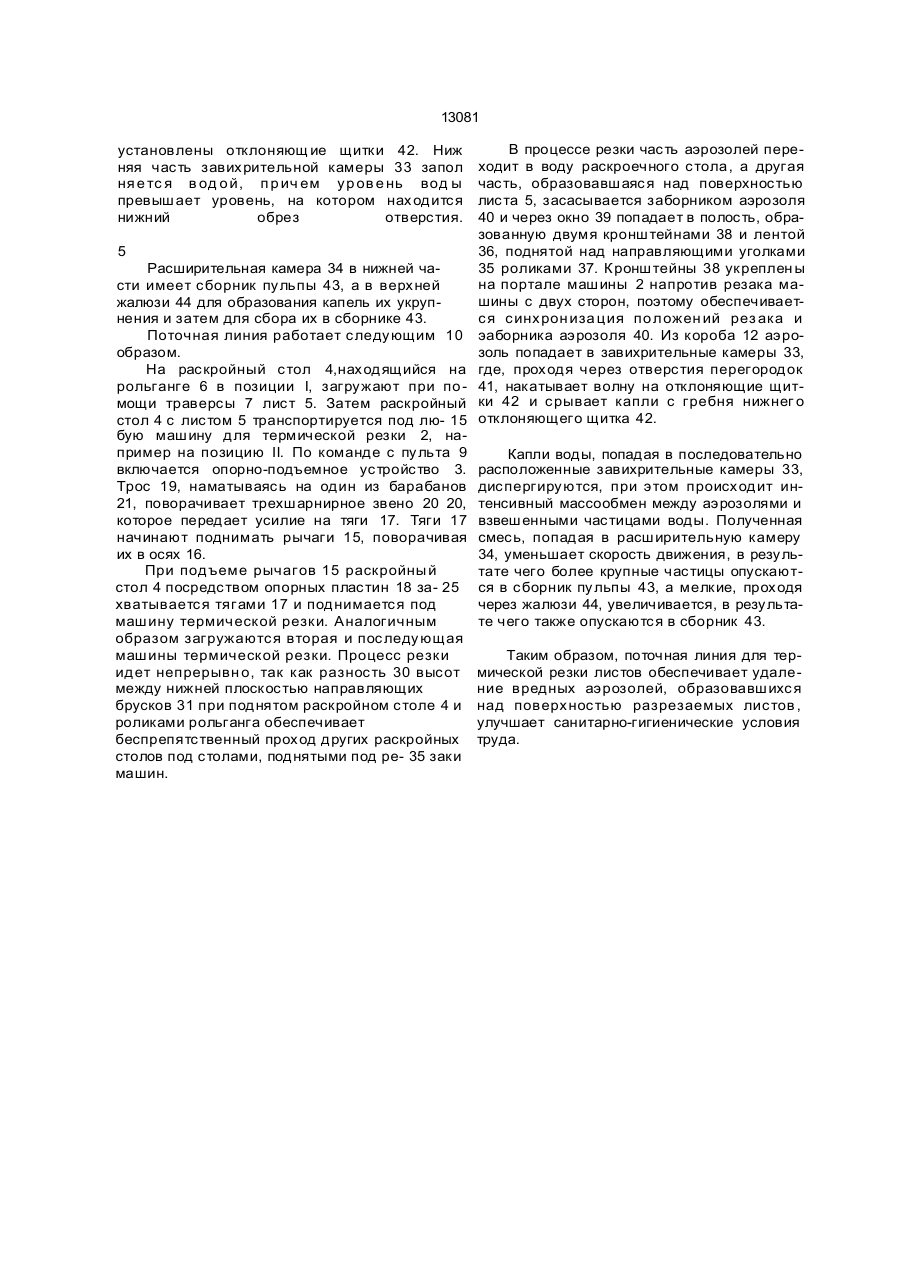

Поточная линия для термической резки листов, содержащая смонтированные на основании секционное опорно-подъемное устройство, смонтированный на секционноопорном устройстве раскройный стол с вод ной постелью, транспортное устройство, о тл и ч а ю щ а я с я тем, что она оснащена расположенными на основании по обе сто роны от раскройного стола вентиляционнозавихрительными коробами, в каждом коробе закреплены поперечные разделительные перегородки для образования завихрительных и расширительных камер для жидкости в каждой перегородке короба со стороны донной части выполнено отверстие и закреплены отклоняющие щитки для накатывания волны, при этом линия оснащена установленными в донной части расширительной камеры сборником пульпы и смонтированными со стороны, противоположной донной части расширительной камеры, наклонными жалюзи, а короб оснащен крышкой, выполненной в виде гибкой ленты с эластичным слоем с внутренней стороны, расположенными по продольным сторонам короба кронштейнами с роликами для образования петли из гибкой ленты, в каждом кронштейне короба со стороны раскроечного стола выполнено отверстие, в котором закреплен заборник для аэрозоли из зоны резки, а уровень воды в каждой завихрительной камере ниже отверстий перегородок. Изобретение относится к термической резке листов и может быть использовано при раскрое листового металлопроката в заготовительных цехах сборочно-сварочного производства. Известна поточная линия для термической резки листов [1], содержащая установленные на Фундаменте газорежущие машины, транспортное устройство, раскройные столы с опорными ребрами, установленные с возможностью перемещения на транспортном средстве, опорно-подъемное устройство для раскройного стола, снаб женное рычагами с ложементами. Линия снабжена ванной для воды, ванна и раскройные столы снабжены упорами, ванна смонтирована на опорно-подъемном устройстве с возможностью взаимодействия ее упоров с упорами раскройного стола, при этом расстояние между осью шарнирного закрепления ложемента на рычагах и осью вращения рычагов опорно-подъемного устройства больше суммы высот ванны и раскройного стола, а раскройные столы установлены с возможностью размещения их в ванне с водой. С> со о 00 О 13081 Однак статок, чт поверхнсн бочей сре, ци и аэ окружаюи] ЦелььІ но-гигиені НОСТИ ЛИНІ С этой ческой pe:j ван ны е опорно-п со о 00 О 13081 Однако поточная линия имеет тот недостаток, что аэ розоль, образовавш ийся над поверх нос тью резки, загрязняет воздух рабочей с ред ы, а при общеобменной вентиляц и и а э р о з о л и в ы б р а с ы в а ю тс я в 5 окру жающую среду. Цель изобретения - улучшение санитарно-гигиенических ус ловий труда и экологичнос ти линии. С этой целью поточная линия для терми- 10 ческой резки лис тов, сод ержащая смонтированн ые на ос нован ии с ек ци онн ое опорно-под ъемное у с тройс тво, с монтированный на с екционно-опорном ус тройс тве раскройный с тол с водной пос телью, транс- 15 портное ус тройс тво, согласно изобретению, ос нащ ена рас положенными на ос новании по обе с тороны от раскройного с тола вентиляци онно-зав их рительн ыми коробами, в каждом коробе закреплены поперечные раз - 20 делительные перегородки д ля образования завих рительных и расш ирительных камер для жидкос ти, в кажд ой перегородке короба со стороны д онной час ти выполнено отверстие и закреплены отклоняющие щитки д ля 25 накатывания волны, при этом линия оснащена установленными в д онной час ти расш ири те ль ной ка мер ы с бо рн иком пу ль пы и смонтированными с о с тороны, противоположной донной час ти расширительной каме- 30 ры нак лонными жалюзи, а короб ос нащен крышк ой, выполненной в виде гибкой ленты с элас тичным с лоем с вну тренней с тороны, рас положенными по прод ольным с торонам короба кронш тейнами с роликами д ля обра- 35 зования петли из гибкой ленты, в кажд ом кронш тейне короба со с тороны раскроечного с тола выполнено отверс тие, в котором закреплен заборник д ля аэ розоли из зоны резки, а уровень вод ы в каждой завихритель- 40 ной камере ниже отверс тий перегород ок. На фиг. 1 изображена поточная линия д ля термической резки лис тов; на фиг. 2 -вид сверху поточной линии; на фиг. 3 - опорнопод ъемное ус тройс тво, вид с верху; на 45 фиг. 4 - прод ольный разрез А-А опорно-подъемного устройс тва; на фиг. 5 - попереч-н ы й р а зр е з Б -Б о п о р н о -п од ъ е м но г о ус тройс тва; на фиг. 6 - вид В заборного вентиляционного ус тройс тва; на фиг. 7 - 50 разрез Г-Г по коробу вентиляционно-завих -рительного устройс тва. Поточная линия д ля термической резки лис тов содержит фу ндамент с рельсовым пу тем 1 для маш ин термической резки 2, опор- 55 нопод ъемное ус тройс тво 3, рас кройный стол 4 с лис том б.приводной рольганг б, траверс ы 7 для загру зки и разгрузки 8, пу льт управления 9 и ограничительные у поры 10. Пу льт управления смонтирован на площад ке 11. Между рельсовым пу тем 1 и опорноподъемным устройс твом 3 смонтирован короб 12 вен тиля ционно -завих рите льног о устройс тва 13. На раме 14 смонтированы два параллельных ряда рычагов 15 на осях 16, шарнирно соед иненных между собой тягами 17 и содержащих опорные плас тины 18 д ля установки и фиксации на них раскройного стола 4. К тягам 17 с одной стороны присоединены трос 19 д ля опускания рычагов 15, а с дру гой с тороны трехш арнирное звено 20 для подъема рычагов 15, к одному из звеньев которого прис оед иняется второй конец троса 19. Ч асть троса 19 намотана на два барабана 21, служащих д ля перед ачи тягового усилия и изменения направления трос а 19. Рольганг 6 смонтирован по вс ей д лине линии и содержит тумбы 22 с опорными подшипниками 23, валы 24, снабженные роликами 25 и звездочками 26, цепную передачу 27, привод имую в движение э лектроприводом 28. Р олики 25 имеют реборд ы 29 для ориентации раскройного с тола 4 при движении. Раскройный стол 4 предс тавляет собой ванну, заполненную водой д о у ровня опорных ребер 30, на которые укладывается разре зз ем ы й лис т 5. Д ля во зм ож нос т и перемещения раскройного с тола 4 по роликам 25 ниж ней его час ти прикреплены 2 направляющих бруска 31. Для перемещения раскройного с тола 4 краном при очис тке о т грата он снабжен проуш инами 32. Между рельс овым пу тем 1 и опорноподъемным устройс твом 3.установлено вентиляционно-завихрительное ус тройс тво 13, состоящ ее из короба 12, завихрительных камер 33 и расширительной камеры 34.' Короб 12 имеет в верхней части два направляющих уголка 35, на которые у ложена гибкая лента 36 с элас тичным ниж ним слоем. Лента 36 при помощи трех роликов 37 образует петлю, расположенную между двумя кронш тейнами 38, причем кронш тейны 38 неподвижно укреплены на портале машины для термической резки 2, а кронштейн 38, рас положенный с о с тороны рас кройного стола, имеет окно 39 с размещенным в нем заборник ом аэрозоля 40.Заборники аэрозоля 40 левой и правой час ти маш ины 2 и режущий инс тру мент (например плазмотрон или резак) расположены на одной оси, перпенд ику лярной прод ольной оси поточ ной линии. Завихрительные камеры 33 образованы при помощи поперечных разд елительных перег ородок 41 (в дальнейшем перегородок) с располож енными в них отверс тиями, гд е 13081 установлены отклоняющ ие щитки 42. Ниж няя часть завихрительной камеры 33 запол ня е тс я в од о й, п р ич ем ур ов е нь вод ы превышает уровень, на котором находится нижний обрез отверстия. 5 Расширительная камера 34 в нижней части имеет сборник пульпы 43, а в верхней жалюзи 44 для образования капель их укрупнения и затем для сбора их в сборнике 43. Поточная линия работает следующим 10 образом. На раскройный стол 4,находящийся на рольганге 6 в позиции I, загружают при по мощи траверсы 7 лист 5. Затем раскройный стол 4 с листом 5 транспортируется под лю- 15 бую машину для термической резки 2, например на позицию II. По команде с пу льта 9 включается опорно-подъемное устройство 3. Трос 19, наматываясь на один из барабанов 21, поворачивает трехшарнирное звено 20 20, которое передает усилие на тяги 17. Тяги 17 начинают поднимать рычаги 15, поворачивая их в осях 16. При подъеме рычагов 15 раскройный стол 4 посредством опорных пластин 18 за- 25 хватывается тягами 17 и поднимается под машину термической резки. Аналогичным образом загружаются вторая и последующая машины термической резки. Процесс резки идет непрерывн о, так как разность 30 высот между нижней плоскостью направляющих брусков 31 при поднятом раскройном столе 4 и роликами рольганга обеспечивает беспрепятственный проход других раскройных столов под столами, поднятыми под ре- 35 заки машин. В процессе резки часть аэрозолей переходит в воду раскроечного стола, а другая часть, образовавшаяс я над поверхностью листа 5, засасывается заборником аэрозоля 40 и через окно 39 попадает в полость, образованную двумя кронштейнами 38 и лентой 36, поднятой над направляющими уголками 35 роликами 37. Кронштейны 38 укреплен ы на портале машины 2 напротив резака машины с двух сторон, поэтому обеспечивается синхрон иза ция по ложен ий рез ака и эаборника аэрозоля 40. Из короба 12 аэрозоль попадает в завихрительные камеры 33, где, проходя через отверстия перегородок 41, накатывает волну на отклоняющие щитки 42 и срывает капли с гребня нижнег о отклоняющего щитка 42. Капли воды, попадая в последовательно расположенные завихрительные камеры 33, диспергируются, при этом происходит интенсивный массообмен между аэрозолями и взвешенными частицами воды. Полученная смесь, попадая в расширительную камеру 34, уменьшает скорость движения, в результате чего более крупные частицы опускаются в сборник пу льпы 43, а мелкие, проходя через жалюзи 44, увеличивается, в результате чего также опускаются в сборник 43. Таким образом, поточная линия для термической резки листов обеспечивает удаление вредных аэрозолей, образовавшихся над поверхностью разрезаемых листов , улучшает санитарно-гигиенические условия труда. CO о са la ю со о со ................. *£ / "•*• - "--;['• -* 2 l," ................. " "' ............"* '*'......................... Фаг 4 "' '""2 {' 13081 13081 вид в 12 Фиг.? Упоряд ник Замовлення 4098 1 Техред М.Моргентал Коректор Л.ФІ ль Тираж Під пис не Державне патентне від омс тво України, 254655, ГСП, КиТв-53, Львівська пл.. 8 Відкрите акціонерне товарис тво "Патент", м. Ужгород, ву л.Гагаріна, 101 УКРАЇНА (19) U A an 13081 (13) С1 (5і)5 В 23 К 7/10 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПОТОЧ НА Л ІНІЯ ДЛЯ ТЕРМІЧ НОГО РІЗА ННЯ Л ИСТІВ 1 (20) 95320427, 06.09.93 (21)4868759/SU (22) 29.08.90 (24) 28.02.97 (46) 28. 02. 97. Бюл. № 1 (56) Авторское свидетельс тво СССР tsfe 1391818, кл. В 23 К 7/02, 1986 (прототип). (72) Б онд ар е нк о Гр иго рі й Г р иго ро ви ч, Лук'яненко Євген Петрович, К лименко Іван Демид ович, Зосімов В алерій Степанович (73) Дніпропетровський ордена Труд ового Червоного Прапора орендний завод метале вих конс трук цій Ім. І. В.Б абушкІна (57) Поточная линия д ля термической резки лис тов, содержащая смонтированные на ос новании с екционное опорно-подъемное устройс тво, смонтированный на секционноопорном устройс тве раскройный с тол с вод ной постелью, транспортное устройс тво, о тл и ч а ю щ а я с я тем, что она оснащ ена рас положенными на ос новании по обе с то роны от раскройного с тола вентиляционнозав их р и те ль н ыми к ор о ба ми, в к аж д ом Изобретение относится к термической резке лис тов и может быть использовано при раскрое лис тового металлопроката в заготовительных цехах сборочно-сварочного производс тва. Извес тна поточная линия д ля термической резки лис тов [1], сод ержащая ус тановл ен н ы е н а фу нд ам е н те газ о ре жу щ ие маш ины, транс портное ус тройс тво, рас кройные с толы с опорными ребрами, ус тановленные с возможнос тью перемещения на транспортном средс тве, опорно-подъемное устройс тво для раскройного стола, снаб коробе закреплены поперечные разд елительные перегород ки д ля образования завихрительных и расширительных камер д ля жид кос ти в каждой перегородке короба с о стороны д онной час ти выполнено отверс тие и закреплены отклоняющие щитки для нак атывания волны, при э том линия оснащена установленными в д онной час ти расш ирительной камеры сборником пу льпы и смонтированными со с тороны, противоположной донной час ти расш ирительной камеры, наклонными жалюзи, а короб ос нащен крыш кой, выполненной в вид е гибк ой ленты с элас тичным с лоем с вну тренней с тороны, рас положенными по прод ольным с торонам короба кронш тейнами с роликами д ля образования петли из гибкой ленты, в каждом кронш тейне короба со стороны раскроечного с тола выполнено отверс тие, в котором закреплен заборник д ля аэ розоли из зоны резки, а уровень воды в каждой завихрительной камере ниже отверс тий перегородок. женное рычагами с ложементами. Л иния снабжена ванной для воды, ванна и раскройные с толы снабжены упорами, ванна смонтирована на опорно-под ъемном ус тройс тве с возможнос тью взаимодейс твия ее упоров с упорами раскройного с тола, при этом расстояние между осью ш арнирного закрепления ложемента на рычагах и осью вращения рычагов опорно-под ъемного у с тройс тва больш е суммы выс от ванны и раскройного стола, а раскройные с толы ус тановлены с возможнос тью размещения их в ванне с водой. С> со о 00 О 13081 Однако поточная линия имеет тот нед остаток, что аэрозоль, образовавшийся над поверх нос тью резки, загрязняет воздух рабочей среды, а при общеобменной вентиляц и и а э р о з о л и в ы б р а с ы в а ю тс я в 5 окру жающую среду. Цель изобретения - улучшение санитарно-гигиенических условий труд а и экологичнос ти линии. С этой целью поточная линия для терми- 10 ческой резки лис тов, сод ержащая смонтированн ые на ос нован ии с ек ци онн ое опорно-под ьемное ус тройс тво, смонтированный на с екционно-опорном ус тройс тве раскройный с тол с вод ной пос телью, транс - 15 портное ус тройс тво, согласно изобретению, ос нащ ена рас положенными на ос новании по обе с тороны от раскройного с тола вентиляци онно-зав их рительн ыми коробами, о каждом коробе закреплены поперечные раз - 20 делительные перегородки д ля образования завих рительных и расш ирительных камер для жидкос ти, в кажд ой перегородке короба с о стороны донной час ти вы полнено отверстие и закреплены отклоняющие щитки д ля 25 накатывания волны, при этом линия оснащена установленными в д онной час ти расш ири те льно й кам ер ы с б ор ник ом пу ль пы и смонтированными с о с тороны, противоположной донной час ти расширительной каме- 30 ры нак лонными жалюзи, а короб ос нащен "крышкой, выполненной в вид е гибкой ленты с элас тичным с лоем с вну тренней с тороны, рас положенными по прод ольным с торонам короба кронш тейнами с роликами д ля обра- 35 зования петли из гибкой ленты, в кажд ом кронш тейне короба со с тороны раскроечного с тола выполнено отверс тие, в котором закреплен заборник д ля аэ розоли из зоны резки, а уровень воды в кажд ой завихритель - 40 ной камере ниже отверс тий перегород ок. На фиг. 1 изображена поточная линия д ля термической резки лис тов; на фиг. 2 -вид сверху поточной линии; на фиг. 3 - опорнопод ъемное ус тройс тво, вид с верху; на 45 фиг. 4 - прод ольный разрез А-А опорно-подъемного устройс тва; на фиг. 5 - попереч-н ы й р а з р е з Б - Б о п о р н о - по д ъ ем н о г о устройс тва; на фиг. 6 - вид В заборного вентиляционного ус тройс тва; на фиг. 7 - 50 разрез Г-Г по коробу вентиляционно-завих -рительного устройс тва. Поточная линия д ля термической резки лис тов содержит фу ндамент с рельсовым пу тем 1 для маш ин термической резки 2, опор- 55 нолод ъемное ус тройс тво 3, рас кройный стол 4 с лис том б.привод ной рольганг 6, траверс ы 7 для загрузки и разгрузки 8, пу льт управления 9 и ограничительные у поры 10. Пу льт управления смонтирован на площад ке 11. Между рельсовым пу тем 1 и опорноподъемным устройс твом 3 смонтирован короб 12 вен тиля ционно -завих рите льног о устройс тва 13. На раме 14 смонтированы два параллельных ряд а рычагов 15 на осях 16, шарнирио соед иненных между собой тягами 17 и содержащих опорные плас тины 18 д ля установки и фиксации на них раскройного стола 4. К тягам 17 с одной стороны присоединены трос 19 д ля опускания рычагов 15, а с дру гой с тороны трехш арнирное звено 20 для подъема рычагов 15, к одному из звеньев которого присоед иняется второй конец троса 19. Ч асть троса 19 намотана на два барабана 21, с лужащих д ля передачи тяг ового усилия и изменения направления трос а 19. Рольганг б смонтирован по всей д лине линии и содержит тумбы 22 с опорными под шипниками 23, валы 24, снабженные роликами 25 и звездочками 26, цепную передачу 27, приводимую в движение э лек троприводом 28. Р олики 25 имеют реборд ы 29 д ля ориентации раскройного стола 4 при движении. Раскройный с тол 4 предс тавляет собой ванну, заполненную водой д о уровня опорных ребер 30, на которые укладывается разре за е мы й л ис т 5. Д л я в оз м ожн ос ти перемещения раскройного с тола 4 по роликам 25 ниж ней ег о час ти прикреплены 2 направляющих бруска 31. Для перемещения раскройного с тола 4 краном при очис тке от грата он с набжен проушинами 32. Между рельс овым пу тем 1 и опорноподъемным ус тройством 3 установлено вентиляционно-завихрительное ус тройс тво 13, состоящ ее из короба 12, завихрительных камер 33 и расширительной камеры 34.' Короб 12 имеет в верхней части два направляющих уголка 35, на которые уложена гибкая лента 36 с элас тичным ниж ним слоем. Лента 36 при помощи трех роликов 37 образует петлю, расположенную между двумя кронш тейнами 38, причем кронш тейны 38 неподвижно укреплены на портале машины для термической резки 2, а кронштейн 38, рас положенный с о с тороны рас кройного стола, имеет окно 39 с размещенным в нем заборником азрозопя 40. Заборники аэрозоля 40 левой и правой час ти маш ины 2 и режущий инс тру мент (например плазмотрон или резак) расположены на одной ос и, перпенд ику лярной продольной оси поточ ной линии. Завихрительные камеры 33 образованы при помощи поперечных разд елительных перег ородок 41 (в д альнейшем перегородок) с располож енными в них отверс тиями, гд е 13081 установлены отклоняющ ие щитки 42. Ниж няя часть завихрительной камеры 33 запол ня е тс я в од о й, п р ич ем у р ов е нь в од ы превышает уровень, на котором находится нижний обрез отверстия. 5 Расширительная камера 34 в нижней части имеет сборник пульпы 43, а в верхней жалюзи 44 для образования капель их укрупнения и затем для сбора их в сборнике 43. Поточная линия работает следующим 10 образом. На раскройный стол 4,находящийся на рольганге 6 в позиции І, загружают при помощи траверсы 7 лист 5. Затем раскройный стол 4 с листом 5 транспортируется под лю- 15 бую машину для термической резки 2, например на позицию ІІ. По команде с пу льта 9 включается опорно-подъемное устройство 3. Трос 19, наматываясь на один из барабанов 21, поворачивает трехшарнирное звено 20 20, которое передает усилие на тяги 17. Тяги 17 начинают поднимать рычаги 15, поворачивая их в осях 16. При подъеме рычагов 15 раскройный стол 4 посредством опорных пластин 18 за- 25 хватывается тягами 17 и поднимается под машину термической резки. Аналогичным образом загружаются вторая и последующая машины термической резки Процесс резки идет непрерывно, так как разность 30 высот между нижней плоскостью направляющих брусков 31 при поднятом раскройном столе 4 и роликами рольганга обеспечивает беспрепятственный проход других раскройных столов под столами, поднятыми под ре- 35 заки машин. В процессе резки часть аэрозолей переходит в воду раскроечного стола, а другая часть, образовавшаяся над поверхностью листа 5, засасывается заборником аэрозоля 40 и через окно 39 попадает в полость, образованную двумя кронштейнами 38 и лентой 36, поднятой над направляющими уголками 35 роликами 37. Кронштейны 38 укреплены на портале машины 2 напротив резака машины с двух сторон, поэтому обеспечивается синхро низ ация по лож ен ий рез ака и заборника аэрозоля 40, Из короба 12 аэрозоль попадает в завихрительные камеры 33, где, проходя через отверстия перегородок 41, накатывает волну на отклоняющие щитки 42 и срывает капли с гребня нижнего отклоняющего щитка 42. Капли воды, попадая в последовательно расположенные завихрительные камеры 33, диспергируются, при этом происходит интенсивный массообмен между аэрозолями и взвешенными частицами воды. Полученная смесь, попадая в расширительную камеру 34, уменьшает скорость движения, в результате чего более крупные частицы опускаются в сборник пу льпы 43, а мелкие, проходя через жалюзи 44, увеличивается, в результате чего также опускаются в сборник 43 Таким образом, поточная линия для термической резки листов обеспечивает удаление вредных аэрозолей, образовавшихся над поверхностью разрезаемых листов , улучшает санитарно-гигиенические условия труда. ^ -----y=— Щ ч*. чг> •^ N \J r оґ* л ts b \ і 180 СI 13081 13081 Вид В Фиг. ? Упорядник Замовлення 4098 • Техред М.Моргентал К оректор Л .Ф Іль Тираж Підписне Державне патентне від омс тво УкраТни, 254655, ГСП, К и7в-53, Львівсь ка пл., 8 Відкрите акціонерне товарис тво "Патент", м. Ужгород, ву л.Гаг арІна, 101
