Металева зв’язка на основі міді для робочого шару алмазного інструменту

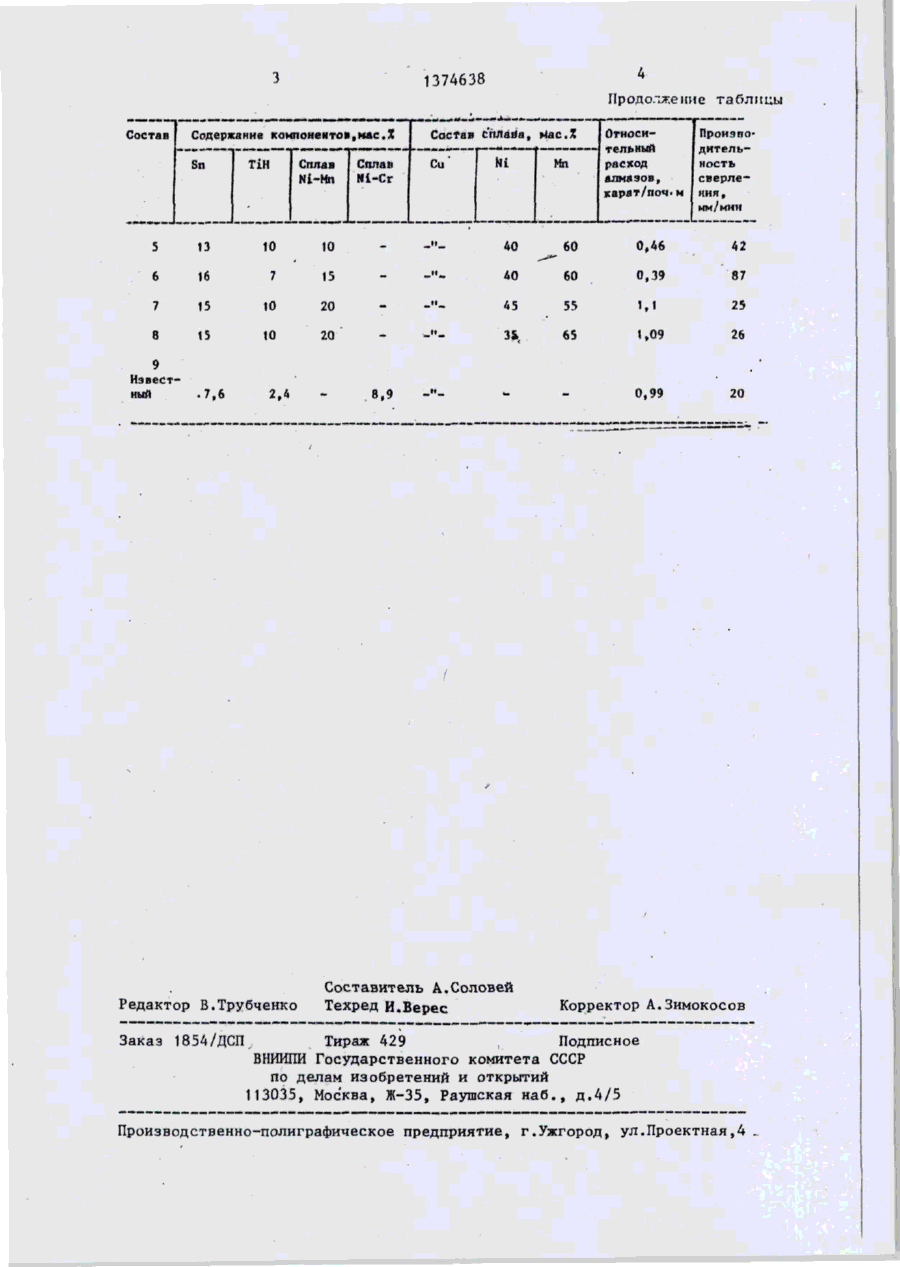

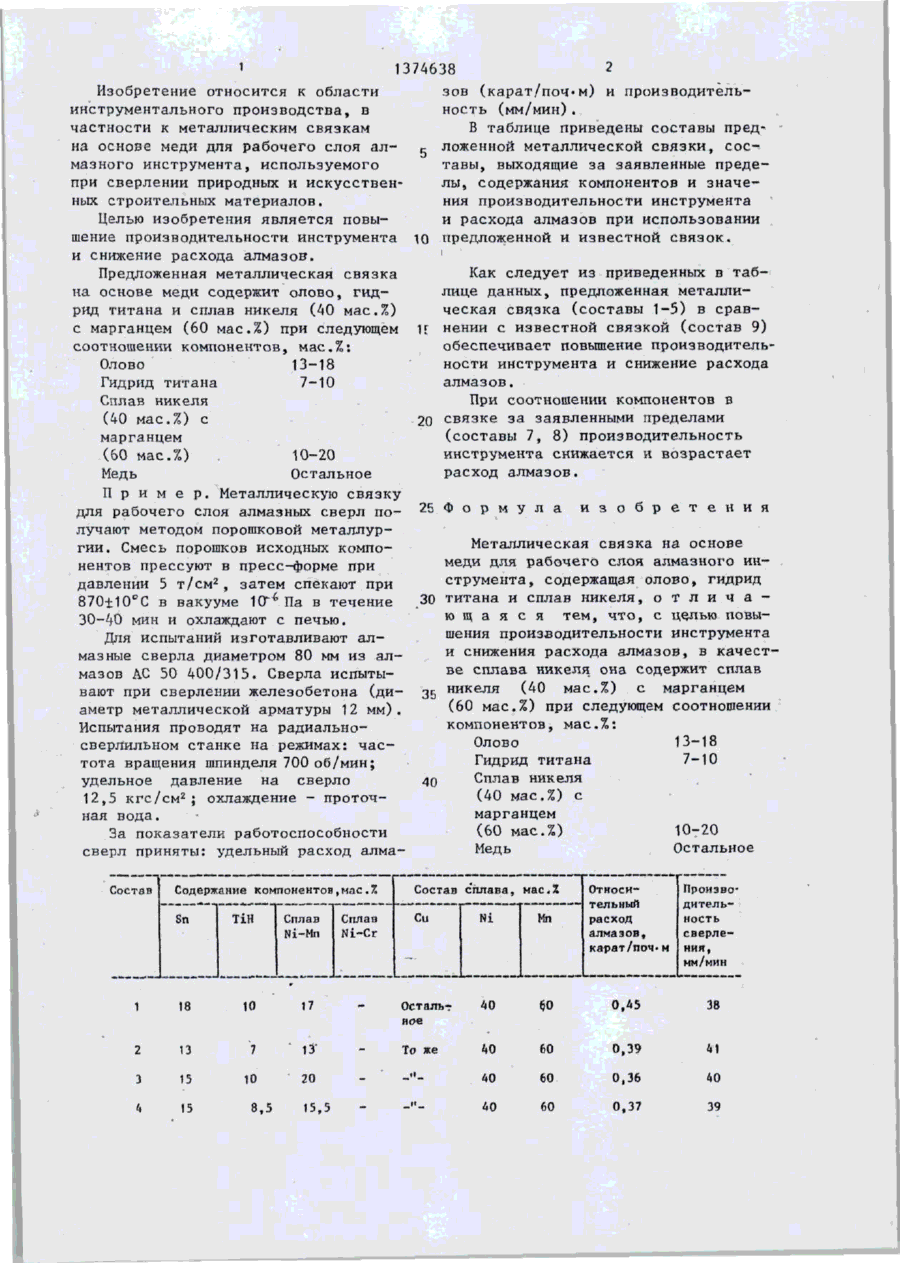

О О Л ' л ь ^ Ь .-. ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ № СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)4 B24D 3/06, С 22 С 9/06 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4040153/31-02 (22) 19.03.86 (71) Институт сверхтвердых материалов АН УССР (72) Э.Д.Киэиков, В.И.Мельник, В.А.Александров, А.Н.Ракита, В.А.Муровский, В.М.Сердюк и Ю.В.Зайченко (53) 621.95.023.7 (088.8) (56) Авторское свидетельство СССР № 745110, кл. В 24 D 3/05, 1980 (непублик.), Авторское свидетельство СССР К 666735, кл. В 24 D 3/06, 1977 * (непублик.). (54). МЕТАЛЛИЧЕСКАЯ СВЯЗКА НА ОСНОВЕ МЕДИ ДЛЯ РАБОЧЕГО СЛОЯ АЛМАЗНОГО ИНСТРУМЕНТА 6-88 (57) Изобретение относится к области инструментального производства, в частности к металлическим связкам на основе меди для рабочего слоя алмазного инструмента. Целью изобретения является повышение производительности инструмента и снижение расхода алмазов. Указанная цель достигается тем, что металлическая связка на основе меди для рабочего слоя алмазного инструмента, содержащая олово, гидрид титана и сплав никеля, в качестве сплава никеля она содержит сплав никеля (40 ма'с.%) с марганцем (60 мае.%) при следующем соотношении компонентов, мас.%: олово 13-18; гидрид титана 7-Ю; сплав никеля (40 мас.%) с марганцем (60 мас.%) 10-20; медь остальное. 1 табл. 2 1 1 374638 Изобретение относится к области зов (карат/поч-м) и производительинструментального производства, в ность (мм/мин). частности к металлическим связкам В таблице приведены составы предна основе меди для рабочего слоя ал- 5 ложенной металлической связки, сосмазного инструмента, используемого тавы, выходящие за заявленные предепри сверлении природных и искусственлы, содержания компонентов и значеных строительных материалов. ния производительности инструмента и расхода алмазов при использовании Целью изобретения является повышение производительности инструмента 10 предложенной и известной связок. и снижение расхода алмазов. Как следует из приведенных в табПредложенная металлическая связка лице данных, предложенная металлина основе меди содержит олово, гидческая связка (составы 1-5) в сраврид титана и сплав никеля (40 мас.%) нении с известной связкой (состав 9) с марганцем (60 мас.%) при следующем обеспечивает повышение производительсоотношении компонентов, мас.%: ности инструмента и снижение расхода Олово 13-18 алмазов. Гидрид титана 7-10 При соотношении компонентов в Сплав никеля связке за заявленными пределами (40 мас.%) с 20 (составы 7, 8) производительность марганцем инструмента снижается и возрастает (60 мас.%) . 10-20 расход алмазов. Медь Остальное П р и м е р . Металлическую связку и з о б р е т е н и я для рабочего слоя алмазных сверл по- 25 Ф о р м у л а лучают методом порошковой металлурМеталлическая связка на основе гии. Смесь порошков исходных компомеди для рабочего слоя алмазного иннентов прессуют в пресс-форме при струмента, содержащая олово, гидрид давлении 5 т/см 2 , затем спекают при с 30 титана и сплав никеля, о т л и ч а 870±10 С в вакууме 1СГ* Па в течение ю щ а я с я тем, что, с целью повы30-40 мин и охлаждают с печью. шения производительности инструмента Для испытаний изготавливают али снижения расхода алмазов, в качестмазные сверла диаметром 80 мм из алве сплава никеля она содержит сплав мазов АС 50 400/315. Сверла испытывают при сверлении железобетона (ди- 35 никеля (40 мас.%) с марганцем (60 мас.%) при следующем соотношении аметр металлической арматуры 12 м м ) . компонентов, мас.%: Испытания проводят на радиально13-18 Олово сверлильном станке на режимах: час7-10 Гидрид титана тота вращения шпинделя 700 об/мин; Сплав никеля удельное давление на сверло 40 (40 мас.%) с 12,5 кгс/см 2 ; охлаждение - проточмарганцем ная вода. 10-20 (60 мас.%) За показатели работоспособности Остальное Медь сверл приняты: удельный расход алмаСостав Содержание компонентов ,мас.% Sn ТіН Сплав Ni-Mn Сплав Ni~Cr Состав сплава, мас . % Си ПроизвоОтносительный дительрасход ность алмазов, сверлекарат/поч. м ния, мм/мин Ni Mn 40 eo 0,45 38 г 1 18 10 17 Осталь ное 2 13 7 13 То же ho 60 0,39 41 3 15 10 20 -" 40 60 0,36 40 15,5 40 60 0,37 39 15 8,5 1374638 Продолжение таблицы Состав Содержание компоненто* ,иас,Х Sn ТіН Сплдв Nl-Mn Сплав Ni-Cr СоеГая сплата, Мас.Х Си М і Мл ОТНОСИ Пронэва ность расход алмазов. сверлекарат/поч. н ния. мм/мин 5 13 10 10 40 60 0,46 42 6 1 6 7 15 40 60 0,39 87 7 t5 10 20 45 55 11 . 25 8 t5 t o 20 Зі. 65 1,09 26 0,99 20 9 Иэвестный .7,6 2,4 Редактор В.Трубченко Заказ 1854/ДСП 8,9 Составитель А.Соловей Техред И.Верес Корректор А.Зимокосов Тираж 429 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий t13035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4 _
