Дифманометр

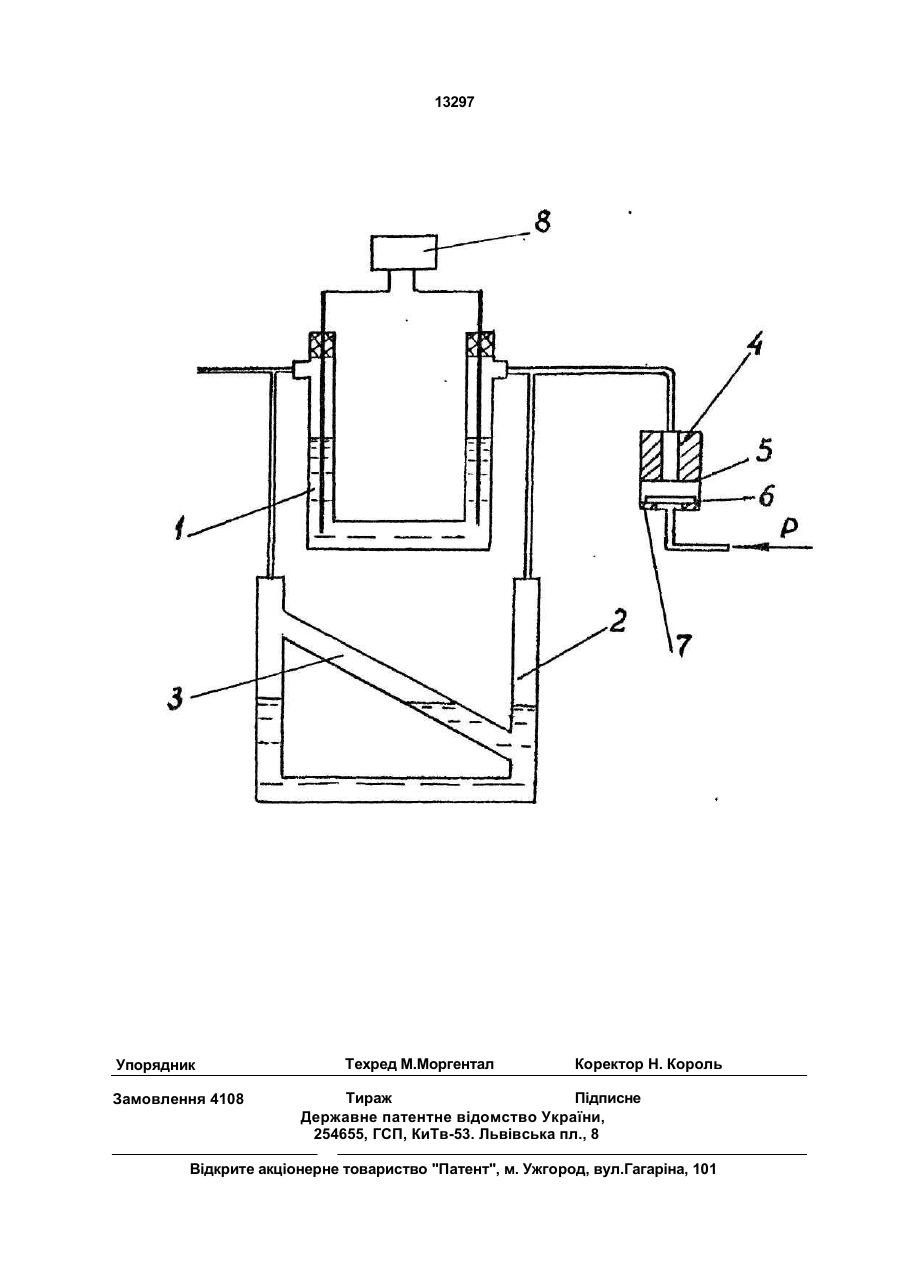

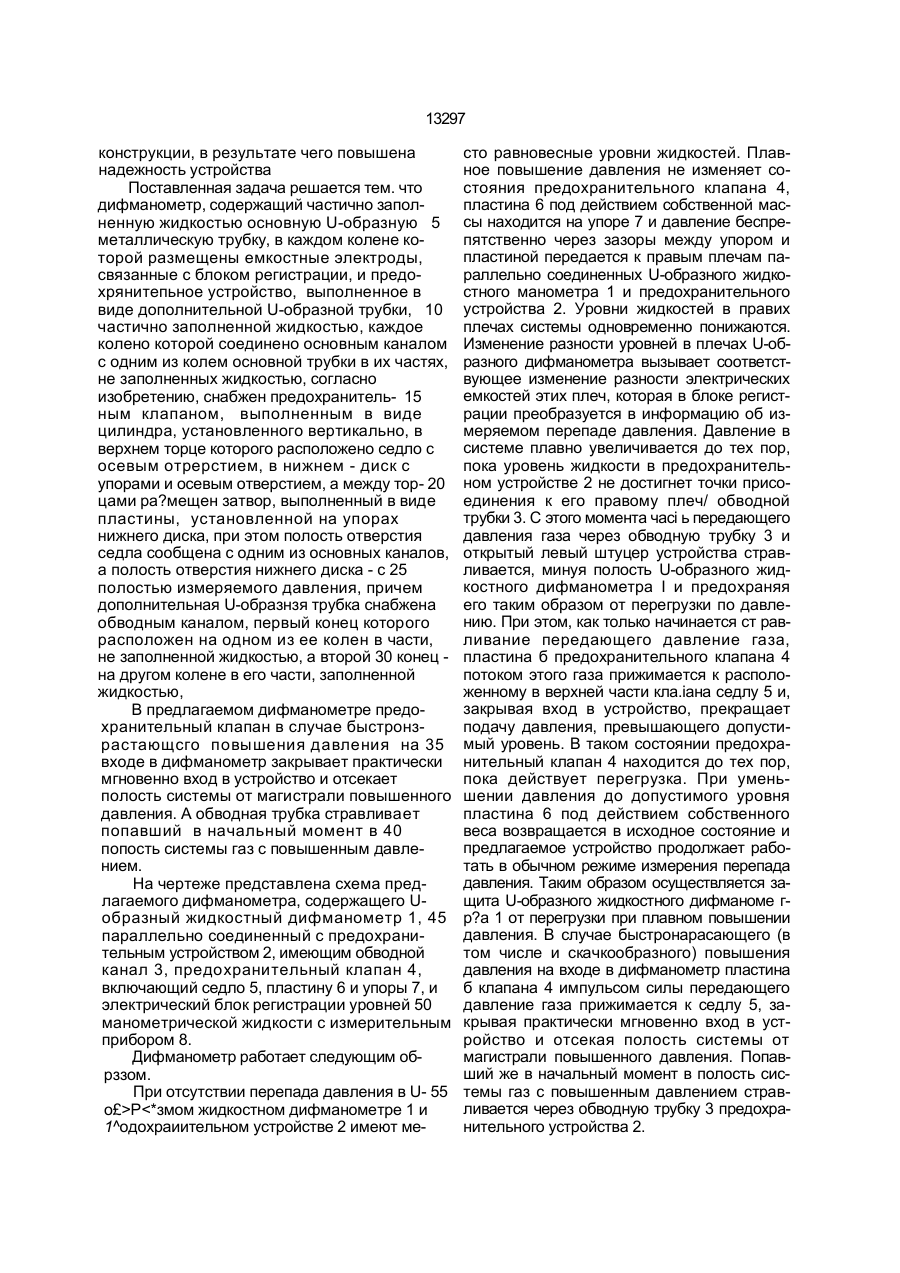

i l l УКРАЇНА .,.,UA™ _13297 (13) C1 (5D5 G 01 L7/18 J ОПИС ДО ПАТЕНТУ ДЕРЖЛВН*: nATtHTHF ВІДОМСТВО НА ВИНАХІД (54) ДИФМАНОМЕТР 1 (20)95320608, 15.09.93 (21) 4906531/SU (22)31.01.91 (24) 28.02.97 (46)28.02.97. Бюл. №1 (56) 1. Авторское свидетельство СССР NJ82655,4OI.G01 L7/18, 1949. 2. Патент Великобритании № 1598550, кл. G 01 L 9/00, 1981 (прототип). (72) Ткаченко Михайло Васильович, Кудряш 'Анатолій Петрович, Семикін Віталій Макси мович, Потапенко Олександр Олександро вич (73) інститут проблем машинобудування НАН України (UA) (57) Дифманометр, содержащий частично за полненную жидкостью основную U-образную металлическую трубку, в каждом колене ко торой размещены емкостные электроды, связанные с блоком регистрации, и предохра нительное устройство, выполненное в виде дополнительной U-образной трубки, частич но заполненной жидкостью, каждое колено которой соединено основным каналом с одним из колен основной трубки в их частях, не заполненных жидкостью, о т л и ч а ю щ и й с я тем, что он снабжен предохранительным клапаном, выполненным в виде цилиндра, установленного вертикально, в верхнем торце которого расположено седло с осевым отверстием, в нижнем - диск с упорами и осевым отверстием, а между торцами размещен затвор, выполненный в виде пластины, установленной на упорах нижнего диска, при этом полость отверстия седла сообщена посредством дополнительного канала с одним из основных каналов, а полость отверстия нижнего диска - с полостью измеряемого давления, причем дополнительная Uобразная трубка снабжена обводным каналом, первый конец которого расположен на одном из ее колен в части, не заполненной жидкостью, а второй конец - на другом колене в его части, заполненной жидкостью. С > о Изобретение относится к измерительной технике и может быть использовано при измерениях давлений или их разности. Наиболее близким по технической сущности является U-образный жидкостный дифманометр, содержащий частично заполненную жидкостью U-образную основную металлическую трубку, в каждом колене которой размещены емкостные электроды, связанные с блоком регистрации и предохранительное устройство, выполненное в виде дополнительной U-образной трубки, частично заполненной жидкостью, каждое колено которой соединено основным каналом с одним из колен основной трубки в их частях, не заполненных жидкостью [2]. Недостатком устройства является низкая надежность при скачкообразных перегрузках по давлению. В основу изобретения поставлена задача создания усовершенствованного дифманометра, в котором предотвращен выброс манометрической жидкости при любом характере перегрузки и возможно измерение небольших перепадов давлений на фоне высоких статических давлений, ограничивающихся лишь механической прочностью его О 13297 конструкции, в результате чего повышена надежность устройства Поставленная задача решается тем. что дифманометр, содержащий частично заполненную жидкостью основную U-образную 5 металлическую трубку, в каждом колене которой размещены емкостные электроды, связанные с блоком регистрации, и предохрянитепьное устройство, выполненное в виде дополнительной U-образной трубки, 10 частично заполненной жидкостью, каждое колено которой соединено основным каналом с одним из колем основной трубки в их частях, не заполненных жидкостью, согласно изобретению, снабжен предохранитель- 15 ным клапаном, выполненным в виде цилиндра, установленного вертикально, в верхнем торце которого расположено седло с осевым отрерстием, в нижнем - диск с упорами и осевым отверстием, а между тор- 20 цами ра?мещен затвор, выполненный в виде пластины, установленной на упорах нижнего диска, при этом полость отверстия седла сообщена с одним из основных каналов, а полость отверстия нижнего диска - с 25 полостью измеряемого давления, причем дополнительная U-образнзя трубка снабжена обводным каналом, первый конец которого расположен на одном из ее колен в части, не заполненной жидкостью, а второй 30 конец на другом колене в его части, заполненной жидкостью, В предлагаемом дифманометре предохранительный клапан в случае быстронзрастающсго повышения давления на 35 входе в дифманометр закрывает практически мгновенно вход в устройство и отсекает полость системы от магистрали повышенного давления. А обводная трубка стравливает попавший в начальный момент в 40 попость системы газ с повышенным давлением. На чертеже представлена схема предлагаемого дифманометра, содержащего Uобразный жидкостный дифманометр 1, 45 параллельно соединенный с предохранительным устройством 2, имеющим обводной канал 3, предохранительный клапан 4, включающий седло 5, пластину 6 и упоры 7, и электрический блок регистрации уровней 50 манометрической жидкости с измерительным прибором 8. Дифманометр работает следующим обрззом. При отсутствии перепада давления в U- 55 о£>Р
