Спосіб відсадки корисних копалин та відсадувальна машина для його здійснення

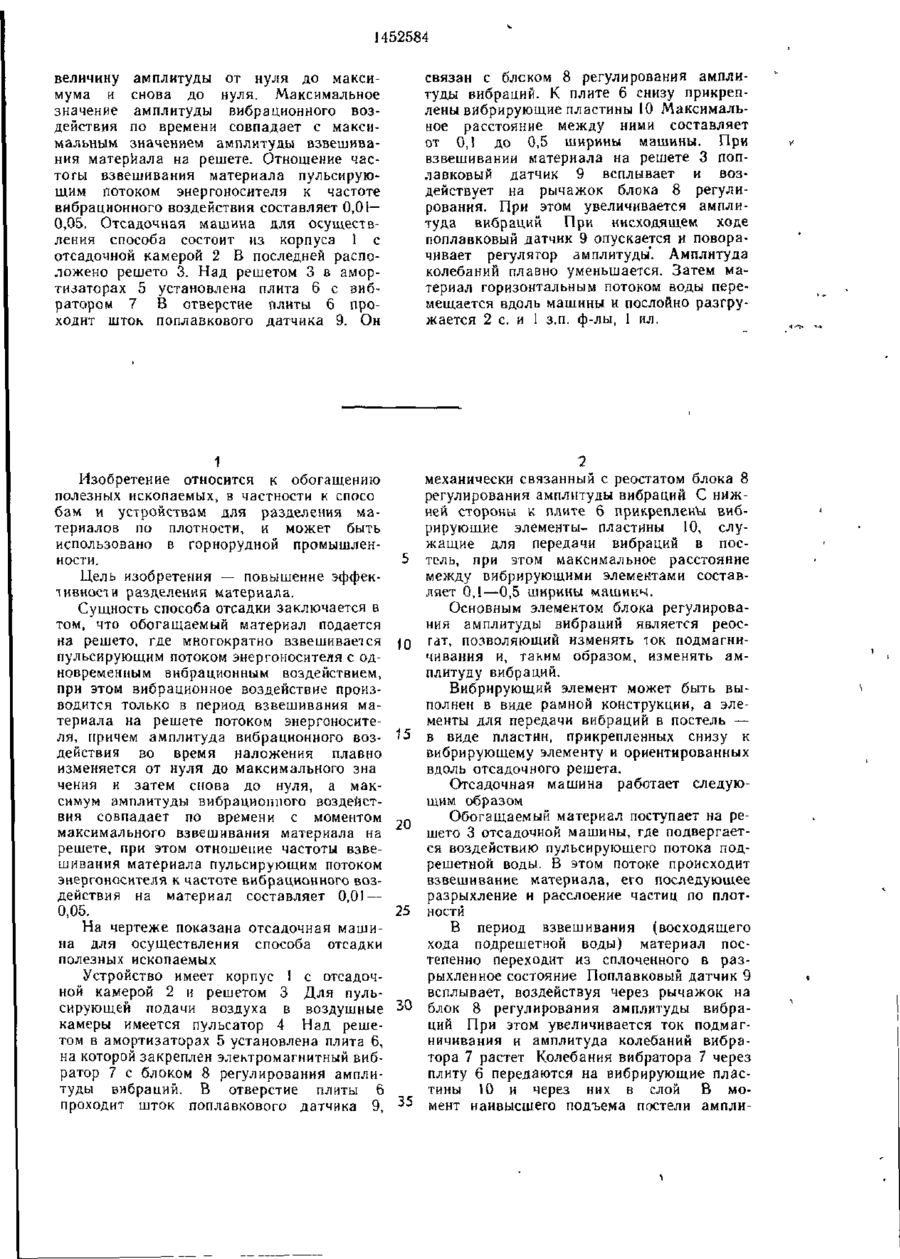

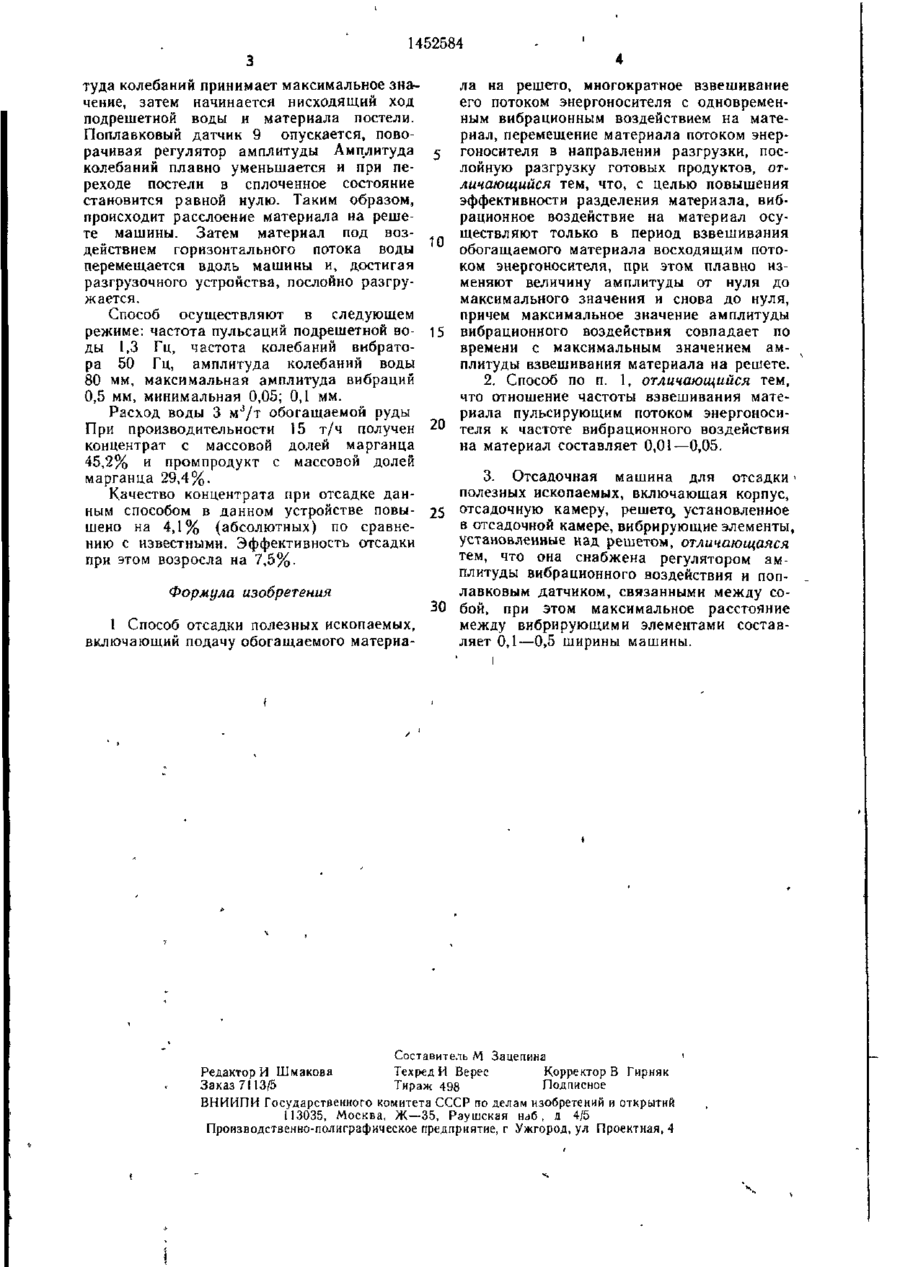

Изобретение относится к обогащению полезных ископаемых, в частности к спо собам и устройствам для разделения ма терналов по плотности Цель изобретения — повышение эффективности разделения Спо соб включает многократное взвешивание обогащаемого материала на решете Од повременно с этим материал подверіаеі ся вибрационному воздействию Последнее осуществляется только в период взвеши вания материала восходящим потоком энергоносителя При этом плавно изменяют ел 3f-IMSnZE^V фВ&г'Г- 't-t' 1452584 величину амплитуды от нуля до максимума и снова до нуля. Максимальное значение амплитуды вибрационного воздействия по времени совпадает с максимальным значением амплитуды взвешивания материала на решете. Отношение частоты взвешивания материала пульсирующим потоком энергоносителя к частоте вибрационного воздействия составляет 0,01— 0,05. Отсадочная машина для осуществления способа состоит из корпуса 1 с отсадочной камерой 2 В последней расположено решето 3. Над решетом 3 в амортизаторах 5 установлена плита 6 с вибратором 7 В отверстие плиты 6 проходит штоїч. поплавкового датчика 9. Он связан с блском 8 регулирования амплитуды вибраций. К плите 6 снизу прикреплены вибрирующие пластины 10 Максимальное расстояние между ними составляет от 0,1 до 0,5 ширины машины. При взвешивании материала на решете 3 поплавковый датчик 9 всплывает и воздействует на рычажок блока 8 регулирования. При этом увеличивается амплитуда вибраций При нисходящем ходе поплавковый датчик 9 опускается и поворачивает регулятор амплитуды*. Амплитуда колебаний плавно уменьшается. Затем материал горизонтальным потоком воды перемещается вдоль машины и послойно разгружается 2 с. и 1 з.п. ф-лы, 1 ил. 1 Изобретение относится к обогащению полезных ископаемых, в частности к спосо бам и устройствам для разделения материалов по плотности, и может быть использовано в горнорудной промышленности. Цель изобретения — повышение эффективности разделения материала. Сущность способа отсадки заключается в том, что обогащаемый материал подается на решето, где многократно взвешивается пульсирующим потоком энергоносителя с одновременным вибрационным воздействием, при этом вибрационное воздействие производится только в период взвешивания материала на решете потоком энергоносителя, причем амплитуда вибрационного воздействия во время наложения плавно изменяется от нуля до максимального зна чения и затем снова до нуля, а максимум амплитуды вибрационного воздействия совпадает по времени с моментом максимального взвешивания материала на решете, при этом отношение частоты взвешивания материала пульсирующим потоком энергоносителя к частоте вибрационного воздействия на материал составляет 0,01 — 0,05. На чертеже показана отсадочная машина для осуществления способа отсадки полезных ископаемых Устройство имеет корпус 1 с отсадочной камерой 2 и решетом 3 Для пульсирующей подачи воздуха в воздушные камеры имеется пульсатор 4 Над решетом в амортизаторах 5 установлена плита 6, на которой закреплен электромагнитный вибратор 7 с блоком 8 регулирования амплитуды вибраций. В отверстие плиты 6 проходит шток поплавкового датчика 9, механически связанный с реостатом блока 8 регулирования амплитуды вибраций С нижней стороны к плите 6 прикреплены вибрирующие элементы- пластины 10, служащие для передачи вибраций в постель, при этом максимальное расстояние между вибрирующими элементами составляет 0,1—0,5 ширины машнкч. Основным элементом блока регулирования амплитуды вибраций является реостат, позволяющий изменять ток подмагничивания и, таким образом, изменять амплитуду вибраций. Вибрирующий элемент может быть выполнен в виде рамной конструкции, а элементы для передачи вибраций в постель — в виде пластин, прикрепленных снизу к вибрирующему элементу и ориентированных вдоль отсадочного решета. Отсадочная машина работает следующим образом Обогащаемый материал поступает на решето 3 отсадочной машины, где подвергается воздействию пульсирующего потока подрешетной воды. В этом потоке происходит взвешивание материала, его последующее разрыхление и расслоение частиц по плотности В период взвешивания (восходящего хода подрешетной воды) материал постепенно переходит из сплоченного в разрыхленное состояние Поплавковый датчик 9 всплывает, воздействуя через рычажок на блок 8 регулирования амплитуды вибраций При этом увеличивается ток подмагничивания и амплитуда колебаний вибратора 7 растет Колебания вибратора 7 через плиту б передаются на вибрирующие пластины 10 и через них в слой В момент наивысшего подъема постели ампли 5 JQ 15 ~Q 25 30 35 1452584 туда колебаний принимает максимальное значение, затем начинается нисходящий ход подрешетной воды и материала постели. Поплавковый датчик 9 опускается, поворачивая регулятор амплитуды Амплитуда колебаний плавно уменьшается и при переходе постели в сплоченное состояние становится равной нулю. Таким образом, происходит расслоение материала на решете машины. Затем материал под воздействием горизонтального потока воды перемещается вдоль машины и, достигая разгрузочного устройства, послойно разгружается. Способ осуществляют в следующем режиме: частота пульсаций подрешетной воды 1,3 Гц, частота колебаний вибратора 50 Гц, амплитуда колебаний воды 80 мм, максимальная амплитуда вибраций 0,5 мм, минимальная 0,05; 0,1 мм. Расход воды 3 м3/т обогащаемой руды При производительности 15 т/ч получен концентрат с массовой долей марганца 45,2% и промпродукт с массовой долей марганца 29,4%. Качество концентрата при отсадке данным способом в данном устройстве повышено на 4,1% (абсолютных) по сравнению с известными. Эффективность отсадки при этом возросла на 7,5%. ла на решето, многократное взвешивание его потоком энергоносителя с одновременным вибрационным воздействием на материал, перемещение материала потоком энергоносителя в направлении разгрузки, послойную разгрузку готовых продуктов, отличающийся тем, что, с целью повышения эффективности разделения материала, вибрационное воздействие на материал осуществляют только в период взвешивания 10 обогащаемого материала восходящим потоком энергоносителя, при этом плавно изменяют величину амплитуды от нуля до максимального значения и снова до нуля, причем максимальное значение амплитуды 15 вибрационного воздействия совпадает по времени с максимальным значением амплитуды взвешивания материала на решете. 2. Способ по п. 1, отличающийся тем, что отношение частоты взвешивания материала пульсирующим потоком энергоноси20 теля к частоте вибрационного воздействия на материал составляет 0,01—0,05. 3. Отсадочная машина для отсадки полезных ископаемых, включающая корпус, 25 отсадочную камеру, решето, установленное в отсадочной камере, вибрирующие элементы, установленные над решетом, отличающаяся тем, что она снабжена регулятором амплитуды вибрационного воздействия и поплавковым датчиком, связанными между соФормула изобретения 30 бой, при этом максимальное расстояние между вибрирующими элементами состав1 Способ отсадки полезных ископаемых, ляет 0,1—0,5 ширины машины. включающий подачу обогащаемого материа Составитель М Зацепина Техред И Верес КорректорВ Гирняк Редактори Шмакова Заказ 7113/5 Тираж 498 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная, 4
