Сполука для герметизації контейнерів при хімікотермічній обробці стальних виробів

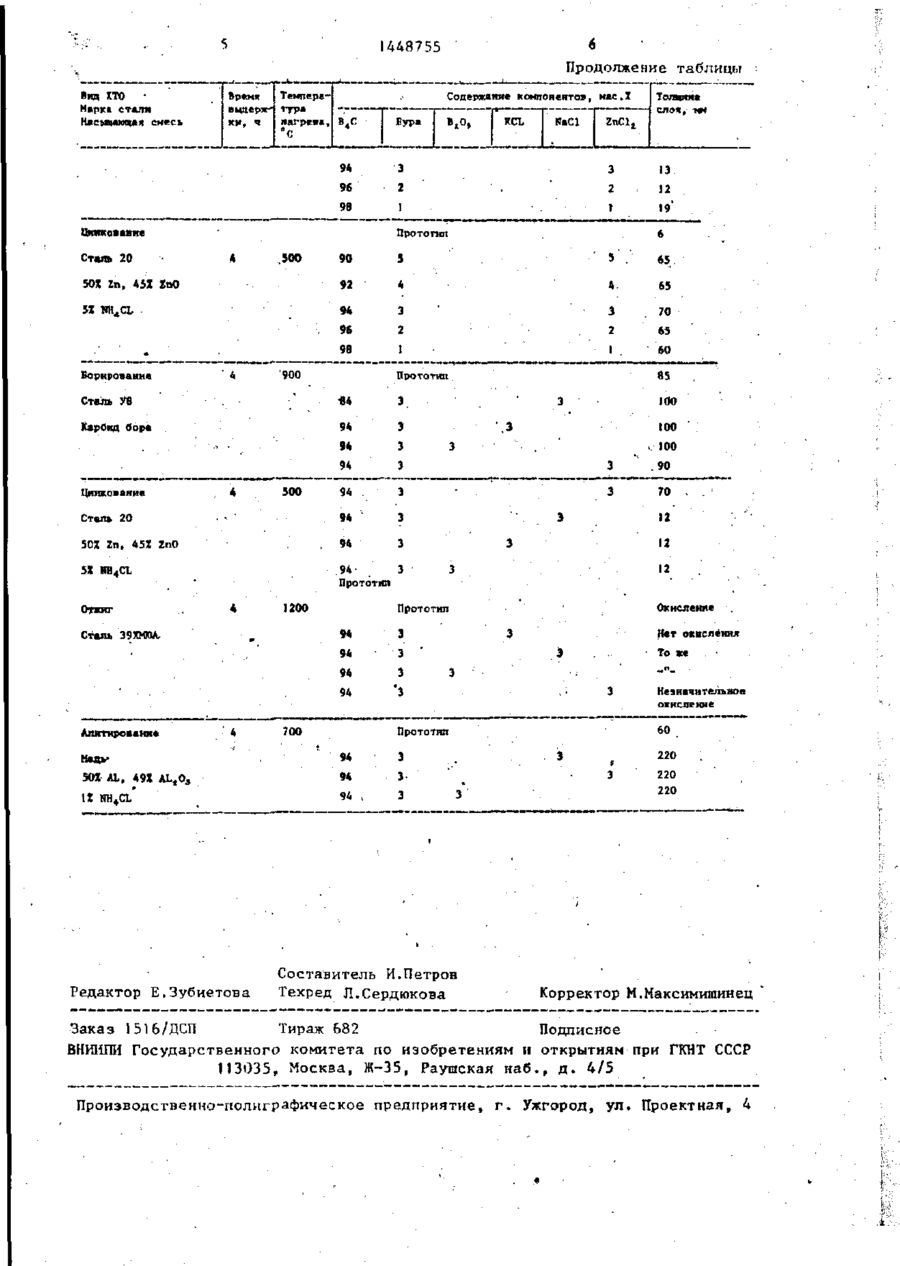

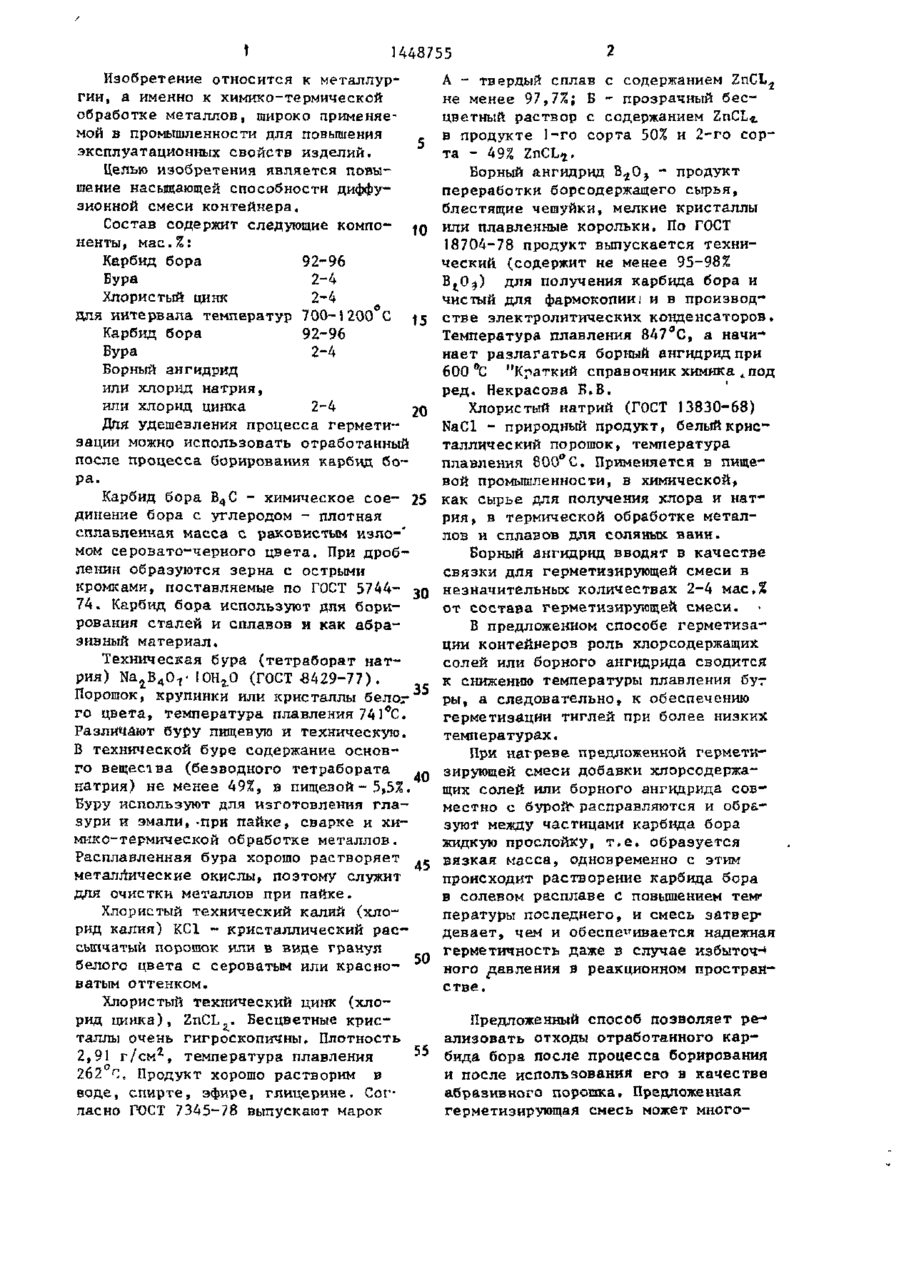

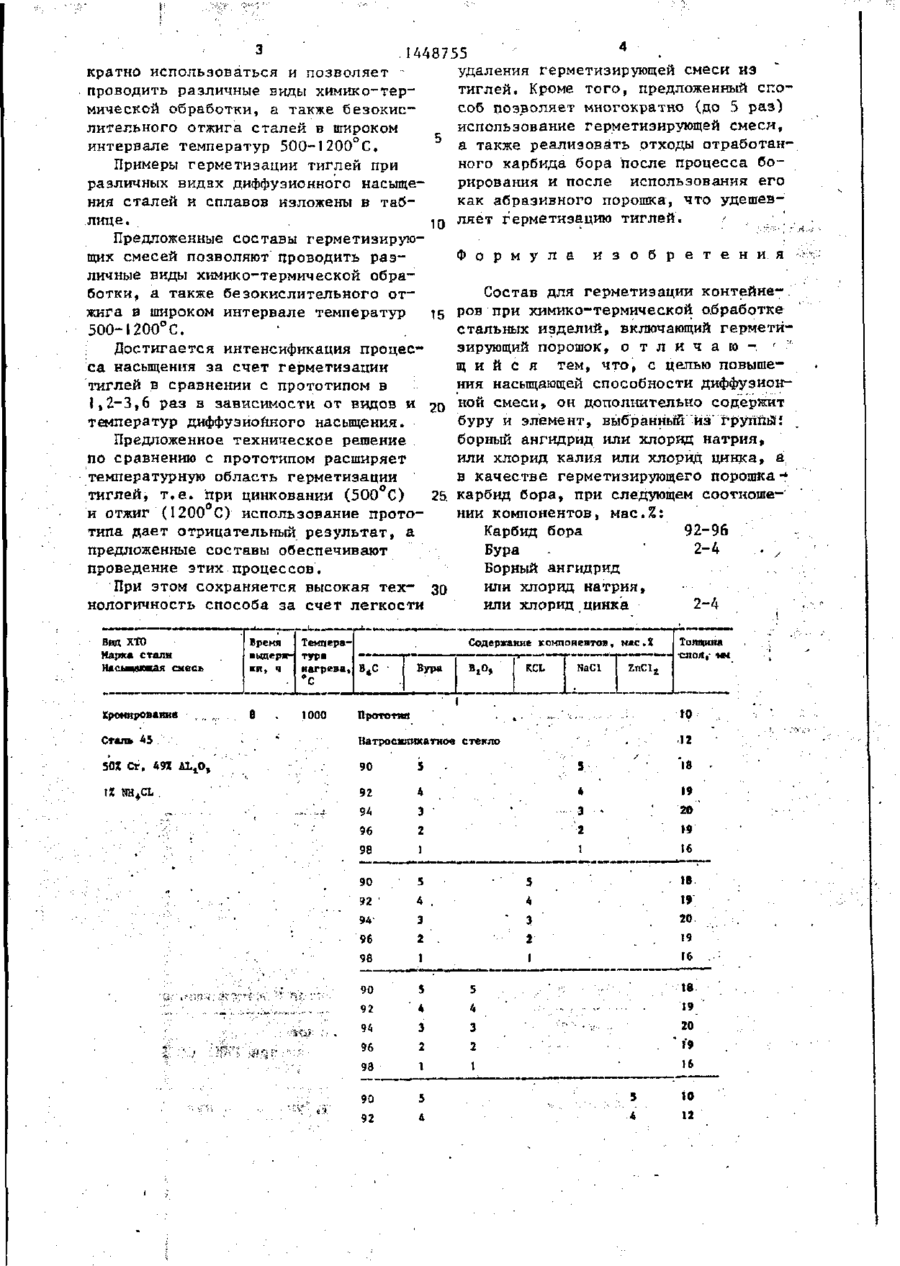

Д Л Я СЛУЖ1 Ь Н О Г О П О Л Ь З О В А Н И Я J K 3 № ! СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) S I L 1448755 O U i A U А1 (51) 4 С 23 С 10/54 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3974479/31-02 (22) 05.11.85 (71) Киевский политехнический институт им.50-летия Великой Октябрьской социалистической революции (72) С.М.Чернега, Ю.Е.Яковчук* В.Ф.Лоскутов и Е.А.Глеба (53) 621.785.51.06(088.8) (56) Химико-термическая обработка металлов и сплавов. Справочник под ред.Л.С.Ляховича. М.: Металлургия, 1981, с.85. (54) СОСТАВ ДЛЯ ГЕРМЕТИЗАЦИИ КОНТЕЙНЕРОВ ПРИ ХИМИКО-ТЕРМИЧЕСКОЙ ОБРАБОТКЕ СТАЛЬНЫХ ИЗДЕЛИЙ (57) Изобретение относится к составу химико-термической обработки металлов, широко применяют в промышленности для повышения эксплуатационных свойств. Целью изобретения является повышение насыщающей способности диффузионной смеси. Состав герметизирующей смеси содержит следующие компоненты, мас.%: карбид бора 96-92; бура 2-4; элемент, выбранный из группы: карбид бора, борный ангидрид, хлорид натрия, хлорид калия, хлорид цинка 2-4. 1 табл. 4RBSM0 48-88 t 448755 Изобретение относится к металлурА - твердый сплав с содержанием ZnCl»2 гии, а именно к химико-термической не менее 97,7%; Б - прозрачный бесобработке металлов, широко применяецветный раствор с содержанием ZnCL 4 мой в промышленности для повышения в продукте 1-го сорта 50% и 2-го сорэксплуатационных свойств изделий. та - 49% ZnCL,. Целью изобретения является повыБорный ангидрид В^0 ? - продукт шение насыщающей способности диффупереработки борсодержащего сырья, зионной смеси контейнера. блестящие чешуйки, мелкие кристаллы Состав содержит следующие компо- 10 или плавленные корольки. По ГОСТ 18704-78 продукт выпускается техниненты, мас.%: ческий (содержит не менее 95-98% Карбид бора 92-96 B t 0^) для получения карбида бора и Бура 2-4 чистый для фармокопии! и в производХлористый цинк 2-4 стве электролитических конденсаторов. для интервала температур 700-І 200 С Температура плавления 847°С, а начиКарбид бора 92-96 нает разлагаться борный ангидрид при Бура 2-4 600 °С "Краткий справочник химика t под Борный ангидрид ред. Некрасова Б.В. или хлорид натрия, или хлорид цинка 2-4 Хлористый натрий (ГОСТ 13830-68) 20 Для удешевления процесса герметиNaCl - природный продукт, белый крисзации можно использовать отработанный таллический порошок, температура после процесса борирования карбид боплавления 800°С. Применяется в пищера. вой промышленности, в химической, Карбид бора В 4 С - химическое сое- 25 как сырье для получения хлора и натрия, в термической обработке металдинение бора с углеродом - плотная лов и сплавов для соляных ванн. сплавленная масса с раковистым изло-* мом серовато-черного цвета. При дробБорный ангидрид вводят в качестве лении образуются зерна с острыми связки для герметизирующей смеси в кромками, поставляемые по ГОСТ 574430 незначительных количествах 2-4 мас.% 74. Карбид бора используют для бориот состава герметизирующей смеси. рования сталей и сплавов и как абраВ предложенном способе герметизазивный материал. ции контейнеров роль хлорсодержащих Техническая бура (тетраборат натсолей или борного ангидрида сводится рия) N a 2 B 4 0 7 ' 1 0 Н г 0 (ГОСТ в429-77). к снижению температуры плавления бут Порошок, крупинки или кристаллы белог 35 ры, а следовательно, к обеспечению го цвета, температура плавления 741°С. герметизации тиглей при более низких Различают буру пищевую и техническую. температурах. В технической буре содержание основПри нагреве предложенной герметиго вещества (безводного тетрабората зирующей смеси добавки хлорсодержанатрия) не менее 49%, в пищевой - 5,5%. 40 щих солей или борного ангидрида совБуру используют для изготовления гламестно с бурой* расправляются и образури и эмали, -при пайке, сварке и хизуют между частицами карбида бора мико-термической обработке металлов. жидкую прослойку, т.е. образуется Расплавленная бура хорошо растворяет вязкая масса, одновременно с этим металлические окислы, поэтому служит 45 происходит растворение карбида бора для очистки металлов при пайке. в солевом расплаве с повышением темХлористый технический калий (хлопературы последнего, и смесь затверрид калия) КС1 - кристаллический расдевает, чем и обеспе'ивается надежная сыпчатый порошок или в виде гранул герметичность даже в случае избыточ-* белого цвета с сероватым или красно- 50 ного давления в реакционном пространватым оттенком. стве. Хлористый технический цинк (хлоПредложенный способ позволяет рерид цинка), ZnCL . Бесцветные кристаллы очень гигроскопичны. Плотность ализовать отходы отработанного кар55 бида бора после процесса борирования 2,91 г/см 2 , температура плавления 262 С, Продукт хорошо растворим в и после использования его в качестве воде, спирте, эфире, глицерине. Согабразивного порошка. Предложенная ласно ГОСТ 7345-78 выпускают марок герметизирующая смесь может много 1448755 * ' . удаления герметизирующей смеси из кратно использоваться и позволяет тиглей. Кроме того, предложенный спопроводить различные виды химико-терсоб позволяет многократно (до 5 раз) мической обработки, а также безокисиспользование герметизирующей смеси, лительного отжига сталей в широком а также реализовать отходы отработанинтервале температур 500-1200°С, ного карбида бора после процесса боПримеры герметизации тиглей при рирования и после использования его различных видах диффузионного насыщекак абразивного порошка, что удешевния сталей и сплавов изложены в табляет герметизацию тиглей. > ' . лице . 10 Предложенные составы герметизируюФ о р м у л а и з о б р е т е н и я щих смесей позволяют проводить различные виды химико-термической обраСостав для герметизации контейне-. ботки, а также безокислительного отров при химико-термической обработке жига в широком интервале температур стальных изделий, включающий гермети500-120О°С. г зирующий порошок, о т л и ч а ю ''' Достигается интенсификация процес: щ и Й с я тем, ч т о , с целью повышеса насыщения за счет герметизации ния насыщающей способности диффуэионтиглей в сравнении с прототипом в 1,2-3,6 раз в зависимости от видов и 20 ной смеси, он дополнительно содержит буру и элемент, выбранный из группы: температур диффузионного насыщения. борный ангидрид или хлорид натрия, Предложенное техническое решение или хлорид калия или хлорид цинка, а по сравнению с прототипом расширяет в качестве герметизирующего порошка-* температурную область герметизации 25. карбид бора, при следующем соотношетиглей, т.е. при цинковании (500°С) нии компонентов, мас.%: и отжиг (1200 С) использование протоКарбид бора 92-96 типа дает отрицательный результат, а Бура ' 2-4 ./ предложенные составы обеспечивают Борный ангидрид проведение этих процессов. или хлорид натрия, При этом сохраняется высокая тех- 30 или хлорид цинка 2-4 нелогичность способа за счет легкости Вид ХТО Марка стали Нлсыдаящая смесь Хромированне • , _ „ г Время Темперавыдерж- тура нагрева, e C Содержание компонентов, в4с Вура NaCl МЛС.Х ZnCl2 . 1000 Прототип Г О к. " Сталь 45 90 5 92 94 12 Натросютикатное стекло 501 Сг, «Я &LtO, . \л. 96 98 V 18 4 4 3 2 з 19 20 2 1 19 16 • 1 90 5 92 94' 96 98 4 . 90 . - ... 92 5 4 5 4 96 3 2 3 2 98 1 90 5 4 3 2 1 5 4 . • IB. 1 92 Толщина •слоя,- мм 19 20 19 3 2 1 16 * . . . ,, • . • . • • 19 20 ... * 19 16 5 4 10 12 448755 Продолжение таблицы Йвд ХТО • Марк і стали Нясъвахщая смесь ТемпераВрвня выдерж- тура В,С ки, ч Содержание компонентов, мвс.Т С Л О Я , 1ЧМ Вура 94 ZnCb NaCl 3 2 t 1 Прототип 4 Сталь 20 KCL 2 98 В.О. 3 96 Цянкояание .500 6 65 4 4 65 70 65 60 ' 3 94 Вотирование '4 3 2 2 98 л 3 96 51 KH4CL I 1 '900 • ІЗ 12 19' 5 ' ,' 90 92 501 Zn, 45Z ZnO Толщина Прототип 85 «4 3, 94 3 94 3 94 3 3 .90 94 . 3 3 70 Сталь 20 94 3 501 2n, 45X ZnO 94 3 Стиль Ув КлрОкд вор* Цинкование 4 500 .943 Прототип 5Z HH4CL Отжиг 4 1200 94 .. 100 3 э 3 12 3 Окисление 3 94 • То же 3 3 50Z AL, 491 AL t O s 94 it 94 ^ 3 3 Незначительное окислекие 60 3 3 Редактор Е.Зубиетова Нет окисления э Прототип Надь* NH 4 CL' 12 *3 700 , 12 3 3 94 4 100 ' .3 3 94 Алятироаание 100 Прототип 94 Сталь 39ХМЮА, 3 * 3 3 Составитель И.Петров Техред Л.Сердюкова 220 220 220 Корректор М.Максимигаинец Заказ 1516/ДСІЇ Тираж 682 Подписное . • В Ш И Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н Ш 113035, Москва, Ж-35, Раушская наб. г д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
