Ткачук Володимир Микитович

Номер патенту: 76331

Опубліковано: 17.07.2006

Автори: Ткачук Володимир Микитович, Дмитриченко Микола Федорович, Барилович Леонід Павлович

МПК: G01N 27/82, C23C 8/00, C25D 5/26 ...

Мітки: застосування, дифузійному, магнітного, визначеної, зовнішнього, кристалічної, поля, боруванні, дислокацій, шарів, дефектів, металів, одержання, щільності, структури, поверхневих, лінійних

Формула / Реферат:

Застосування зовнішнього магнітного поля напруженістю 5 кА/м - 2,5 МА/м як засобу одержання визначеної щільності лінійних дефектів (дислокацій) кристалічної структури поверхневих шарів металів при дифузійному боруванні.

Номер патенту: 75824

Опубліковано: 15.05.2006

Автори: Барилович Леонід Павлович, Ткачук Володимир Микитович, Дмитриченко Микола Федорович

МПК: C23C 8/00

Мітки: сталей, чавунів, поверхневому, одержання, шарі, спосіб, монофази, бориду, заліза, fе2b

Формула / Реферат:

Спосіб одержання монофази бориду заліза Fe2B в поверхневому шарі сталей і чавунів, що включає його борування в зовнішньому магнітному полі, який відрізняється тим, що борування здійснюють в квазіпостійному зовнішньому магнітному полі при напруженості 10-570 кА/м з швидкістю утворення борованого шару товщиною від 1,1 до 2,8 мкм за хвилину і температурі в межах 750-950°С.

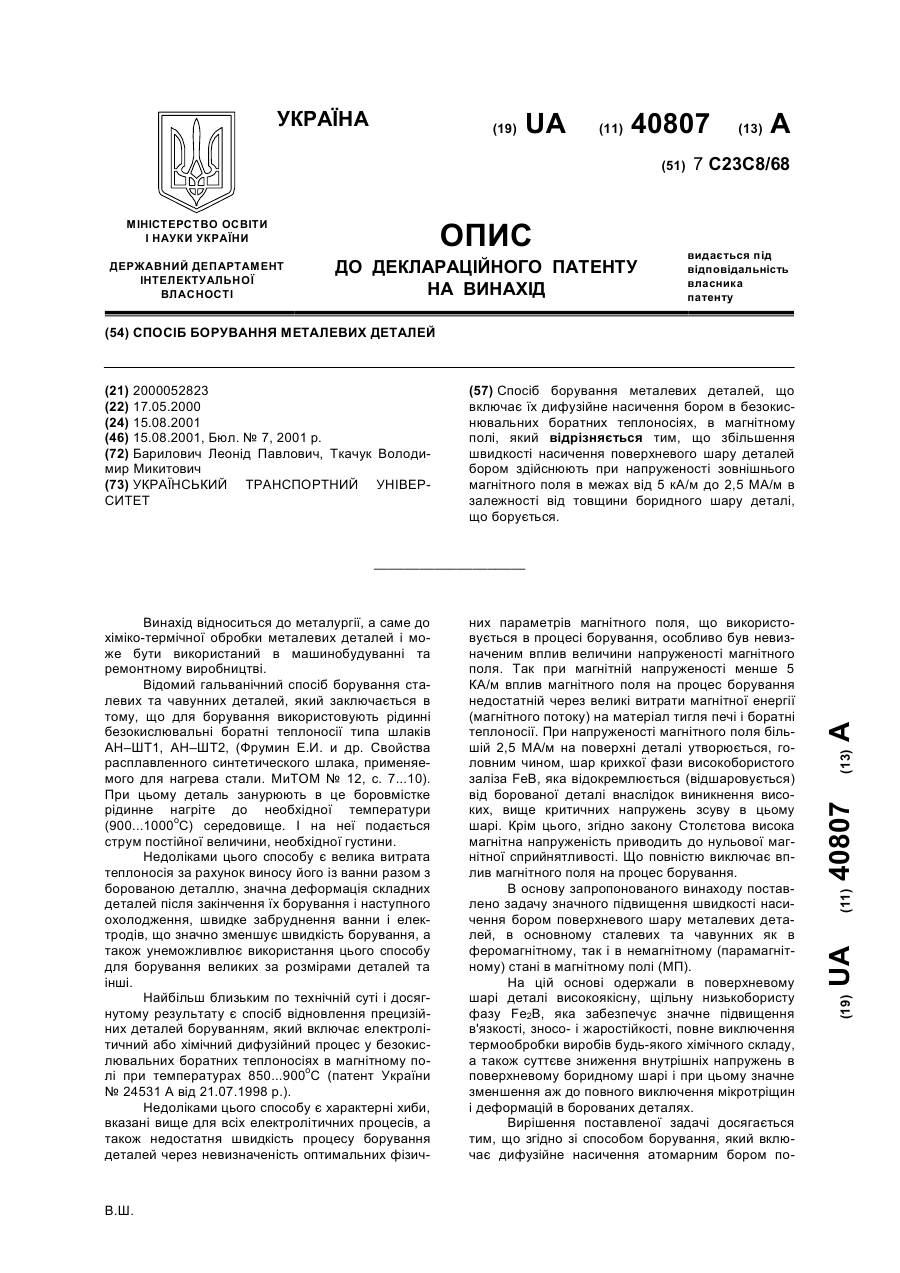

Номер патенту: 40807

Опубліковано: 15.08.2001

Автори: Барилович Леонід Павлович, Ткачук Володимир Микитович

МПК: C23C 8/00

Мітки: деталей, борування, металевих, спосіб

Формула / Реферат:

Спосіб борування металевих деталей, що включає їх дифузійне насичення бором в безокиснювальних боратних теплоносіях, в магнітному полі, який відрізняється тим, що збільшення швидкості насичення поверхневого шару деталей бором здійснюють при напруженості зовнішнього магнітного поля в межах від 5 кА/м до 2,5 МА/м в залежності від товщини боридного шару деталі, що борується.

Номер патенту: 40750

Опубліковано: 15.08.2001

Автори: Ткачук Володимир Микитович, Барилович Леонід Павлович

МПК: C25D 5/48, C23C 8/08, C25D 5/26 ...

Мітки: машин, боруванням, наступним, спосіб, деталей, відновлення, зношених, залізненням

Формула / Реферат:

Спосіб відновлення зношених деталей машин, які працюють в умовах високих температур /700...1000°С/ і агресивних середовищах, залізненням /осталенням/ і боруванням, що включає нанесення на зношену поверхню присадного матеріалу /заліза, сталі/, який відрізняється  тим, що покриту шаром заліза /сталі/ і механічно оброблену до технологічних розмірів деталь доводять боруванням в безокислювальних боратних теплоносіях і магнітному полі при...

Номер патенту: 28726

Опубліковано: 16.10.2000

Автори: Барилович Леонід Павлович, Ткачук Володимир Микитович, Канарчук Вадім Євгенович

МПК: C23C 8/00

Мітки: сталевих, борування, порошку, виробів, склад, чавунних

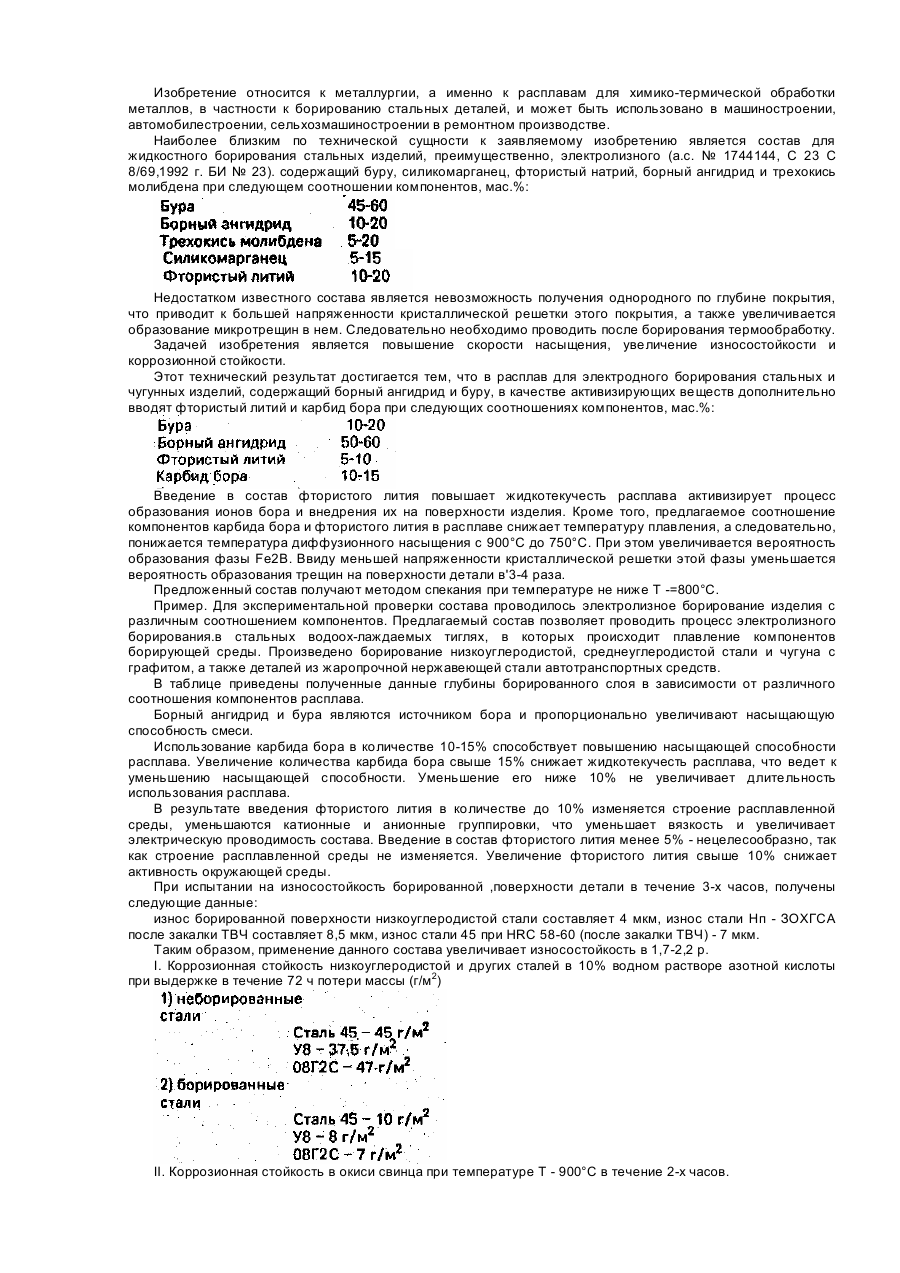

Формула / Реферат:

Склад порошку для борування сталевих і чавунних виробів, який вміщує технічний карбід бору, буру, який відрізняється тим, що він додатково містить фтористий літій при наступному співвідношенні компонентів, мас. %: Карбід бору 72,5...77,5 Бура 12,5...17,5 Фтористий літій 7,5...12,5

Номер патенту: 24531

Опубліковано: 21.07.1998

Автори: Вербовська Ніна Іванівна, Барилович Леонід Павлович, Ткачук Володимир Микитович, Канарчук Вадім Євгенович

МПК: C23C 8/00

Мітки: боруванням, спосіб, відновлення, деталей, прецизійних

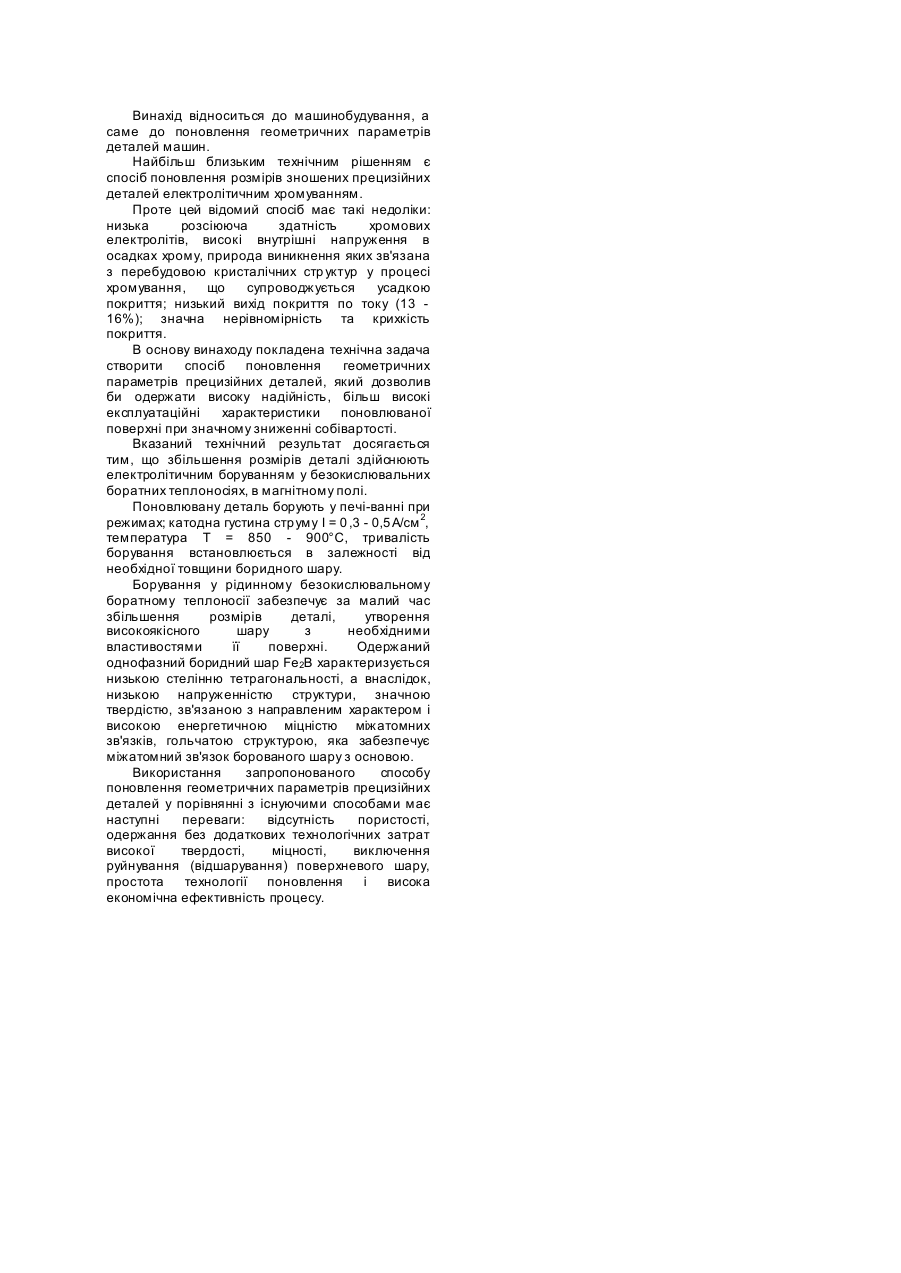

Формула / Реферат:

Спосіб відновлення прецизійних деталей боруванням, який включає електролітичне, або хімічне нанесення на зношену поверхню присадочного матеріалу, який відрізняється тим, що збільшення розмірів деталі здійснюють електролітичним боруванням у безокислювальних боратних теплоносіях, в магнітному полі, при температурах 850 - 900°C і витримці, при цьому залежній від величини поновлюваного розміру.

Номер патенту: 19594

Опубліковано: 25.12.1997

Автори: Барилович Леонід Павлович, Канарчук Вадім Євгенович, Ткачук Володимир Микитович, Вербовська Ніна Іванівна

МПК: C23C 8/00

Мітки: сталевих, чавунних, спосіб, деталей, машин, відновлення

Формула / Реферат:

Способ восстановления стильных и чугунных деталей машин, включающий наплавку изношенной поверхности детали, отличающийся тем, что наплавку проводят низкоуглеродистой сталью, после чего осуществляют электролитическое борирование наплавленного слоя.

Номер патенту: 10506

Опубліковано: 25.12.1996

Автори: Барилович Леонід Павлович, Ткачук Володимир Микитович, Цибульков Василь Петрович, Канарчук Вадім Євгенович, Гордань Георгій Миколайович

МПК: C23C 8/00

Мітки: чавунних, борування, виробів, сталевих, спосіб

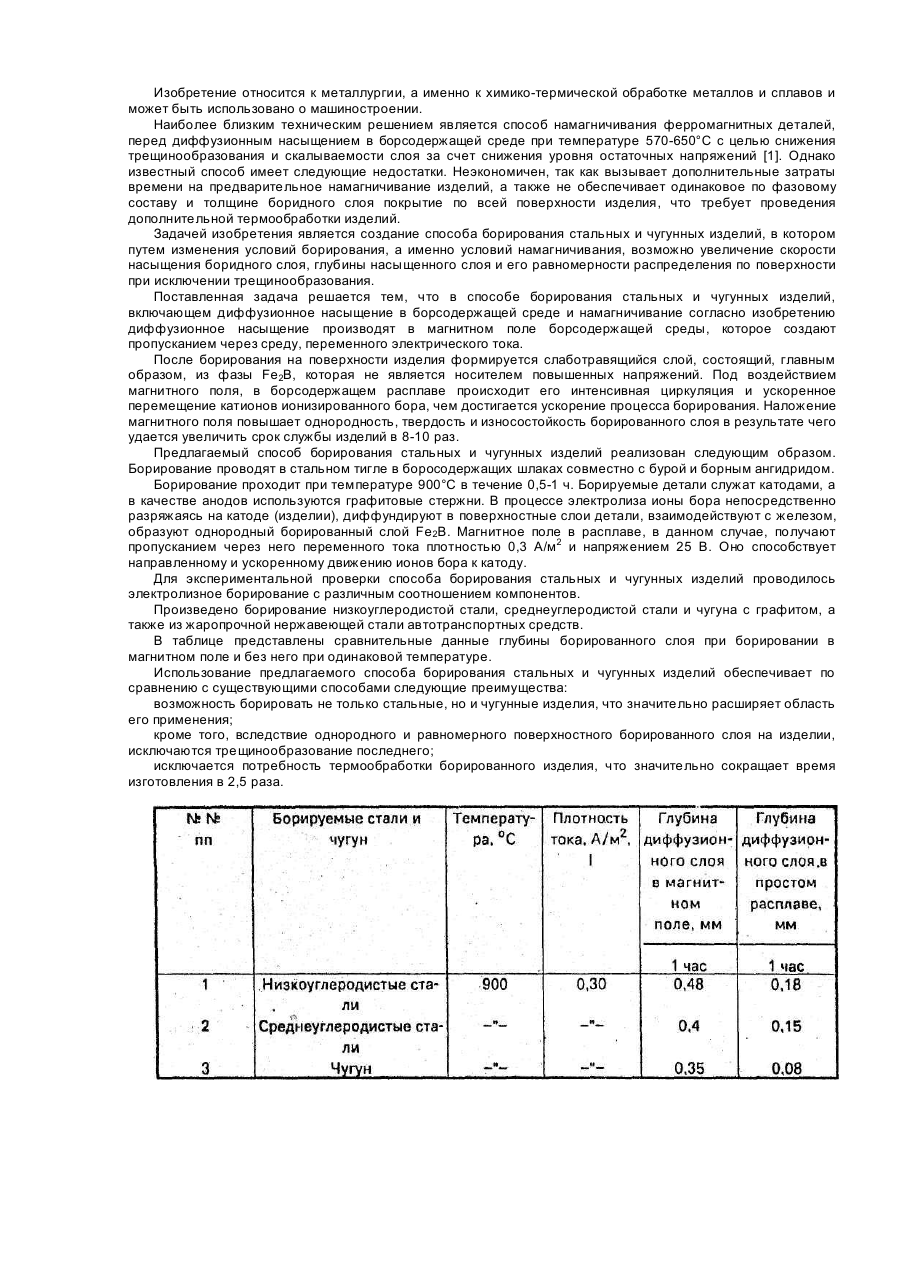

Формула / Реферат:

Способ борирования стальных и чугунных изделий, включающий диффузионное насыщение в борсодержащей среде и намагничивание, отлича­ющийся тем, что насыщение производят в магнит­ном поле борсодержащей среды, которое создают пропусканием через нее, в период насыщения пе­ременного электрического тока.

Номер патенту: 10376

Опубліковано: 25.12.1996

Автори: Барилович Леонід Павлович, Новікова Тетяна Наумівна, Шалаганов Леонід Афанасійович, Канарчук Вадім Євгенович, Ткачук Володимир Микитович

МПК: C23C 8/00

Мітки: сталевих, чавунних, виробів, борування, безокисного, склад

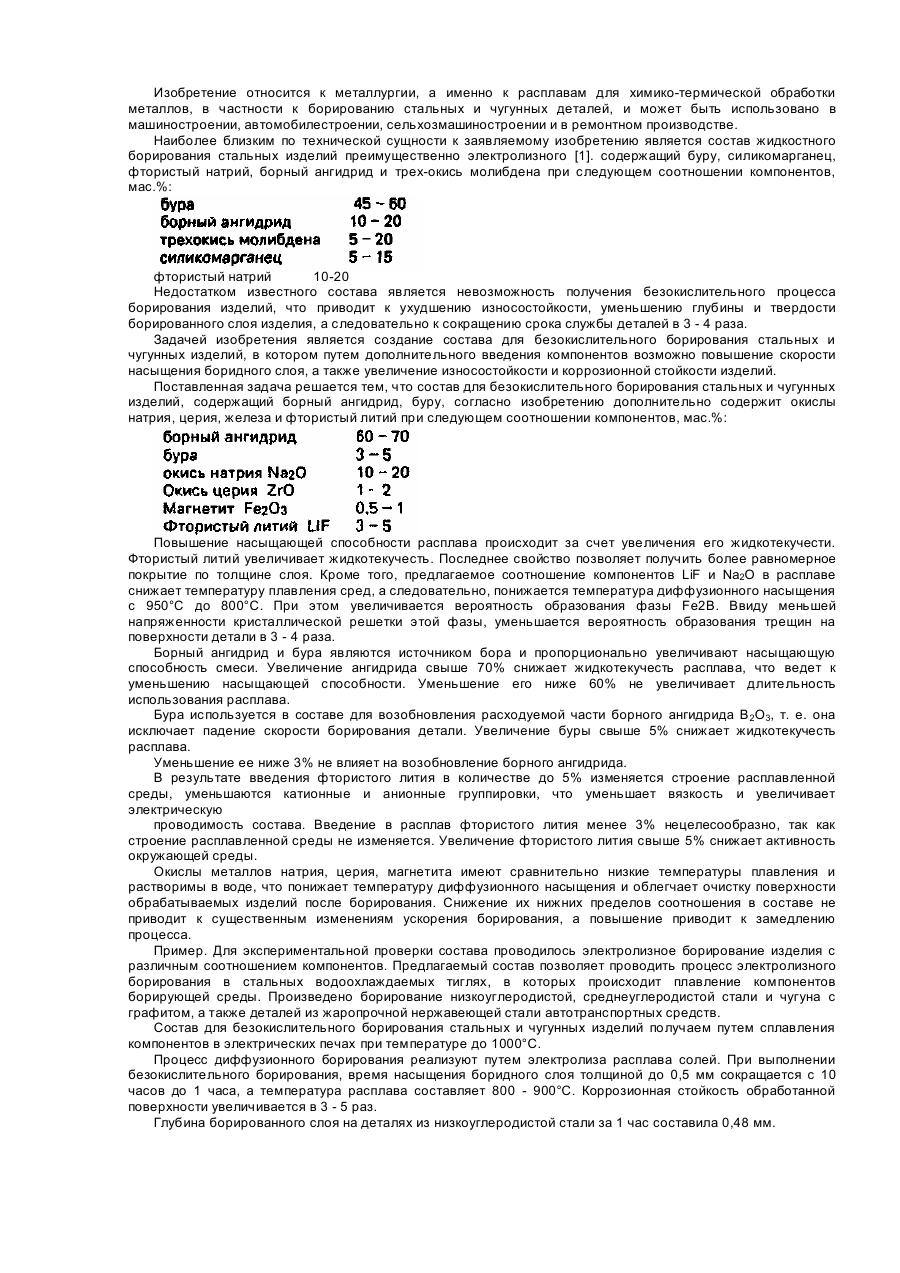

Формула / Реферат:

Состав для безокислительного борирования стальных и чугунных изделий, содержащий бор­ный ангидрид, буру, отличающийся тем, что он дополнительно содержит окислы натрия, церия, железа и фтористый литий при следующем соотно­шения компонентов, мас.%:борный ангидрид                 60-70бура                                        3-5окись натрия (Na2O)                        10-20окись церия (ZrO)                ...

Номер патенту: 7233

Опубліковано: 30.06.1995

Автори: Ломаченко Віктор Федорович, Ткачук Володимир Микитович, Барилович Леонід Павлович, Новікова Тетяна Наумівна, Канарчук Вадім Євгенович

МПК: C23C 8/00

Мітки: склад, виробів, сталевих, чавунних, борування

Формула / Реферат:

Состав для борирования стальных и чугун­ных изделий, содержащий буру и борный ангид­рид, отличающийся тем, что он дополнительно содержит карбид бора и фтористый литий при сле­дующем соотношении компонентов, мас.%:бура                                                   10-20борный ангидрид                             50-60фтористый литий                               5-10 карбид бора...
