Вставка для породоруйнуючого інструменту

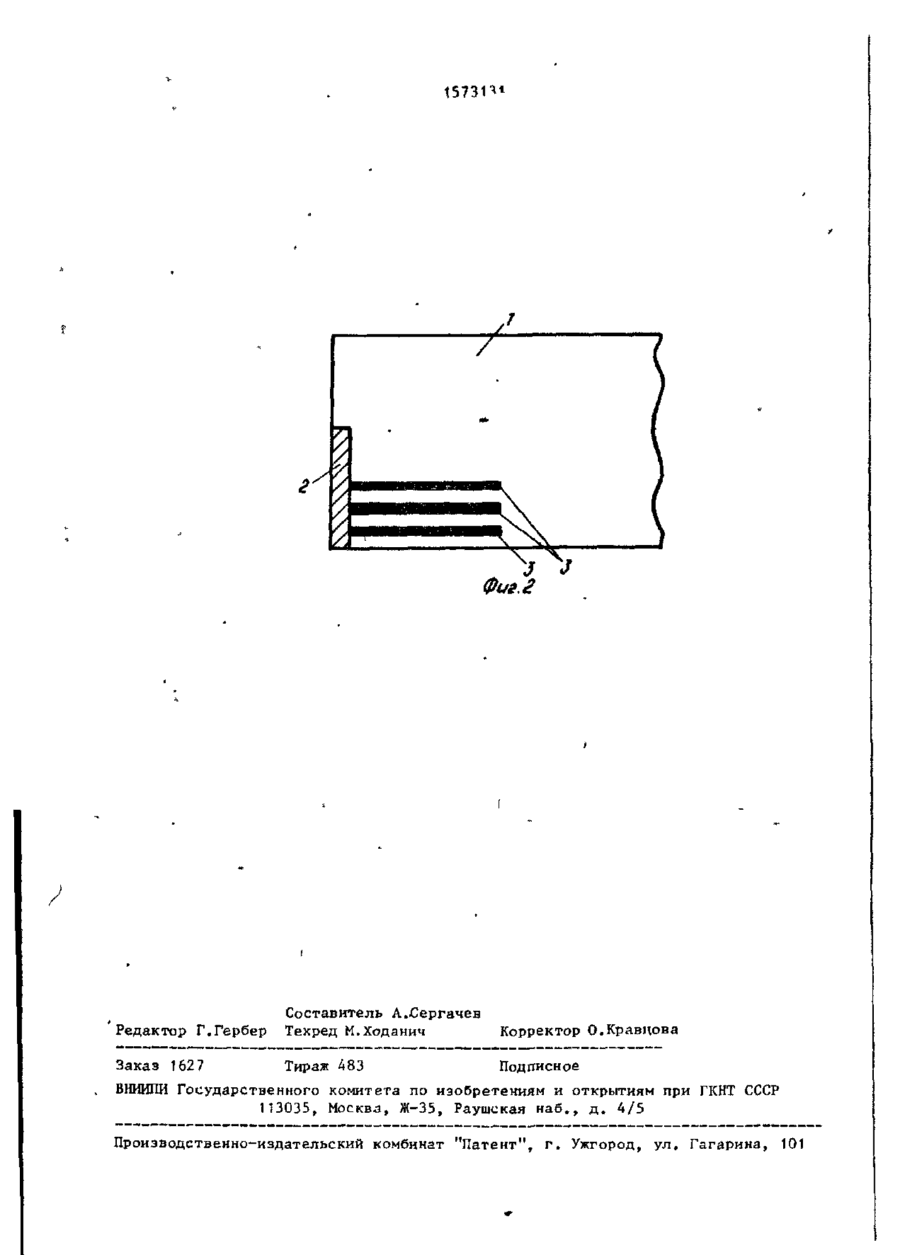

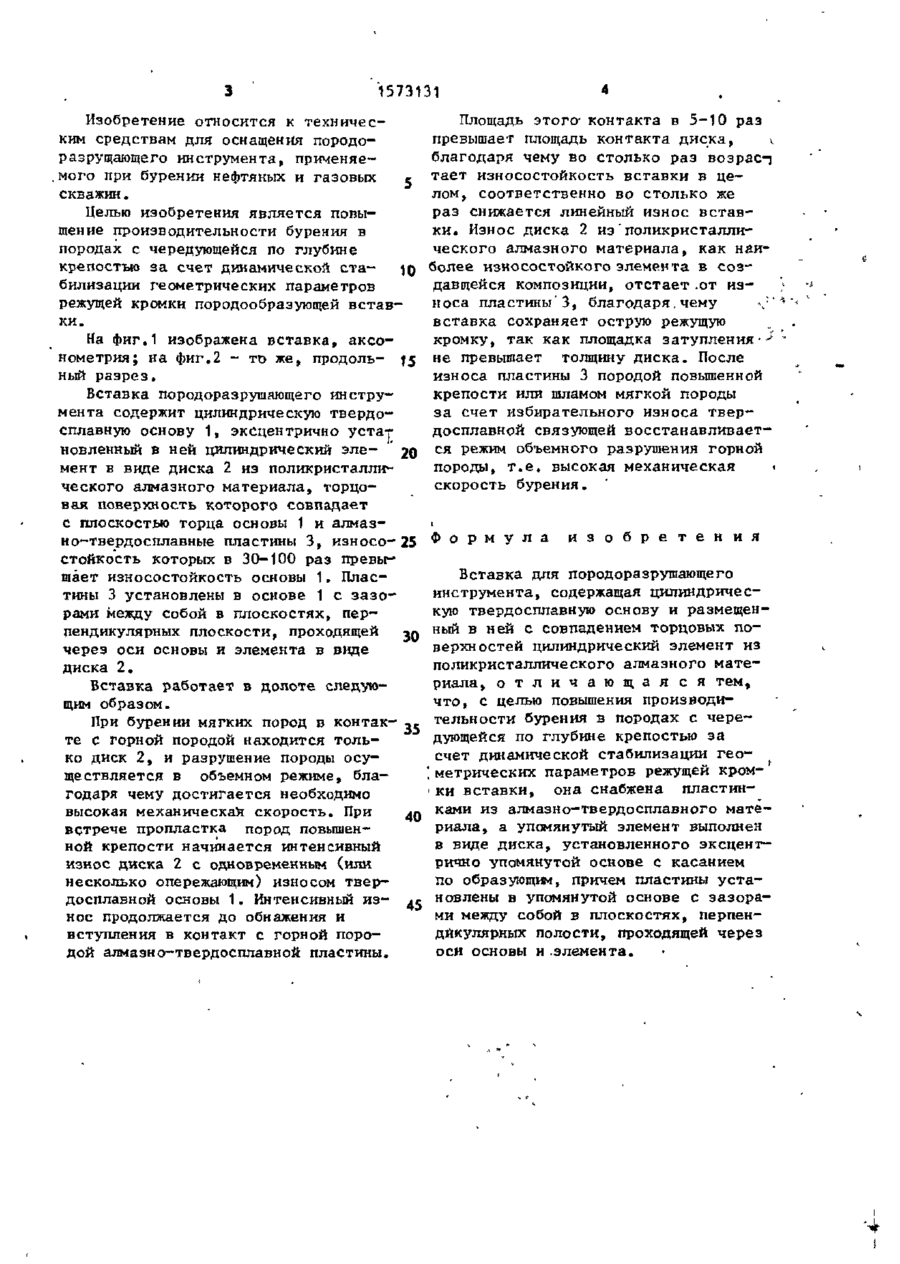

Изобретение относится к бурению нефтяных и газовых скважин. Цель изобретения - повышение производительности бурения в породах с чередующейся по глубине крепостью за счет динамической стабилизации геометри ческих параметров режущей кромки " вставки. Она содержит цилиндрическую твердосплавную основу 1 и размещенный в ней с совпадением торцовых поверхностей цилиндрический элемент в виде диска 2 из поликристаллического алмазного материала. Вставка имеет пластины 3 из алмазно-твердосплавного материала. Диск 2 установлен эксцентрично основе 1 с касанием по образующим. Пластины 3 установлены в основе 1 с зазором между собой в плоскостях, перпендикулярных полости, проходящей через оси основы 1 и элемента. Износ диска 2 отстает от износа пластины 3, поэтому вставка сохраняет острую режущую кромку, т.к. площадь затупления а Є не превышает толщины диска 2. После износа пластины 3 породой восстанавливается режим объемного разрушения горной породы, т.е. высокая механическая скорость бурения, 2 ил. СО Mat СО 1573131 Изобретение относится к техническим средствам для оснащения породоразрущающего инструмента, применяемого при бурении нефтяных и газовых скважин. Целью изобретения является повышение производительности бурения в породах с чередующейся по глубине крепостью за счет динамической ста- 10 билизации геометрических параметров режущей кромки породообразующей вставки. На фиг.1 изображена вставка, аксонометрия; на фиг.2 - то же, продоль- 15 ный разрез. Вставка породоразрушающего инструмента содержит цилиндрическую твердосплавную основу 1, эксцентрично устат новленный в ней цилиндрический эле- 20 мент в виде диска 2 из поликристаллического алмазного материала, торцовая поверхность которого совпадает с плоскостью торца основы 1 и алмазно-твердосплавные пластины 3, износо- 25 стойкость которых в 30-100 раз превышает износостойкость основы 1. Пластины 3 установлены в основе 1 с зазорами между собой в плоскостях» перпендикулярных плоскости, проходящей через оси основы и элемента в виде диска 2. Вставка работает в долоте следующим образом. При бурении мягких пород в контакте с горной породой находится только диск 2, и разрушение породы осуществляется в объемном режиме, благодаря чему достигается необходимо высокая механическая скорость. При встрече пропластка пород повышенной крепости начинается интенсивный износ диска 2 с одновременным (или несколько опережающим) износом твердосплавной основы 1. Интенсивный износ продолжается до обнажения и вступления в контакт с горной породой алмазно-твердосплавной пластины. Площадь этого- контакта в 5-10 раз превышает площадь контакта диска, ч благодаря чему во столько раз возрас-і тает износостойкость вставки в целом, соответственно во столько же раз снижается линейный износ вставки. Износ диска 2 из'поликристаллического алмазного материала, как наиболее износостойкого элемента в создавщейся композиции, отстает .от износа пластины'З, благодаря.чему вставка сохраняет острую режущую кромку, так как площадка затупления-^ не превышает толщину диска. После износа пластины 3 породой повышенной крепости или шламом мягкой породы за счет избирательного износа твердосплавной связующей восстанавливается режим объемного разрушения горной породы, т . е . высокая механическая < скорость бурения. Ф о р м у л а и з о б р е т е н и я Вставка для породоразрушающего инструмента, содержащая цилиндрическую твердосплавную основу и размещенный в ней с совпадением торцовых поверхностей цилиндрический элемент из поликристаллического алмазного материала, о т л и ч а ю щ а я с я тем, что, с целью повышения производительности бурения в породах с чере35 дующейся по глубине крепостью за счет динамической стабилизации гео', метрических параметров режущей кром' ки вставки, она снабжена пластинками из алмазно-твердосплавного мате40 риала, а упомянутый элемент выполнен в виде диска, установленного эксцентрично упомянутой основе с касанием По образующим, причем пластины установлены в упомянутой основе с зазора45 ми между собой в плоскостях, перпендикулярных полости, проходящей через оси основы и .элемента. 15731 і * 1 Редактор Г.Гербер Составитель А.Сергачев Техред М.Ходанич Корректор О.Кравцова Заказ 1627 Тираж 483 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
