Спосіб безперервного литва злитків із сплавів кольорових металів

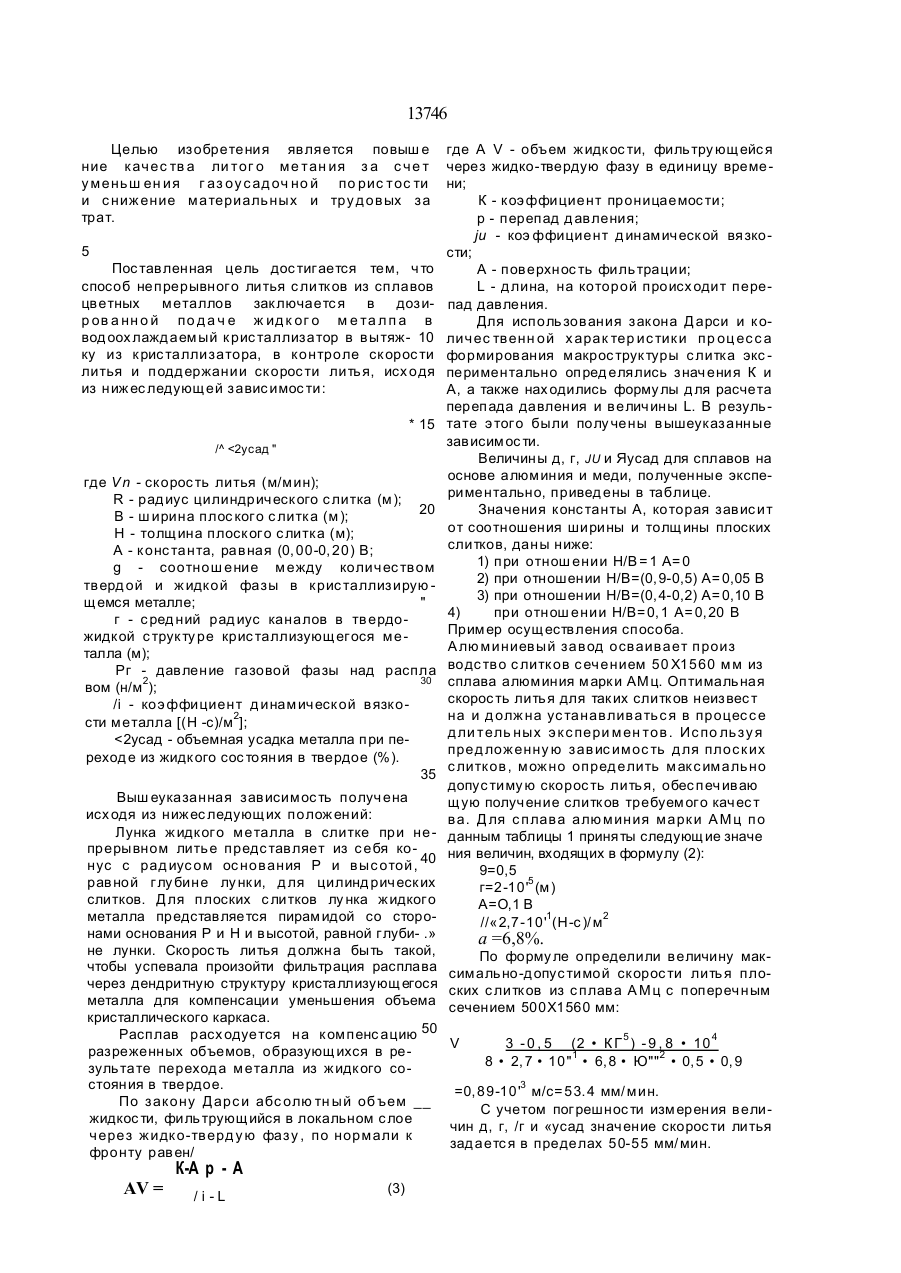

УКРАЇНА (19) U А п., 13746 ,„> C1 (5і)5 В 22 D И/00 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) СПОСІБ БЕЗПЕРЕРВНОГО ЛИТВА ЗЛИТКІВ ІЗ СПЛАВІВ КОЛЬОРОВИХ МЕТАЛІВ 1 (20)95320706, 16.09.93 (21)4788962/SU (22) 07.02.90 (24) 25.04.97 V~ f.1 Оусад * К (46) 25.04.97. Бюл. Ns 2 (56) Авторское свидетельство СССР № 634844, кл. В 22 D 11/00, 1976. (72) Гутов Левко Олександрович, Рябінко Анатолій Васильович, Попов Юрій Ге оргійович, Тепляков Федір Констянтинович, Горбунов Володимир Анатольович, Шустеров Віктор Сємьоновіч (RU) (73) Акціонерне товариство відкритого типу "Всеросійський алюмінієво-магнієвий інститут" (RU) (57) Способ непрерывного литья слитков из сплавов цветных металлов, включающий до зированную подачу жидкого металла в водоохлаждаемый кристаллизатор, вытяжку слитка из кристаллизатора и контроль ско рости, отличающийся тем, что скорость литья поддерживают в соответствии со сле дующей зависимостью: где g - соотношение между количеством твердой и жидкой фазы в кристаллизующемся металле; г - средний радиус каналов в твердожидкой структуре кристаллизирующегося металла, м; Рг- давление газовой фазы над расплавом в кристаллизаторе (Н/м); fi - коэффициент динамической вязкости металла, (Н • сек)/м ; «усад - объемная усадка металла при переходе из жидкого состояния в твердое, % ; K=16R - для цилиндрического слитка и 8RH(1 А/В) для плоского слитка; R - радиус цилиндрического слитка, м; Н - толщина плоского слитка, м; В - ширина плоского слитка, м; А - (0,01...0,20)В, константа. Изобретение относится к цветной металлургии, в частности, к непрерывному литью слитков из сплавов на основе алюминия, меди и других цветных металлов. Оно может быть использовано в черной металлургии на установках непрерывной разливки стали (У HP С). В прототипе - способ непрерывной разливки металлов и сплавов технологический процесс в первые 1-15% времени идет со скоростью 0,75-0,85 от минимальной скорости литья, последующие 35-50% - 0,6-0,7 и основная часть - со скоростью 0,9-1,0 от минимальной скорости литья, Недостатками способа по прототипу являются: 1) Отсутствие возможности установле ния оптимальной скорости литья, которая определяет качество получаемых слитков и производительность процесса; 2) Уменьшение производительности процесса непрерывного литья из-за того, что 50-60% времени слитков идет со скоростью, меньшей номинальной. С > со О 13746 Целью изобретения является повыш е ние качес тв а ли тог о ме тан ия з а с че т у меньш ен ия г аз оу с ад оч но й по рис тос ти и с ниж ение материальных и тру д овых за трат. 5 Пос тавленная цель дос тигается тем, что способ непрерывного литья с литков из сплавов цветных металлов заключаетс я в дозир ов а нн о й по д а ч е ж ид к ог о м е та л п а в вод оох лажд аемый крис таллизатор в вытяж- 10 ку из крис таллизатора, в контроле скорос ти литья и подд ержании ск орос ти литья, исх одя из нижес ледующей завис имос ти: * 15 /^
