Піддон для тари, використовуваної для упаковки металевих банок

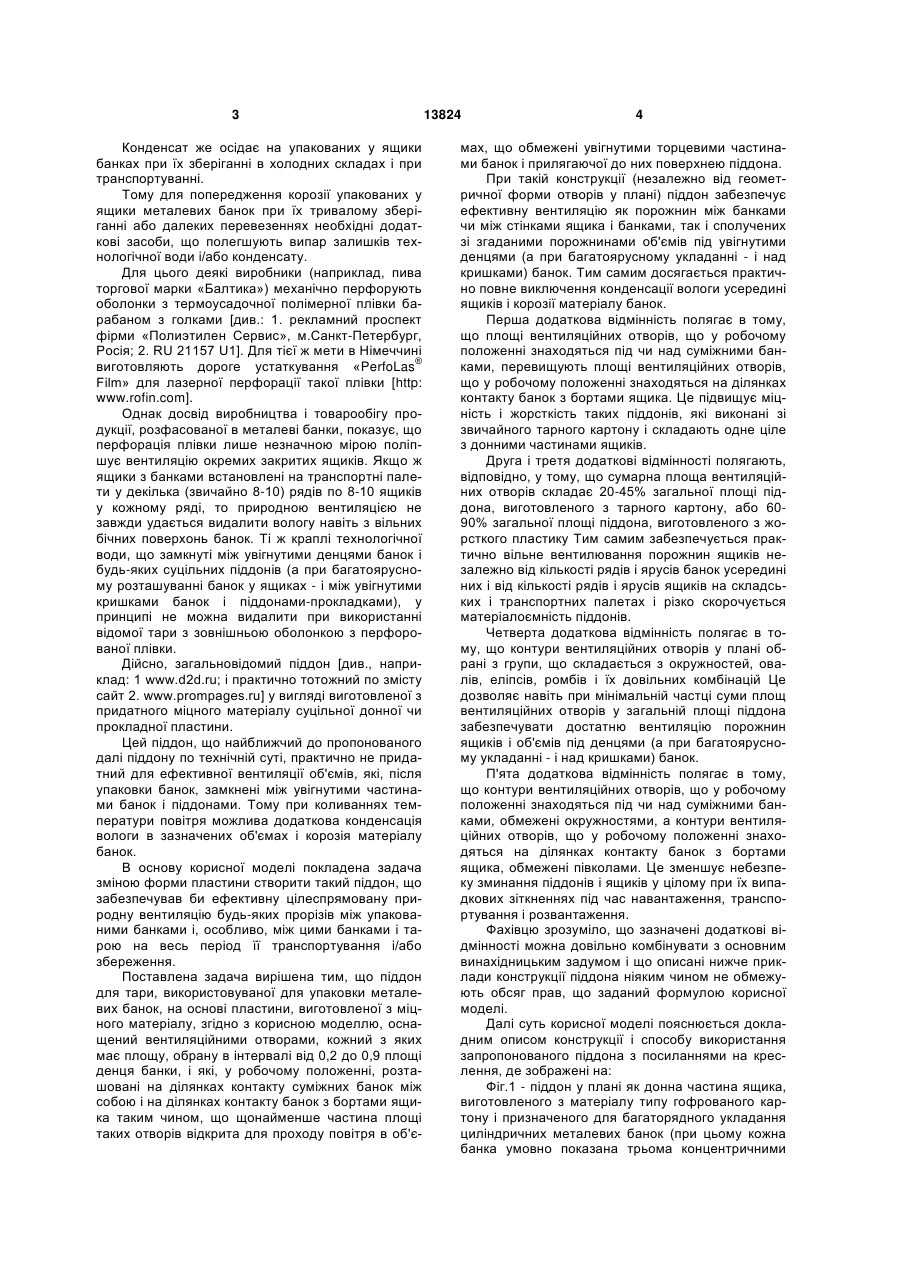

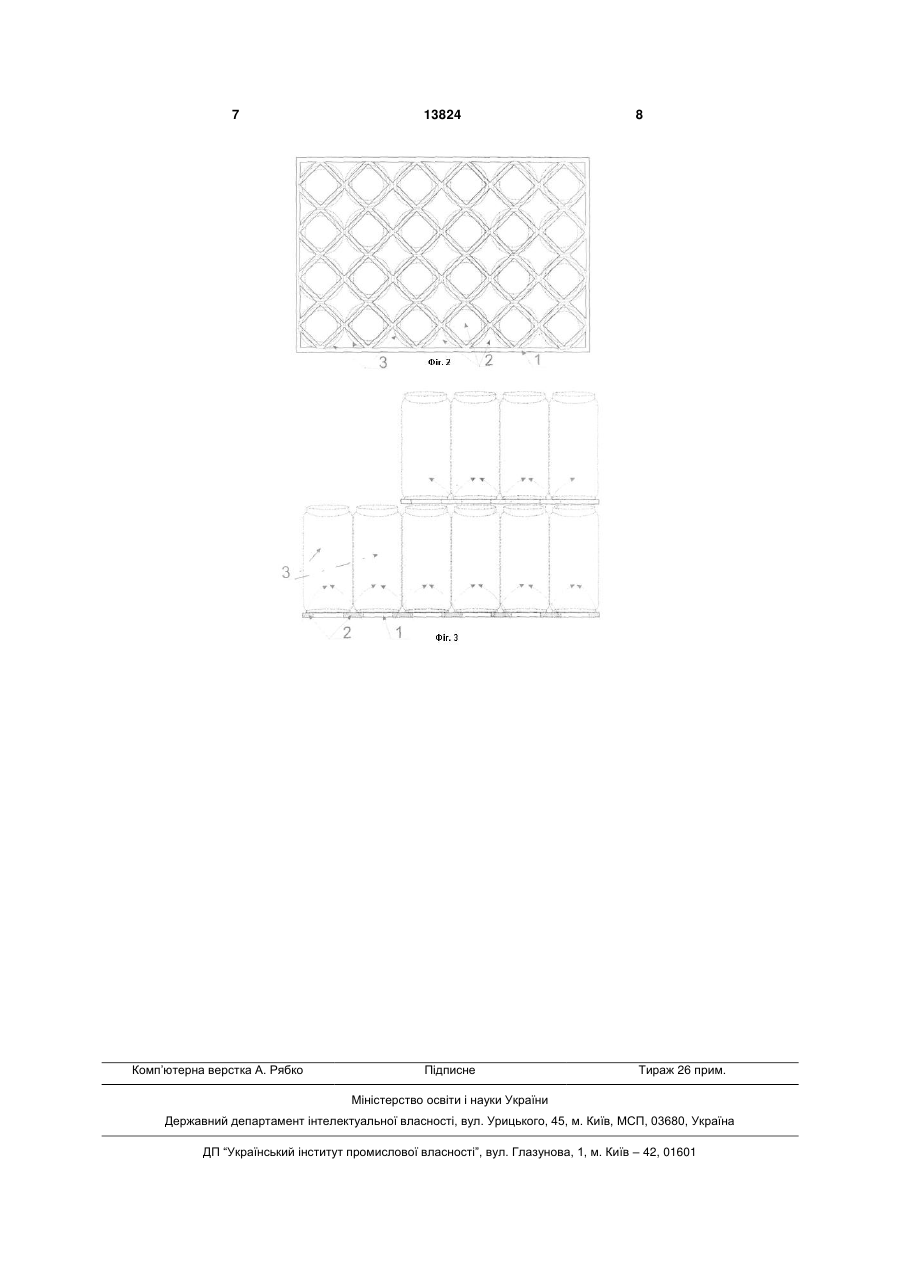

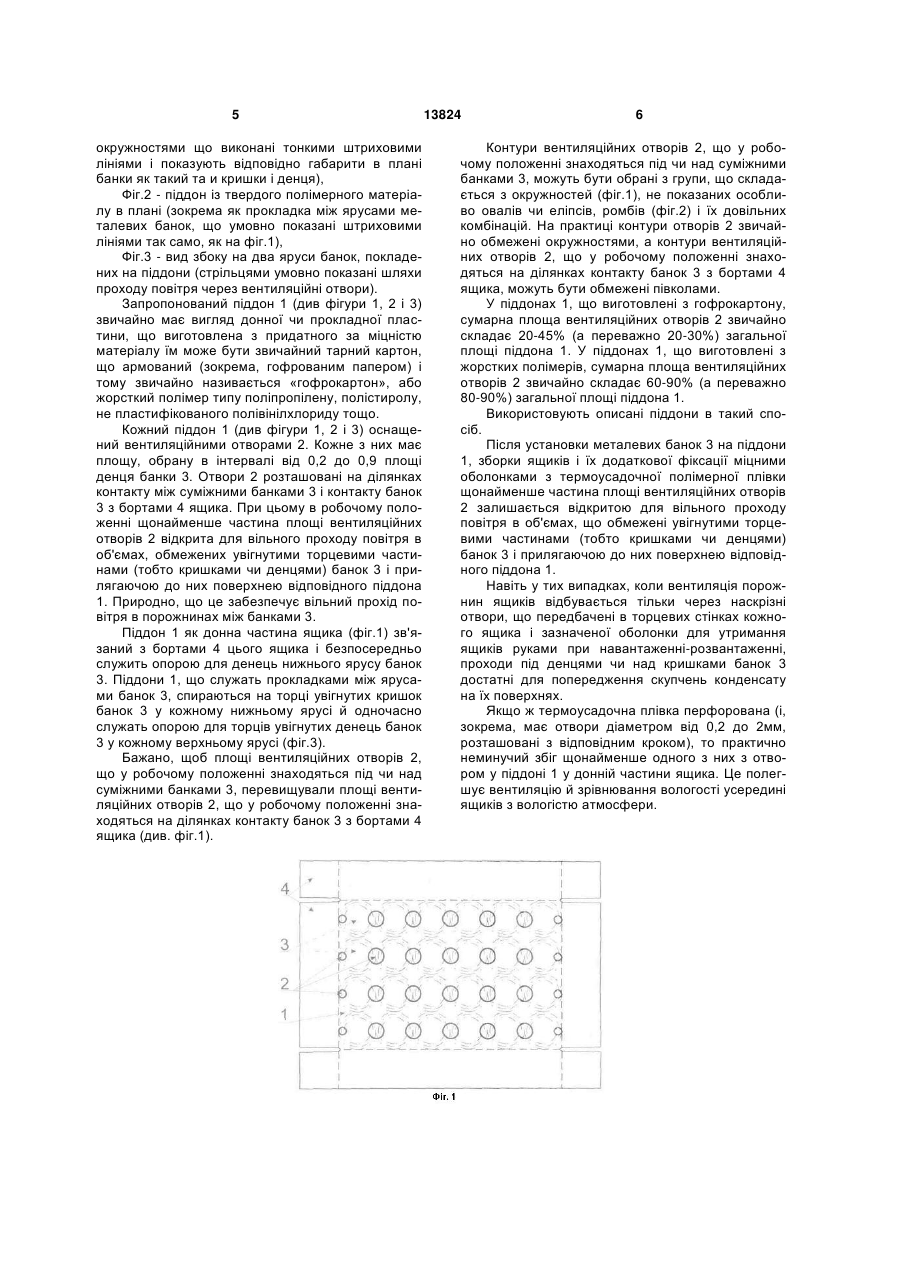

1. Піддон для тари, використовуваної для упаковки металевих банок, на основі пластини, виготовленої з міцного матеріалу, який відрізняється тим, що він оснащений вентиляційними отворами, кожний з яких має площу, обрану в інтервалі від 0,2 до 0,9 площі денця банки, і які, у робочому положенні, розташовані на ділянках контакту суміжних банок між собою і на ділянках контакту банок з бортами ящика таким чином, що щонайменше частина площі таких отворів відкрита для проходу повітря в об'ємах, що обмежені увігнутими торцевими частинами банок і прилягаючою до них поверхнею піддона. 2. Піддон за п.1, який відрізняється тим, що площі вентиляційних отворів, які у робочому положен U 2 (19) 1 3 Конденсат же осідає на упакованих у ящики банках при їх зберіганні в холодних складах і при транспортуванні. Тому для попередження корозії упакованих у ящики металевих банок при їх тривалому зберіганні або далеких перевезеннях необхідні додаткові засоби, що полегшують випар залишків технологічної води і/або конденсату. Для цього деякі виробники (наприклад, пива торгової марки «Балтика») механічно перфорують оболонки з термоусадочної полімерної плівки барабаном з голками [див.: 1. рекламний проспект фірми «Полиэтилен Сервис», м.Санкт-Петербург, Росія; 2. RU 21157 U1]. Для тієї ж мети в Німеччині виготовляють дороге устаткування «PerfoLas® Film» для лазерної перфорації такої плівки [http: www.rofin.com]. Однак досвід виробництва і товарообігу продукції, розфасованої в металеві банки, показує, що перфорація плівки лише незначною мірою поліпшує вентиляцію окремих закритих ящиків. Якщо ж ящики з банками встановлені на транспортні палети у декілька (звичайно 8-10) рядів по 8-10 ящиків у кожному ряді, то природною вентиляцією не завжди удається видалити вологу навіть з вільних бічних поверхонь банок. Ті ж краплі технологічної води, що замкнуті між увігнутими денцями банок і будь-яких суцільних піддонів (а при багатоярусному розташуванні банок у ящиках - і між увігнутими кришками банок і піддонами-прокладками), у принципі не можна видалити при використанні відомої тари з зовнішньою оболонкою з перфорованої плівки. Дійсно, загальновідомий піддон [див., наприклад: 1 www.d2d.ru; і практично тотожний по змісту сайт 2. www.prompages.ru] у вигляді виготовленої з придатного міцного матеріалу суцільної донної чи прокладної пластини. Цей піддон, що найближчий до пропонованого далі піддону по технічній суті, практично не придатний для ефективної вентиляції об'ємів, які, після упаковки банок, замкнені між увігнутими частинами банок і піддонами. Тому при коливаннях температури повітря можлива додаткова конденсація вологи в зазначених об'ємах і корозія матеріалу банок. В основу корисної моделі покладена задача зміною форми пластини створити такий піддон, що забезпечував би ефективну цілеспрямовану природну вентиляцію будь-яких прорізів між упакованими банками і, особливо, між цими банками і тарою на весь період її транспортування і/або збереження. Поставлена задача вирішена тим, що піддон для тари, використовуваної для упаковки металевих банок, на основі пластини, виготовленої з міцного матеріалу, згідно з корисною моделлю, оснащений вентиляційними отворами, кожний з яких має площу, обрану в інтервалі від 0,2 до 0,9 площі денця банки, і які, у робочому положенні, розташовані на ділянках контакту суміжних банок між собою і на ділянках контакту банок з бортами ящика таким чином, що щонайменше частина площі таких отворів відкрита для проходу повітря в об'є 13824 4 мах, що обмежені увігнутими торцевими частинами банок і прилягаючої до них поверхнею піддона. При такій конструкції (незалежно від геометричної форми отворів у плані) піддон забезпечує ефективну вентиляцію як порожнин між банками чи між стінками ящика і банками, так і сполучених зі згаданими порожнинами об'ємів під увігнутими денцями (а при багатоярусному укладанні - і над кришками) банок. Тим самим досягається практично повне виключення конденсації вологи усередині ящиків і корозії матеріалу банок. Перша додаткова відмінність полягає в тому, що площі вентиляційних отворів, що у робочому положенні знаходяться під чи над суміжними банками, перевищують площі вентиляційних отворів, що у робочому положенні знаходяться на ділянках контакту банок з бортами ящика. Це підвищує міцність і жорсткість таких піддонів, які виконані зі звичайного тарного картону і складають одне ціле з донними частинами ящиків. Друга і третя додаткові відмінності полягають, відповідно, у тому, що сумарна площа вентиляційних отворів складає 20-45% загальної площі піддона, виготовленого з тарного картону, або 6090% загальної площі піддона, виготовленого з жорсткого пластику Тим самим забезпечується практично вільне вентилювання порожнин ящиків незалежно від кількості рядів і ярусів банок усередині них і від кількості рядів і ярусів ящиків на складських і транспортних палетах і різко скорочується матеріалоємність піддонів. Четверта додаткова відмінність полягає в тому, що контури вентиляційних отворів у плані обрані з групи, що складається з окружностей, овалів, еліпсів, ромбів і їх довільних комбінацій Це дозволяє навіть при мінімальній частці суми площ вентиляційних отворів у загальній площі піддона забезпечувати достатню вентиляцію порожнин ящиків і об'ємів під денцями (а при багатоярусному укладанні - і над кришками) банок. П'ята додаткова відмінність полягає в тому, що контури вентиляційних отворів, що у робочому положенні знаходяться під чи над суміжними банками, обмежені окружностями, а контури вентиляційних отворів, що у робочому положенні знаходяться на ділянках контакту банок з бортами ящика, обмежені півколами. Це зменшує небезпеку зминання піддонів і ящиків у цілому при їх випадкових зіткненнях під час навантаження, транспортування і розвантаження. Фахівцю зрозуміло, що зазначені додаткові відмінності можна довільно комбінувати з основним винахідницьким задумом і що описані нижче приклади конструкції піддона ніяким чином не обмежують обсяг прав, що заданий формулою корисної моделі. Далі суть корисної моделі пояснюється докладним описом конструкції і способу використання запропонованого піддона з посиланнями на креслення, де зображені на: Фіг.1 - піддон у плані як донна частина ящика, виготовленого з матеріалу типу гофрованого картону і призначеного для багаторядного укладання циліндричних металевих банок (при цьому кожна банка умовно показана трьома концентричними 5 окружностями що виконані тонкими штриховими лініями і показують відповідно габарити в плані банки як такий та и кришки і денця), Фіг.2 - піддон із твердого полімерного матеріалу в плані (зокрема як прокладка між ярусами металевих банок, що умовно показані штриховими лініями так само, як на фіг.1), Фіг.3 - вид збоку на два яруси банок, покладених на піддони (стрільцями умовно показані шляхи проходу повітря через вентиляційні отвори). Запропонований піддон 1 (див фігури 1, 2 і 3) звичайно має вигляд донної чи прокладної пластини, що виготовлена з придатного за міцністю матеріалу їм може бути звичайний тарний картон, що армований (зокрема, гофрованим папером) і тому звичайно називається «гофрокартон», або жорсткий полімер типу поліпропілену, полістиролу, не пластифікованого полівінілхлориду тощо. Кожний піддон 1 (див фігури 1, 2 і 3) оснащений вентиляційними отворами 2. Кожне з них має площу, обрану в інтервалі від 0,2 до 0,9 площі денця банки 3. Отвори 2 розташовані на ділянках контакту між суміжними банками 3 і контакту банок 3 з бортами 4 ящика. При цьому в робочому положенні щонайменше частина площі вентиляційних отворів 2 відкрита для вільного проходу повітря в об'ємах, обмежених увігнутими торцевими частинами (тобто кришками чи денцями) банок 3 і прилягаючою до них поверхнею відповідного піддона 1. Природно, що це забезпечує вільний прохід повітря в порожнинах між банками 3. Піддон 1 як донна частина ящика (фіг.1) зв'язаний з бортами 4 цього ящика і безпосередньо служить опорою для денець нижнього ярусу банок 3. Піддони 1, що служать прокладками між ярусами банок 3, спираються на торці увігнутих кришок банок 3 у кожному нижньому ярусі й одночасно служать опорою для торців увігнутих денець банок 3 у кожному верхньому ярусі (фіг.3). Бажано, щоб площі вентиляційних отворів 2, що у робочому положенні знаходяться під чи над суміжними банками 3, перевищували площі вентиляційних отворів 2, що у робочому положенні знаходяться на ділянках контакту банок 3 з бортами 4 ящика (див. фіг.1). 13824 6 Контури вентиляційних отворів 2, що у робочому положенні знаходяться під чи над суміжними банками 3, можуть бути обрані з групи, що складається з окружностей (фіг.1), не показаних особливо овалів чи еліпсів, ромбів (фіг.2) і їх довільних комбінацій. На практиці контури отворів 2 звичайно обмежені окружностями, а контури вентиляційних отворів 2, що у робочому положенні знаходяться на ділянках контакту банок 3 з бортами 4 ящика, можуть бути обмежені півколами. У піддонах 1, що виготовлені з гофрокартону, сумарна площа вентиляційних отворів 2 звичайно складає 20-45% (а переважно 20-30%) загальної площі піддона 1.У піддонах 1, що виготовлені з жорстких полімерів, сумарна площа вентиляційних отворів 2 звичайно складає 60-90% (а переважно 80-90%) загальної площі піддона 1. Використовують описані піддони в такий спосіб. Після установки металевих банок 3 на піддони 1, зборки ящиків і їх додаткової фіксації міцними оболонками з термоусадочної полімерної плівки щонайменше частина площі вентиляційних отворів 2 залишається відкритою для вільного проходу повітря в об'ємах, що обмежені увігнутими торцевими частинами (тобто кришками чи денцями) банок 3 і прилягаючою до них поверхнею відповідного піддона 1. Навіть у тих випадках, коли вентиляція порожнин ящиків відбувається тільки через наскрізні отвори, що передбачені в торцевих стінках кожного ящика і зазначеної оболонки для утримання ящиків руками при навантаженні-розвантаженні, проходи під денцями чи над кришками банок 3 достатні для попередження скупчень конденсату на їх поверхнях. Якщо ж термоусадочна плівка перфорована (і, зокрема, має отвори діаметром від 0,2 до 2мм, розташовані з відповідним кроком), то практично неминучий збіг щонайменше одного з них з отвором у піддоні 1 у донній частини ящика. Це полегшує вентиляцію й зрівнювання вологості усередині ящиків з вологістю атмосфери. 7 Комп’ютерна верстка А. Рябко 13824 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
