Генератор імпульсів тиску

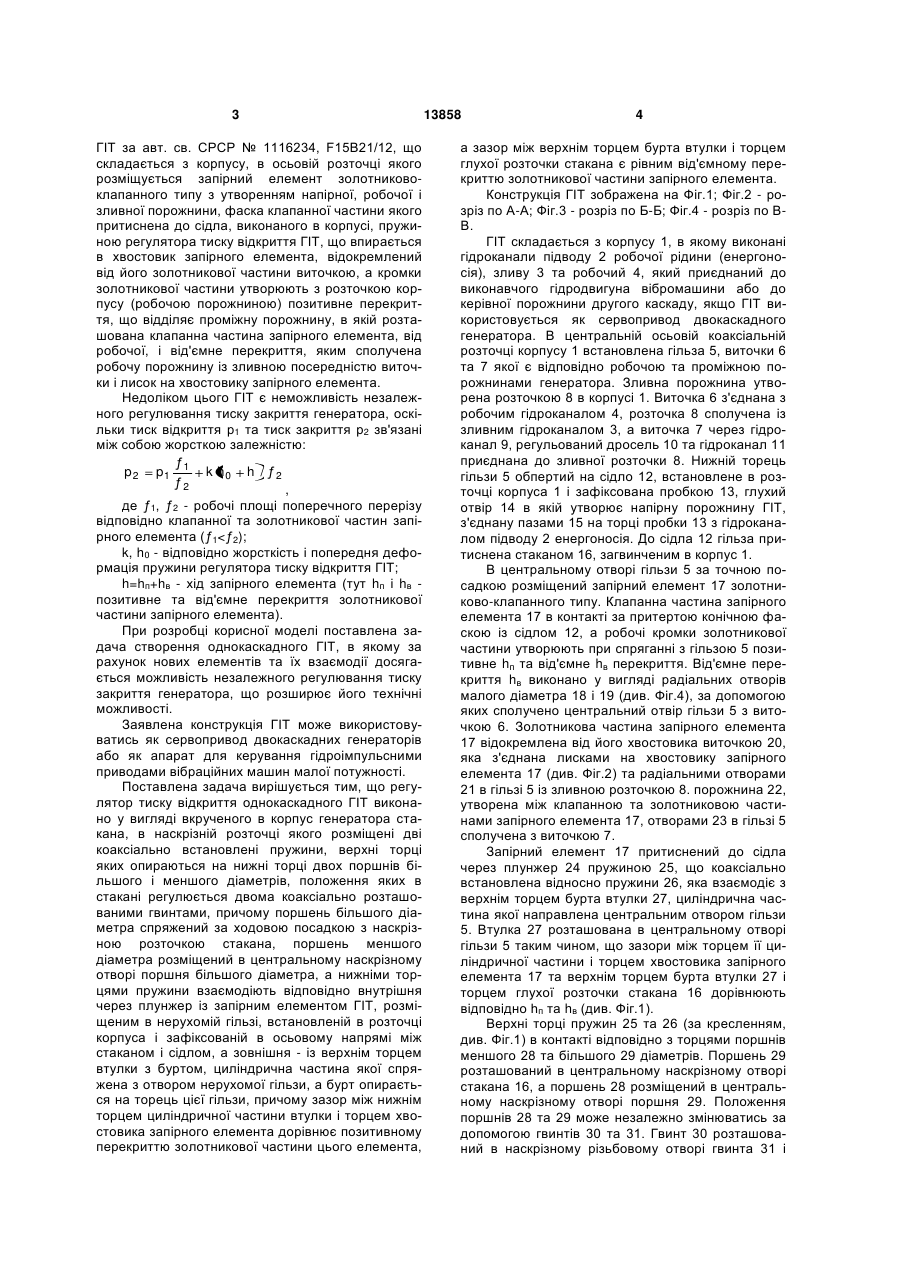

Генератор імпульсів тиску, що складається з корпусу, в осьовій розточці якого розміщений запірний елемент золотниково-клапанного типу з утворенням напірної, робочої і зливної порожнин, фаска клапанної частини якого притиснена до сідла, виконаного в корпусі, пружинного регулятора тиску відкриття генератора, що обпертий на хвостовик запірного елемента, відокремлений від його золотникової частини виточкою, а кромки золотникової частини утворюють з розточкою корпусу (робочою порожниною) позитивне перекриття, що відділяє проміжну порожнину, в якій розташована клапанна частина запірного елемента, від робочої, і від'ємне перекриття, яким сполучена робоча порожнина із зливною через виточку і лисок на хвостовику запірного елемента, який відрізняється U 2 (13) 1 3 ГІТ за авт. св. СРСР № 1116234, F15B21/12, що складається з корпусу, в осьовій розточці якого розміщується запірний елемент золотниковоклапанного типу з утворенням напірної, робочої і зливної порожнини, фаска клапанної частини якого притиснена до сідла, виконаного в корпусі, пружиною регулятора тиску відкриття ГІТ, що впирається в хвостовик запірного елемента, відокремлений від його золотникової частини виточкою, а кромки золотникової частини утворюють з розточкою корпусу (робочою порожниною) позитивне перекриття, що відділяє проміжну порожнину, в якій розташована клапанна частина запірного елемента, від робочої, і від'ємне перекриття, яким сполучена робочу порожнину із зливною посередністю виточки і лисок на хвостовику запірного елемента. Недоліком цього ГІТ є неможливість незалежного регулювання тиску закриття генератора, оскільки тиск відкриття р1 та тиск закриття р2 зв'язані між собою жорсткою залежністю: ƒ p 2 p1 1 k h 0 h / ƒ 2 ƒ2 , де ƒ1, ƒ2 - робочі площі поперечного перерізу відповідно клапанної та золотникової частин запірного елемента (ƒ1ƒ1 і швидке переміщення запірного елемента на шляху позитивного hп та дещо уповільнене на шляху від'ємного hв перекрить, оскільки опір рухові запірного елемента 17 зростає внаслідок включення в роботу пружини 26. при переміщенні запірного елемента 17 на величину ходу h=hп+hв, нижня кромка його золотникової частини відкриває отвори 18, а верхня - перекриває отвори 19, що приводить до від'єднання робочого 13858 6 гідроканалу 4 від зливного 3 і сполучення циклового гідроакумулятора 37 через гідроканал 2, порожнини 14, 22, отвори 18 та виточку 6 з робочим гідроканалом 4, який з'єднаний із виконавчим гідродвигуном вібромашини (не показаний). Цикловий гідроакумулятор 37 розряджається в порожнину гідродвигуна і внаслідок переміщення його рухомої ланки тиск енергоносія в гідросистемі привода (не показаний) вібромашини зменшується до рівня тиску закриття р2 ГІТ: р2-[k1(h01+h)+k2(h02+hв)]/ƒ2, де k2, h02 - відповідно жорсткість та попередня деформація пружини 26. Коли тиск в гідросистемі сягне величини р≤p2, то запірний елемент 17 під дією пружин 25 та 26 повернеться у початкове положення. При цьому отвори 18 будуть перекриті нижньою робочою кромкою золотникової частини запірного елемента 17, а отвори 19 з'єднають робочий гідроканал 4 зі зливним 3 і цикл роботи ПТ повториться, оскільки за час зворотного ходу запірного елемента 17 відбудеться повторна зарядка циклового гідроакумулятора 37 і повернення в початкове положення рухомої ланки гідродвигуна машини під впливом технологічного зусилля або пружних елементів зворотного ходу виконавчої ланки вібромашини. Дросель 10 регулює режим посадки запірного елемента 17 в кінці зворотного ходу за рахунок зниження миттєвого тиску при стисканні об'єму енергоносія в порожнині 22 під час руху запірного елемента на шляху позитивного перекриття hn. У формулі для визначення тиску закриття можна виділити постійну, при незмінному рівні тиску р1, та змінну частини: р2=(рiƒ1+k1h+k2hв}/ƒ2+k2h02/ƒ2=h2const+h2var, де р2const=(р1ƒ1+k1h+k2hв)/ƒ2 (тут враховано, що р1=k1·h01/ƒ1}; р2var=k2h02/ƒ2. Регулюючи величину попередньої деформації h02 пружини 26, можна змінювати величину тиску закриття ГІТ від р2min≈p2const до р2max=р2const+р'2var, де р'2var=k2h02max/ƒ2; h02max - максимально можлива деформація пружини 26, яку доцільно призначати, виходячи із заданої амплітуди тиску Δрз=р1-р2 в імпульсі: h02mах=(p1-h2const-Δpз)·ƒ2/k2. 7 Комп’ютерна верстка Д. Дорошенко 13858 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
