Пристрій для примусової подачі повітря в теплообмінник, наприклад конвектор чи радіатор

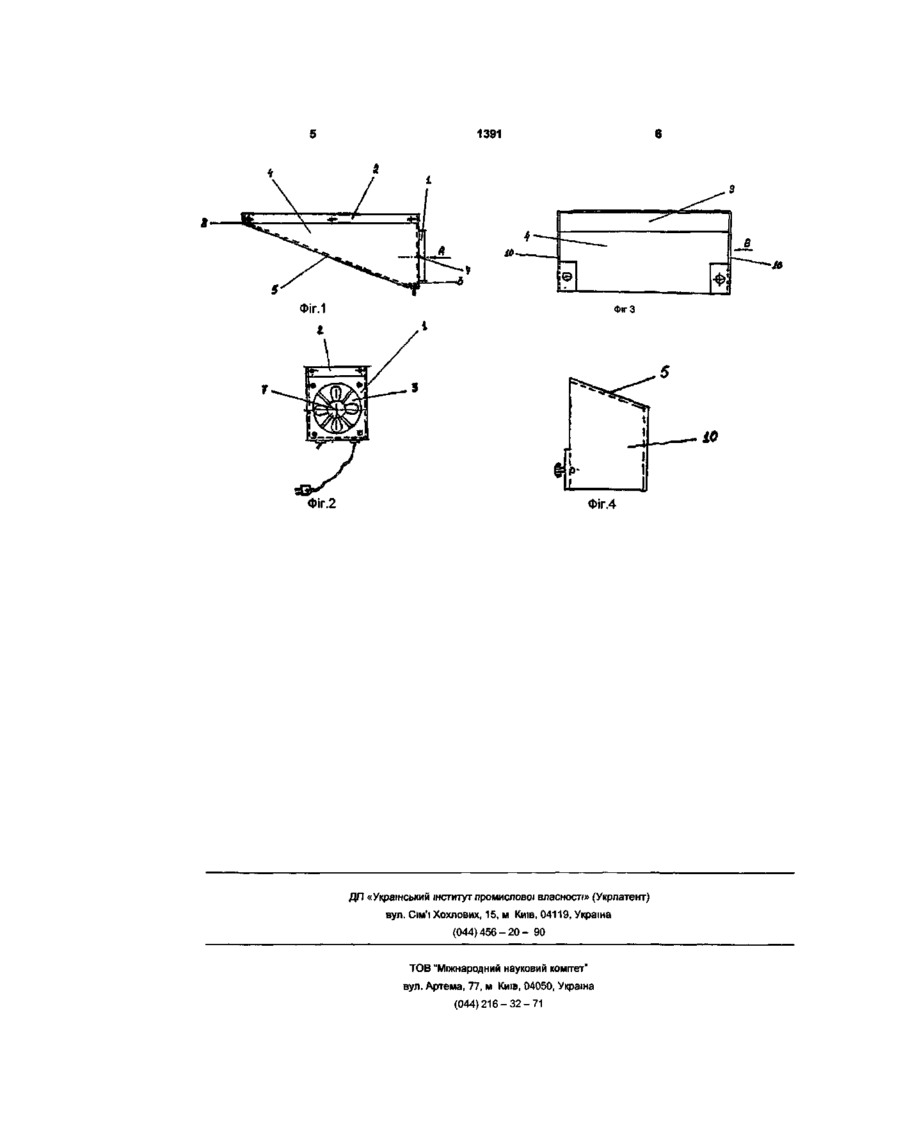

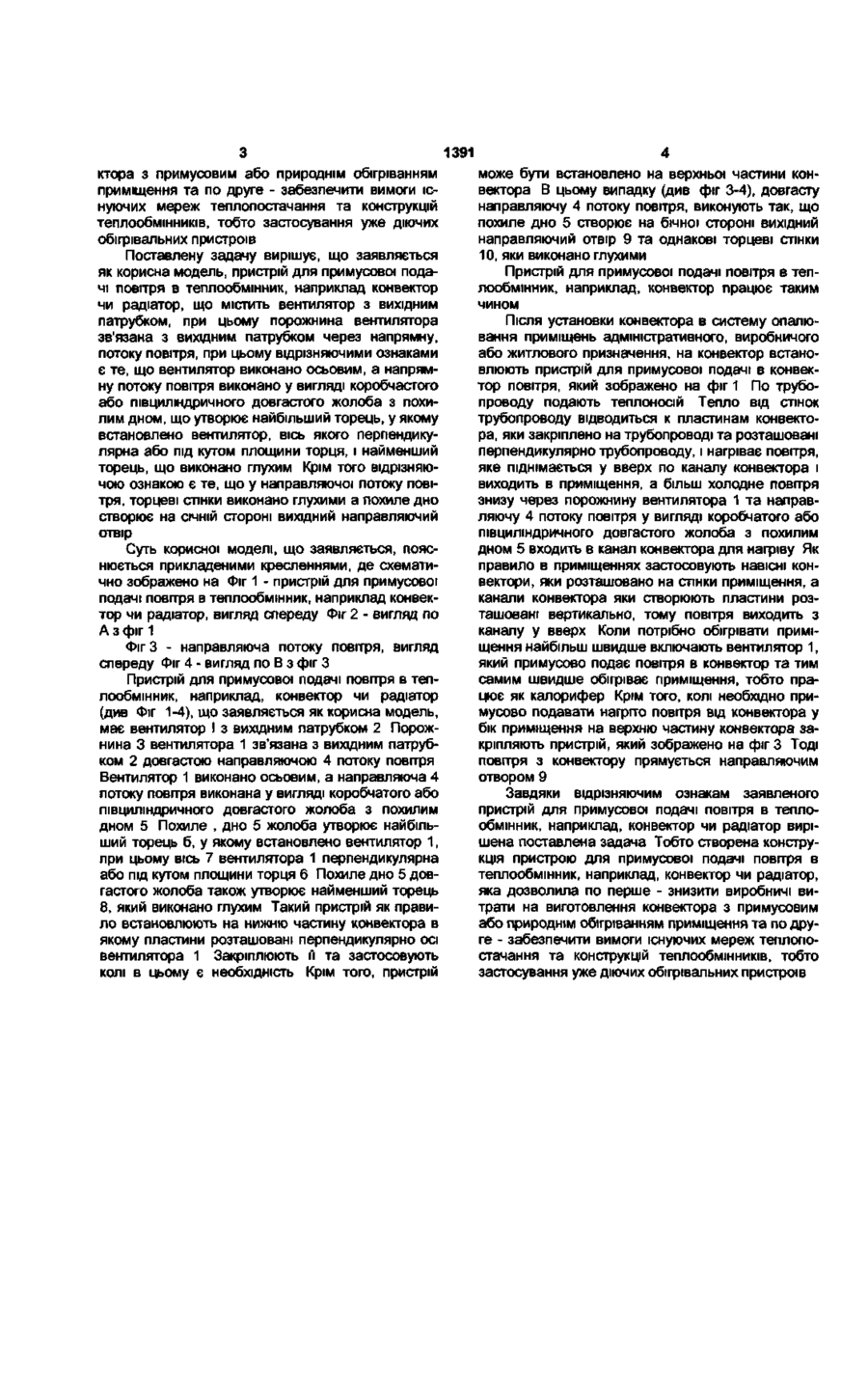

1. Пристрій для примусової подачі повітря в теплообмінник, наприклад конвектор чи радіатор, що містить вентилятор з вихідним патрубком, при цьому порожнина вентилятора зв'язана з вихідним патрубком через напрямну потоку повітря, який відрізняється тим, що вентилятор виконано осьовим, а напрямну потоку повітря виконано у ви гляді коробчастого або півциліндричного довгастого жолоба з похилим дном. 2. Пристрій для примусової подачі повітря в теплообмінник, наприклад конвектор чи радіатор за п. 1, який відрізняється тим, що похиле дно жолоба утворює найбільший торець, у якому встановлено вентилятор, вісь якого перпендикулярна або під кутом площини торця, і найменший торець, що виконано глухим. 3. Пристрій для примусової подачі повітря в теплообмінник, наприклад конвектор чи радіатор за п. 1, який відрізняється тим, що у довгастій напрямній потоку повітря торцеві стінки виконано глухими, а похиле дно створює на бічній стороні вихідний направляючий отвір. Корисна модель відноситься до теплотехнічного обладнання, зокрема до пристроїв для примусової подачі повітря в теплообмінник, наприклад конвектор чи радіатор настінного типу, і може знайти широке застосування в системах опалювання приміщень адміністративного, виробничого і житлового призначення. Відомий конвектор настінного типу «Комфорт 20» (див., ГОСТ 20849 -75), що має більше за один, трубопроводів для проходу теплоносія з укріпленими на них для відведення тепла більше за один елементів, виконаних у вигляді пластин. Таке конструктивне рішення дозволяє здійснювати обігрів приміщення з використанням конвекції теплого повітря, при цьому тепло від трубопроводу передається на пластину яка нагріває навколишнє повітря. Однак таке обігрівання приміщень займає значний час, оскільки застосовується природна конвекція повітря. Найбільш близьким технічним рішенням є пристрій для примусової подачі повітря в теплообмінник, наприклад, конвектор чи радіатор (див., наприклад, а.с. СРСР № 321663), що містить вентилятор з вихідним патрубком, при цьому порожнина вентилятора зв'язана з вихідним патрубком через направляючи? потоку повітря, яка об'єднує вхідні отвори поверхневого теплообмінника. При цьому поверхневий теплообмінник має більше за один, трубопроводів для проходу теплоносія з укріпленими на них для відведення тепла більше за один елементів, виконаних у вигляді пластин, яки створюють вхідні та вихідні отвори, а вентилятор виконано відцентровим так що вісь вентилятору розташовано паралельно площини пластин теплообміннику. Крим того вхідні отвори об'єднано єдиним корпусом в якому розташовано фільтр та рухому перегородку завдяки якої можливо переключати на природне обігрівання та примусове. Таке рішення дає можливість виконувати природне обігрівання приміщення або примусове., що значне прискорює обігрівання приміщення. Однак таке рішення має недолік у тому, що конструктивно виконано складно, що в свою чергу приводить до значних виробничих витрат. Крим того, в існуючих приміщеннях є діюча теплопостачальна мережа, яка має стандартні конструктивні рішення пристроїв, а також що до підключення конвекторів або радіаторів, яка не завжди відповідає вимогам даного конструктивного рішення. Задачею корисної моделі, що заявляється, є створення такої конструкції пристрою для примусової подачі повітря в теплообмінник, наприклад конвектор чи радіатор, яка дозволила б по перше знизити виробничі витрати на виготовлення конве О) со 1391 ктора з примусовим або природнім обігріванням приміщення та по друге - забезпечити вимоги існуючих мереж теплопостачання та конструкцій теплообмінників, тобто застосування уже діючих обігрівальних пристроїв Поставлену задачу вирішує, що заявляється як корисна модель, пристрій для примусової подачі повітря в теплообмінник, наприклад конвектор чи радіатор, що містить вентилятор з вихідним патрубком, при цьому порожнина вентилятора зв'язана з вихідним патрубком через напрямну, потоку повітря, при цьому відрізняючими ознаками є те, що вентилятор виконано осьовим, а напрямну потоку повітря виконано у вигляді коробчастого або півциліндричного довгастого жолоба з похилим дном, що утворює найбільший торець, у якому встановлено вентилятор, вісь якого перпендикулярна або під кутом площини торця, і найменший торець, що виконано глухим Крім того відрізняючою ознакою є те, що у направляючої потоку повітря, торцеві стінки виконано глухими а похиле дно створює на СІЧНІЙ стороні вихідний направляючий отвір Суть корисноїмоделі, що заявляється, пояснюється прикладеними кресленнями, де схематично зображено на Фіг 1 - пристрій для примусової подачі повітря в теплообмінник, наприклад конвектор чи радіатор, вигляд спереду Фіг 2 - вигляд по А з фіг 1 Фіг 3 - направляюча потоку повітря, вигляд спереду Фіг 4 - вигляд по В з фіг З Пристрій для примусової подачі повітря в теплообмінник, наприклад, конвектор чи радіатор (див Фіг 1-4), що заявляється як корисна модель, має вентилятор І з вихідним патрубком 2 Порожнина 3 вентилятора 1 зв'язана з вихідним патрубком 2 довгастою направляючою 4 потоку повітря Вентилятор 1 виконано осьовим, а направляюча 4 потоку повітря виконана у вигляді коробчатого або півциліндричного довгастого жолоба з похилим дном 5 Похиле , дно 5 жолоба утворює найбільший торець б, у якому встановлено вентилятор 1, при цьому вісь 7 вентилятора 1 перпендикулярна або під кутом площини торця 6 Похиле дно 5 довгастого жолоба також утворює найменший торець 8, який виконано глухим Такий пристрій як правило встановлюють на нижню частину конвектора в якому пластини розташовані перпендикулярно осі вентилятора 1 Закріплюють її та застосовують колі в цьому є необхідність Крім того, пристрій може бути встановлено на верхньої частини конвектора В цьому випадку (див фіг 3-4), довгасту направляючу 4 потоку повітря, виконують так, що похиле дно 5 створює на бічної стороні вихідний направляючий отвір 9 та однакові торцеві стінки 10, яки виконано глухими Пристрій для примусової подачі повітря в теплообмінник, наприклад, конвектор працює таким чином Після установки конвектора в систему опалювання приміщень адміністративного, виробничого або житлового призначення, на конвектор встановлюють пристрій для примусової подачі в конвектор повітря, який зображено на фіг 1 По трубопроводу подають теплоносій Тепло від стінок трубопроводу відводиться к пластинам конвектора, яки закріплено на трубопроводі та розташовані перпендикулярно трубопроводу, і нагріває повітря, яке піднімається у вверх по каналу конвектора і виходить в приміщення, а більш холодне повітря знизу через порожнину вентилятора 1 та направляючу 4 потоку повітря у вигляді коробчатого або півциліндричного довгастого жолоба з похилим дном 5 входить в канал конвектора для нагріву Як правило в приміщеннях застосовують навісні конвектори, яки розташовано на стінки приміщення, а канали конвектора яки створюють пластини розташовані вертикально, тому повітря виходить з каналу у вверх Коли потрібно обігрівати приміщення найбільш швидше включають вентилятор 1, який примусово подає повітря в конвектор та тим самим швидше обігріває приміщення, тобто працює як калорифер Крім того, колі необхідно примусово подавати нагріто повітря від конвектора у бік приміщення на верхню частину конвектора закріпляють пристрій, який зображено на фіг 3 Тоді повітря з конвектору прямується направляючим отвором 9 Завдяки відрізняючим ознакам заявленого пристрій для примусової подачі повітря в теплообмінник, наприклад, конвектор чи радіатор вирішена поставлена задача Тобто створена конструкція пристрою для примусової подачі повітря в теплообмінник, наприклад, конвектор чи радіатор, яка дозволила по перше - знизити виробничі витрати на виготовлення конвектора з примусовим або природнім обігріванням приміщення та по друге - забезпечити вимоги існуючих мереж теплопостачання та конструкцій теплообмінників, тобто застосування уже діючих обігрівальних пристроїв 1391 Фіг З Фіг.4 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
