Вібраційний насос

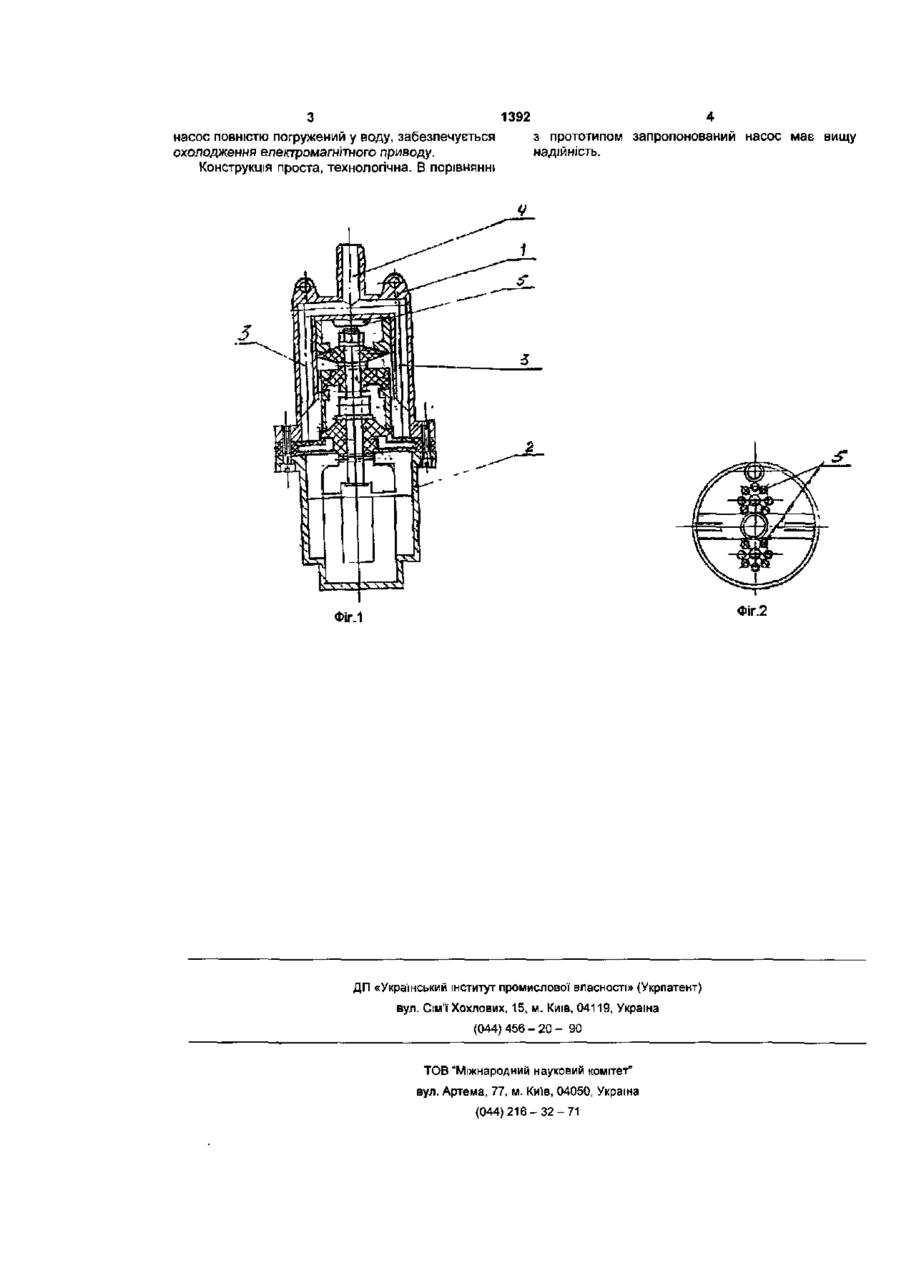

Вібраційний насос, що містить забірний корпус, зв'язаний з впускними клапанами, і корпус ярма, а також два симетричні канали, з'єднані по центру в один випускний канал, який відрізняється тим, що забірний корпус установлений у верхній частині насоса, а корпус ярма - в нижній, причому два симетрично розташованих канали, з'єднані по центру в один випускний канал, розміщені в забірному корпусі і виконані за одне ціле з ним, а впускні клапани розташовані у верхній його частині. Корисна модель відноситься до насособудування, а саме до вібраційних насосів з електромагнітним приводом, призначених для підйому води із скважин, криниць та інших джерел. За прототип прийнятий побутовий вібраційний електронасос з нижнім забором води (див. Насос побутовий вібраційний БВ - 0,2 - 40 -У5 ТУУ22856653.001-2000 "Руководство по эксплуатации"), який містить корпус ярма і забірний корпус з кришкою, в якій змонтовані два впускні клапани. В корпусі ярма виконані два симетричні канали, які конструктивно через штуцер з'єднані в один випускний канал. Роз'ємні частини закріплені різьбовими з'єднаннями. Недопіком такої конструкції є те, що впускні клапани розташовані в нижній частині забірного корпуса. В таких насосах при нижньому заборі води зі скважини або криниці може відбутися замулювання впускних клапанів, а також попадання в робочі порожнини насоса механічних включень. Крім того, при повній викачці води насос може вийти з ладу внаслідок перегріву. Конструкція складна, містить багато деталей, з'єднаних болтами. Все це знижує надійність роботи насоса. В основу корисної моделі поставлена задача удосконалити конструкцію вібраційного насоса шляхом зміни компоновки і форми його основних частин - забірного корпуса і корпуса ярма, в результаті чого виключається замулювання впускних клапанів і перегрів насоса, що призводить до під вищення його надійності. Зміна форми корпуса приводить до спрощення конструкції' за рахунок зменшення кількості деталей і різьбових з'єднань, що також підвищує надійність насоса. Поставлена задача вирішується тим, що у вібраційному насосі, який містить забірний корпус, зв'язаний з впускними клапанами і корпус ярма, а також два симетричні канали, з'єднані по центру в один випускний канал, забірний корпус установлений у верхній частині насоса, а корпус ярма - в нижній, причому два симметрично розташованих канали, з'єднаних по центру в один випускний канал, розміщені в забірному корпусі і виконані за одно ціле з ним, а впускні клапани розташовані у верхній його частині. На фіг.1 зображений загальний вигляд насоса вібраційного - повждовжній розріз, на фіг.2 - вид зверху. Вібраційний насос містить забірний корпус 1 і корпус ярма 2. В забірному корпусі симетрично розташовані канали 3, з'єднані в один випускний канал 4, виконані за одне ціле з корпусом. У верхній частині забірного корпуса розміщені впускні клапани 5. При роботі насоса рідина через впускні клапани 5 надходить в забірний корпус 1 і через канали 3,4 викидається в напорну ЛІНІЮ насоса. Запропонована конструкція забезпечує верхній забір рідини, що виключає замулювання впускних клапанів і попадання в робочі порожнини насоса механічних включень. Оскільки при роботі CM со З 1392 насос повністю погружений у воду, забезпечується з прототипом запропонований насос має вищу охолодження електромагнітного приводу. надійність. Конструкція проста, технологічна. В порівнянні Фіг.2 Фіг.1 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна {044)216-32-71
