Закупорювальний пристрій ро-5
Формула / Реферат
Закупорювальний пристрій, що містить корпус з кришкою, пристосований для установки на горловину пляшки, засоби дозування, ущільнення та контролю недоторканності рідини та засоби з'єднання елементів пристрою, який відрізняється тим, що гвинтова кришка виконана з додатковими приливком на зовнішній поверхні юбки, у вигляді кругового приливного профілю, радіус якого R 1 вибирають за розмірним коефіцієнтом, залежним від радіуса заокруглення R 2 верхнього корпусу пристрою, а одноходовий грибоподібний клапан виконаний з пластику типу полістиролу з циліндричними порожнинами знизу і зверху гриба та ребрами жорсткості по окружності ніжки грибоподібного клапана.
Текст

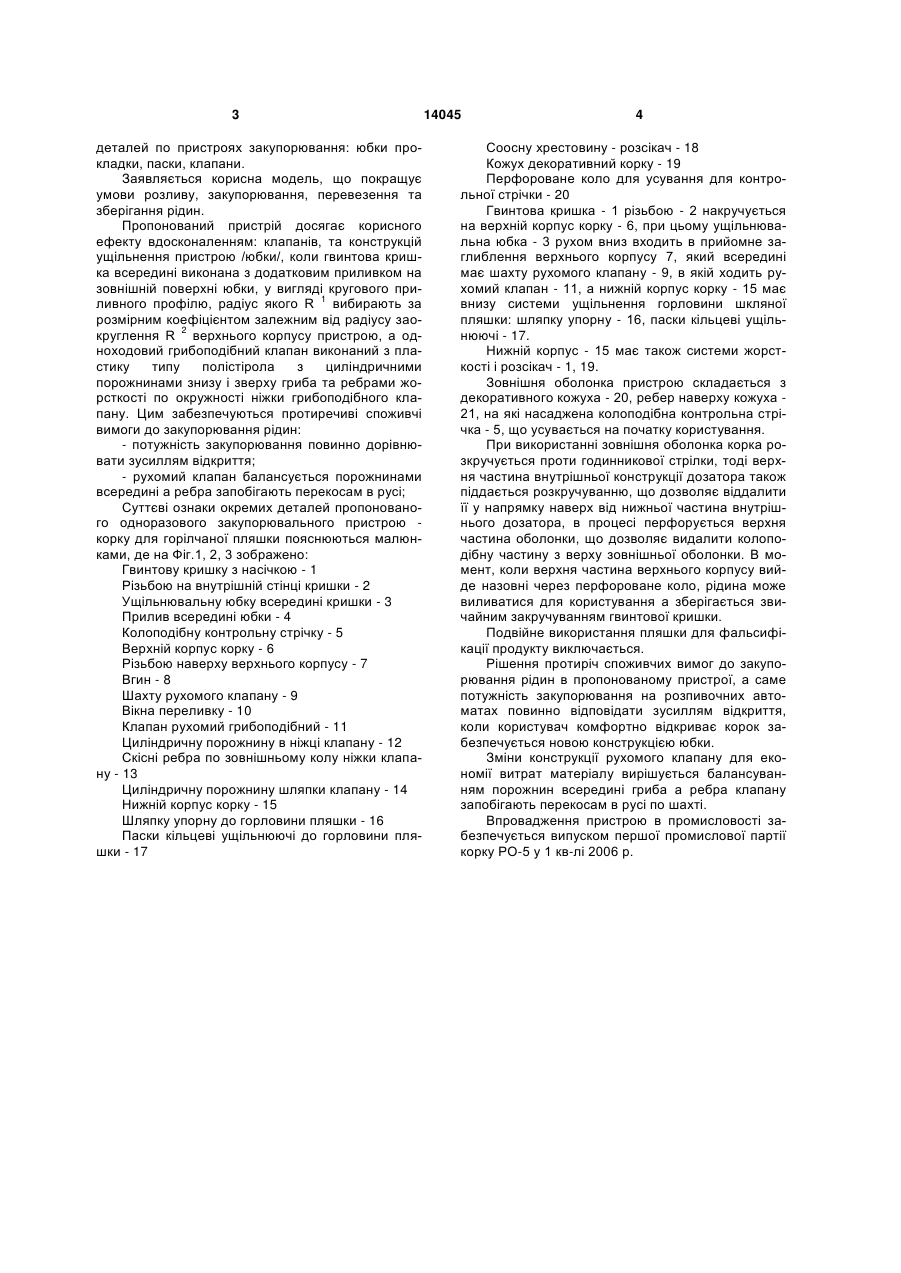

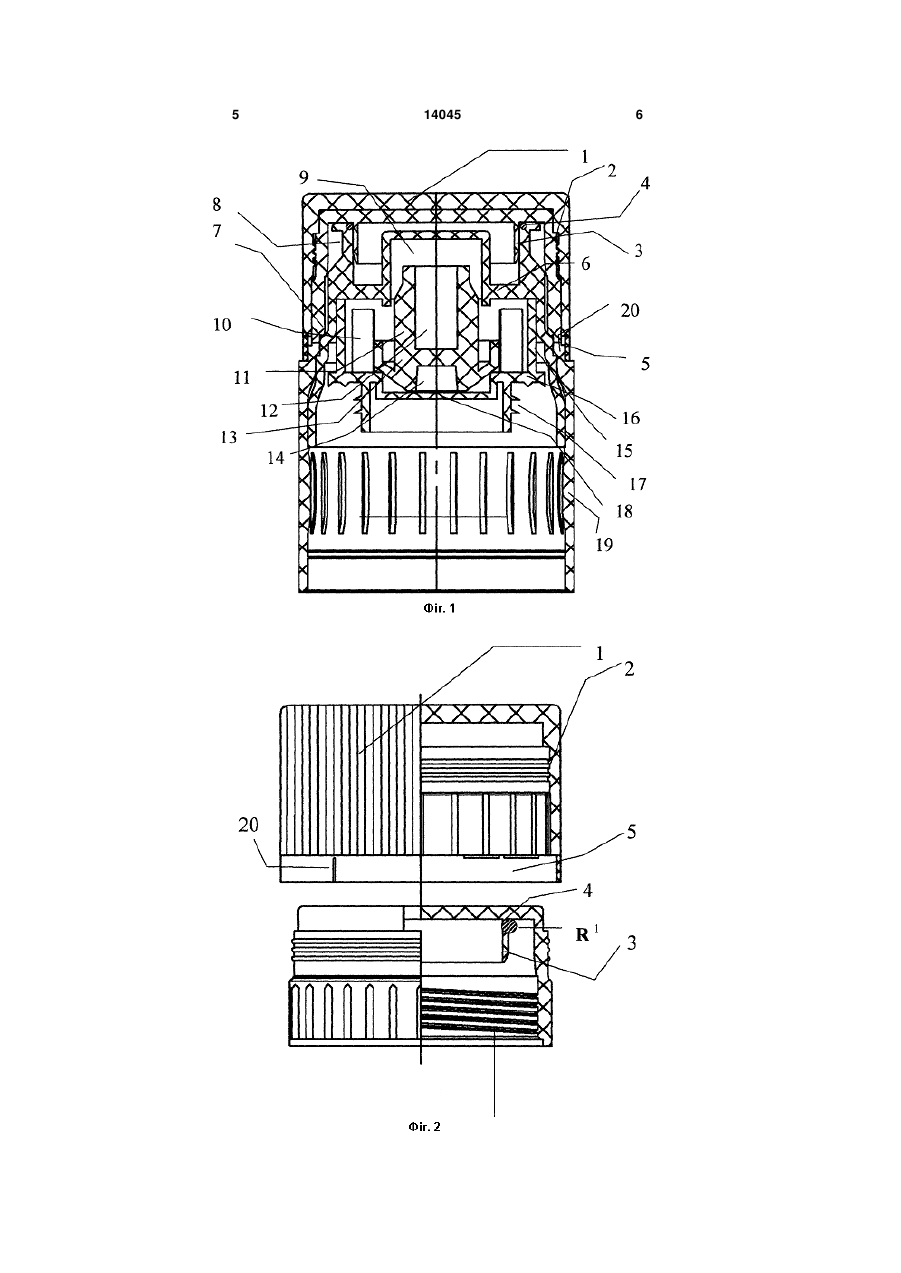

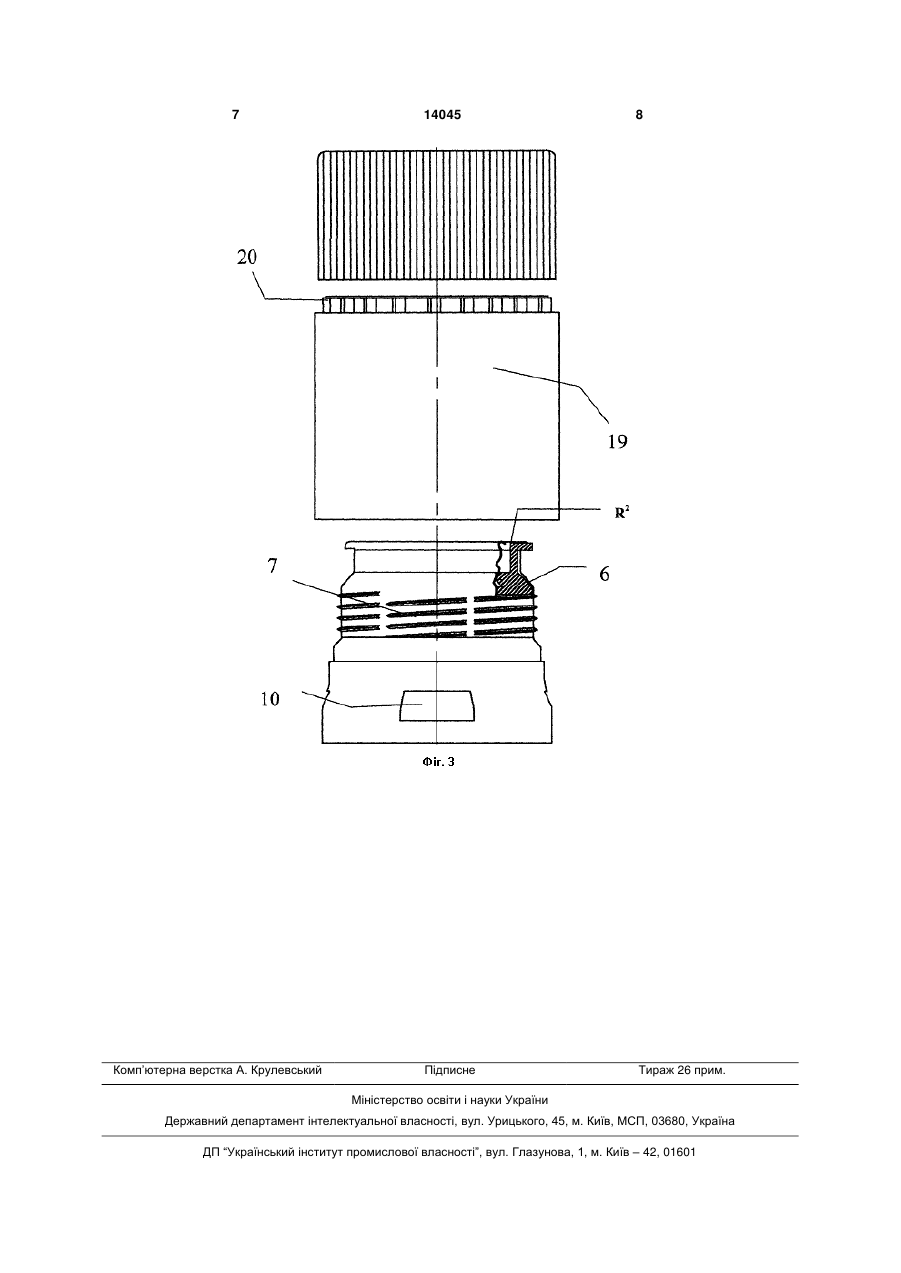

Закупорювальний пристрій, що містить корпус з кришкою, пристосований для установки на горловину пляшки, засоби дозування, ущільнення та контролю недоторканності рідини та засоби з'єднання елементів пристрою, який відрізняється 3 деталей по пристроях закупорювання: юбки прокладки, паски, клапани. Заявляється корисна модель, що покращує умови розливу, закупорювання, перевезення та зберігання рідин. Пропонований пристрій досягає корисного ефекту вдосконаленням: клапанів, та конструкцій ущільнення пристрою /юбки/, коли гвинтова кришка всередині виконана з додатковим приливком на зовнішній поверхні юбки, у вигляді кругового приливного профілю, радіус якого R 1 вибирають за розмірним коефіцієнтом залежним від радіусу заокруглення R 2 верхнього корпусу пристрою, а одноходовий грибоподібний клапан виконаний з пластику типу полістірола з циліндричними порожнинами знизу і зверху гриба та ребрами жорсткості по окружності ніжки грибоподібного клапану. Цим забезпечуються протиречиві споживчі вимоги до закупорювання рідин: - потужність закупорювання повинно дорівнювати зусиллям відкриття; - рухомий клапан балансується порожнинами всередині а ребра запобігають перекосам в русі; Суттєві ознаки окремих деталей пропонованого одноразового закупорювального пристрою корку для горілчаної пляшки пояснюються малюнками, де на Фіг.1, 2, 3 зображено: Гвинтову кришку з насічкою - 1 Різьбою на внутрішній стінці кришки - 2 Ущільнювальну юбку всередині кришки - 3 Прилив всередині юбки - 4 Колоподібну контрольну стрічку - 5 Верхній корпус корку - 6 Різьбою наверху верхнього корпусу - 7 Вгин - 8 Шахту рухомого клапану - 9 Вікна переливку - 10 Клапан рухомий грибоподібний - 11 Циліндричну порожнину в ніжці клапану - 12 Скісні ребра по зовнішньому колу ніжки клапану - 13 Циліндричну порожнину шляпки клапану - 14 Нижній корпус корку - 15 Шляпку упорну до горловини пляшки - 16 Паски кільцеві ущільнюючі до горловини пляшки - 17 14045 4 Соосну хрестовину - розсікач - 18 Кожух декоративний корку - 19 Перфороване коло для усування для контрольної стрічки - 20 Гвинтова кришка - 1 різьбою - 2 накручується на верхній корпус корку - 6, при цьому ущільнювальна юбка - 3 рухом вниз входить в прийомне заглиблення верхнього корпусу 7, який всередині має шахту рухомого клапану - 9, в якій ходить рухомий клапан - 11, а нижній корпус корку - 15 має внизу системи ущільнення горловини шкляної пляшки: шляпку упорну - 16, паски кільцеві ущільнюючі - 17. Нижній корпус - 15 має також системи жорсткості і розсікач - 1, 19. Зовнішня оболонка пристрою складається з декоративного кожуха - 20, ребер наверху кожуха 21, на які насаджена колоподібна контрольна стрічка - 5, що усувається на початку користування. При використанні зовнішня оболонка корка розкручується проти годинникової стрілки, тоді верхня частина внутрішньої конструкції дозатора також піддається розкручуванню, що дозволяє віддалити її у напрямку наверх від нижньої частина внутрішнього дозатора, в процесі перфорується верхня частина оболонки, що дозволяє видалити колоподібну частину з верху зовнішньої оболонки. В момент, коли верхня частина верхнього корпусу вийде назовні через перфороване коло, рідина може виливатися для користування а зберігається звичайним закручуванням гвинтової кришки. Подвійне використання пляшки для фальсифікації продукту виключається. Рішення протиріч споживчих вимог до закупорювання рідин в пропонованому пристрої, а саме потужність закупорювання на розпивочних автоматах повинно відповідати зусиллям відкриття, коли користувач комфортно відкриває корок забезпечується новою конструкцією юбки. Зміни конструкції рухомого клапану для економії витрат матеріалу вирішується балансуванням порожнин всередині гриба а ребра клапану запобігають перекосам в русі по шахті. Впровадження пристрою в промисловості забезпечується випуском першої промислової партії корку РО-5 у 1 кв-лі 2006 p. 5 14045 6 7 Комп’ютерна верстка А. Крулевський 14045 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCorking device ro-5
Автори англійськоюKosandiak Roman Petrovych
Назва патенту російськоюУкупоривающее устройство ро-5
Автори російськоюКосандяк Роман Петрович
МПК / Мітки
МПК: B65D 41/00, B65D 47/04
Мітки: ро-5, пристрій, закупорювальний
