Голчастий робочий орган

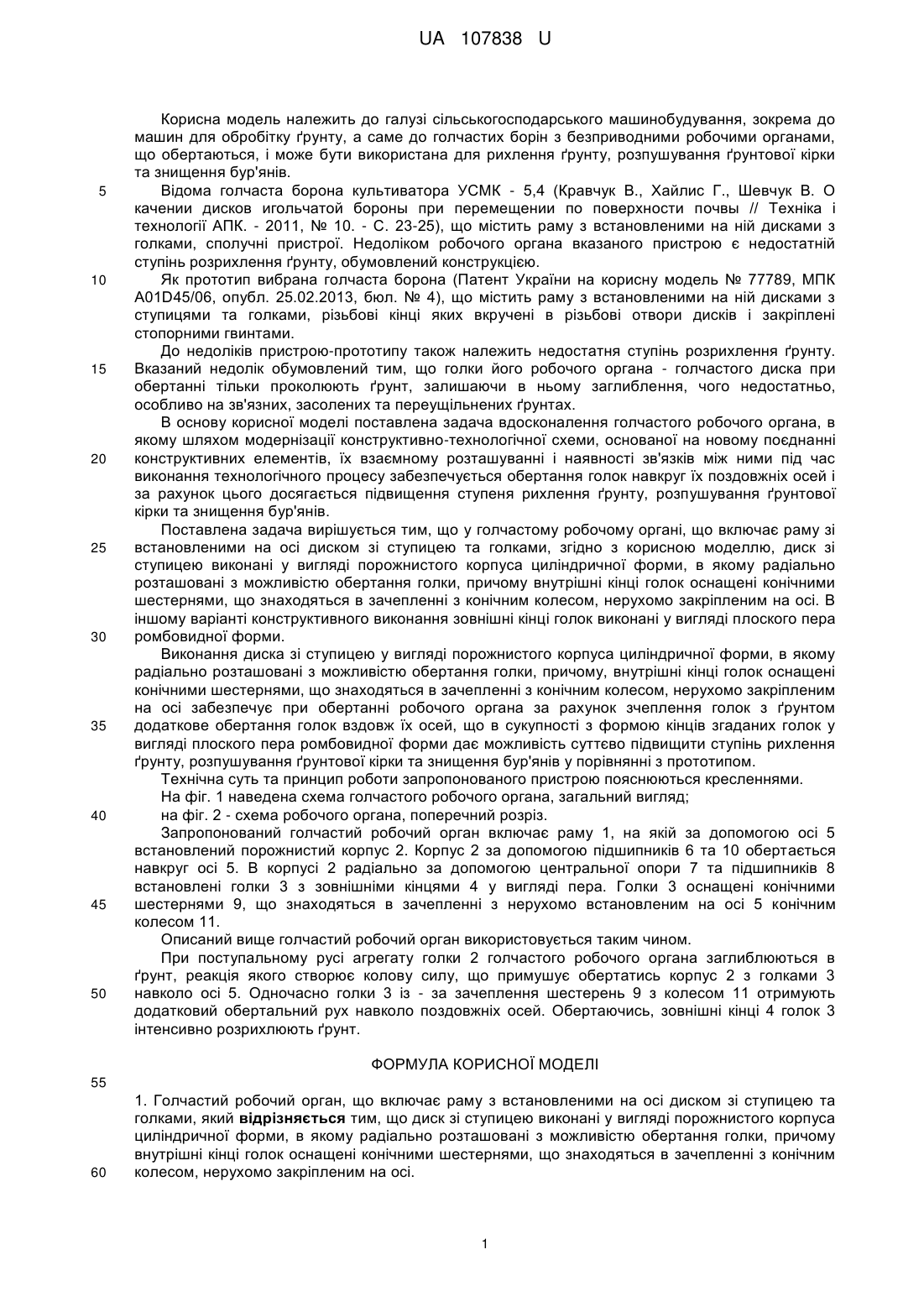

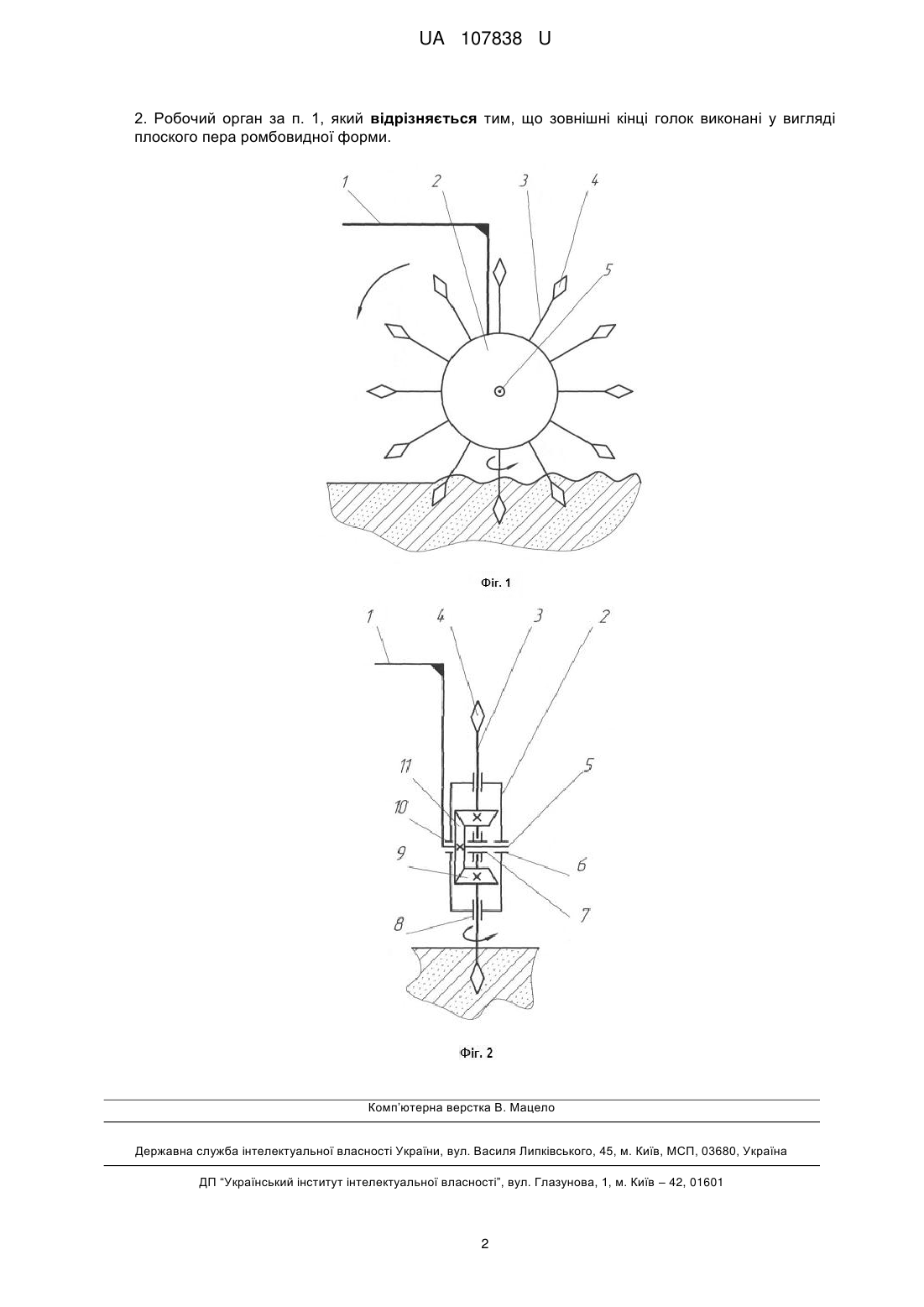

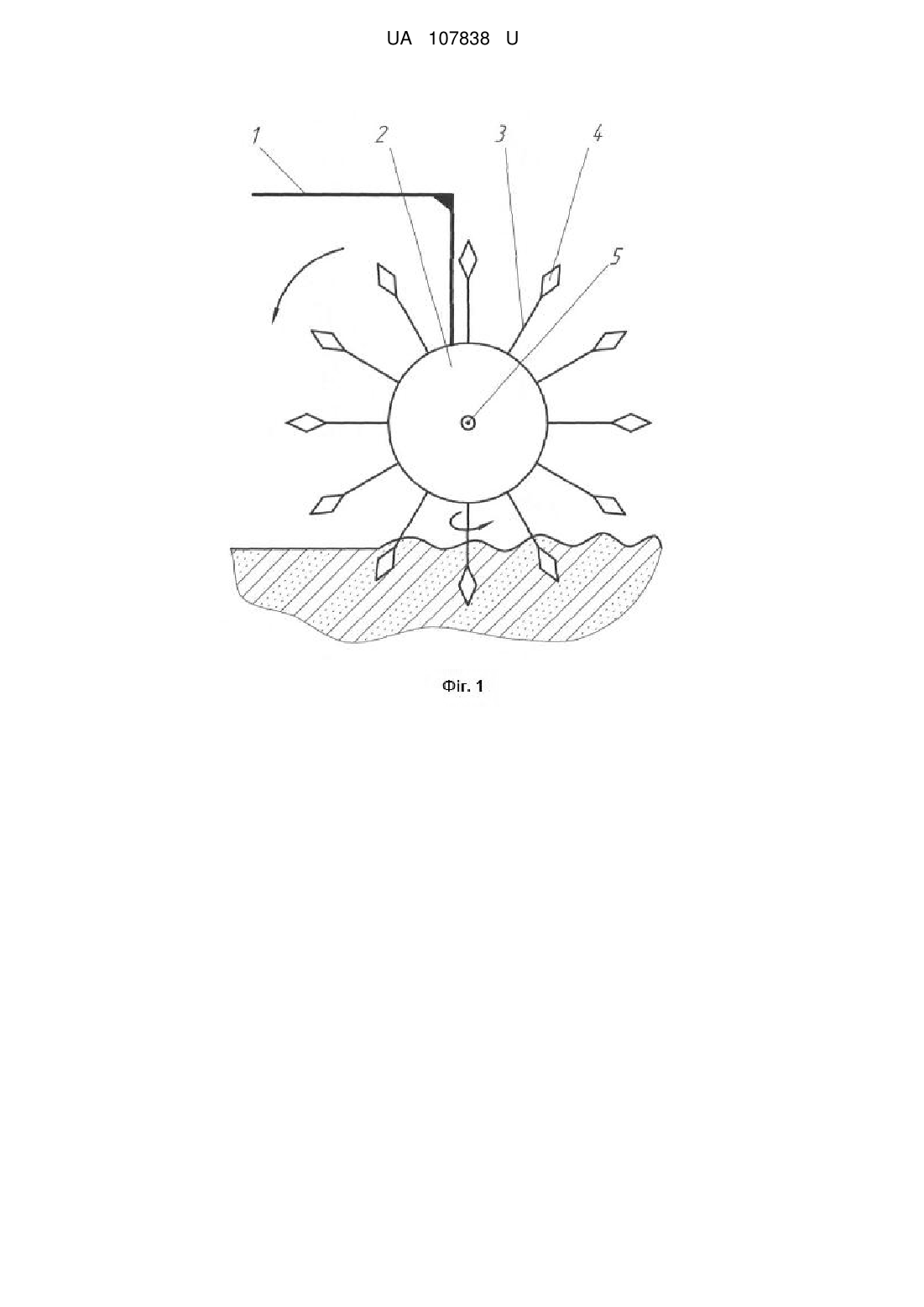

Реферат: UA 107838 U UA 107838 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до машин для обробітку ґрунту, а саме до голчастих борін з безприводними робочими органами, що обертаються, і може бути використана для рихлення ґрунту, розпушування ґрунтової кірки та знищення бур'янів. Відома голчаста борона культиватора УСМК - 5,4 (Кравчук В., Хайлис Г., Шевчук В. О качении дисков игольчатой бороны при перемещении по поверхности почвы // Техніка і технології АПК. - 2011, № 10. - С. 23-25), що містить раму з встановленими на ній дисками з голками, сполучні пристрої. Недоліком робочого органа вказаного пристрою є недостатній ступінь розрихлення ґрунту, обумовлений конструкцією. Як прототип вибрана голчаста борона (Патент України на корисну модель № 77789, МПК А01D45/06, опубл. 25.02.2013, бюл. № 4), що містить раму з встановленими на ній дисками з ступицями та голками, різьбові кінці яких вкручені в різьбові отвори дисків і закріплені стопорними гвинтами. До недоліків пристрою-прототипу також належить недостатня ступінь розрихлення ґрунту. Вказаний недолік обумовлений тим, що голки його робочого органа - голчастого диска при обертанні тільки проколюють ґрунт, залишаючи в ньому заглиблення, чого недостатньо, особливо на зв'язних, засолених та переущільнених ґрунтах. В основу корисної моделі поставлена задача вдосконалення голчастого робочого органа, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новому поєднанні конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними під час виконання технологічного процесу забезпечується обертання голок навкруг їх поздовжніх осей і за рахунок цього досягається підвищення ступеня рихлення ґрунту, розпушування ґрунтової кірки та знищення бур'янів. Поставлена задача вирішується тим, що у голчастому робочому органі, що включає раму зі встановленими на осі диском зі ступицею та голками, згідно з корисною моделлю, диск зі ступицею виконані у вигляді порожнистого корпуса циліндричної форми, в якому радіально розташовані з можливістю обертання голки, причому внутрішні кінці голок оснащені конічними шестернями, що знаходяться в зачепленні з конічним колесом, нерухомо закріпленим на осі. В іншому варіанті конструктивного виконання зовнішні кінці голок виконані у вигляді плоского пера ромбовидної форми. Виконання диска зі ступицею у вигляді порожнистого корпуса циліндричної форми, в якому радіально розташовані з можливістю обертання голки, причому, внутрішні кінці голок оснащені конічними шестернями, що знаходяться в зачепленні з конічним колесом, нерухомо закріпленим на осі забезпечує при обертанні робочого органа за рахунок зчеплення голок з ґрунтом додаткове обертання голок вздовж їх осей, що в сукупності з формою кінців згаданих голок у вигляді плоского пера ромбовидної форми дає можливість суттєво підвищити ступінь рихлення ґрунту, розпушування ґрунтової кірки та знищення бур'янів у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленнями. На фіг. 1 наведена схема голчастого робочого органа, загальний вигляд; на фіг. 2 - схема робочого органа, поперечний розріз. Запропонований голчастий робочий орган включає раму 1, на якій за допомогою осі 5 встановлений порожнистий корпус 2. Корпус 2 за допомогою підшипників 6 та 10 обертається навкруг осі 5. В корпусі 2 радіально за допомогою центральної опори 7 та підшипників 8 встановлені голки 3 з зовнішніми кінцями 4 у вигляді пера. Голки 3 оснащені конічними шестернями 9, що знаходяться в зачепленні з нерухомо встановленим на осі 5 конічним колесом 11. Описаний вище голчастий робочий орган використовується таким чином. При поступальному русі агрегату голки 2 голчастого робочого органа заглиблюються в ґрунт, реакція якого створює колову силу, що примушує обертатись корпус 2 з голками 3 навколо осі 5. Одночасно голки 3 із - за зачеплення шестерень 9 з колесом 11 отримують додатковий обертальний рух навколо поздовжніх осей. Обертаючись, зовнішні кінці 4 голок 3 інтенсивно розрихлюють ґрунт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Голчастий робочий орган, що включає раму з встановленими на осі диском зі ступицею та голками, який відрізняється тим, що диск зі ступицею виконані у вигляді порожнистого корпуса циліндричної форми, в якому радіально розташовані з можливістю обертання голки, причому внутрішні кінці голок оснащені конічними шестернями, що знаходяться в зачепленні з конічним колесом,нерухомо закріпленим на осі. 1 UA 107838 U 2. Робочий орган за п. 1, який відрізняється тим, що зовнішні кінці голок виконані у вигляді плоского пера ромбовидної форми. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
