Пристрій відтворення магнітного запису

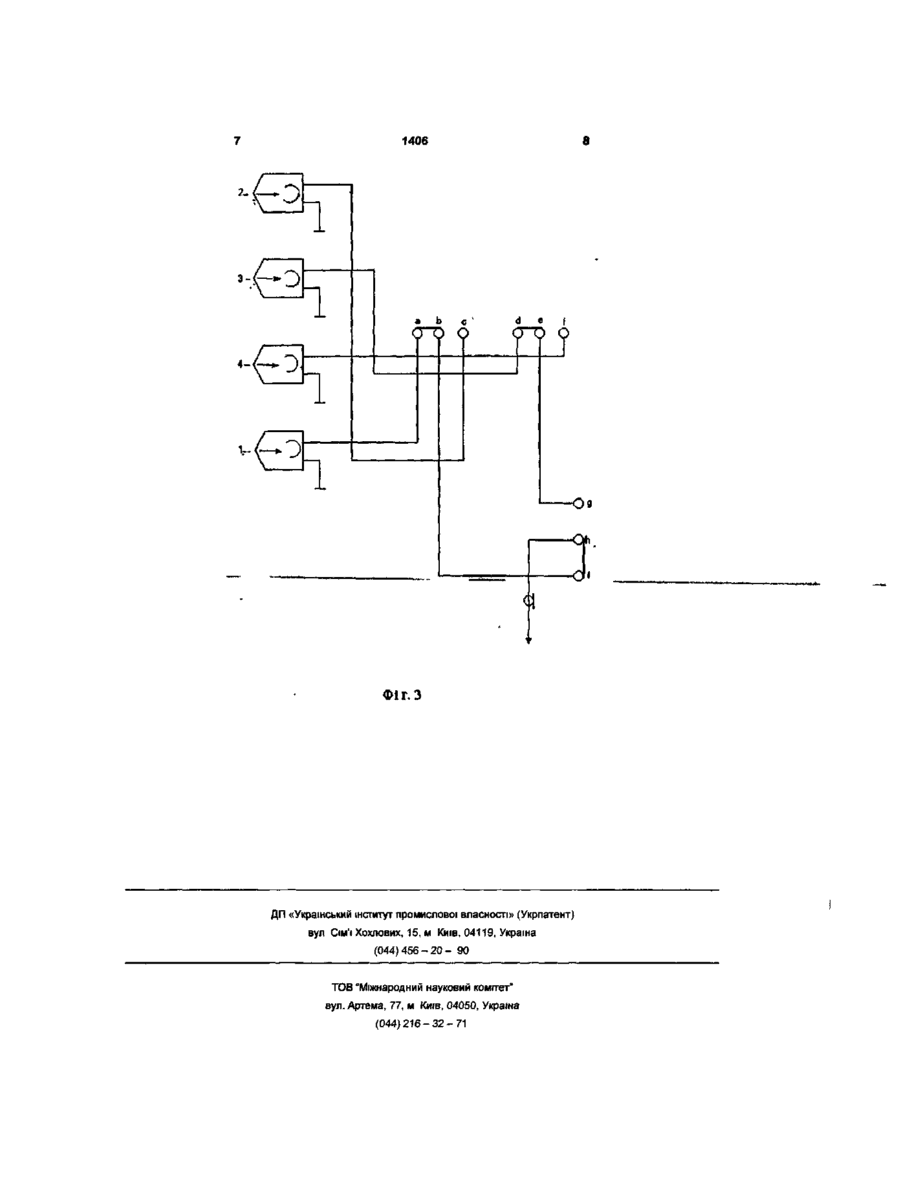

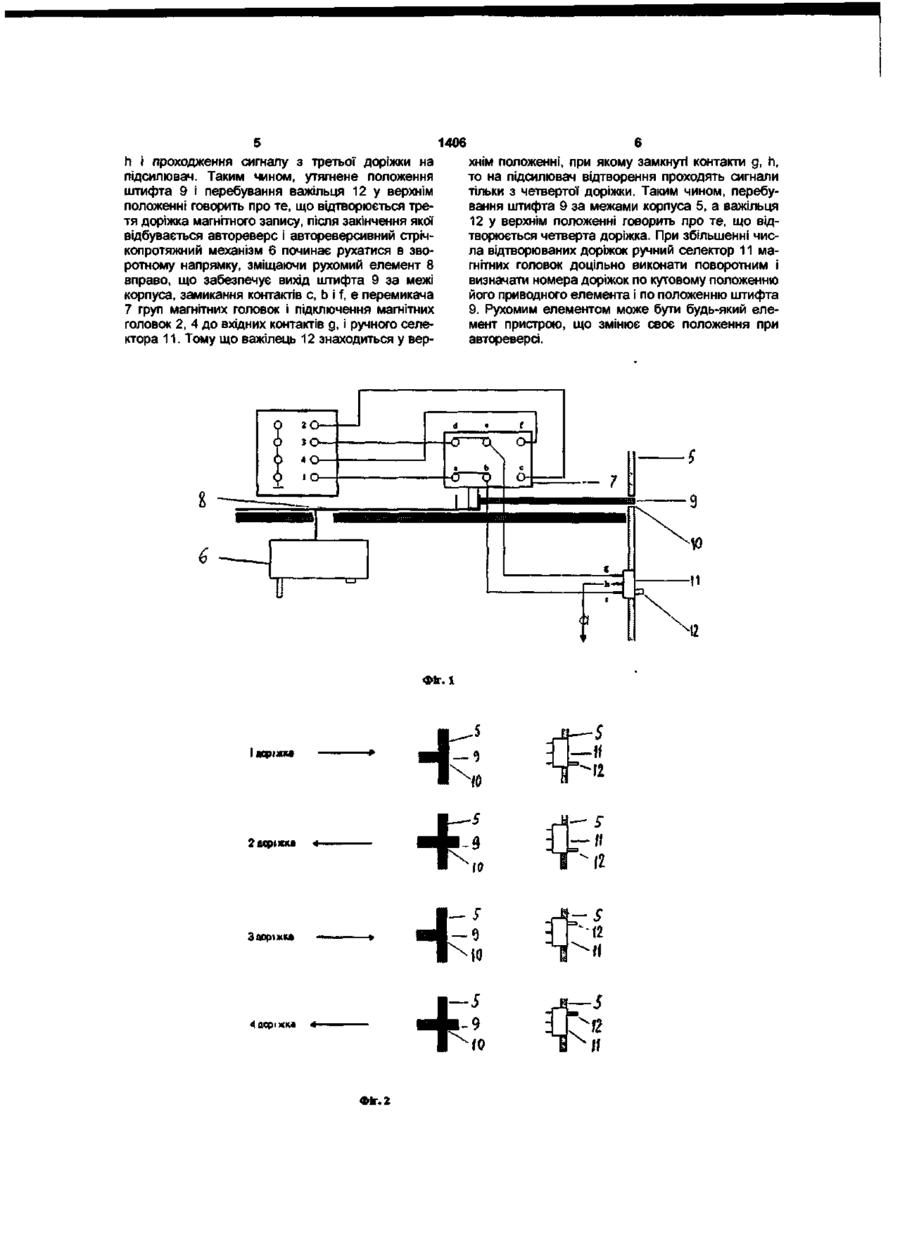

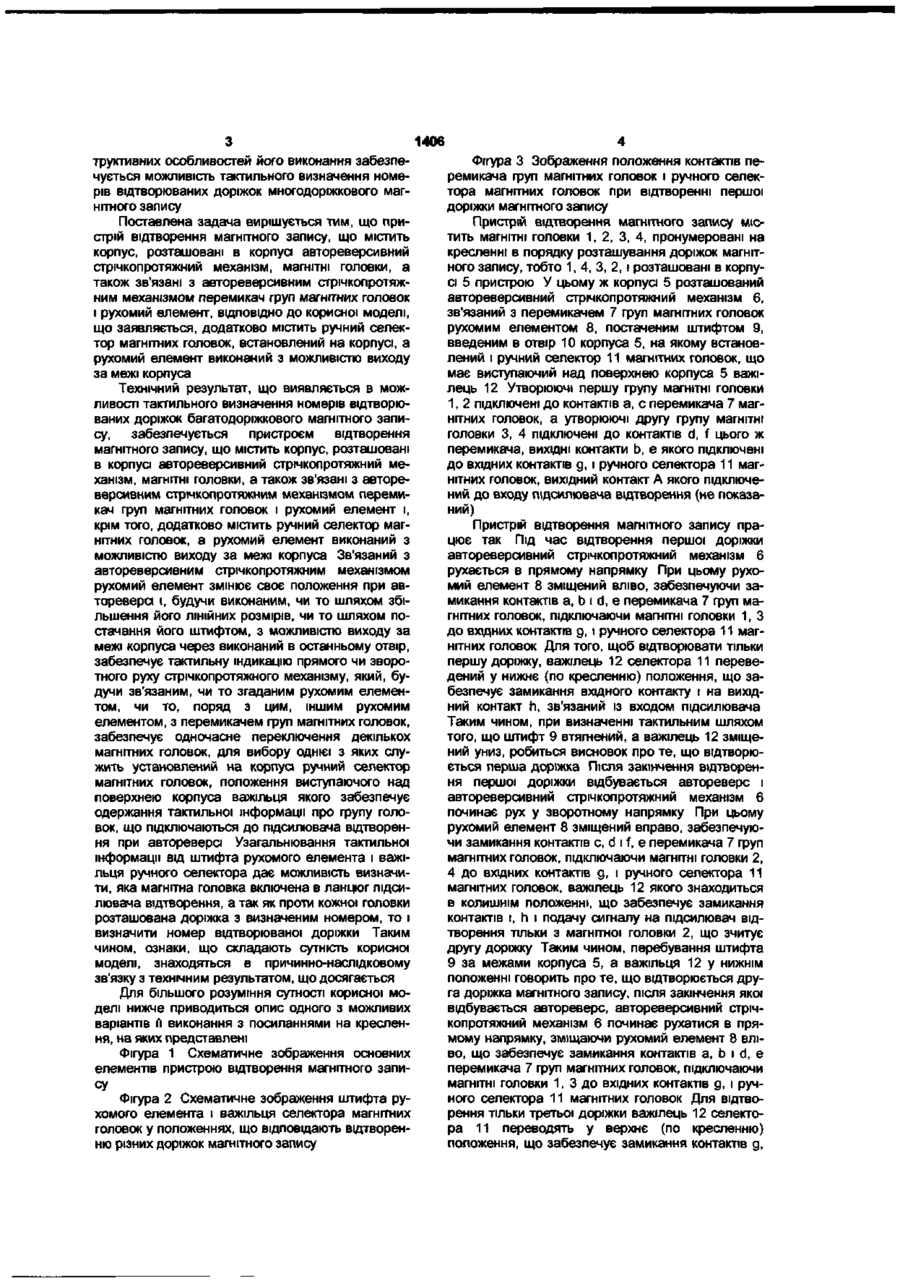

Пристрій відтворення магнітного запису, що містить корпус, розташовані в корпусі автореверсивний стрічкопротяжний механізм, магнітні головки, а також зв'язані з автореверсивним стрічкопротяжним механізмом перемикач груп магнітних головок і рухомий елемент, який відрізняється тим, що пристрій додатково містить ручний селектор магнітних головок, установлений на корпусі, а рухомий елемент виконаний з можливістю виходу за межі корпуса Корисна модель належить до галузі магнітного запису, зокрема до пристроїв відтворення магнітного запису, і може знайти застосування у виробництві аудютехніки, у тому числі для інвалідів по зору Відомий пристрій відтворення магнітного запису (Л И Смирнов Малогабаритні касетні диктофони М , «Радіо г зв'язок», 1981, с 29 - 36), що містить корпус і розташовані в корпусі стрічкопротяжний механізм і магнітну головку При відтворенні однієї з двох доріжок стрічкопротяжний механізм протягає притиснуту до магнітної головки стрічку від м початку до кінця Потім стрічкопротяжний механізм зупиняють, касету зі стрічкою витягають з пристрою і, перевернувши, знову вставляють у пристрій, включають стрічкопротяжний механізм і протягають магнітну стрічку в тім же напрямку, але уже від її кінця до її початку, тобто в ПОСЛІДОВНОСТІ запису доріжок початок першої доріжки - її кінець і, після перевороту касети, - початок другої доріжки - її кінець Загальними ознаками аналога і рішення, що заявляється, є корпус і розташовані в корпусі стрічкопротяжний механізм і магнітна головка Наявність тільки однієї нерухомої магнітної головки викликає необхідність після відтворення кожної доріжки витягати касету з магнітною стрічкою з пристрою і знову вставляти її зворотною стороною Такі операції відволікають увагу користувача і скрутні, особливо, в місцях великого скупчення народу, наприклад у суспільному транспорті, а тому що вони виконуються, в основному, під візуальним контролем, то від інвалідів по зору вимагають ще більших зусиль і витрат часу Відомий, прийнятий за прототип, пристрій відтворення магнітного запису (AUDIO Альбом схем закордонної радіоелектронної апаратури Випуск З, 1996, с 104), що містить корпус, розташовані в корпусі автореверсивний стрічкопротяжний механізм, магнітні головки, а також зв'язані з автореверсивним стрічкопротяжним механізмом перемикач груп магнітних головок і рухомий елемент При роботі пристрою перемикач груп магнітних головок, що приводиться в дію зв'язаним з автореверсивним стрічкопротяжним механізмом рухомим елементом, підключає до підсилювача кожного з двох каналів одну групу магнітних головок під час руху стрічки в прямому напрямку і іншу групу магнітних головок під час руху магнітної стрічки в зворотному напрямку після автореверса Загальними ознаками прототипу і рішення, що заявляється, є корпус, розташовані в корпусі автореверсивний стрічкопротяжний механізм, магнітні головки, а також зв'язані з автореверсивним стрічкопротяжним механізмом перемикач груп магнітних головок і рухомий, елемент Наявність декількох магнітних головок, що перемикаються при автореверсі стрічкопротяжного механізму, дає можливість відтворювати кілька доріжок без перекидання касети, однак при цьому виникає проблема визначення номерів відтворюваних доріжок, щоб можна було орієнтуватися в масиві відтворюваної інформації і без особливих витрат часу і сил вести пошук її окремих фрагментів, у тому числі й інвалідам по зору В основу корисної моделі, що заявляється, поставлена задача удосконалення пристрою відтворення магнітного запису, у якому за рахунок коне CD О 1406 труктивних особливостей його виконання забезпечується можливість тактильного визначення номерів відтворюваних доріжок многодоріжкового магнітного запису Поставлена задача вирішується тим, що пристрій відтворення магнітного запису, що містить корпус, розташовані в корпусі автореверсивний стрічкопротяжний механізм, магнітні головки, а також зв'язані з автореверсивним стрічкопротяжним механізмом перемикач груп магнітних головок і рухомий елемент, ВІДПОВІДНО до корисної моделі, що заявляється, додатково містить ручний селектор магнітних головок, встановлений на корпусі, а рухомий елемент виконаний з можливістю виходу за межі корпуса Технічний результат, що виявляється в можливості тактильного визначення номерів відтворюваних доріжок багатодоріжкового магнітного запису, забезпечується пристроєм відтворення магнітного запису, що містить корпус, розташовані в корпусі автореверсивний стрічкопротяжний механізм, магнітні головки, а також зв'язані з автореверсивним стрічкопротяжним механізмом перемикач груп магнітних головок і рухомий елемент і, крім того, додатково містить ручний селектор магнітних головок, а рухомий елемент виконаний з можливістю виходу за межі корпуса Зв'язаний з автореверсивним стрічкопротяжним механізмом рухомий елемент змінює своє положення при автореверсі і, будучи виконаним, чи то шляхом збільшення його ЛІНІЙНИХ розмірів, чи то шляхом постачання його штифтом, з можливістю виходу за межі корпуса через виконаний в останньому отвір, забезпечує тактильну індикацію прямого чи зворотного руху стрічкопротяжного механізму, який, будучи зв'язаним, чи то згаданим рухомим елементом, чи то, поряд з цим, іншим рухомим елементом, з перемикачем груп магнітних головок, забезпечує одночасне переключення декількох магнітних головок, для вибору однієї з яких служить установлений на корпус» ручний селектор магнітних головок, положення виступаючого над поверхнею корпуса важільця якого забезпечує одержання тактильної інформації про групу головок, що підключаються до підсилювача відтворення при автореверсі Узагальнювання тактильної інформації від штифта рухомого елемента і важільця ручного селектора дає можливість визначити, яка магнітна головка включена в ланцюг підсилювача відтворення, а так як проти кожної головки розташована доріжка з визначеним номером, то і визначити номер відтворюваної доріжки Таким чином, ознаки, що складають сутність корисної моделі, знаходяться в причинно-наслідковому зв'язку з технічним результатом, що досягається Для більшого розуміння сутності корисної моделі нижче приводиться опис одного з можливих варіантів м виконання з посиланнями на креслення, на яких представлені Фігура 1 Схематичне зображення основних елементів пристрою відтворення магнітного запису Фігура 2 Схематичне зображення штифта рухомого елемента і важільця селектора магнітних головок у положеннях, що відповідають відтворенню різних доріжок магнітного запису Фігура 3 Зображення положення контактів перемикача груп магнітних головок і ручного селектора магнітних головок при відтворенні першої доріжки магнітного запису Пристрій відтворення магнітного запису містить магнітні головки 1, 2, 3, 4, пронумеровані на кресленні в порядку розташування доріжок магнітного запису, тобто 1, 4, 3, 2, і розташовані в корпусі 5 пристрою У цьому ж корпусі 5 розташований автореверсивний стрічкопротяжний механізм 6, зв'язаний з перемикачем 7 груп магнітних головок рухомим елементом 8, постаченим штифтом 9, введеним в отвір 10 корпуса 5, на якому встановлений і ручний селектор 11 магнітних головок, що має виступаючий над поверхнею корпуса 5 важілець 12 Утворюючі першу групу магнітні головки 1, 2 підключені до контактів а, с перемикача 7 магнітних головок, а утворюючі другу групу магнітні головки 3, 4 підключені до контактів d, f цього ж перемикача, ВИХІДНІ контакти b, e якого підключені до вхідних контактів д, і ручного селектора 11 магнітних головок, ВИХІДНИЙ контакт А якого підключений до входу підсилювача відтворення (не показаний) Пристрій відтворення магнітного запису працює так Під час відтворення першої доріжки автореверсивний стрічкопротяжний механізм 6 рухається в прямому напрямку При цьому рухомий елемент 8 зміщений вліво, забезпечуючи замикання контактів a, b і d, e перемикача 7 груп магнітних головок, підключаючи магнітні головки 1, З до вхідних контактів д, і ручного селектора 11 магнітних головок Для того, щоб відтворювати тільки першу доріжку, важілець 12 селектора 11 переведений у нижнє (по кресленню) положення, що забезпечує замикання вхідного контакту і на вихідний контакт h, зв'язаний із входом підсилювача Таким чином, при визначенні тактильним шляхом того, що штифт 9 втягнений, а важілець 12 зміщений униз, робиться висновок про те, що відтворюється перша доріжка Після закінчення відтворення першої доріжки відбувається автореверс і автореверсивний стрічкопротяжний механізм 6 починає рух у зворотному напрямку При цьому рухомий елемент 8 зміщений вправо, забезпечуючи замикання контактів с, d і f, є перемикача 7 груп магнітних головок, підключаючи магнітні головки 2, 4 до вхідних контактів д, і ручного селектора 11 магнітних головок, важілець 12 якого знаходиться в колишнім положенні, що забезпечує замикання контактів і, h і подачу сигналу на підсилювач відтворення тільки з магнітної головки 2, що зчитує другу доріжку Таким чином, перебування штифта 9 за межами корпуса 5, а важільця 12 у нижнім положенні говорить про те, що відтворюється друга доріжка магнітного запису, після закінчення якої відбувається автореверс, автореверсивний стрічкопротяжний механізм 6 починає рухатися в прямому напрямку, зміщаючи рухомий елемент 8 вліво, що забезпечує замикання контактів a, b і d, e перемикача 7 груп магнітних головок, підключаючи магнітні головки 1, 3 до вхідних контактів д, і ручного селектора 11 магнітних головок Для відтворення тільки третьої доріжки важілець 12 селектора 11 переводять у верхнє (по кресленню) положення, що забезпечує замикання контактів д, 1406 h і проходження сигналу з третьої доріжки на підсилювач. Таким чином, утягнене положення штифта 9 і перебування важільця 12 у верхнім положенні говорить про те, що відтворюється третя доріжка магнітного запису, після закінчення якої відбувається автореверс і автореверсивний стрічкопротяжний механізм 6 починає рухатися в зворотному напрямку, зміщаючи рухомий елемент 8 вправо, що забезпечує вихід штифта 9 за межі корпуса, замикання контактів с, b і f, є перемикача 7 груп магнітних головок і підключення магнітних головок 2, 4 до вхідних контактів д, і ручного селектора 11. Тому що важілець 12 знаходиться у вер хнім положенні, при якому замкнуті контакти g, h, то на підсилювач відтворення проходять сигнали тільки з четвертої доріжки. Таким чином, перебування штифта 9 за межами корпуса 5, а важільця 12 у верхнім положенні говорить про те, що відтворюється четверта доріжка. При збільшенні числа відтворюваних доріжок ручний селектор 11 магнітних головок доцільно виконати поворотним і визначати номера доріжок по кутовому положенню його приводного елемента і по положенню штифта 9. Рухомим елементом може бути будь-який елемент пристрою, що змінює своє положення при автореверсі. Фіг. 1 -$ І доріжка •12 2 мріжш 5* It « Заоріжм -5 4 доріжка 4 Фіг. 2 1406 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Кит, 04050, Україна (044)216-32-71
