Пристрій для багатоканального магнітного запису та відтворення сигналів

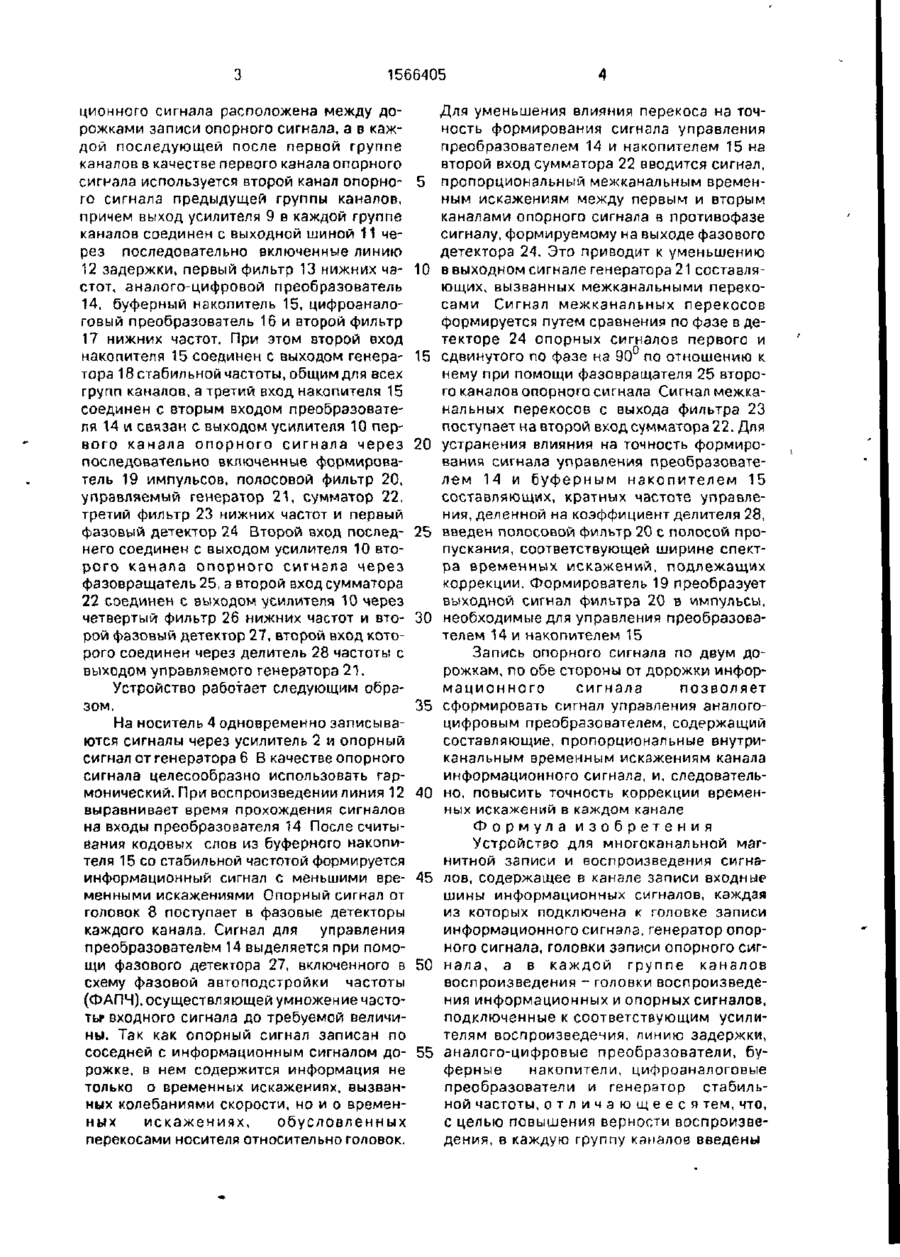

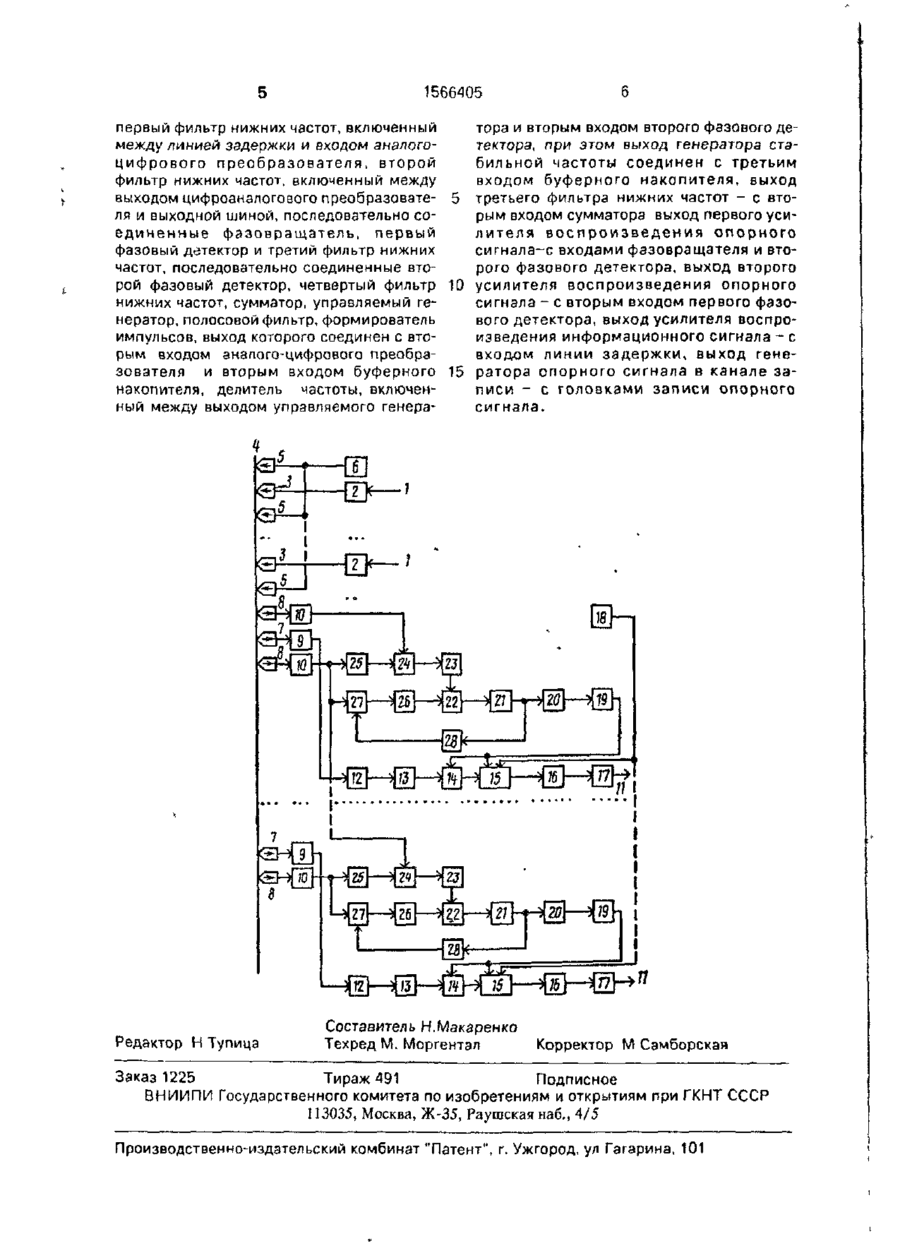

Изобретение относится к технике магнитной записи, а именно к устройствам для коррекции временных искажений сигналов магнитной записи Цель изобретения - по вышеиие точности коррекции временных искажений при записи опорных и информационных сигналов на различных дорожках Все каналы разбиваются на группы, каждая из которых образуется из двух каналов записи опорного сигнала и одного канала записи информационного сигнала, причем дорожка записи информационного сигнала расположена между дорожками записи опорного сигнала. В каждой последующей, после первой, группе каналов в качестве первого канала опорного сигнала используется второй канал опорного сигнала предыдущей группы каналов. Запись опорных сигналов осуществляется одновременно по всем дорожкам записи опорных сигналов от генератора стабильной частоты. При воспроизведении информационные сигналы в каждом канале усиливаются, задерживаются на время, равное времени формирования сигнала управления аналого-цифровым преобразователем и буферным накопителем, преобразуются в цифровой код в аналогоцифровом преобразователе и запоминаются в буферном накопителе с частотой, пропорциональной частоте опорного сигнала, воспроизводимого с носителя записи. Считывание из буферного накопителя производится стабильной частотой После цифроаналогового преобразования и фильтрации на выходе устройства формируется аналоговый сигнал с уменьшенными временными искажениями. 1 ил. СЛ О О Изобретение относится к технике маг нитной записи, а именно к устройствам для коррекции временных искажений, возникающих в процессе записи и воспроизведения, и может найти применение в устройствах точной магнитной записи аналоговых сигналов. Цель изобретения - повышение верно сти воспроизведения. На чертеже показана структурная схема устройства Устройство содержит о канапе записи входные шины 1 информационных сигналов, подключенные через усилитель 2 записи к головкам 3 записи информационных сигналов на носитель 4 записи, головки 5 записи опорного сигнала, подключенные к выходу генератора 6 опорного сигнала, а в канале воспроизведения - головки воспроизведения информационных 7 и опорных 8 сигналов, подключенные к входам усилителей воспроизведения информационных 9 и опорных 10 сигналов. При этом в каждой группе каналов, образуемой из двух каналов записи опорного сигнала и одного канала записи информационного сигнала, дорожка записи информа О СЛ 1566405 ционного сигнала расположена между дорожками записи опорного сигнала, а в каждой последующей после первой группе каналов в качестве первого канала опорного сигнала используется второй канал опорного сигнала предыдущей группы каналов, причем выход усилителя 9 в каждой группе каналов соединен с выходной шиной 11 через последовательно включенные линию 12 задержки, первый фильтр 13 нижних частот, аналого-цифровой преобразователь 14, буферный накопитель 15, цифроаналоговый преобразователь 16 и второй фильтр 17 нижних частот. При этом второй вход накопителя 15 соединен с выходом генератора 18 стабильной частоты, общим для всех групп каналов, а третий вход накопителя 15 соединен с вторым входом преобразователя 14 и связан с выходом усилителя 10 первого канала опорного сигнала через последовательно включенные формирователь 19 импульсов, полосовой фильтр 20, управляемый генератор 21, сумматор 22, третий фильтр 23 нижних частот и первый фазовый детектор 24 Второй вход последнего соединен с выходом усилителя 10 второго канала опорного сигнала через фазовращатель 25, а второй вход сумматора 22 соединен с выходом усилителя 10 через четвертый фильтр 26 нижних частот и второй фазовый детектор 27, второй вход которого соединен через делитель 28 частоты с выходом управляемого генератора 21. Устройство работает следующим образом. На носитель 4 одновременно записываются сигналы через усилитель 2 и опорный сигнал от генератора 6 В качестве опорного сигнала целесообразно использовать гармонический. При воспроизведениилиния 12 выравнивает время прохождения сигналов на входы преобразователя 14 После считывания кодовых слов из буферного накопителя 15 со стабильной частотой формируется информационный сигнал с меньшими временными искажениями Опорный сигнал от головок 8 поступает в фазовые детекторы каждого канала. Сигнал для управления преобразователем 14 выделяется при помощи фазового детектора 27, включенного в схему фазовой автоподстройки частоты (ФАПЧ), осуществляющей умножение частоты входного сигнала до требуемой величины. Так как опорный сигнал записан по соседней с информационным сигналом дорожке, в нем содержится информация не только о временных искажениях, вызванных колебаниями скорости, но и о временных искажениях, обусловленных перекосами носителя относительно головок. 5 10 15 20 25 30 35 40 45 50 55 Для уменьшения влияния перекоса на точность формирования сигнала управления преобразователем 14 и накопителем 15 на второй вход сумматора 22 вводится сигнал, пропорциональный межканальным временным искажениям между первым и вторым каналами опорного сигнала в противофазе сигналу, формируемому на выходе фазового детектора 24. Это приводит к уменьшению в выходном сигнале генератора 21 составляющих, вызванных межканальными перекосами Сигнал межканальных перекосов формируется путем сравнения по фазе в детекторе 24 опорных сигналов первого и сдвинутого по фазе на 90 по отношению к нему при помощи фазовращателя 25 второго каналов опорного сигнала Сигнал межканальных перекосов с выхода фильтра 23 поступает на второй вход сумматора 22. Для устранения влияния на точность формирования сигнале управления преобразователем 14 и буферным накопителем 15 составляющих, кратных частоте управления, деленной на коэффициент делителя 28, введен полосовой фильтр 20 с полосой пропускания, соответствующей ширине спектра временных искажений, подлежащих коррекции. Формирователь 19 преобразует выходной сигнал фильтра 20 в импульсы, необходимые для управления преобразователем 14 и накопителем 15 Запись опорного сигнала по двум дорожкам, по обе стороны от дорожки информационного сигнала позволяет сформировать сигнал управления аналогоцифровым преобразователем, содержащий составляющие, пропорциональные внутриканальным временным искажениям канала информационного сигнала, и, следовательно, повысить точность коррекции временных искажений в каждом канале Формула изобретения Устройство для многоканальной магнитной записи и воспроизведения сигналов, содержащее в канале записи входные шины информационных сигналов, каждая из которых подключена к головке записи информационного сигнала, генератор опорного сигнала, головки записи опорного сигнала, а в каждой группе каналов воспроизведения - головки воспроизведения информационных и опорных сигналов, подключенные к соответствующим усилителям воспроизведения, линию задержки, аналого-цифровые преобразователи, буферные накопители, цифроаналоговые преобразователи и генератор стабильной частоты, о т л и ч а ю щ е е с я тем, что, с целью повышения верности воспроизведения, в каждую группу каналов введены 1566405 6 тора и вторым входом второго фазового депервый фильтр нижних частот, включенный тектора, при этом выход генератора стамежду линией задержки и входом аналогобильной частоты соединен с третьим цифрового преобразователя, второй входом буферного накопителя, выход фильтр нижних частот, включенный между третьего фильтра нижних частот - с втовыходом цифроаналогового преобразоватерым входом сумматора выход первого усиля и выходной шиной, последовательно солителя в о с п р о и з в е д е н и я о п о р н о г о единенные фазовращатель, первый сигнала-с входами фазовращателя и втофазовый детектор и третий фильтр нижних рого фазового детектора, выход второго частот, последовательно соединенные второй фазовый детектор, четвертый фильтр 10 усилителя воспроизведения опорного сигнала - с вторым входом первого фазонижних частот, сумматор, управляемый гевого детектора, выход усилителя воспронератор, полосовой фильтр, формирователь изведения информационного сигнала - с импульсов, выход которого соединен с втовходом линии задержки, выход генерым входом аналого-цифрового преобразователя и вторым входом буферного 15 ратора опорного сигнала в канале записи - с головками записи опорного накопителя, делитель частоты, включенсигнала. ный между выходом управляемого генера Редактор Н Тупица Составитель Н.Макаренко Техред М. Моргентэл Корректор М Сэмборская Заказ 1225 Тираж 491 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035, Москва, Ж-35, Раушская наб,, 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
