Інструментальний вимірювальний комплекс

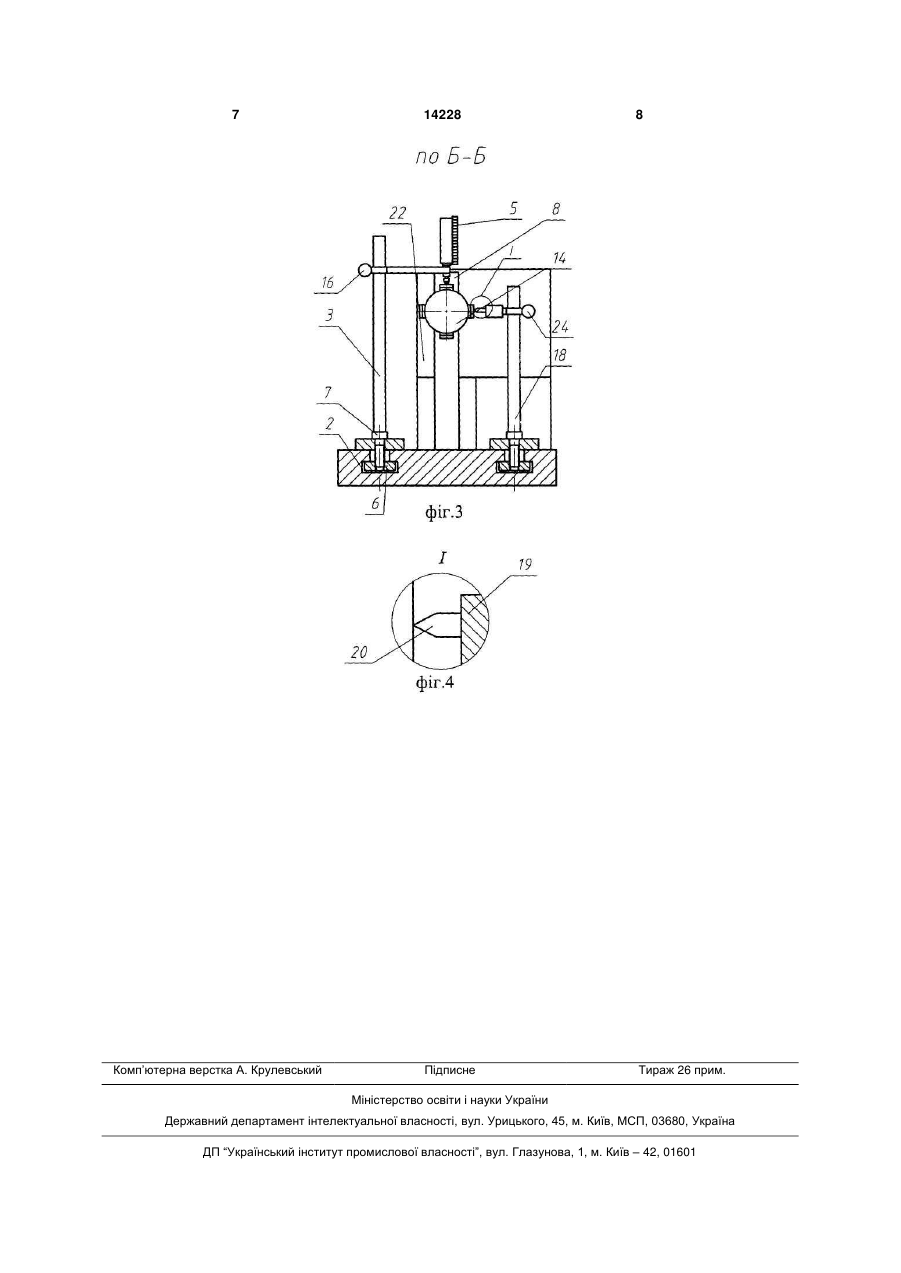

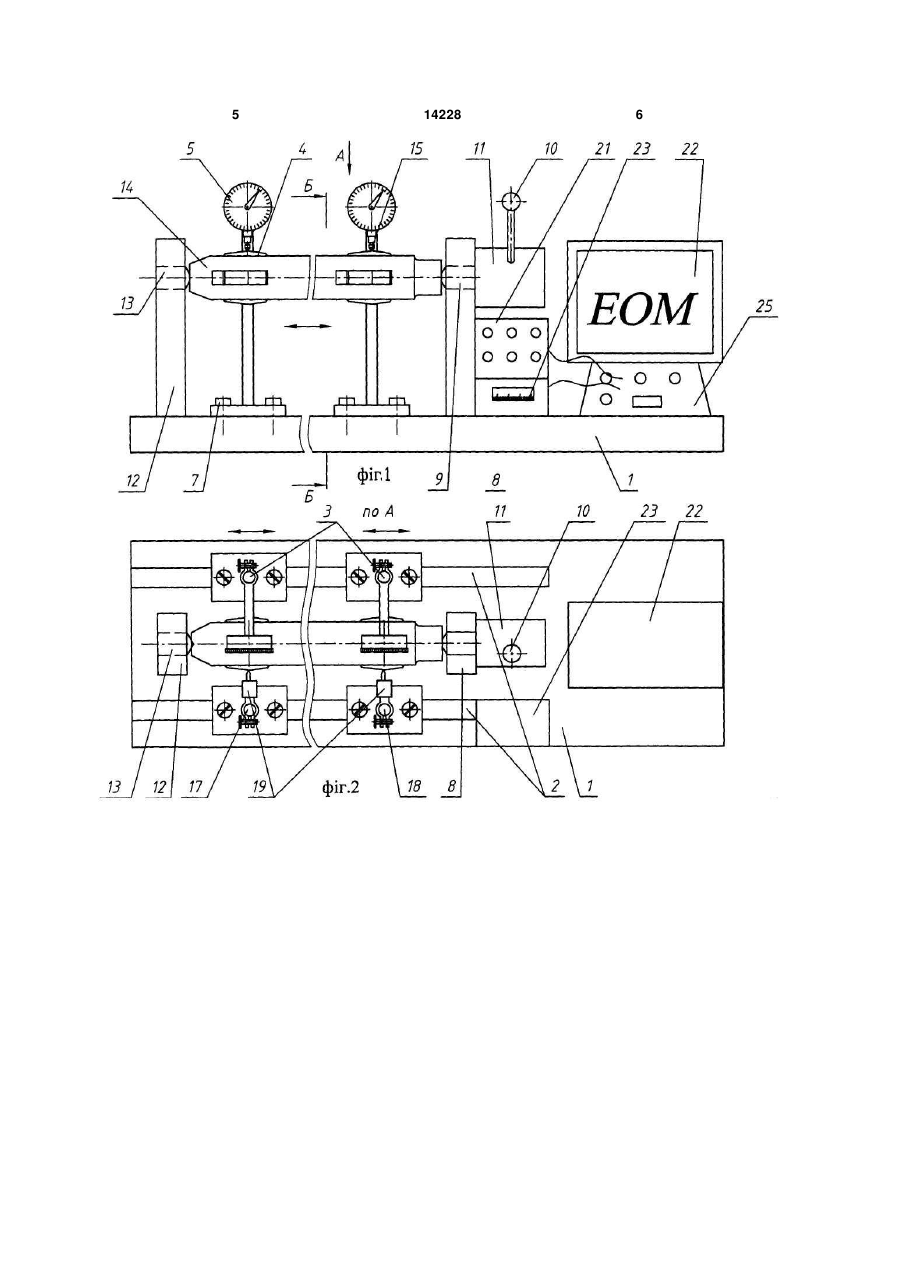

Інструментальний вимірювальний комплекс, який виконано у вигляді плити, на якій змонтовані механізми встановлення і закріплення інструмента, вимірювальні головки з індикаторами, механізми їх приводу, затиску і переміщення, який відрізняється тим, що з двох видовжених сторін плити виконано два паралельних Т-подібних пази, в од 3 нки 6 за допомогою гвинтів 7, а їх відносне зміщення здійснюють відомими способами в Тподібному пазу 2. Посередині Т-подібних пазів зверху до плити 1 жорстко закріплені упорна стійка 8 з підтискним центром 9, рукояткою 10 і механізмом осьового затиску і переміщення 11. Ліва стійка 12 жорстко закріплена до плити 1 зліва з жорстким центром 13. Оправка 14 з ріжучими елементами 4 жорстко встановлюється в центр 9 і 13 з можливістю кругового провертання. Вимірювальні головки за допомогою щупів 15 здійснюють заміри конструктивних параметрів ріжучих елементів 4 і вони можуть змінювати своє вертикальне положення за допомогою кріпильних елементів 16 відомими способами. З переду видовженої сторони плити 1 в Тподібному пазу 2 жорстко закріплені передні ліва стійка 17 і передня права стійка 18 з вимірювальними головками 19 шорсткості поверхні ріжучих елементів 4. Ці вимірювальні головки жорстко кріпляться до стійок 17 і 18 за допомогою болтів 7 і планок 6. Їх відносне зміщення можна здійснювати в пазах 2 відомими способами. Щупи 20 вимірювальних головок 19 для заміру конструктивних параметрів і шорсткості поверхонь ріжучих елементів розміщені під кутом в коловому напрямку, рівним куту зміщення ріжучих кромок на інструменті, і з'єднані з датчикамиперетворювачами 21 і комп'ютерною системою 22. Аналогічно вимірювальні щупи точності поверхні 15 з'єднані через датчики-перетворювачі з профілографом 23 і, відповідно, з комп'ютерною системою 22. Висота розміщення щупів шорсткості на передній правій 17 і передній лівій 18 стійках здійснюють за допомогою кріпильних елементів 24 відомими способами. Керування інструментальними вимірювальною системою здійснюється з пульта керування 25. Еталонний зразок вимірювального інструмента встановлюють в центрах 9 і 13 і всі зняті конструк 14228 4 тивні і шорсткісні параметри заносять в комп'ютерну систему 22, по яких здійснюється висновок про відповідність вимірювальних інструментів технічним вимогам. Робота інструментального вимірювального комплексу здійснюється наступним чином. Наприклад. комбінована розвертка чи дорн на Фіг.1 п.14 встановлюється в центри 9 і 13 при відтиснутому передньому центрі 9 вліво за допомогою рукоятки 10 і механізму 11 осьового прижиму і переміщення. До ріжучих елементів 4 підводяться щупи 15 вимірювальних головок 5 і по них здійснюються заміри конструктивних параметрів з відповідним їх настоюванням відомими способами. При цьому оправка 14 провертається в центрах вручну або механізованим способом. Осьове переміщення оправки 14 відносно щупів 15 здійснюється механізмом 11 осьового прижиму і переміщення відомими способами. При цьому сигнали від щупа 15 передаються на датчики-перетворювачі 21 і комп'ютерну систему 22, де граничні конструктивні параметри калібра інструмента попередньо занесено в систему. Аналогічно проводяться заміри шорсткості поверхонь ріжучих елементів 4 за допомогою щупів 20, які з'єднані з датчиками-перетворювачами і профілографом 23 і, відповідно, з комп'ютерною системою 22, в яку теж занесені параметри шорсткості інструмента. Провівши заміри конструктивних параметрів і шорсткості на всіх позиціях, комп'ютерна система 22 видає дані про якісні та кількісні його параметри з рекомендаціями подальшої роботи, наприклад: інструмент відповідає технічним вимогам, здійснити регулювання, відполірувати поверхні або брак виправний чи невиправний. До переваг запропонованого вимірювального комплексу відноситься розширення технологічних можливостей і підвищення продуктивності праці і якості роботи. 5 14228 6 7 Комп’ютерна верстка А. Крулевський 14228 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
