Спосіб спорудження підземного бункерного комплексу

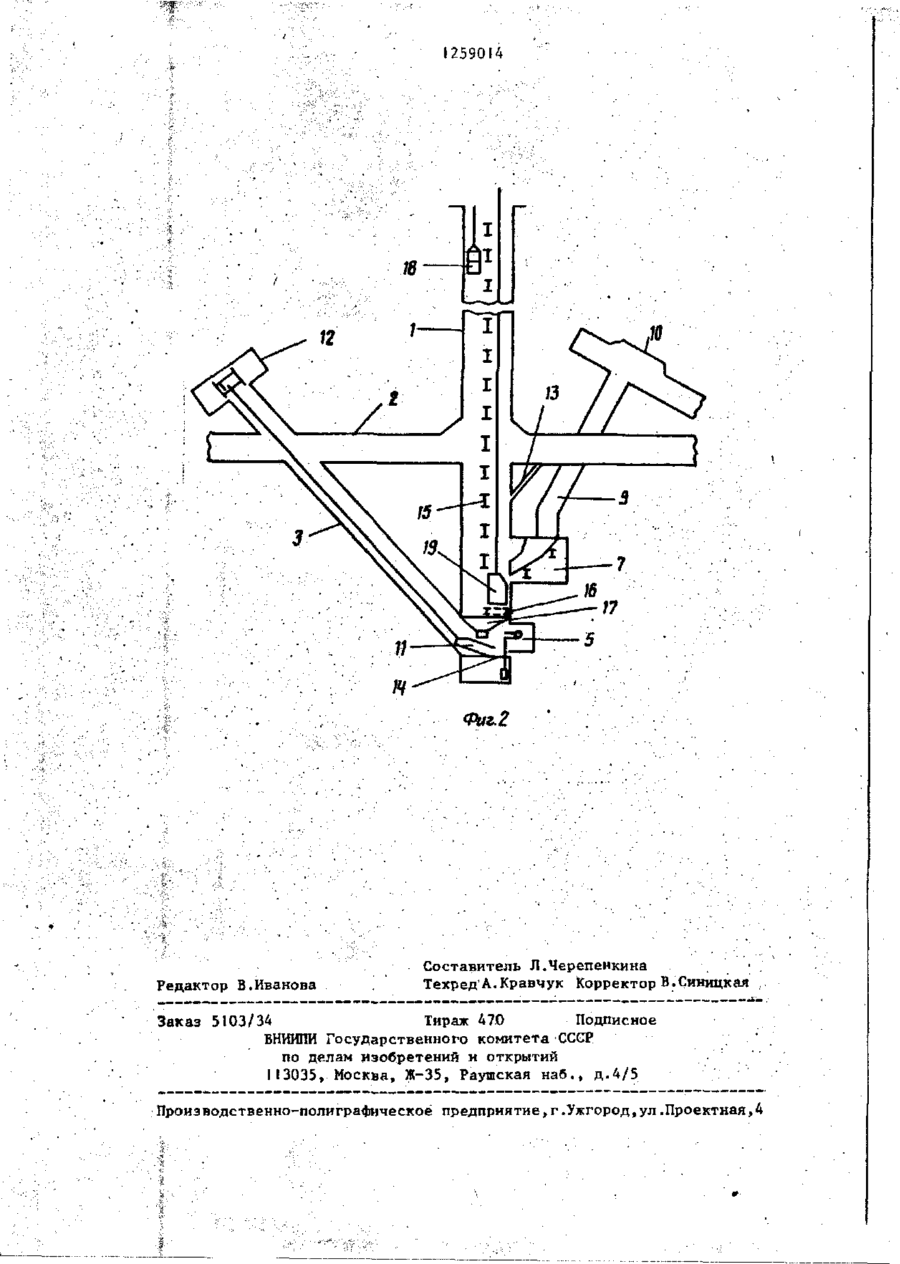

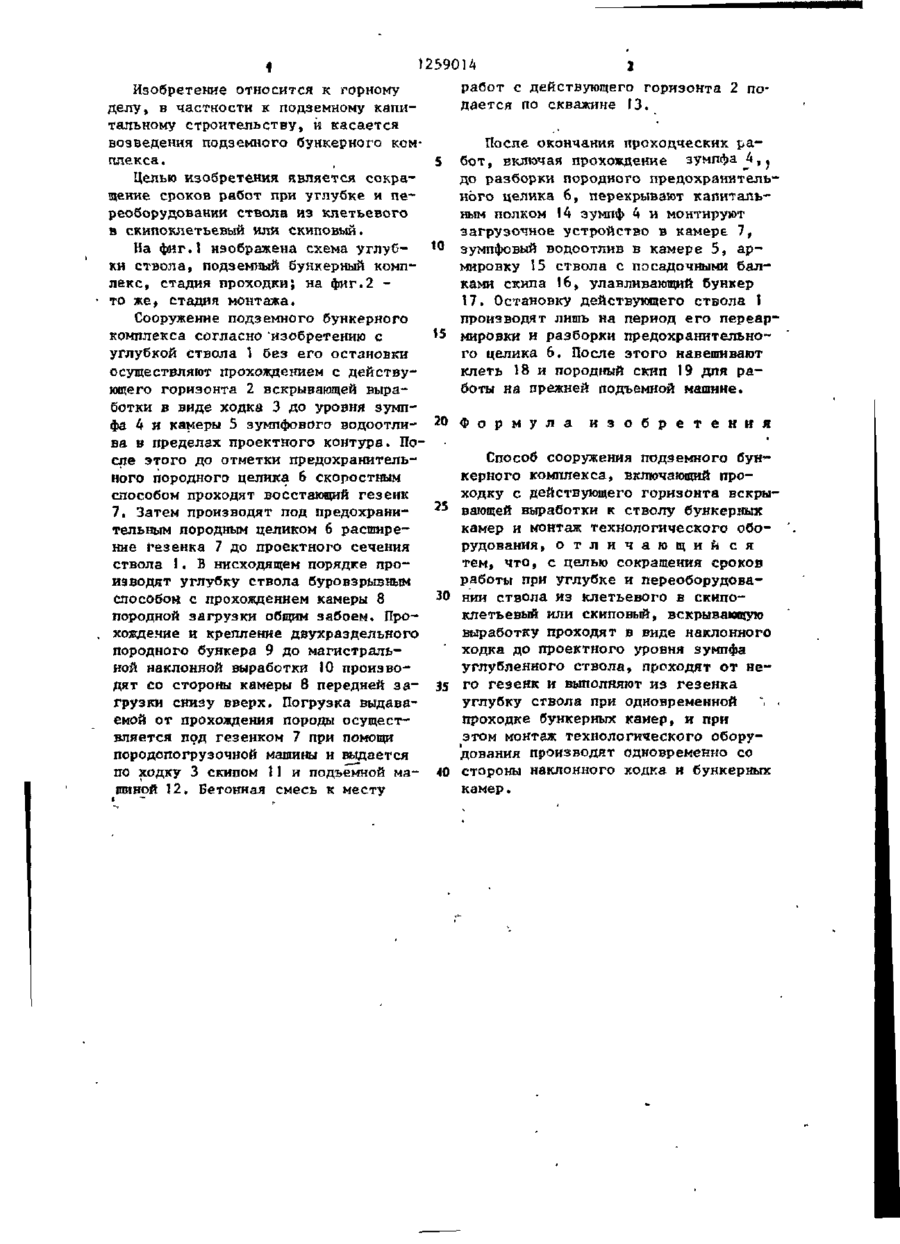

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1259014 (50 4 Е 21 А1 D 1/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫГИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3827044/22-03 (22) 18.12.84 » (46) 23,09.86.Бюл. » 35 (71) Коммунарский горно-металлургический институт (72) В.Ф.Овчинников, В.И.Пророченко и Н.А.Федосенко (53) 622.268(088.8) (56) Гордон С Б . и др. Строительство подземных бункеров большой емкости.Шахтное строительство, 1968, » 2, с.17-19. Авторское свидетельство СССР * 875074, кл. Е 21 D 13/02, 1979. (54) СПОСОБ СООРУЖЕНИЯ ПОДЗЕМНОГО БУНКЕРНОГО КОМПЛЕКСА (57) Изобретение относится к горному делу и предназначено для подземного капитального строительства. Целью изобретения является сокращение сроков работ при углубке и переоборудовании ствола из клетьевого в скипо клетьевый или скиповый. Для этого углубку ствола 1 осуществляют без остановки. Проходят вскрывающую выработку в виде ходка 3 с действующего горизонта 2 до уровня зумпфа А и камеры 5 зумпфового водоотлива. Проходят восстающий гезенк 7 до породного целика 6. Иэ гезенка 7 выполняют углубку до проектного ствола вниз буровзрывным способом при одновременной проходке бункерных камер 8. Затем проходят двухраэдельный породный бункер 9 до магистральной наклонной выработки 10 со стороны камеры 8 снизу вверх. Под гезенком осуществляют погрузку породы и выдают ее скипом по ходку 3. После окончания проходческих работ производят монтаж технологического оборудования одновременно со стороны наклонного ходка и бункерных камер 8. 2 ил. (Л с № ел со Ш У*Ґ г 1259014 2 работ с действующего горизонта 2 поИзобретение относится к горному дается по скважине 13. делу, в частности к подземному капитальному строительству, и касается возведения подземного бункерного комПосле окончания проходческих раплекса. 5 бот, включая прохождение зумпфа ky j до разборки породного предохранительЦелью изобретения является сокраного целика 6, перекрывают капитальщение сроков работ при углубке и пеным полком 14 зумпф 4 и монтируют реоборудовании ствола из клетьевого загрузочное устройство в камере 7, в скипоклетьевый или скиповый. *° зумпфовый водоотлив в камере 5, арНа фиг.1 изображена схема углубмировку 15 ствола с посадочными балки ствола, подземный бункерный компками скипа 16, улавливающий бункер лекс, стадия проходки; на фиг.2 17. Остановку действующего ствола 1 то же, стадия монтажа. производят лишь на период его переарСооружение подземного бункерного *5 мировки и разборки предохранительнокомплекса согласно 'изобретению с го целика 6. После этого навешивают углубкой ствола 1 без его остановки клеть 18 и породный скип 19 для раосуществляют прохождением с действуботы на прежней подъемной машине. ющего горизонта 2 вскрывающей выработки в виде ходка 3 до уровня зумпфа 4 и камеры 5 зумпфового водоотли- 20 Ф о р м у л а и з о б р е т е н и я ва в пределах проектного контура. После этого до отметки предохранительСпособ сооружения подземного бунного породного целика 6 скоростным керного комплекса, включающий проспособом проходят восстающий гезенк ходку с действующего горизонта вскры7. Затем производят под предохрани25 вающей выработки к стволу бункерных тельным породным целиком 6 расширекамер и монтаж технологического обоние гезенка 7 до проектного сечения рудования, о т л и ч а ю щ и й ся ствола І. В нисходящем порядке протем, что, с целью сокращения сроков изводят углубку ствола буровзрывным работы при углубке и переоборудоваспособом с прохождением камеры 8 30 нии ствола из клетьевого в скипопородной загрузки общим забоем. Проклетьевый или скиповый, вскрывающую хождение и крепление двухраздельного выработку проходят в виде наклонного породного бункера 9 до магистральходка до проектного уровня зумпфа ной наклонной выработки 10 произвоуглубленного ствола, проходят от недят со стороны камеры 8 передней за35 го гезенк и выполняют из гезенка грузки снизу вверх. Погрузка выдавауглубку ствола при одновременной ~* ( емой от прохождения породы осущестпроходке бункерных камер, и при вляется под гезенком 7 при помощи этом монтаж технологического оборупородопогрузочной машины и выдается дования производят одновременно со по ходку 3 скипом 11 и подъемной ма40 стороны наклонного ходка и бункерных шиной 12. Бетонная смесь к месту камер. 259014 Фиг.2 Редактор В.Иванова Составитель Л.Черепенкииа 1 Техред А.Кравчук Корректор В.Синицкая Заказ 5ЮЗ/ЗА Тираж 470 Подписное В И П Государственного комитета CCGP НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое .' предприятие,г.Ужгород,ул.Проектная,4
