Пристрій для рубання армуючого волокнистого матеріалу

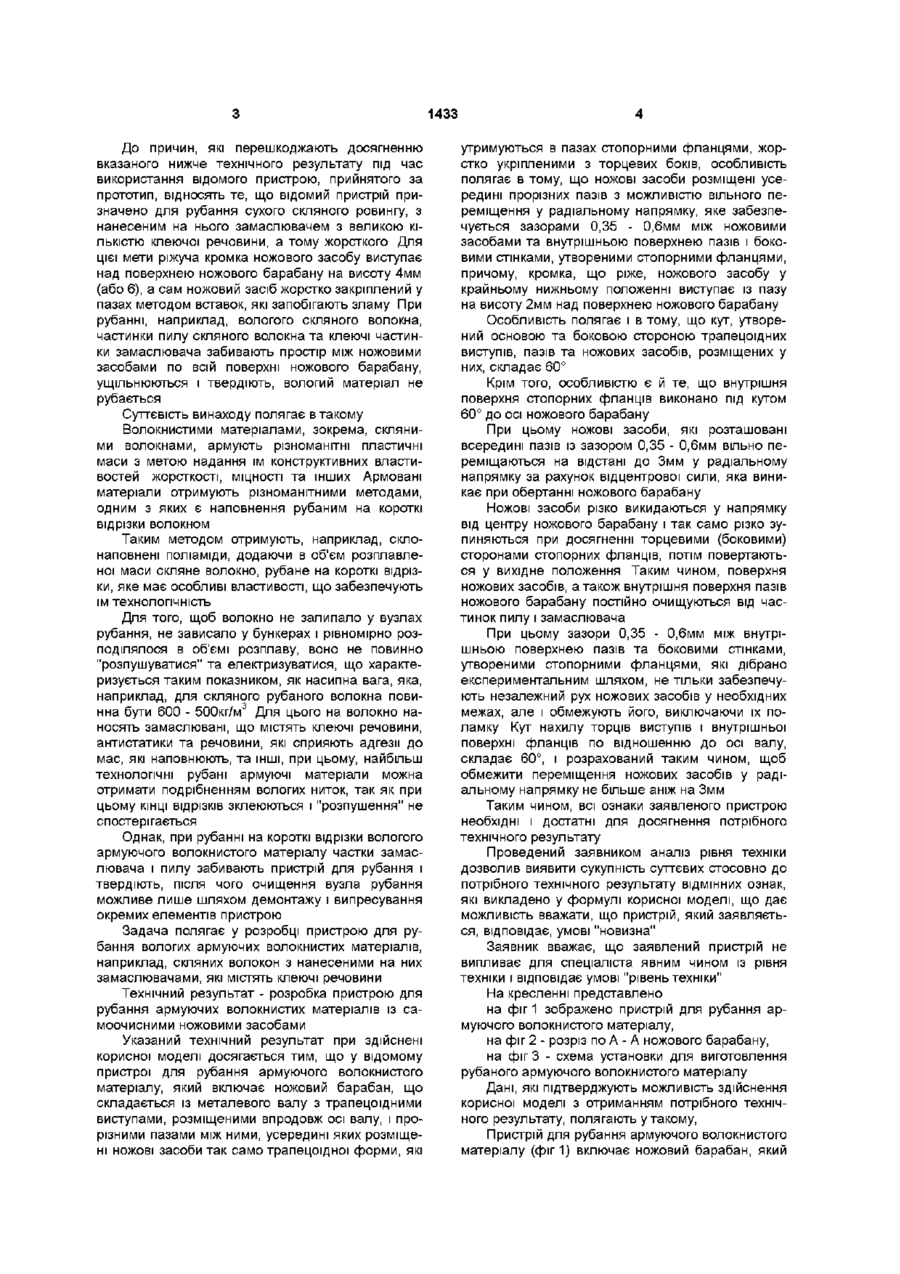

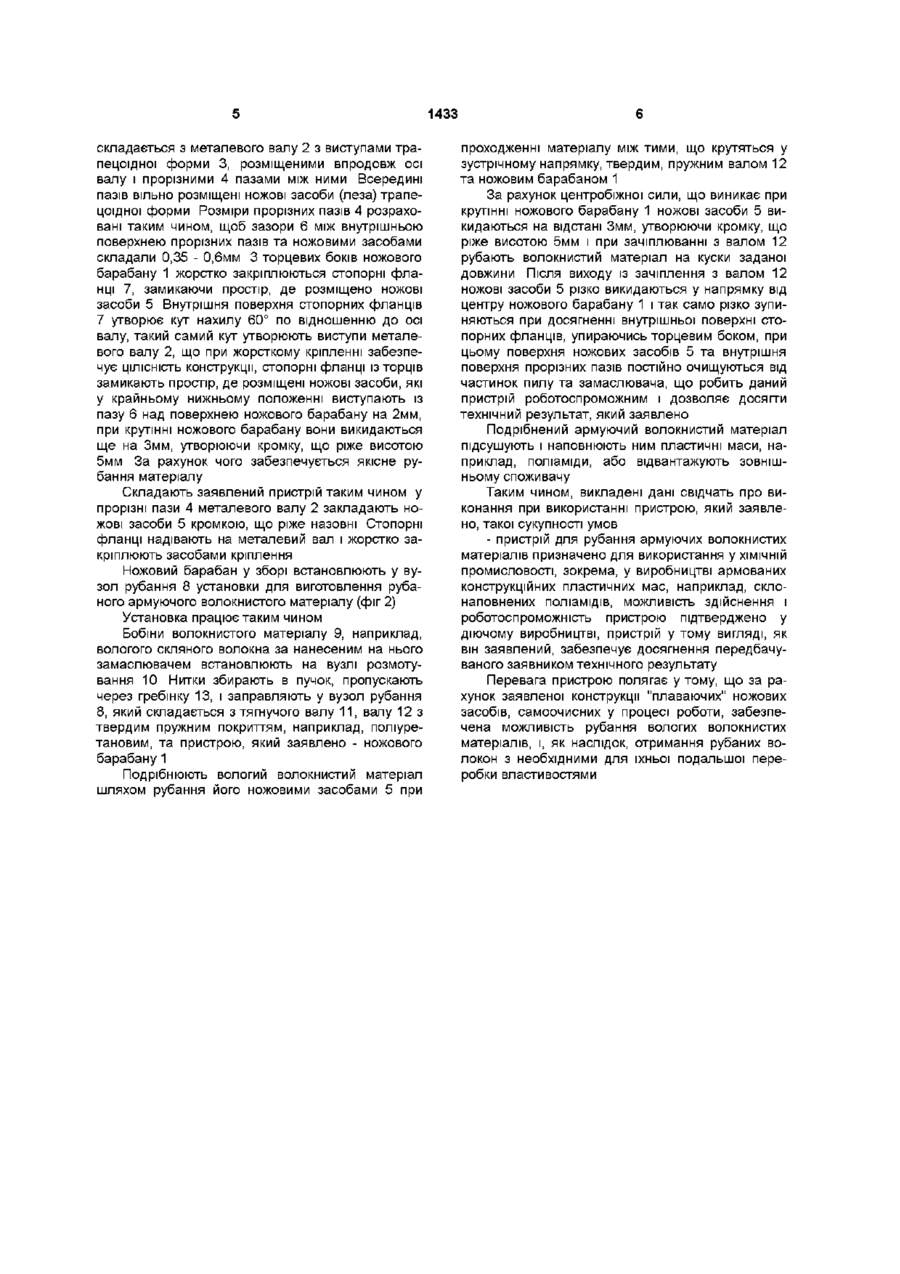

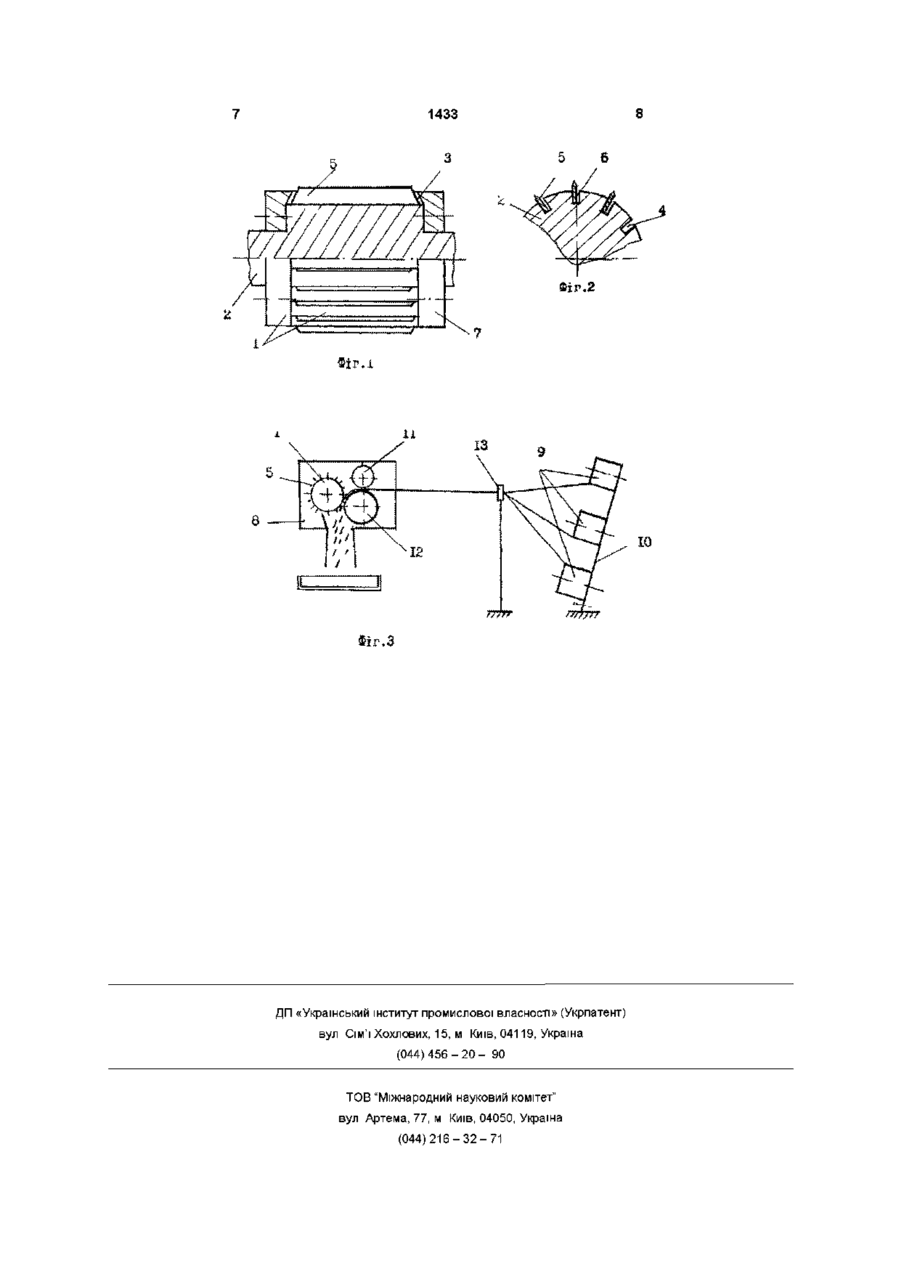

1 Пристрій для рубання армуючого волокнистого матеріалу, який включає ножовий барабан, що складається із металевого вала з трапецоїдними виступами, розміщеними впродовж осі вала, і прорізними пазами між ними, усередині яких розміщені ножові засоби також трапецоїдної форми, які утримуються в пазах стопорними фланцями, жорстко укріпленими з торцевих боків, який відрі зняється тим, що ножові засоби розміщені усередині прорізних пазів з можливістю вільного переміщення у радіальному напрямку, яке забезпечується зазорами 0,35-0,6 мм між ножовими засобами та внутрішньою поверхнею пазів і боковими стінками, утвореними стопорними фланцями, причому різальна кромка ножового засобу у крайньому нижньому положенні виступає із паза на висоту 2 мм над поверхнею ножового барабана 2 Пристрій для рубання армуючого волокнистого матеріалу за п 1, який відрізняється тим, що кут, утворений основою та боковою стороною трапецоїдних виступів, пазів та ножових засобів, розміщених у них, складає 60°, при цьому внутрішня поверхня стопорних фланців виконана також під кутом 60° до осі ножового барабана Корисна модель відноситься до пристрою для рубання армуючого волокнистого матеріалу і може використовуватися у ХІМІЧНІЙ промисловості, зокрема, в виготовленні наповнених термопластів Відомий пристрій для рубання армуючого волокнистого матеріалу, який має ніж, що обертається, який забезпечено кріпленнями для ряду ножових засобів [Патент RU № 2139835 МПК 6 С03В37/16, публ 20 10 99 бюл № 2 9 ] Зовнішня поверхня ножа має щілиноподібні заглиблення, які по колу простягуються між ножовими засобами і які дозволяють подавати джгут вперед зі швидкістю подачі, тієї, що відрізняється від швидкості ножа, аніж регулюється довжина різання джгута До причин, які перешкоджають досягненню вказаного нижче технічного результату під час використання відомого пристрою, відносяться ті, що даний пристрій не призначений для рубання на короткі відрізки вологого волокнистого матеріалу із нанесеним на нього замаслювачем, який містить клеючі речовини Відомий пристрій для рубання армуючого волокнистого матеріалу, що містить ножовий барабан із жорстко закріпленими на його поверхні но жовими елементами [United States Patent November, 21, 2000] Пристрій призначений для використання в одностадійному виробництві для рубання однієї або більше вологих ниток із нанесеним на них замаслювачем Передбачено очищення ножових засобів обдуванням, що негативно позначається на якості рубаного волокнистого матеріалу, підвищується "розпушування" ниток, зменшується насипна вага, отже, погіршується його технологічність при наступній переробці Найбільш близьким пристроєм до заявленої корисної моделі за сукупністю ознак є пристрій для рубання армуючого волокнистого матеріалу, який включає ножовий барабан, що складається із металевого валу з трапецоїдними виступами, розміщеними впродовж осі валу, і прорізними пазами між ними, усередині яких розміщені ножові засоби так само трапецоїдної форми, які утримуються в пазах стопорними фланцями, жорстко укріпленими з торцевих боків [Проект установки SZK-83, опис технологічного процесу, креслення А 50992-337 "Головка для різання скловолокна" ф ВернерПфляйдерер м Штутдгард, Німеччина, 18 06 75] прийнято за прототип CO го 1433 До причин, які перешкоджають досягненню вказаного нижче технічного результату під час використання відомого пристрою, прийнятого за прототип, відносять те, що відомий пристрій призначено для рубання сухого скляного ровингу, з нанесеним на нього замаслювачем з великою КІЛЬКІСТЮ клеючої речовини, а тому жорсткого Для цієї мети ріжуча кромка ножового засобу виступає над поверхнею ножового барабану на висоту 4мм (або 6), а сам ножовий засіб жорстко закріплений у пазах методом вставок, які запобігають зламу При рубанні, наприклад, вологого скляного волокна, частинки пилу скляного волокна та клеючі частинки замаслювача забивають простір між ножовими засобами по всій поверхні ножового барабану, ущільнюються і твердіють, вологий матеріал не рубається Суттєвість винаходу полягає в такому Волокнистими матеріалами, зокрема, скляними волокнами, армують різноманітні пластичні маси з метою надання їм конструктивних властивостей жорсткості, МІЦНОСТІ та інших Армовані матеріали отримують різноманітними методами, одним з яких є наповнення рубаним на короткі відрізки волокном Таким методом отримують, наприклад, склонаповнені поліаміди, додаючи в об'єм розплавленої маси скляне волокно, рубане на короткі відрізки, яке має особливівластивості, що забезпечують їм технологічність Для того, щоб волокно не залипало у вузлах рубання, не зависало у бункерах і рівномірно розподілялося в об'ємі розплаву, воно не повинно "розпушуватися" та електризуватися, що характеризується таким показником, як насипна вага, яка, наприклад, для скляного рубаного волокна повинна бути 600 - 500кг/м3 Для цього на волокно наносять замаслювані, що містять клеючі речовини, антистатики та речовини, які сприяють адгезії до мас, які наповнюють, та ІНШІ, при цьому, найбільш технологічні рубані армуючі матеріали можна отримати подрібненням вологих ниток, так як при цьому КІНЦІ відрізків зклеюються і "розпушення" не спостерігається Однак, при рубанні на короткі відрізки вологого армуючого волокнистого матеріалу частки замаслювача і пилу забивають пристрій для рубання і твердіють, після чого очищення вузла рубання можливе лише шляхом демонтажу і випресування окремих елементів пристрою Задача полягає у розробці пристрою для рубання вологих армуючих волокнистих матеріалів, наприклад, скляних волокон з нанесеними на них замаслювачами, які містять клеючі речовини Технічний результат - розробка пристрою для рубання армуючих волокнистих матеріалів із самоочисними ножовими засобами Указаний технічний результат при здійснені корисної моделі досягається тим, що у відомому пристрої для рубання армуючого волокнистого матеріалу, який включає ножовий барабан, що складається із металевого валу з трапецоїдними виступами, розміщеними впродовж осі валу, і прорізними пазами між ними, усередині яких розміщені ножові засоби так само трапецоїдної форми, які утримуються в пазах стопорними фланцями, жорстко укріпленими з торцевих боків, особливість полягає в тому, що ножові засоби розміщені усередині прорізних пазів з можливістю вільного переміщення у радіальному напрямку, яке забезпечується зазорами 0,35 - 0,6мм між ножовими засобами та внутрішньою поверхнею пазів і боковими стінками, утвореними стопорними фланцями, причому, кромка, що ріже, ножового засобу у крайньому нижньому положенні виступає із пазу на висоту 2мм над поверхнею ножового барабану Особливість полягає і в тому, що кут, утворений основою та боковою стороною трапецоїдних виступів, пазів та ножових засобів, розміщених у них, складає 60° Крім того, особливістю є й те, що внутрішня поверхня стопорних фланців виконано під кутом 60° до осі ножового барабану При цьому ножові засоби, які розташовані всередині пазів із зазором 0,35 - 0,6мм вільно переміщаються на відстані до Змм у радіальному напрямку за рахунок відцентрової сили, яка виникає при обертанні ножового барабану Ножові засоби різко викидаються у напрямку від центру ножового барабану і так само різко зупиняються при досягненні торцевими (боковими) сторонами стопорних фланців, потім повертаються у вихідне положення Таким чином, поверхня ножових засобів, а також внутрішня поверхня пазів ножового барабану постійно очищуються від частинок пилу і замаслювача При цьому зазори 0,35 - 0,6мм між внутрішньою поверхнею пазів та боковими стінками, утвореними стопорними фланцями, які дібрано експериментальним шляхом, не тільки забезпечують незалежний рух ножових засобів у необхідних межах, але і обмежують його, виключаючи їх поламку Кут нахилу торців виступів і внутрішньої поверхні фланців по відношенню до осі валу, складає 60°, і розрахований таким чином, щоб обмежити переміщення ножових засобів у радіальному напрямку не більше аніж на Змм Таким чином, всі ознаки заявленого пристрою необхідні і достатні для досягнення потрібного технічного результату Проведений заявником аналіз рівня техніки дозволив виявити сукупність суттєвих стосовно до потрібного технічного результату ВІДМІННИХ ознак, які викладено у формулі корисної моделі, що дає можливість вважати, що пристрій, який заявляється, відповідає, умові "новизна" Заявник вважає, що заявлений пристрій не випливає для спеціаліста явним чином із рівня техніки і відповідає умові "рівень техніки" На кресленні представлено на фіг 1 зображено пристрій для рубання армуючого волокнистого матеріалу, на фіг 2 - розріз по А - А ножового барабану, на фіг 3 - схема установки для виготовлення рубаного армуючого волокнистого матеріалу Дані, які підтверджують можливість здійснення корисної моделі з отриманням потрібного технічного результату, полягають у такому, Пристрій для рубання армуючого волокнистого матеріалу (фиг 1) включає ножовий барабан, який 1433 складається з металевого валу 2 з виступами трапецоїдної форми 3, розміщеними впродовж осі валу і прорізними 4 пазами між ними Всередині пазів вільно розміщені ножові засоби (леза) трапецоїдної форми Розміри прорізних пазів 4 розраховані таким чином, щоб зазори 6 між внутрішньою поверхнею прорізних пазів та ножовими засобами складали 0,35 - 0,6мм 3 торцевих боків ножового барабану 1 жорстко закріплюються стопорні фланці 7, замикаючи простір, де розміщено ножові засоби 5 Внутрішня поверхня стопорних фланців 7 утворює кут нахилу 60° по відношенню до осі валу, такий самий кут утворюють виступи металевого валу 2, що при жорсткому кріпленні забезпечує ЦІЛІСНІСТЬ конструкції, стопорні фланці із торців замикають простір, де розміщені ножові засоби, які у крайньому нижньому положенні виступають із пазу 6 над поверхнею ножового барабану на 2мм, при крутінні ножового барабану вони викидаються ще на Змм, утворюючи кромку, що ріже висотою 5мм За рахунок чого забезпечується якісне рубання матеріалу Складають заявлений пристрій таким чином у прорізні пази 4 металевого валу 2 закладають ножові засоби 5 кромкою, що ріже назовні Стопорні фланці надівають на металевий вал і жорстко закріплюють засобами кріплення Ножовий барабан у зборі встановлюють у вузол рубання 8 установки для виготовлення рубаного армуючого волокнистого матеріалу (фіг 2) Установка працює таким чином Бобіни волокнистого матеріалу 9, наприклад, вологого скляного волокна за нанесеним на нього замаслювачем встановлюють на вузлі розмотування 10 Нитки збирають в пучок, пропускають через гребінку 13, і заправляють у вузол рубання 8, який складається з тягнучого валу 11, валу 12 з твердим пружним покриттям, наприклад, поліуретановим, та пристрою, який заявлено - ножового барабану 1 Подрібнюють вологий волокнистий матеріал шляхом рубання його ножовими засобами 5 при проходженні матеріалу між тими, що крутяться у зустрічному напрямку, твердим, пружним валом 12 та ножовим барабаном 1 За рахунок центробіжної сили, що виникає при крутінні ножового барабану 1 ножові засоби 5 викидаються на відстані Змм, утворюючи кромку, що ріже висотою 5мм і при зачіплюванні з валом 12 рубають волокнистий матеріал на куски заданої довжини Після виходу із зачіплення з валом 12 ножові засоби 5 різко викидаються у напрямку від центру ножового барабану 1 і так само різко зупиняються при досягненні внутрішньої поверхні стопорних фланців, упираючись торцевим боком, при цьому поверхня ножових засобів 5 та внутрішня поверхня прорізних пазів постійно очищуються від частинок пилу та замаслювача, що робить даний пристрій роботоспроможним і дозволяє досягти технічний результат, який заявлено Подрібнений армуючий волокнистий матеріал підсушують і наповнюють ним пластичні маси, наприклад, поліаміди, або відвантажують зовнішньому споживачу Таким чином, викладені дані свідчать про виконання при використанні пристрою, який заявлено, такої сукупності умов - пристрій для рубання армуючих волокнистих матеріалів призначено для використання у ХІМІЧНІЙ промисловості, зокрема, у виробництві армованих конструкційних пластичних мас, наприклад, склонаповнених поліамідів, можливість здійснення і роботоспроможність пристрою підтверджено у діючому виробництві, пристрій у тому вигляді, як він заявлений, забезпечує досягнення передбачуваного заявником технічного результату Перевага пристрою полягає у тому, що за рахунок заявленої конструкції "плаваючих" ножових засобів, самоочисних у процесі роботи, забезпечена можливість рубання вологих волокнистих матеріалів, і, як наслідок, отримання рубаних волокон з необхідними для їхньої подальшої переробки властивостями 1433 5 б Фігл 10 7У77Т Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
